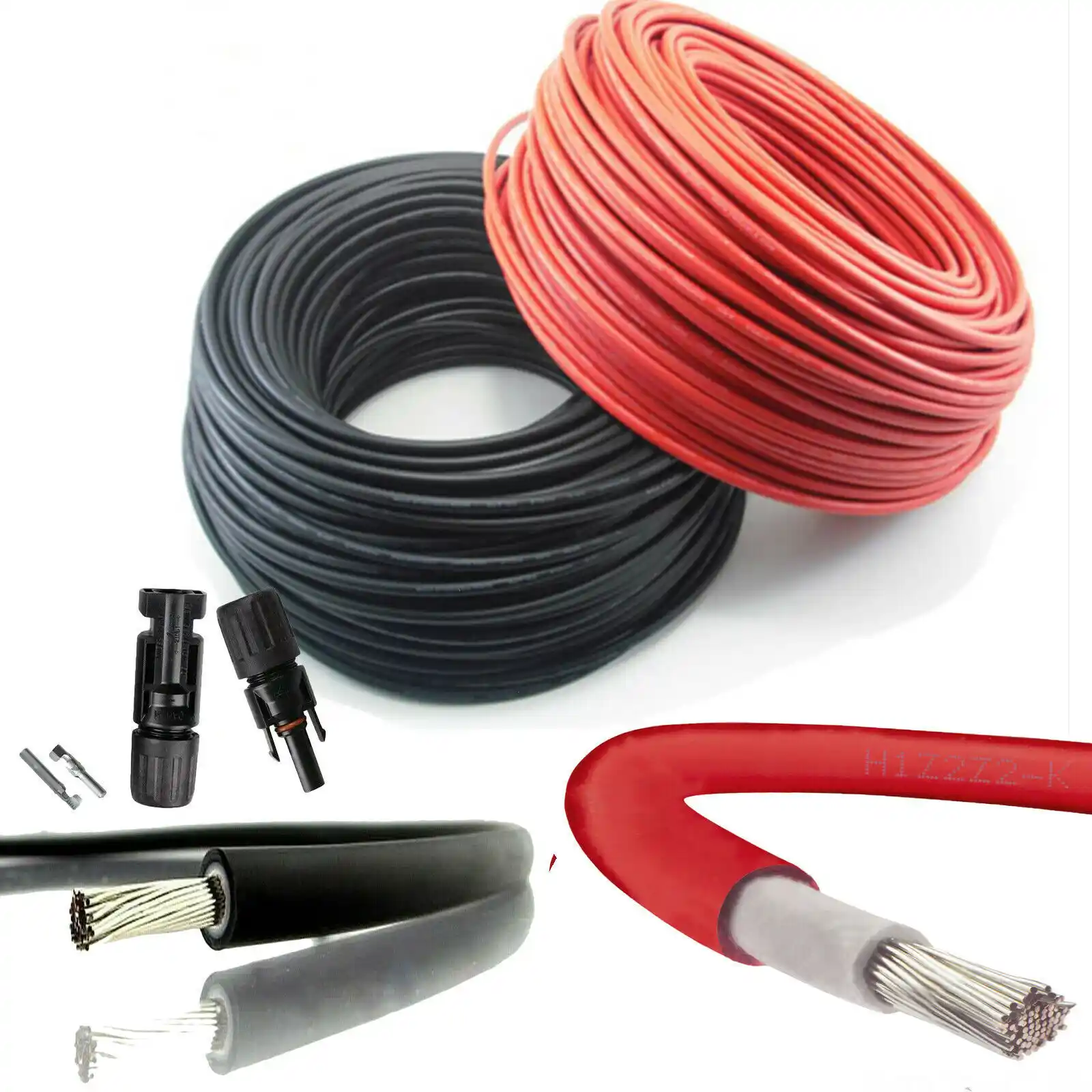

PV1-F 1×6mm² 光伏电缆

一、 产品概述与定义

PV1-F 1×6mm²光伏电缆是光伏发电系统中直流侧传输电能的核心组件，专为太阳能应用中的严苛环境而设计。其名称“PV1-F”遵循行业惯例，具有明确指征：

• PV： 代表“光伏”。

• 1： 代表电缆的额定电压等级为AC U₀/U为 0.6/1kV。

• F： 代表柔性导体结构，便于安装和布线。

• 1×6mm²： 代表这是一根截面积为6平方毫米的单芯电缆。

该电缆严格遵循TUV 2 PfG 1169/08.2007、EN 50618等国际标准，其材料与结构经过极致优化，能够承受长期户外暴露下的紫外线辐射、极端温度波动、潮湿、臭氧等挑战，是保障光伏电站25年及以上稳定收益的关键链路。

二、 核心特性与优势

1. 卓越的耐候性与耐紫外线性： 采用特种交联聚烯烃作为绝缘和护套，并注入高效抗紫外线稳定剂，确保电缆在直接暴露于阳光下数十年后，仍能保持优异的柔韧性和电气完整性，避免因老化开裂导致短路或失效。

2. 极宽的温度适应性： 额定工作温度范围达 -40℃ 至 +90℃，导体长期允许工作温度高达 +120℃。其卓越的热稳定性使其能适应从高寒地带到高温沙漠的全球各种极端气候。

3. 优化的载流能力与低损耗： 6mm²的截面积相比4mm²具有更高的电流承载能力，能有效降低线路损耗，特别适用于组串电流较大的现代高效组件和长距离直流传输，提升系统整体发电效率。

4. 出色的机械性能： 极高的柔软度和耐弯曲性能（最小弯曲半径可达4倍电缆外径），使其易于在狭窄空间内敷设。同时具备良好的耐扭曲、耐刮擦和抗碾压能力。

5. 高阻燃与安全环保： 完全符合无卤（Halogen-free）、低烟（Low-smoke）、低毒（Low-toxicity）的特性。在发生火灾时，能有效抑制火焰蔓延，且不释放有毒腐蚀性气体，为人员逃生和消防救援争取宝贵时间。

6. 强大的耐化学腐蚀性： 能够抵抗臭氧、弱酸、弱碱、盐雾等化学物质的侵蚀，适用于沿海、滩涂、化工厂附近及农业大棚等腐蚀性环境。

三、 详尽技术参数与数据

以下参数主要基于TUV 2 PfG 1169/08.2007标准，是行业内公认的高标准要求。

1. 电缆结构参数

• 产品型号： PV1-F

• 标称截面积： 6 mm²

• 导体材料： 镀锡铜丝或退火铜丝

• 导体等级： V类或VI类（超细绞合软导体），确保极致柔软。

• 导体根数/直径： 例如，约56根/0.39mm（具体因制造商工艺而异）

• 导体直径： 约 2.76 mm (计算值)

• 绝缘材料： 交联无卤聚烯烃

• 护套材料： 交联无卤聚烯烃

• 标称绝缘厚度： 0.7 mm

• 标称护套厚度： 0.7 mm

• 平均外径范围： 约 6.6 - 7.4 mm

• 近似重量： 约 95 - 110 kg/km

2. 电气性能参数

• 额定电压：

  • 交流 (AC U₀/U)： 0.6/1 kV

  • 直流 (DC)： 1.8 kV (极对极，极对地)

• 工频耐压试验： AC 6.5 kV / 5min 不击穿

• 最大导体直流电阻： ≤ 3.39 Ω/km (在20℃时，符合IEC 60228 Class 5)

• 最小绝缘电阻： ≥ 30 MΩ·km (在20℃时测量)

• 耐直流电压性能： 通过严格的DC 12.5 kV / 5min 或等效测试。

3. 热学性能参数

• 长期允许工作温度范围： -40℃ 至 +90℃

• 导体长期允许最高温度： +120℃ (在TUV标准中定义)

• 短期过载温度： +150℃ (每年累计不超过1000小时)

• 短路时最高温度： +250℃ (最长持续时间5秒)

• 热寿命评估： 通过超过20,000小时（约2.5年）的加速热老化试验，外推其在90℃下的使用寿命超过25年。

4. 机械与环境性能参数

• 耐紫外线老化： 通过至少720小时（或更严苛的1000小时）UV暴露测试，性能无显著下降。

• 耐臭氧老化： 在0.025% - 0.030%臭氧浓度下，持续96小时，无开裂现象。

• 阻燃性能： 通过单根垂直燃烧试验（IEC 60332-1-2）。

• 无卤性能： pH值 ≥ 4.3，电导率 ≤ 10 μS/mm (符合IEC 60754-1/2)。

• 低烟密度： 透光率 ≥ 60% (符合IEC 61034)。

• 动态穿透试验： 通过，证明其耐安装和使用中的机械应力能力。

四、 主要应用场景

PV1-F 1×6mm²电缆主要用于光伏发电系统的直流侧：

• 组件间串联连接： 连接相邻太阳能电池板，形成组串。

• 组串至汇流箱的连接： 将多个组串的直流电汇集到直流汇流箱。

• 汇流箱至逆变器的连接： 作为主直流电缆，将汇流后的高压直流电输送至逆变器。

• 特别适用于：

  • 采用大功率组件（如500W+）、高组串电流（如15A以上）的现代光伏阵列。

  • 直流侧传输距离较长的项目，使用6mm²电缆可显著降低压降和功率损耗。

  • 对安全性和耐用性要求极高的屋顶电站、BIPV项目、大型地面电站和恶劣环境下的光伏项目。

五、 选型、安装与储存指南

1. 选型要点：

• 电流匹配： 根据组串的最大工作电流和短路电流，结合环境温度、布线方式（如电缆桥架、直埋）等因素，参考IEC 60364-5-52或制造商提供的载流量表进行选择。在多数情况下，6mm²电缆的持续载流量（在90℃导体温度下）可达55A-60A。

• 压降校验： 对于长距离传输，必须进行直流压降计算，确保其不超过系统设计的允许值（通常为1%-3%）。

• 认证齐全： 务必选择具备TUV、UL等国际权威认证的产品，确保材料和质量符合标准。

2. 安装规范：

• 弯曲半径： 安装时的最小弯曲半径不应小于电缆外径的4倍。

• 固定与支撑： 电缆应使用专用电缆夹、扎带或桥架进行固定，避免悬空或过度拉扯。

• 避免损伤： 在穿管或沿锐利边缘敷设时，需使用护线套保护电缆护套。

• 连接可靠： 使用专业的MC4连接器或接线端子，确保连接牢固、防水防尘。

3. 储存与运输：

• 电缆应储存在干燥、通风、避免阳光直射的场所。

• 防止与酸、碱、油类等化学品接触。

• 卷装电缆在搬运时不应平放，应使用叉车或吊装设备。

六、 常见问题解答

Q1: PV1-F 1×6mm²和4mm²电缆的主要区别是什么？
A1： 主要区别在于载流能力和线路损耗。6mm²电缆能承载更高的电流，在相同电流下，其电阻更小，产生的热量和电压降也更低。因此，它更适用于大电流组串或长距离直流线路，以提升系统效率。

Q2: 这款电缆可以直埋吗？
A2： 标准PV1-F电缆具有优异的耐候性，但其设计初衷并非用于直接埋设。如果需直埋，必须额外增加机械保护，如使用PV1-F-90型号（带防鼠蚁功能）或穿入HDPE管中进行保护。

Q3: 如何辨别优质的PV1-F电缆？
A3：

• 看认证： 电缆表面和合格证上应有清晰的TUV Mark和证书号。

• 测柔韧： 优质电缆导体非常柔软，反复弯曲不易僵硬。

• 闻气味： 无卤材料在燃烧时无明显刺激性酸味。

• 查标识： 电缆表面印字清晰、耐擦，内容应包括型号、规格、标准、制造商等。

Q4: 该电缆的预期使用寿命是多久？
A4： 在标准规定的运行条件（如导体温度不超过90℃）和正常户外环境下，通过加速老化测试验证，PV1-F电缆的设计寿命超过25年，与光伏组件的寿命相匹配。

结论：
PV1-F 1×6mm²光伏电缆凭借其严谨的设计、优异的材料性能和全面的国际认证，为大功率、长寿命的光伏系统提供了安全、高效、可靠的电力传输解决方案。正确选择和使用该产品，是构建一个高品质、高收益光伏电站不可或缺的一环。
