        “SNEC光伏大会暨(上海)展览会”展览面积从2007年第一届的1.5万平方米,发展到2023年的27万平方米,来自全球95个国家和地区共2800多家企业参展,其中国际展商比例占30%,已经成为在中国、在亚州、在全球最具影响力的国际化、专业化、规模化的光伏盛会。

        SNEC光伏展览会是全球最为专业的光伏展,其展出内容包括:光伏生产设备、材料、光伏电池、光伏应用产品和组件,以及光伏工程及系统、储能、移动能源等,涵盖了光伏产业链的各个环节。

        SNEC光伏论坛形式也格外丰富多彩,涉及光伏产业未来市场趋势分析、合作发展策略、各国政策导向、行业最前沿技术、光伏金融等,是向业界展示成果的最佳机会。

        我们期待着全球相关业者聚首中国·上海,从产业的视野、以问题为导向,一起把脉中国、亚洲及世界太阳能光伏发电市场,共同引领行业创新发展之路。愿我们相聚在2023年5月的上海!


]]>
公司文化 Fri, 20 Sep 2024 20:34:53 +0800 敢于创新是光亨企业的首要特点,就是敢闯敢试、敢想敢干。

2、坚守诚信
坚守诚信是光亨企业的核心特点。

3、带头环保
光亨集团严格遵守遵照国家和地方环保要求,承担起对生态环境应尽的职责。

4、关爱员工
光亨视员工为企业的核心资本,发展成果首先惠及员工,使员工在光亨长本事、涨工资、长幸福指数。光亨每年投入上百万元用于员工培训。光亨要求所有基层公司自办员工食堂,免费向员工提供一日三餐。光亨实行优秀员工度假制度,每年评出的集团优秀员工,给予报销两人往返机票,免费入住各地酒店度假。

5、注重慈善
怀着感恩的心,一方有难八方支援。

光亨集团还倡导人人公益的理念,集团所有员工都成为义工,每人每年至少做一次义工。

6、做到最好

光亨有远大愿景,对工作标准要求极高,追求“让一切工作成为精品”。


7、执行力强

执行力强是光亨企业文化的突出特点。


8、弘扬传统
2018年集团推荐学《论语》,全集团开展一年的学习、讨论和演讲。光亨多次聘请著名礼仪专家到企业讲文明礼仪,提高员工综合素质。

]]>
公司简介 Fri, 20 Sep 2024 20:34:53 +0800 1582866920614306.jpg

       上海光亨电缆有限公司(Shanghai Guangheng Cable Co., Ltd.)坐落于中国经济中心上海奉贤;注册资金5100万,公司采用先进的生产检测试验设备仪器仪表;有领先的光纤光缆、光伏及新能源电线电缆研发制造水平,技术实力雄厚;品质控制格执行国家电缆行业标准;我们对欧标(EN)、德标(VDE)美标(UL),日标(JS)等国际标准电缆制造有丰富的生产设计经验,可以按照客户要求柔性化设计电缆。

  光亨电缆的所有产品涵盖了多种领域和行业,从数据信号传输到设备的控制系统,从简单机器设备到大型工矿机械等,从常规的民用线缆到新能源设备都有光亨电缆在为设备提供稳定的电气连接。

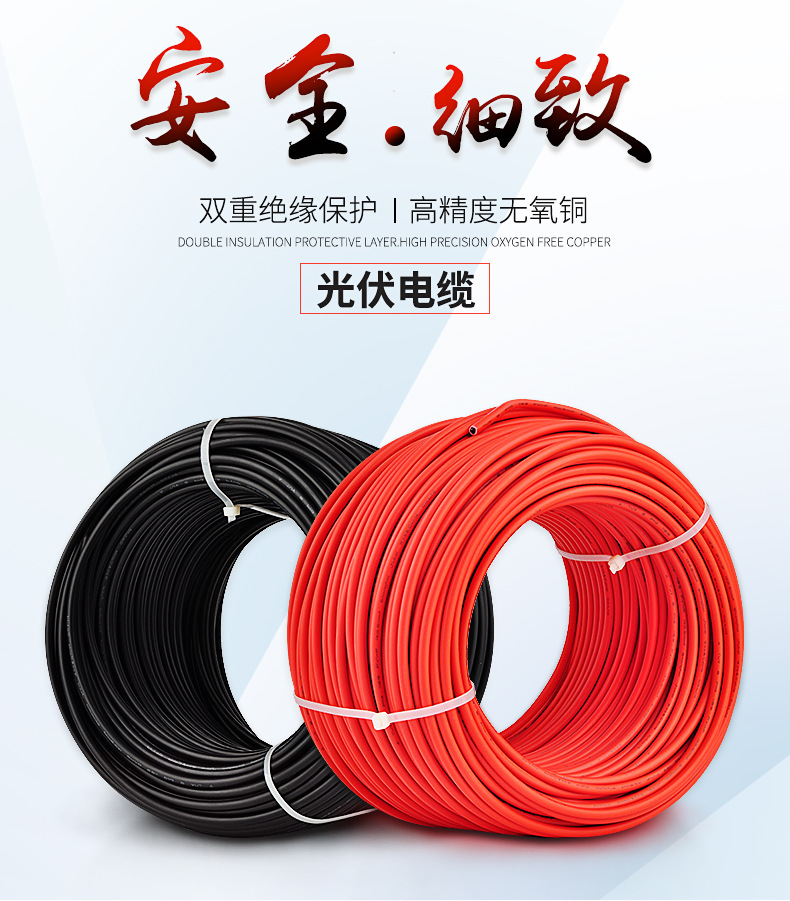

  主营产品有:高技术含量的光纤、光缆、光伏电缆、H1Z2Z2-K1×4(TUV认证 DC1500V )、PV1-F、太阳能光伏线(Solar cable)、光伏直流电缆(PV-cable)、港口机械用卷筒电缆、柔性防火电缆、风能用耐扭电缆、矿山隧道工程车辆及设备用特种电缆、公路交通车辆线缆、新能源汽车用电缆、铝合金线缆、拖链电缆、水下通讯线缆、零浮力电缆、电梯随行电缆(TVVB,TVVBG,电梯综合线)、起重机电缆、行车电缆、屏蔽电缆、CE电缆、UL电缆(UL10269,UL1007,UL1017,UL2464,UL1015)、国标CCC线缆(RV,RVV,RVVP,RVVPS,BV,BVR,AVRS,RVB,RVVB)等品种。


]]>

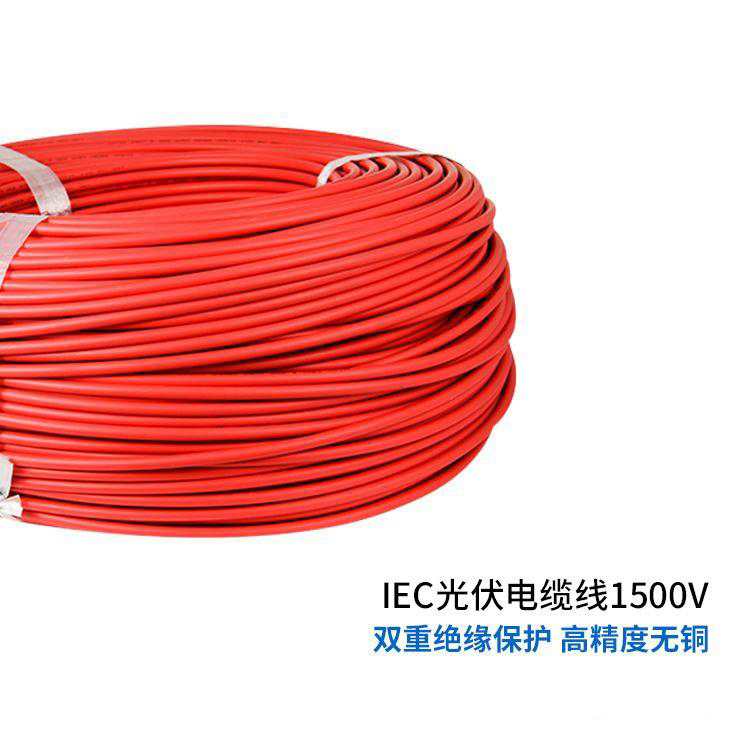

祝贺“上海光亨1500V光伏电缆通过CNAS第三方测试合格” Fri, 20 Sep 2024 20:34:53 +0800 上海,2024年7月28日,上海光亨电缆有限公司宣布其1500V光伏电缆成功通过了由中国国家认可委员会(CNAS)授权的第三方测试机构的严格测试。这一里程碑式的成就标志着上海光亨在光伏电缆领域取得了重要的技术突破,为全球光伏市场的可持续发展注入了新的动力。


作为一家集研发、制造与销售为一体的综合型电线电缆企业,上海光亨电缆有限公司一直致力于为客户提供高质量的产品和服务。本次测试合格的1500V光伏电缆属于H1Z2Z2-K系列,符合欧标EN50618标准并获得了TUV认证,适用于1500V及以上的太阳能光伏系统。该系列电缆不仅在原有的PV1-F基础上保持了良好的物流性能,而且在电气性能方面进行了优化升级,特别适合用于大型逆变器和高电压逆变器的连接。


据上海光亨电缆有限公司的技术负责人介绍,这批1500V光伏电缆经过了包括耐热性、耐寒性、抗紫外线老化等多项严格的测试,确保其在极端环境下的稳定性和可靠性。此外,电缆还具备优异的耐磨损性和抗机械损伤能力,能够有效延长使用寿命,降低维护成本。


此次通过CNAS授权的第三方测试机构的认证,意味着上海光亨的1500V光伏电缆不仅满足了国内外多项严格的技术标准,而且其品质得到了权威的认可。这对于增强公司的市场竞争力、扩大市场份额具有重要意义。未来,上海光亨将继续加大研发投入,不断推出创新产品,为全球客户提供更加高效、可靠的光伏解决方案。


上海光亨电缆有限公司总经理表示:“我们非常自豪能获得这一重要的认证。这不仅是对我们的产品质量和技术实力的肯定,也是对我们一直以来坚持技术创新和质量第一理念的认可。我们将以此为契机,进一步加强与国内外合作伙伴的合作,共同推动光伏产业的高质量发展。”


随着全球对清洁能源需求的增长以及光伏技术的不断进步,1500V光伏电缆因其更高的效率和更低的成本而受到越来越多的关注。上海光亨的成功测试,无疑为光伏行业的未来发展增添了更多的信心和支持。



]]>
电线电缆企业官网 Fri, 20 Sep 2024 20:34:53 +0800 这里有一些电线电缆企业的官方网站信息,这些公司在中国都具有一定的知名度和市场份额:


1. 上海光亨电缆有限公司

   - 成立于2019年,是一家新型线缆研发、制造、销售于一体的综合性公司,主要产品有光伏电缆、风力电缆、新能源汽车及充电桩线缆、国标线缆、美标UL线缆、CE线缆以及高低压电力电缆。企业官网:www.shghdl.com、www.gh-cable.cn



1. 昆明海天电线电缆有限公司

   - 成立于1988年,以“以质量求生存,以信誉求发展”为企业宗旨,提供各种电线电缆产品,并注重质量管理和人才发展。



2. 广东登峰电线电缆有限公司

   - 同样成立于1988年,是一家集研发、生产、销售为一体的电线电缆企业,产品涵盖电气装备用电线电缆、低压电力电缆、控制电缆等多种类型。



3. 禅诚电缆(佛山市粤佳信电线电缆有限公司)

   - 成立于1999年,主要生产电力电缆、控制电缆、电气装备用电缆等,是一家中型电线电缆企业。



4. 桂林国际电线电缆集团有限责任公司

   - 位于桂林市,是广西大规模电线电缆生产、研发、销售和出口企业,拥有自营进出口权,且在澳大利亚有投资。



5. 重庆科力线缆股份有限公司

   - 专业生产电线、电缆、控制电缆、矿用电缆等,业务覆盖重庆、四川、云南等地。



6. 湖南湘江电缆有限公司

   - 集科研、制造与销售为一体的电线电缆厂家,旗下拥有湖南、江西、湖北三省的生产基地。



7. 贵州勇斌电线电缆有限公司

   - 贵州本土电线电缆生产商,专业生产电力电缆、矿用电缆、控制电缆等。



8. 西安电线电缆生产厂家

   - 提供西安电缆、电线电缆、高压电缆、控制电缆等,型号齐全,符合国家标准。



9. 重庆鸽牌电线电缆有限公司

   - 专注于电线、电缆、铜型材、高压电瓷、塑胶管材的研发和生产,服务于多个行业。



如果您需要访问这些公司的官方网站,通常可以在互联网上通过搜索引擎使用公司名称进行查找,或者直接输入上述提供的信息中的网址(如果可用)。请注意,由于网站可能会更新或迁移,确保通过官方渠道验证网站的有效性和安全性。如果您有具体的电线电缆需求,建议直接联系这些公司的客服或销售部门获取更详细的信息。


]]>
电线电缆厂家 Fri, 20 Sep 2024 20:34:53 +0800 电线电缆是电气设备和建筑中不可或缺的组成部分,用于传输电力或电信号。全球有许多知名的电线电缆制造商,以下是一些知名的电线电缆品牌和公司:



1. 普睿司曼(Prysmian Group) - 意大利公司,是世界上最大的电缆制造商之一。



2. 耐克森(Nexans) - 法国公司,提供广泛的电缆解决方案,包括能源、建筑、工业和基础设施等领域的应用。



3. 通用电缆(General Cable) - 美国公司,现在是意大利普睿司曼集团的一部分。



4. 远东智慧能源股份有限公司(Far East Smarter Energy Co., Ltd.) - 中国公司,主要生产电线电缆和其他电力产品。



5. 金杯电工(Jinbei Electric) - 中国领先的电线电缆生产商之一。



6. 南洋电缆(Nanyang Cable) - 新加坡公司,亚洲市场的主要参与者。



7. 住友电工(Sumitomo Electric) - 日本公司,提供包括电线电缆在内的多种电气产品。



8. LS电缆(LS Cable & Solution) - 韩国公司,是亚洲领先的电缆制造商之一。



9. 安凯特(Anker Wire & Cable) - 加拿大公司,专注于高品质的电缆和电线产品。



10. 西门子电缆(Siemens Cables) - 德国公司,虽然西门子更知名的是其电子和自动化技术,但也提供电缆产品。



如果您在寻找特定类型的电线电缆,如高压电缆、控制电缆、通信电缆、同轴电缆或光纤电缆,不同的厂家可能有各自的专业领域。选择合适的电线电缆厂家时,应考虑产品的质量、价格、交货期以及售后服务等因素。此外,根据您的具体需求,您还可能需要咨询我们销售经理18916295495以确定最合适的电线电缆类型和规格。


]]>
低压电缆型号一览表 Fri, 20 Sep 2024 20:34:53 +0800 低压电缆用于配电网络中,常见的型号根据其绝缘材料、护套类型、导体材质及特殊性能分类。以下是一览表,列出了一些常见的低压电缆型号及其特性:



1. VV - 聚氯乙烯(PVC)绝缘和护套,铜芯电力电缆。

2. YJV - 交联聚乙烯(XLPE)绝缘,PVC护套,铜芯电力电缆。

3. VLV, YJLV - 分别代表PVC绝缘和XLPE绝缘,铝芯电力电缆。

4. ZC-VV, ZC-YJV - 阻燃型PVC绝缘和XLPE绝缘,铜芯电力电缆。

5. N-VV, N-YJV - 耐火型PVC绝缘和XLPE绝缘,铜芯电力电缆。

6. WDZ-YJY - 低烟无卤(LSOH)XLPE绝缘和聚烯烃护套电力电缆。

7. WDZAN-YJY23 - 无卤低烟,A级阻燃耐火,XLPE绝缘,聚烯烃护套,铠装电力电缆。

8. YQ, YZ, YC - 分别表示轻型、中型、重型橡套电缆。

9. BTTZ, YTTW - 矿物绝缘电缆,具有防火和耐高温性能。

10. FZ-VV, FZ-YJV - 辐照交联电缆,提高了电缆的热稳定性和使用寿命。

11. 预分支电缆 - 在工厂内预先分支制作的电缆,型号通常在原有型号后加“F”或“YF”。



除了上述型号,还有其他特殊用途的电缆,比如带有金属铠装(如22、32等后缀)的电缆,用于提供额外的机械保护,以及具备特殊性能如抗紫外线、耐油、耐化学腐蚀等的电缆。



选择低压电缆时,应考虑电缆的使用环境、安装条件、预期负载、安全要求以及成本效益等因素。例如,对于需要频繁弯曲的场合,可能需要选择柔性电缆;在需要防止火灾蔓延的场所,应选择阻燃或耐火电缆;在对环保和人员安全有更高要求的环境中,则应选用低烟无卤电缆。



请记住,电缆的正确选择和安装应遵循当地的安全规范和标准。在实际应用中,应咨询专业的电气工程师或电缆供应商,以确保选择最适合的电缆类型。


]]>

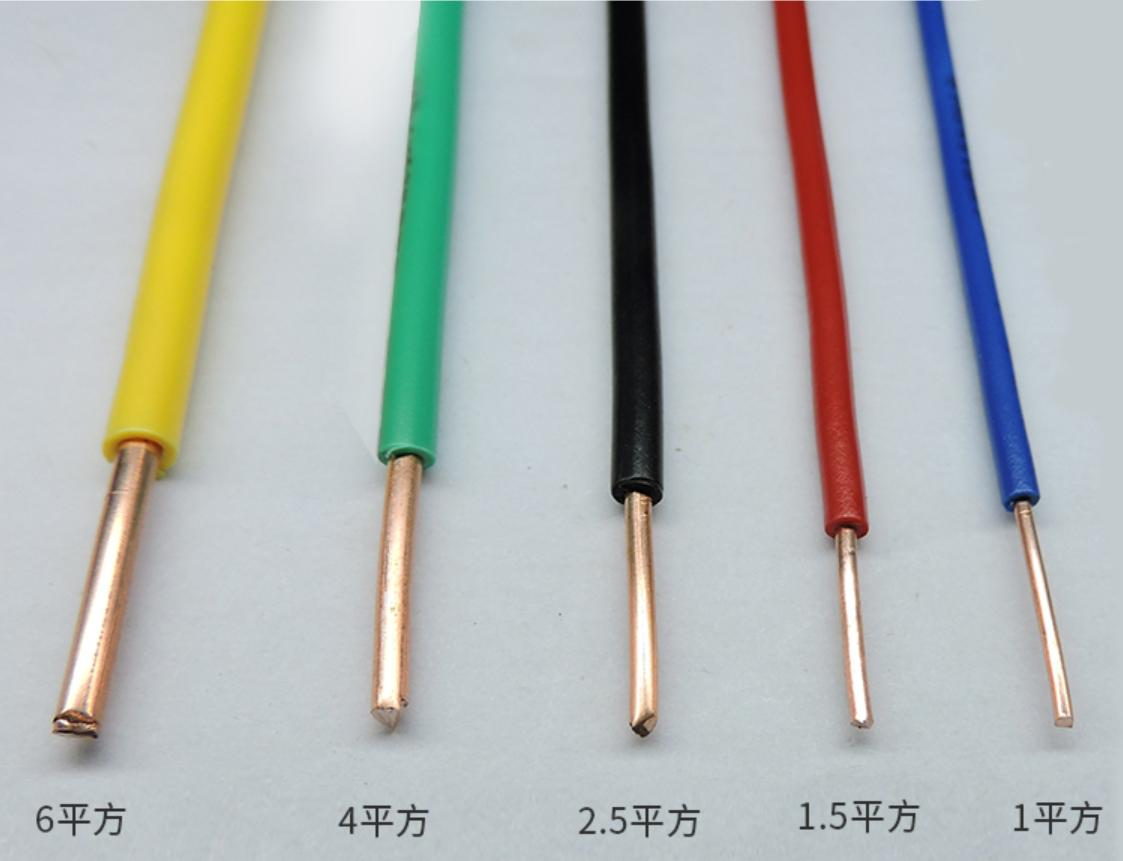

4平方电线电缆价格 Fri, 20 Sep 2024 20:34:53 +0800 4平方毫米电线的价格会根据多个因素波动,包括电线的品牌、材质(如铜芯或铝芯)、是否阻燃、是否软线(多股)或硬线(单股),以及市场供需情况等。

从最近(2024年7月11日)的信息来看,4平方家装电线BV4的价格范围大概在2.7-3.1之间。


具体价格请联系我们销售经理:18916295495,苏经理

]]>

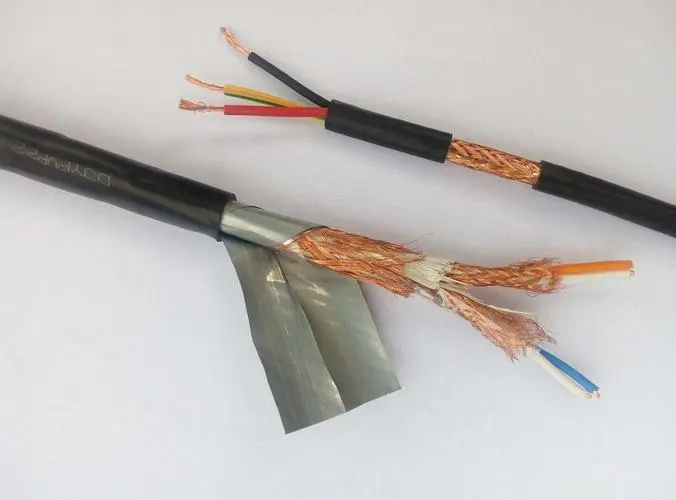

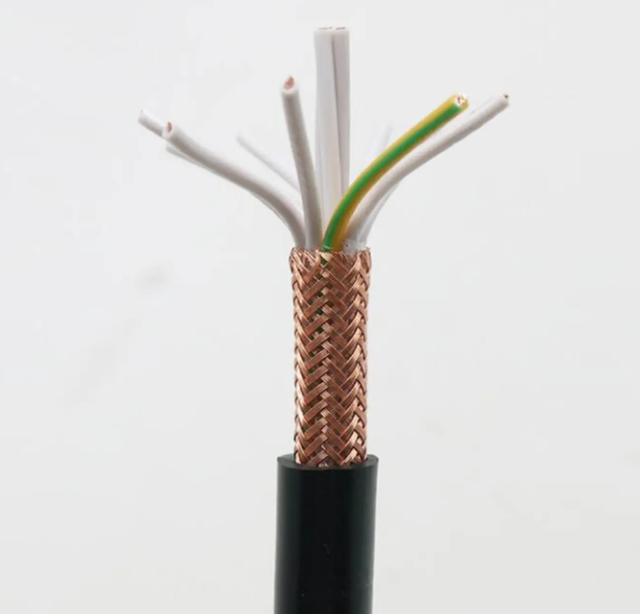

屏蔽电缆 Fri, 20 Sep 2024 20:34:53 +0800 屏蔽电缆是一种设计用于减少电磁干扰(EMI)和射频干扰(RFI)对信号传输影响的电缆类型。这些干扰可以来自外部源,如其他电子设备、电源线、无线电波等,也可能由电缆自身产生的信号泄露引起。屏蔽电缆通过在其导体周围添加一层或多层屏蔽材料来实现保护,这些屏蔽层可以是金属箔、编织网或螺旋缠绕的金属线。







屏蔽电缆的主要优点包括:

1. 减少干扰:屏蔽层能反射和吸收外部电磁场,从而保护内部信号免受干扰。

2. 提高信号完整性:在高速数据传输和敏感的电信号应用中尤为重要,屏蔽可以保持信号清晰度,减少衰减和失真。

3. 防止信号泄露:对于需要保密的通信系统,屏蔽可以阻止信号从电缆中泄露出去,增加安全性。



屏蔽电缆的常见类型有:

- 铝箔屏蔽电缆:使用铝箔包裹在绝缘层外,适用于低频信号传输。

- 铜编织屏蔽电缆:使用铜丝编织成网状结构作为屏蔽层,提供更好的高频信号保护。

- 螺旋屏蔽电缆:采用螺旋缠绕的金属线,既可以是单层也可以是多层,适用于各种频率范围。



屏蔽电缆广泛应用于音频和视频信号传输、网络布线(例如CAT6)、工业控制信号、医疗设备、军事和航空航天等领域。选择合适的屏蔽电缆取决于具体的应用需求,包括信号频率、环境条件以及成本考虑。






]]>
Electra Cables P/L" Solar (PV) Cable PV1-F 2x4mm2 Fri, 20 Sep 2024 20:34:53 +0800 The "Electra Cables P/L" Solar (PV) Cable PV1-F 2x4mm² refers to a specific product manufactured by Electra Cables, an established cable manufacturer. Here’s what the terms mean:


- **PV1-F**: This is a standard designation for a type of cable designed for use in photovoltaic (PV) systems. It stands for "Photovoltaic 1 - Flexible." The "F" denotes that it is halogen-free, which means it does not emit toxic gases when exposed to fire, making it safer for use in buildings.


- **2x4mm²**: This indicates that the cable consists of two conductors, each with a cross-sectional area of 4 square millimeters. The larger the cross-sectional area, the more current the cable can carry without overheating.


- **Solar (PV) Cable**: This specifies that the cable is intended for use in solar panel installations. These cables are designed to withstand harsh environmental conditions, including UV radiation, moisture, and temperature fluctuations.


This cable is typically used for connecting solar panels to each other or to the inverter in a solar power system. It has excellent flexibility, which makes it easy to work with during installation. Additionally, its insulation and jacket materials provide protection against mechanical damage and environmental elements.


When installing this cable, make sure to follow the manufacturer's guidelines and relevant electrical codes to ensure safe and efficient operation of your solar system. If you have any specific questions about the installation or compatibility of this cable, feel free to ask!


]]>
CAUTION -DO NOT DISCONNECT UNDER LOAD DC Solar (PV) Cable PV1-F 2x4.0mm2 AC 0.6/1 KV - DC 0.9/1.8 KV Fri, 20 Sep 2024 20:34:53 +0800 image.png

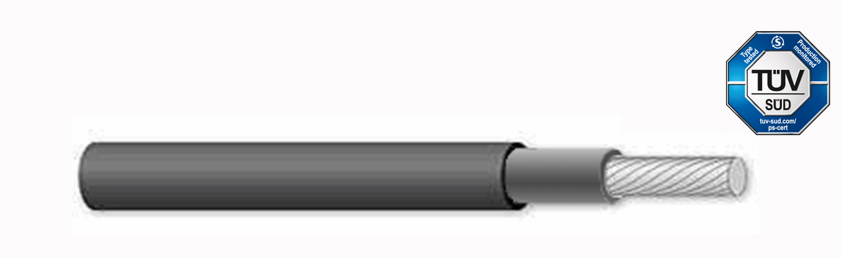

Solar Cable

Application
Double insulation, electron-beam cross-linked cables for photovoltaic power station.

Especially for the connection between Solar power generation device connector and connection of inverter,Under the condition of different climate outdoor installation,and can adapt to the dry and wet indoor working environment

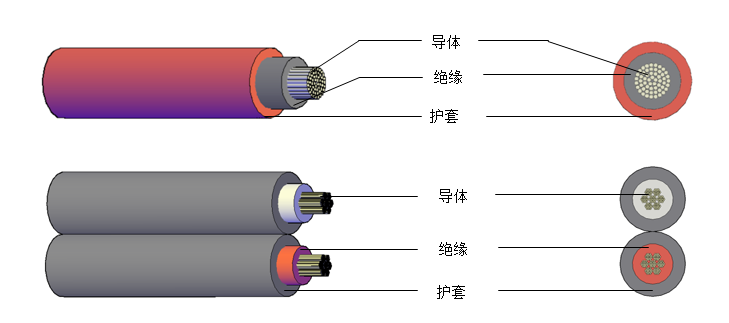

Construction
Conductor: Tinned copper, according to the VDE 0295/ IEC 60228,Class5
Insulation: Polyolefin copolymer electron-beam cross-linked
Outer Sheath: Polyolefin copolymer electron-beam cross-linked
Sheath color: Black/Red/Blue or as per customer's requeit

Technical Specification
Nominal Votage: U0/U=600/1000VAC,1000/1800VDC
Test Voltage: 6500V,50Hz,5min
Temperature Rating:
-45ºC ~ +125ºC
-40°F ~ +257°F
Ambient temperature
-40ºC ~ +90ºC
-40°F ~+194°F
Max. Short circuit temperature:280ºC,+536°F
Bending Radius: Fixed installation>4X,  Occasionally moved>5X

Material Properties/ Standards
Fire-resistance performance: IEC 60332-1
Smoke emission: IEC 61034; EN 50268-2
Low fire load: DIN 51900
Approvals: TUV 2PfG 1169/08.2007 PV1-F
Application standards: UNE 211 23; UNE 20.460-5-52,UTE C 32-502


]]>
zc和zr电线电缆的区别 Fri, 20 Sep 2024 20:34:53 +0800 ZC和ZR电线电缆的主要区别在于它们的阻燃性能级别和适用场合:


1. **阻燃性能差异**:

   - **ZC电缆**的阻燃性能符合成束燃烧C类试验要求,这意味着它在成束布置时的阻燃性能达到了一定的标准。ZC级别的电缆在阻燃性上要求更高,能够在电缆束燃烧的情况下有效延缓火势蔓延。

   - **ZR电缆**的阻燃性能一般通过单根垂直燃烧试验,其标准低于ZC电缆,不特别考核电缆成束燃烧的性能。ZR电缆足以满足多数阻燃场合的需求,但在阻燃等级上不如ZC。


2. **适用场合**:

   - **ZC电缆**由于其更高的阻燃性能,更适合用于对阻燃要求更为严格的场所,如重要的公共设施、高层建筑、医院、地铁等安全标准高的环境。

   - **ZR电缆**则适用于大多数常规阻燃需求的场合,如民用建筑、办公室、普通工业区等,这些场所虽需要阻燃电缆以提高安全系数,但阻燃要求不如ZC电缆应用的环境严格。


3. **安全性和功能**:

   - ZR电缆使用阻燃材料制造,能够在火焰条件下不助燃并延缓火焰蔓延速度,适合广泛的安全敏感区域。

   - ZC电缆除了阻燃性能外,某些情况下也被解释为具备低烟无卤特性,这意味着在火灾情况下能减少有毒气体和腐蚀性气体的释放,提高人员安全。


总结来说,ZC电线电缆相比ZR电线电缆具有更高级别的阻燃性能和可能的额外安全特性(如低烟无卤),因此适用于更严格的安全标准和环境。用户应根据具体应用环境和安全规范选择合适的电缆类型。


]]>
rvvsp双绞屏蔽电缆 Fri, 20 Sep 2024 20:34:53 +0800 RVVSP双绞屏蔽电缆是一种具备特殊结构和性能的电缆类型,广泛应用于需要较高抗干扰能力的场合。下面是这种电缆的一些关键特征和用途:


结构特点:

R表示软线,意味着电缆内部的导体是由柔软的多股铜丝组成,便于弯曲和敷设。

V 第一次出现代表聚氯乙烯(PVC)绝缘材料,用于包裹每根导体,提供基本的电气隔离。

第二个 V则是指聚氯乙烯护套,为电缆提供机械保护和环境抵抗力。

S指的是双绞,意味着电缆中的多根导体是成对双绞在一起的,这种方式可以有效减少电磁干扰(EMI)。

P代表屏蔽,说明电缆外部还有一层金属屏蔽层(通常是由镀锡铜丝编织或铝塑复合带绕包而成),进一步增强对外部电磁干扰的防护能力。


主要性能:

RVVSP电缆由于其双绞和屏蔽设计,具有很好的抗外部电磁干扰能力,能够保证信号传输的稳定性和可靠性。

- 它的额定电压通常为300/300V,适用于低电压环境下的电力传输、控制信号和数据通信。

- PVC护套使得电缆柔软且耐用,适合在工业、安防、仪表控制、楼宇自动化以及音频视频传输等领域使用。

- 屏蔽层可以是编织型或箔层型,具体取决于所需屏蔽效能的高低和应用环境的要求。


应用范围:

适用于半工业和民用建筑中的电气安装、照明系统、安防监控系统的信号传输、楼宇自动化控制系统、仪表和传感器连接、以及需要抗干扰的RS485通讯等。


综上所述,RVVSP双绞屏蔽电缆是一种设计用于提升信号传输质量,减少干扰影响的可靠电缆解决方案,特别适合那些对信号稳定性有严格要求的应用场景。


]]>
电线电缆厂家联系 Fri, 20 Sep 2024 20:34:53 +0800 电线电缆厂联系方式:

上海光亨电缆有限公司,主营光伏电缆、风力电缆、高低压电力电缆、工业自动化用电线电缆。

销售经理:苏经理;联系电话:18916295495;公司座机:021-37527559;

公司邮箱:office@shghdl.com

]]>

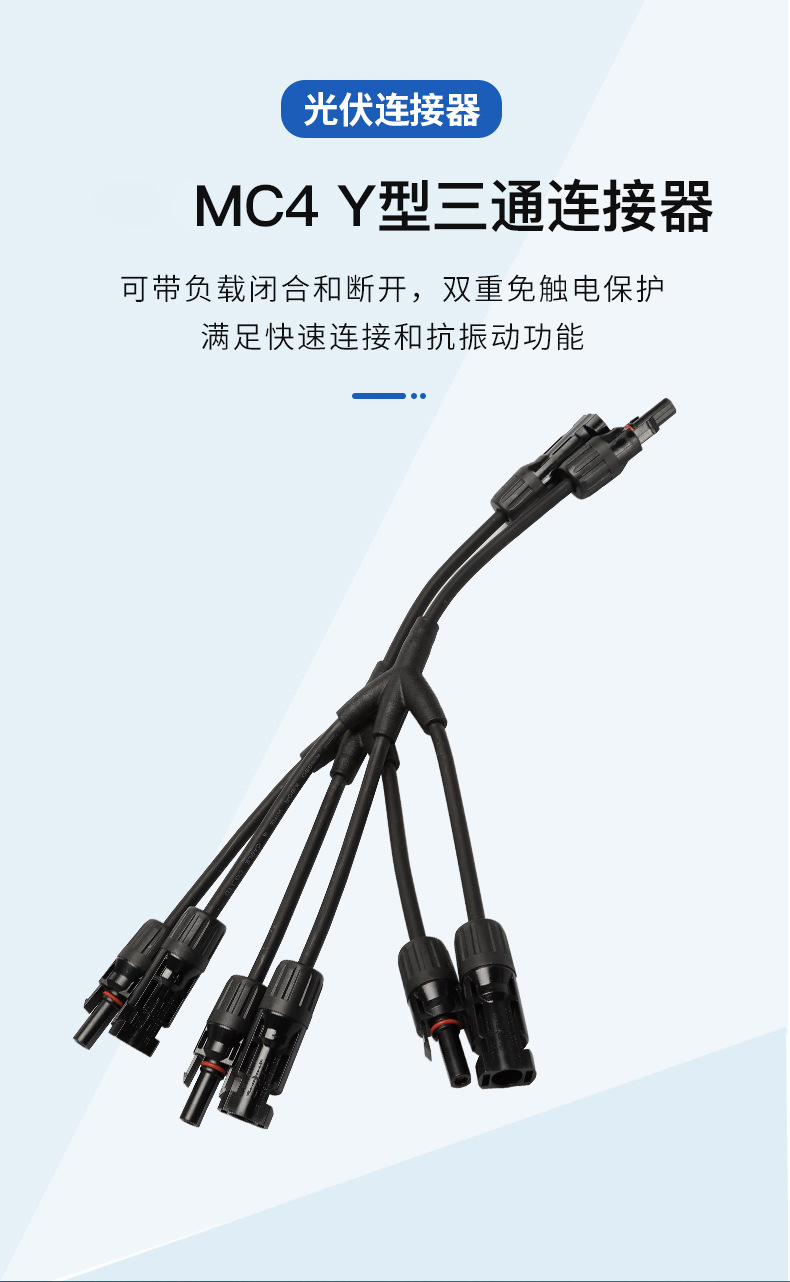

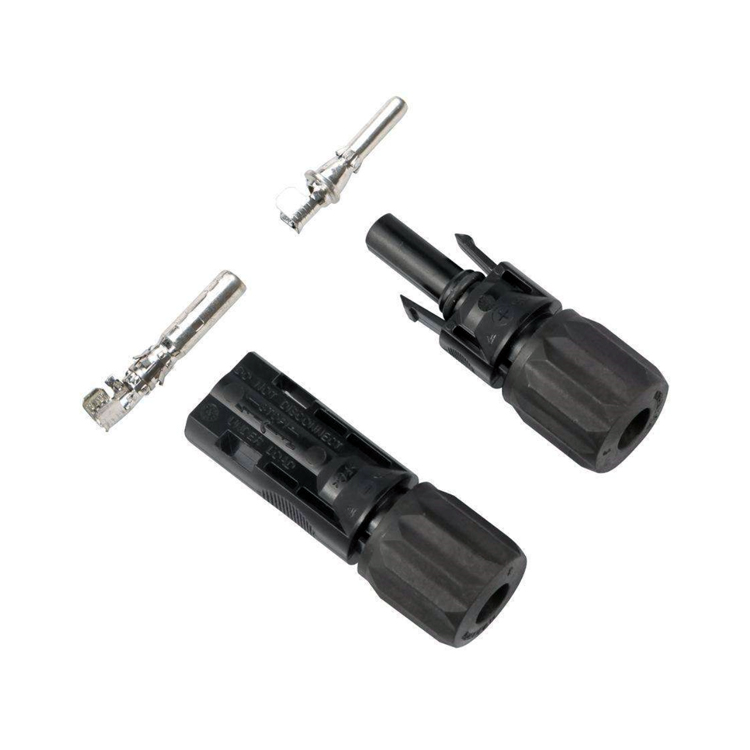

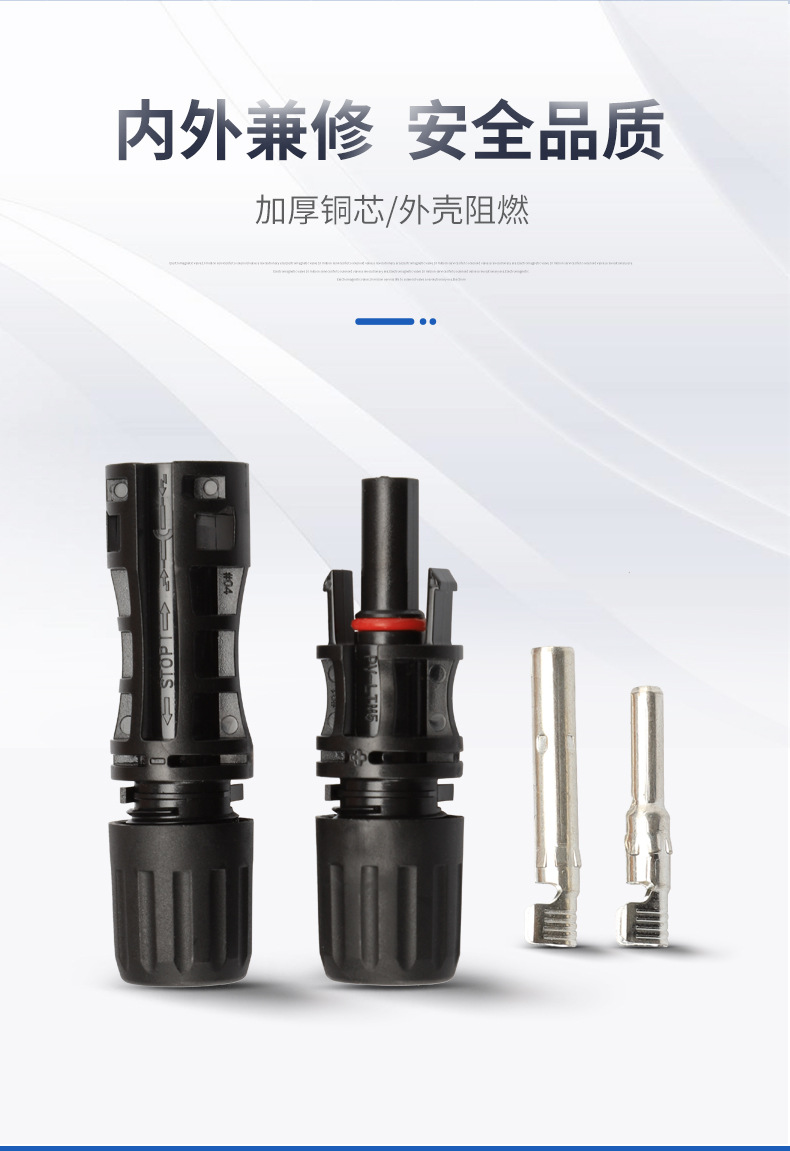

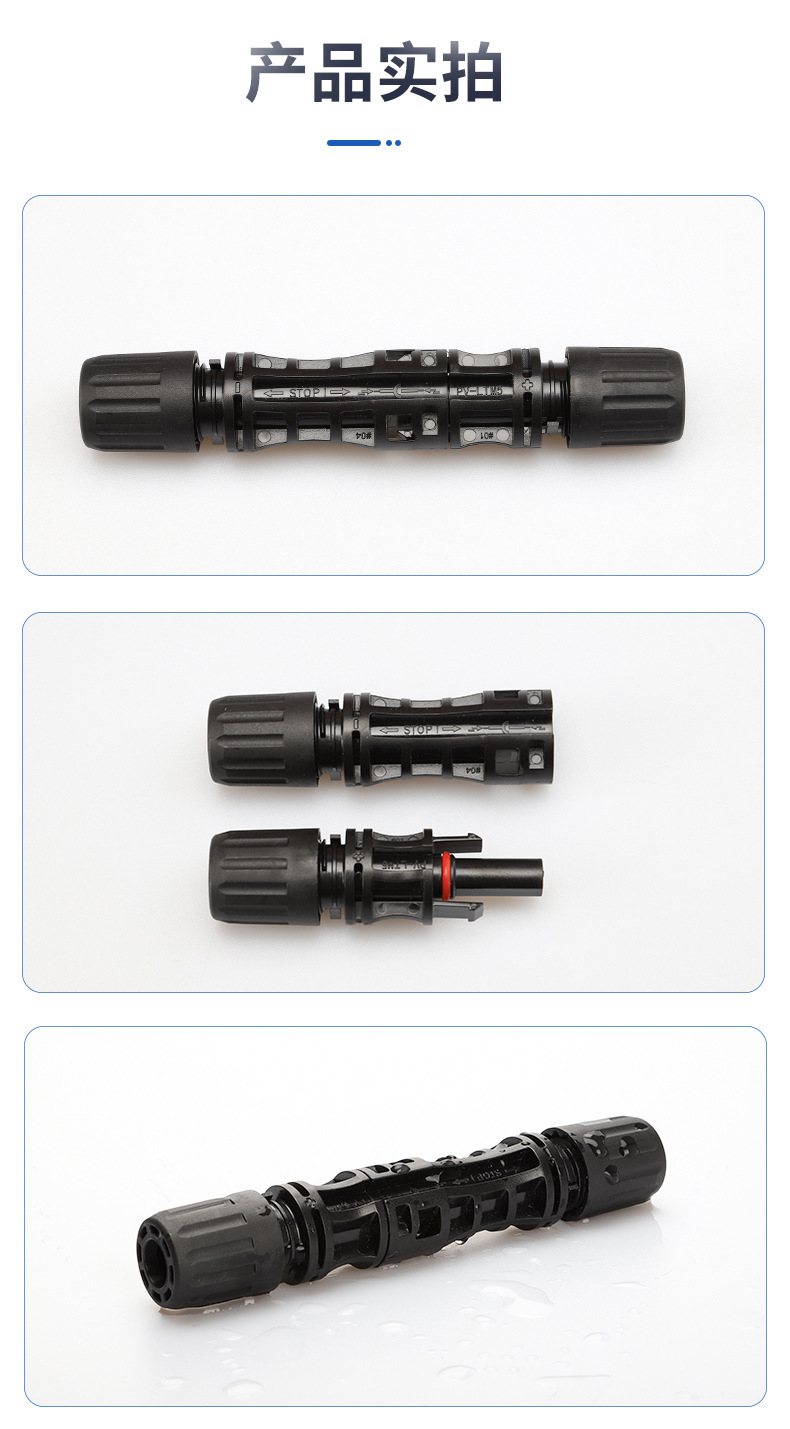

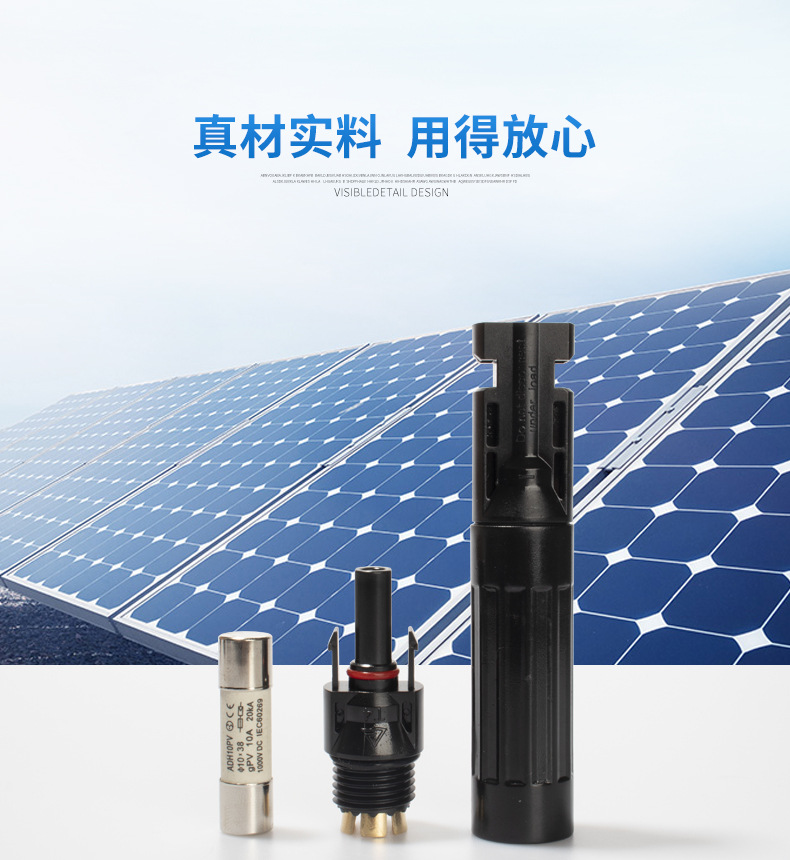

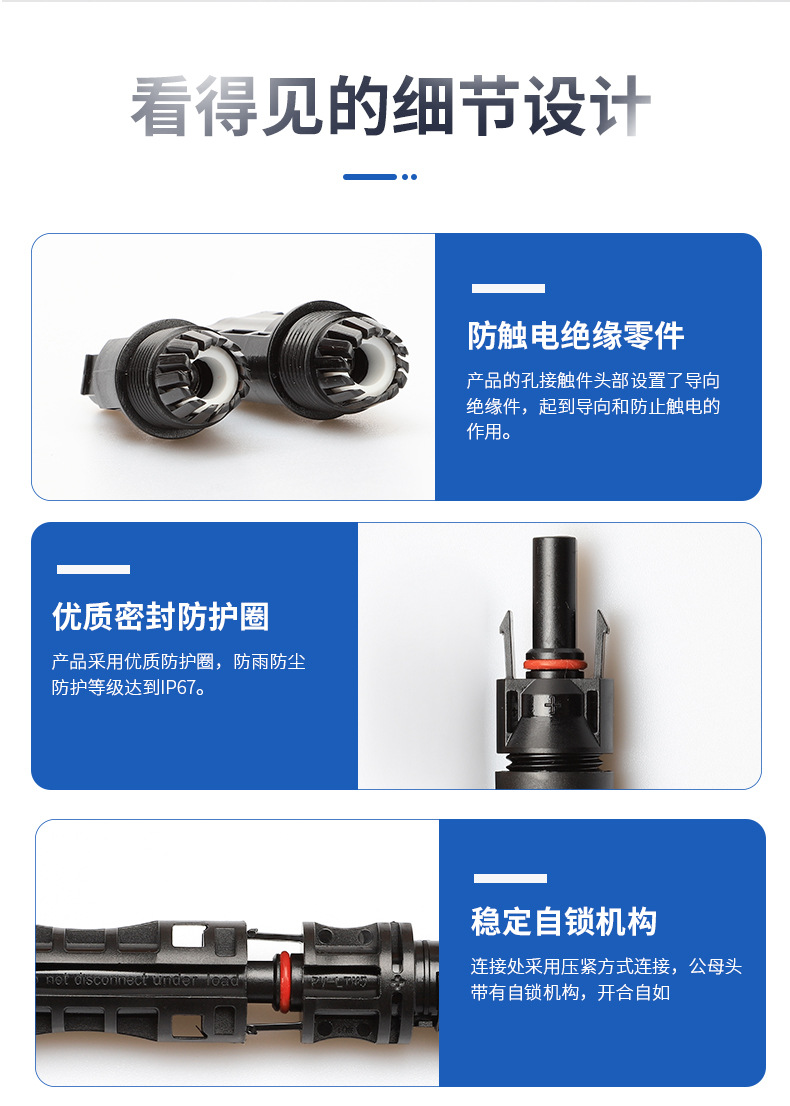

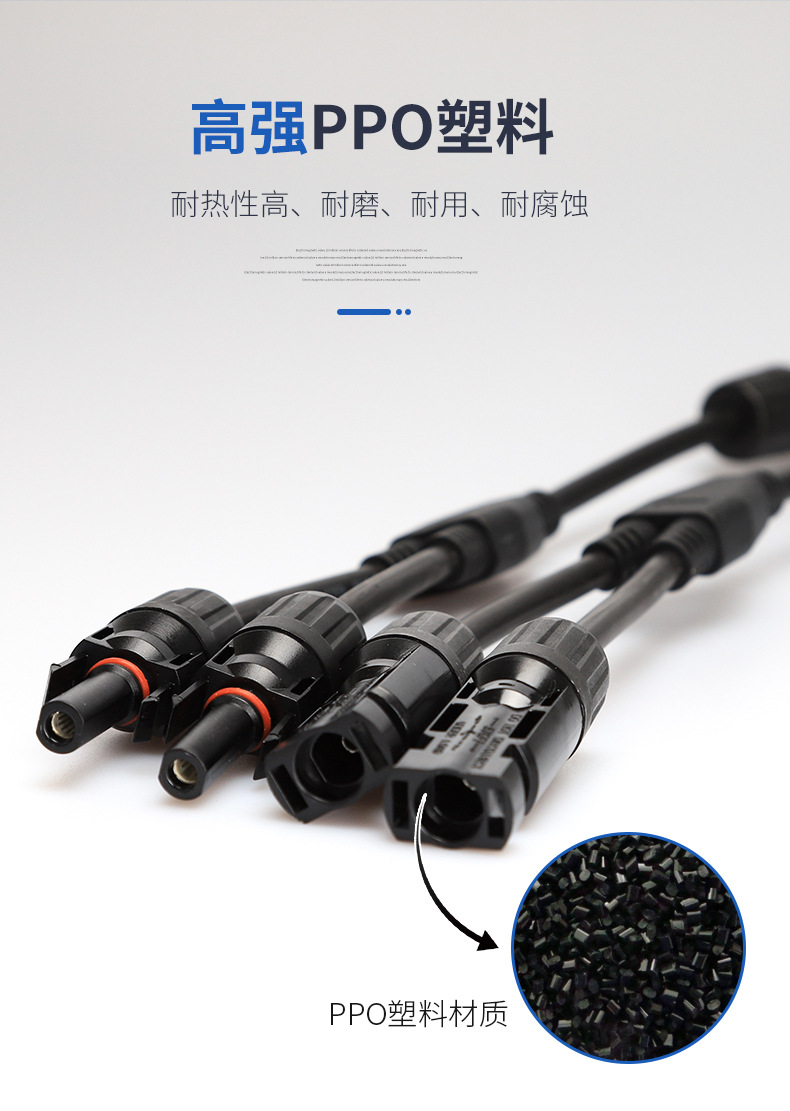

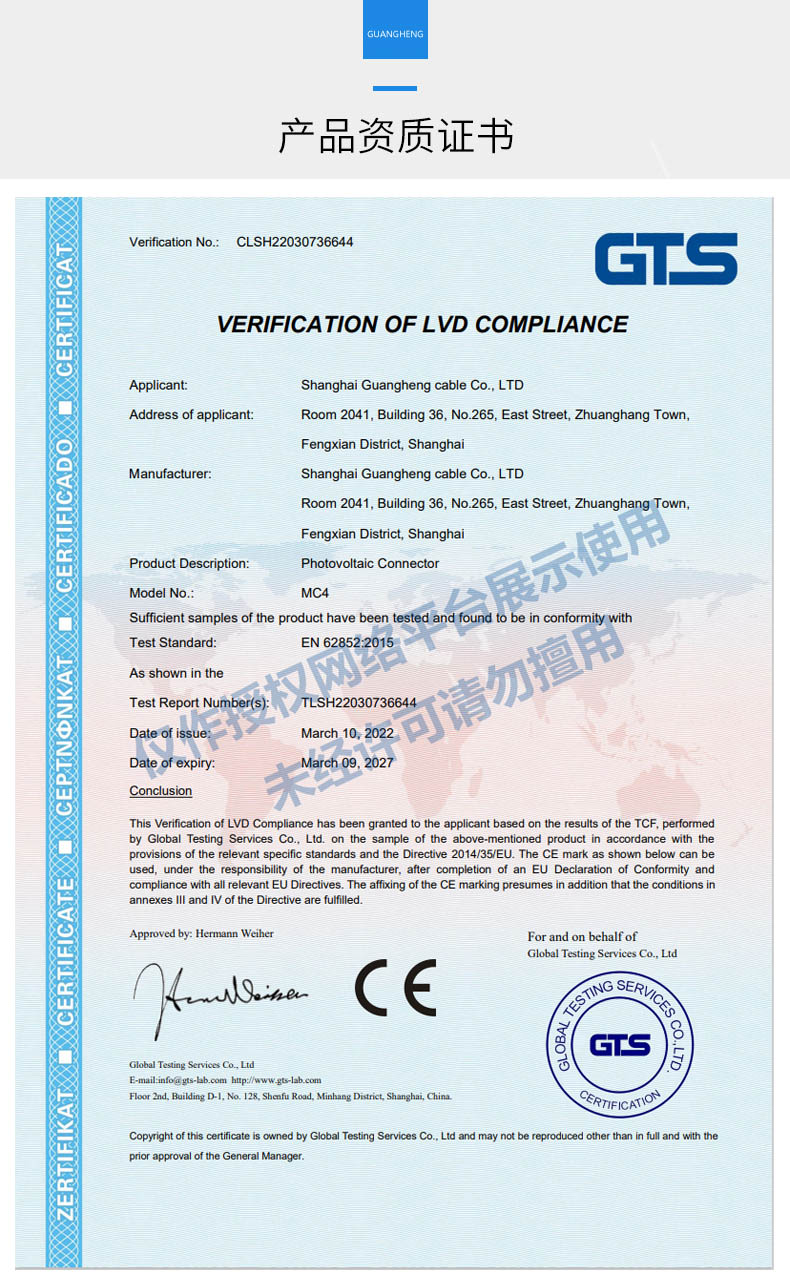

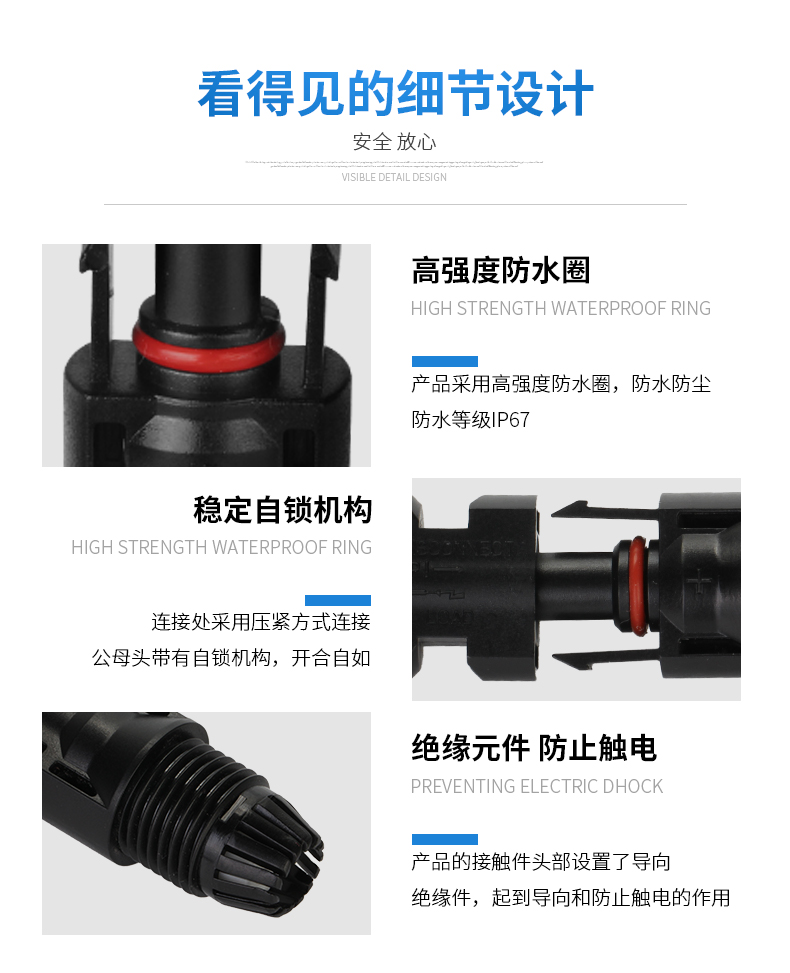

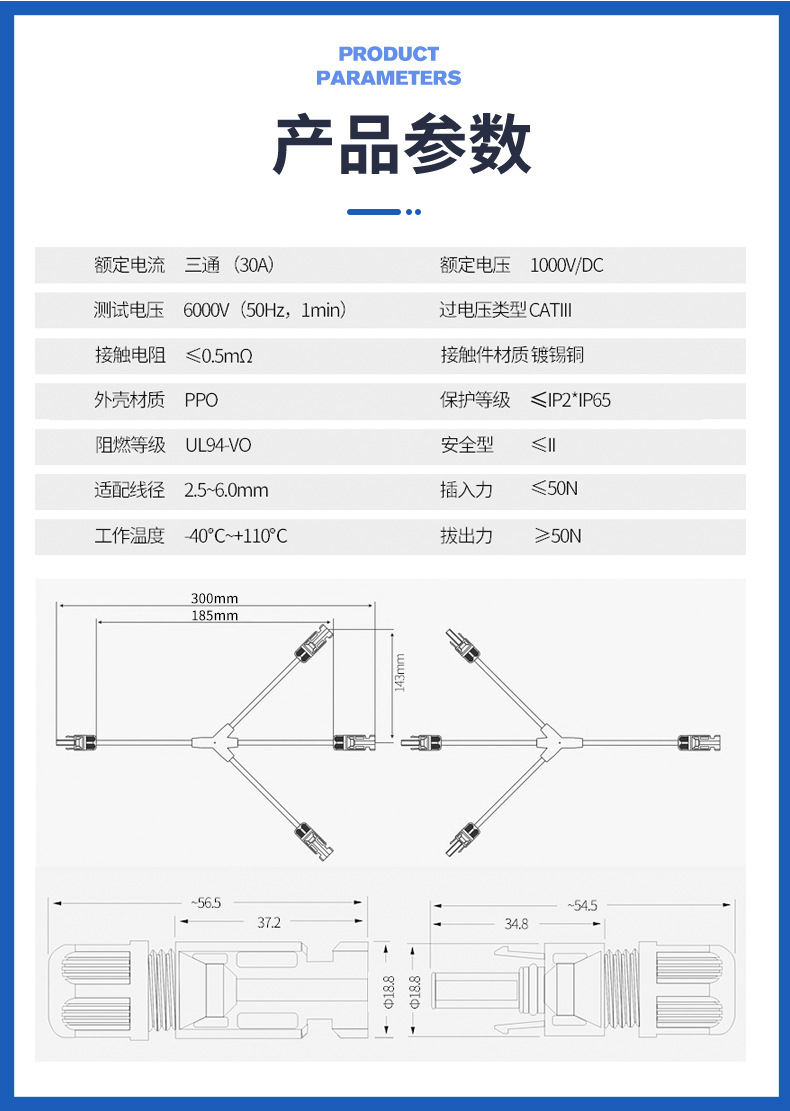

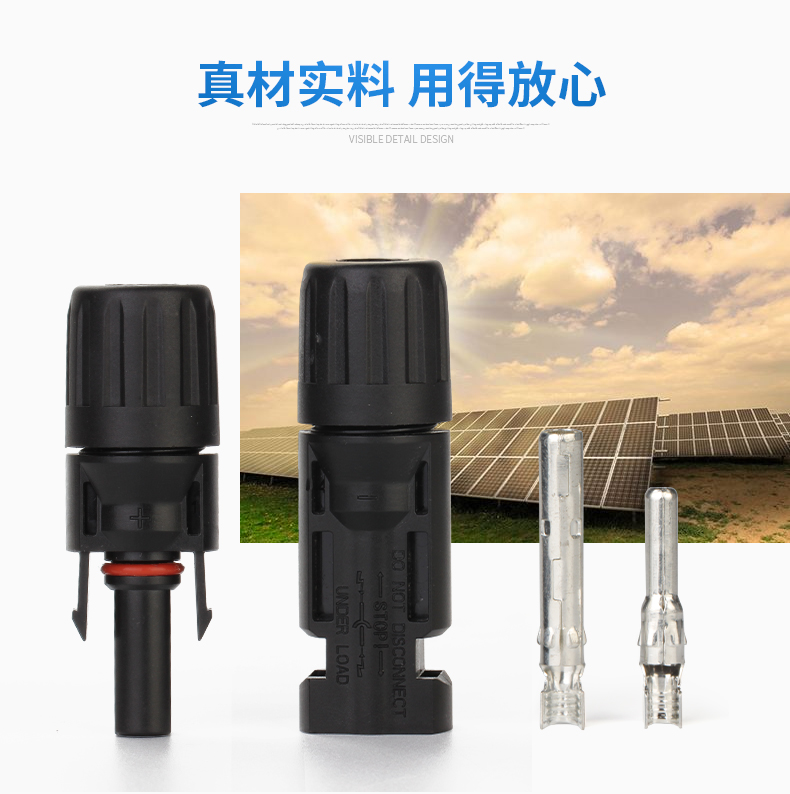

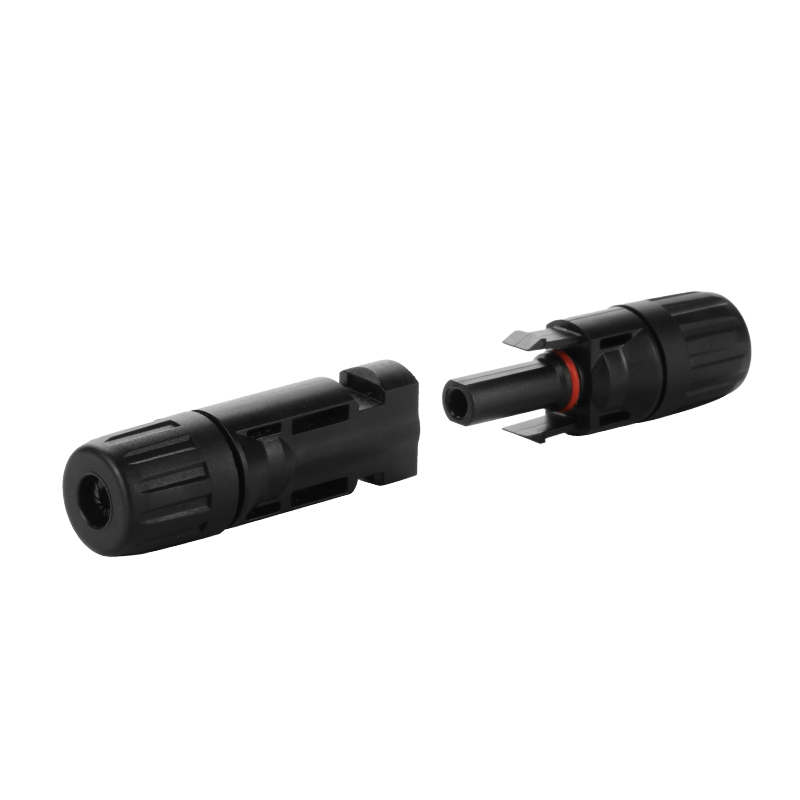

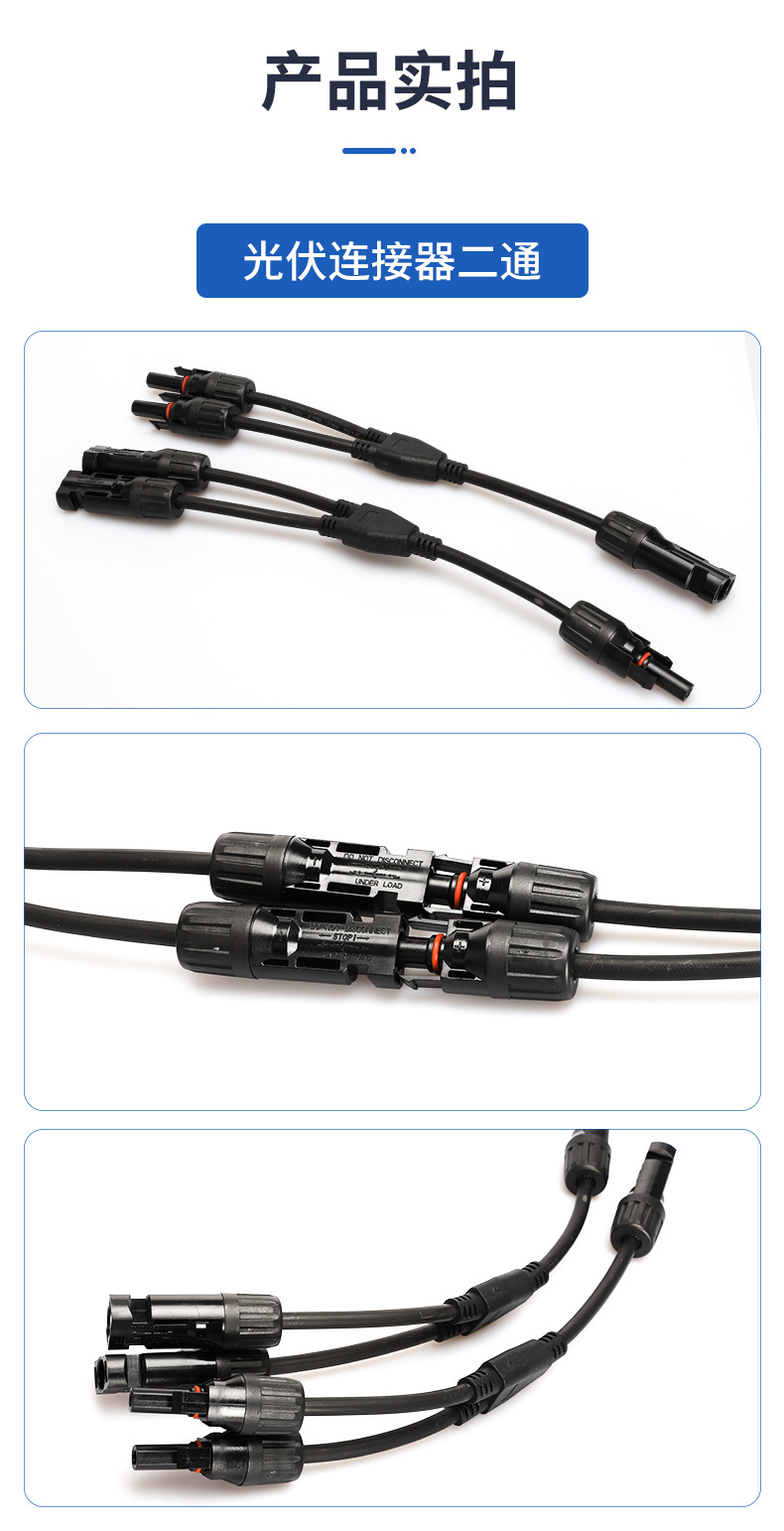

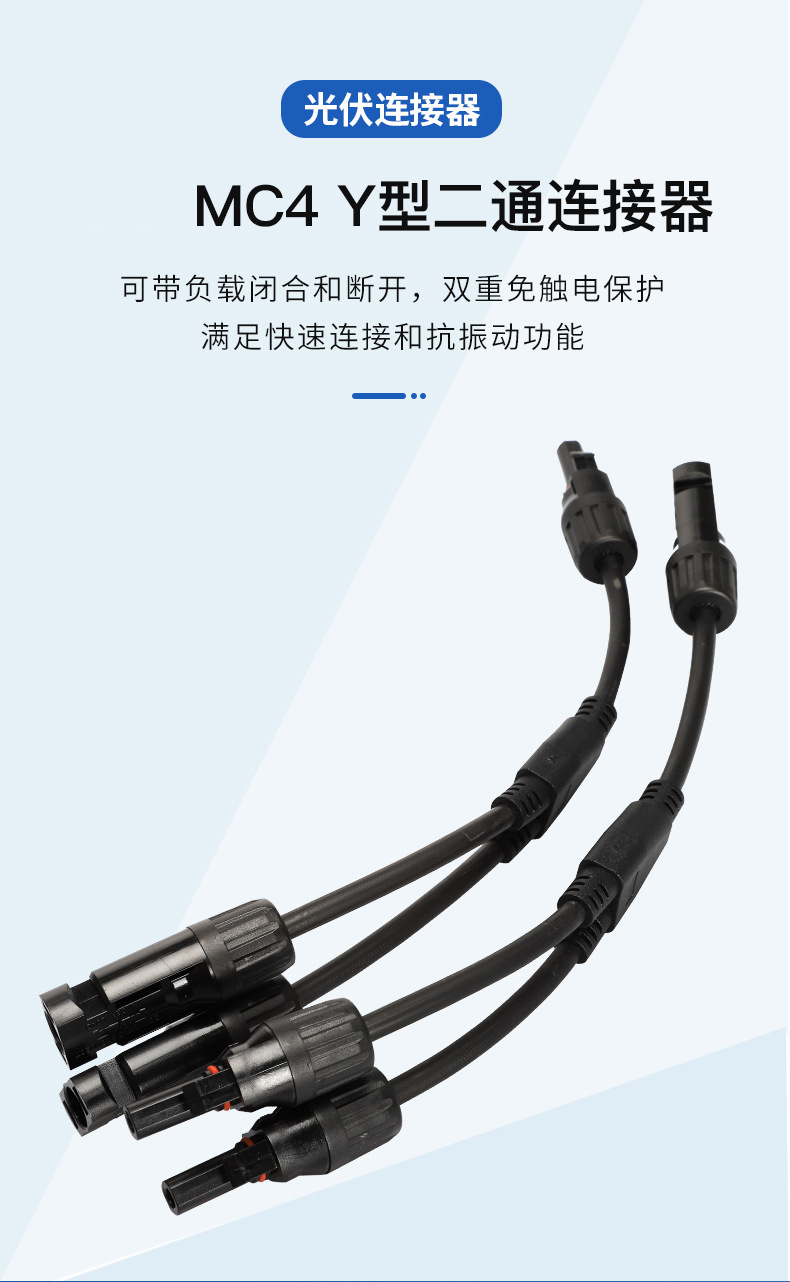

上海光亨直流光伏电缆线连接器MC4规格书 Fri, 20 Sep 2024 20:34:53 +0800 MC4规格书.pdf  点击下载文件


]]>
100KW用多大的电缆 Fri, 20 Sep 2024 20:34:53 +0800 100KW的用电设备所需电缆的大小可以根据不同的用途和安全因素有所变化,但常见推荐如下:


- 一般情况下,如果考虑较为安全和通用的配置,建议使用**3*120+1*95的铜芯电缆**或更大。这是因为100KW三相负荷在380V电压下,估算电流约为180A上下,这样的配置可以确保安全余量。


- 另一些资料指出,对于100KW的负荷,可以使用**95平方**或**120平方**的铜芯电缆。如果是照明使用,可能选择**70平方**或**95平方**的铜芯电缆线;而如果是电动机等动力设备,更倾向于使用**120平方**的电缆以确保安全和减少线路损耗。


- 使用铝电缆的情况下,95平方的铝电缆可以满足100KW电力传输的需求,但考虑到效率和安全性,通常推荐使用铜电缆。


综上所述,尽管具体电缆尺寸可能依据实际情况(如设备类型、线路长度、环境温度、安装方式等)有所不同,但一个普遍认可的选择是**120平方的铜电缆**,特别是对于电动机等对电流稳定性要求较高的应用场合。在设计实际电路时,还应参考最新的电气规范和进行详细计算,以确保系统的安全和效率。



]]>

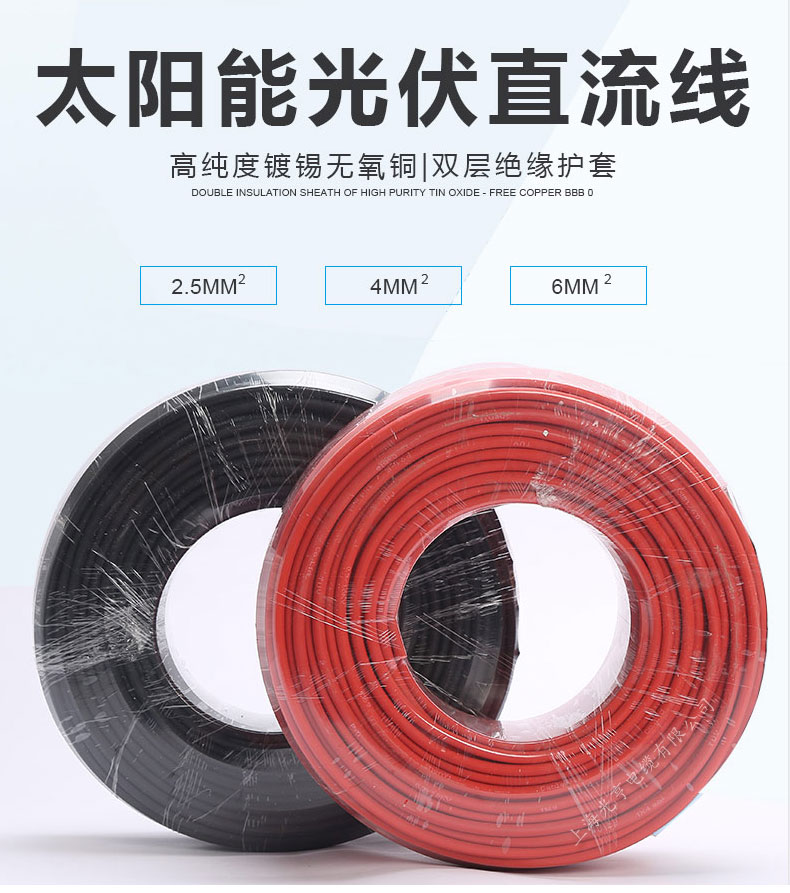

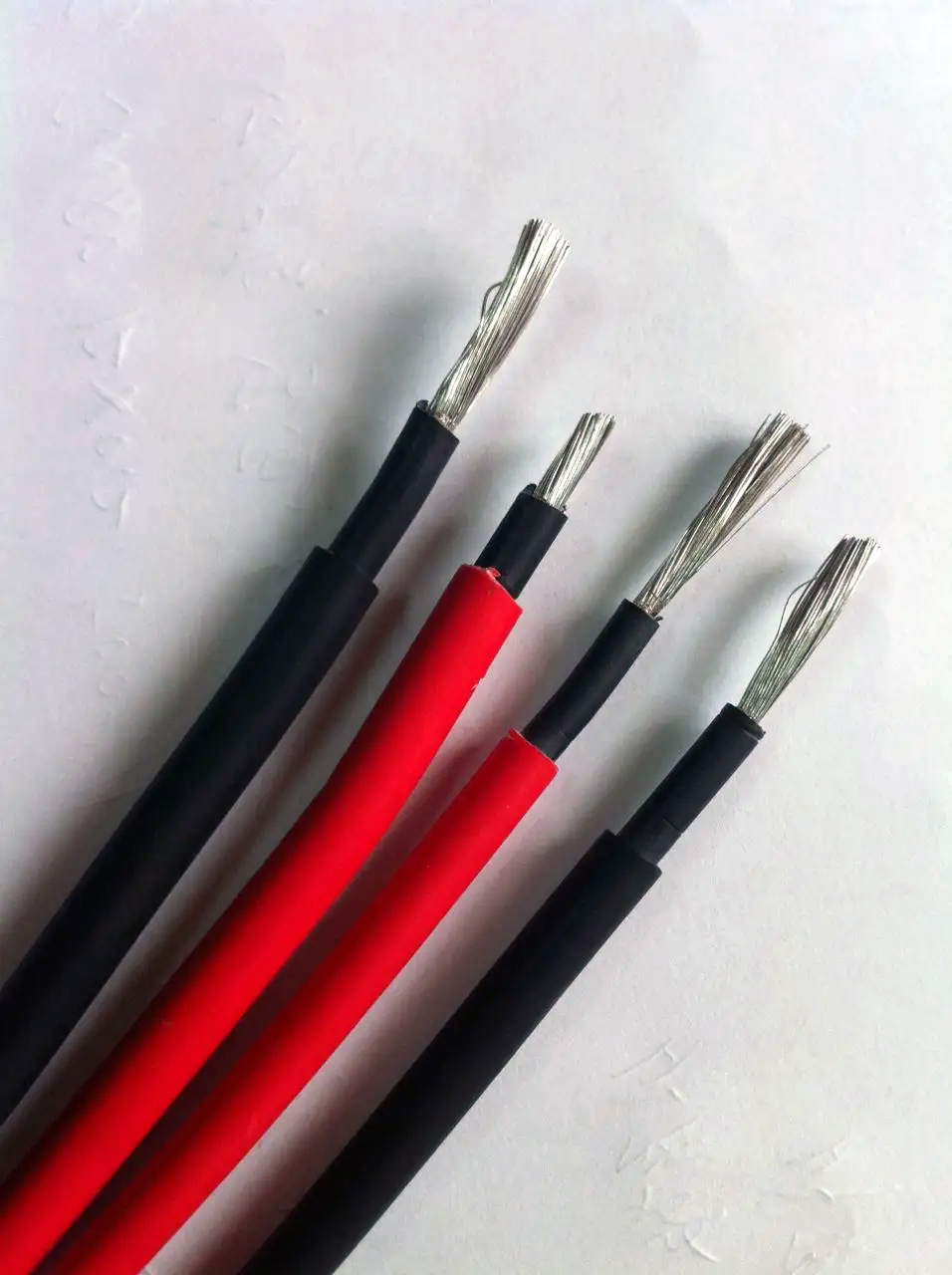

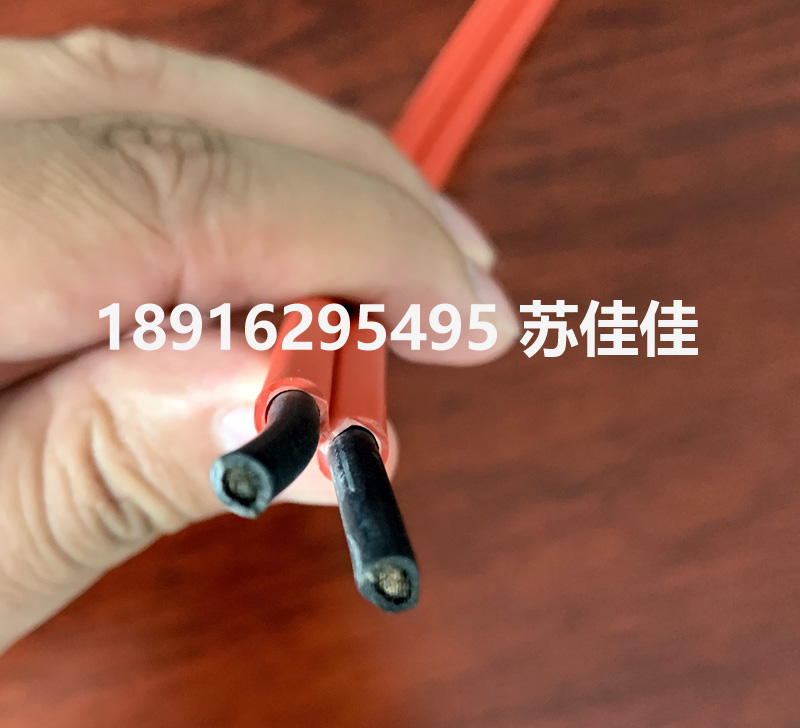

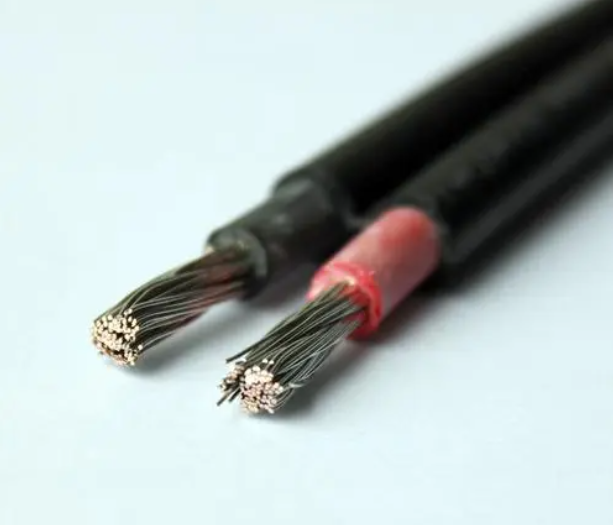

4毫米双芯太阳能光伏电缆 Fri, 20 Sep 2024 20:34:53 +0800 4毫米双芯太阳能光伏电缆是指直径为4毫米(通常指的是每根芯线的截面积为4平方毫米)并具备两根这样的芯线的专用电缆,设计用于太阳能光伏发电系统中。这类电缆主要用于太阳能电池板之间的连接或从电池板到逆变器等设备的布线,具有以下特点:



1. 双芯设计:意味着电缆内包含两根导线,通常用于正负极的直流电传输,方便在光伏组件之间或组件与接线盒的连接,减少接线工作量和提高系统的整洁度。



2. 4平方毫米截面积:指每根芯线的横截面积为4平方毫米,这个尺寸适中,能够承载一定额度的电流,适用于多数中小型太阳能发电系统的需求。



3. 光伏专用:这类电缆专为太阳能光伏应用设计,因此它们通常具有良好的耐候性、抗紫外线、耐磨损和防水性能,能够在户外恶劣环境中长期稳定工作。



4. 材料与构造:电缆通常采用镀锡铜线作为导体,以确保良好的导电性和耐腐蚀性;绝缘层可能由交联聚乙烯(XLPE)或其他耐高温、耐老化材料构成,外护套可能使用增强型PVC或其它低烟无卤材料,以符合安全和环保要求。



5. 认证标准:高品质的4毫米双芯太阳能光伏电缆往往通过TUV、IEC等国际安全标准认证,确保其在太阳能系统中的安全和可靠运行。



如果您需要购买或了解更多关于4毫米双芯太阳能光伏电缆的具体信息,包括价格、供应商详情或是技术参数,可以参考网络的相关产品列表,那里提供了多种选择和详细的产品描述,或者咨询上海光亨电缆公司的销售人员,电话18916295495.


]]>
WDZB-YJV3*4 Fri, 20 Sep 2024 20:34:53 +0800 WDZB-YJV34 这个电缆型号的具体含义如下:



- WDZB:这一前缀表示电缆的安全性能特点,意为“无卤低烟阻燃”。也就是说这种电缆在燃烧时会释放较少的有毒烟雾,并且具有阻燃性,燃烧速度慢,适用于对安全要求较高的公共建筑、住宅区等场所。



- YJV:这部分说明了电缆的结构和绝缘材料。

  - YJ 表示“交联聚乙烯”,即XLPE(Cross-linked Polyethylene),这是一种耐高温、耐化学腐蚀、机械性能好的绝缘材料。

  - V 代表外护套材料为“聚氯乙烯”(PVC,Polyvinyl Chloride),具有较好的耐候性和机械防护性能。



- 34:这部分指的是电缆的芯数和每芯的截面积。这里的“3”表示电缆内部有3根导体,而“4”表示每根导体的截面积为4平方毫米。因此,这是一根包含三根4平方毫米截面导体的电缆,常用于需要中等载流能力的电路,比如家庭用电的分支线路、照明线路或部分动力设备供电。



综上所述,WDZB-YJV34 是一种安全标准高、绝缘性能好、适用于多种电气安装环境的电缆,特别适合那些要求防火安全、低烟无卤的场合使用,具有3根截面积为4平方毫米的导体。



]]>

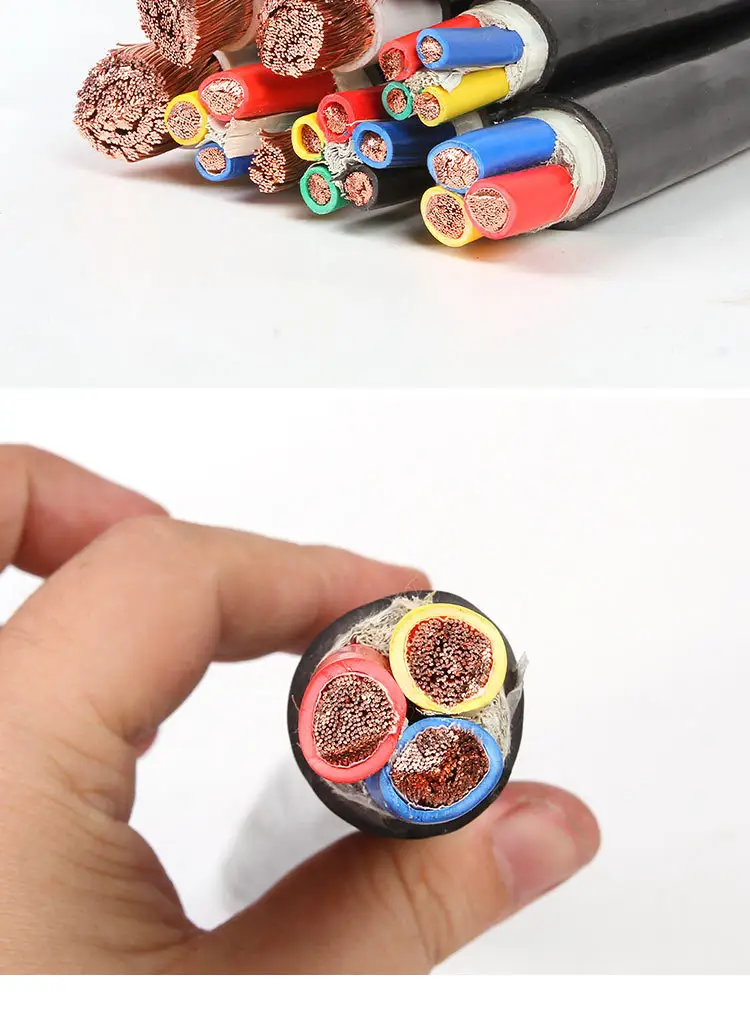

电力电缆3*150 Fri, 20 Sep 2024 20:34:53 +0800 "电力电缆 3*150" 的详细解释如下:



- 类型标识:“电力电缆”表明这是一种设计用于传输电能的电缆,区别于控制电缆、通信电缆等其他类型电缆。



- 规格解析:

  - 3:指电缆内部含有3根导体。在电力系统中,这通常对应三相交流电的三根相线(L1、L2、L3),适合为三相负载如电动机、变压器等供电。

  - ×:乘号,用于分隔导体数量和单根导体的截面积。

  - 150:表示每根导体的截面积为150平方毫米(mm²)。这个数值决定了电缆能够安全承载的电流大小。根据电工原理,截面积越大,导体电阻越小,允许通过的电流就越大,同时发热量也会相应减少,从而提高电缆的安全性和效率。



- 材质与结构:

  - 导体材料:导体可以是铜或铝。铜的导电性和机械强度优于铝,但成本较高;铝则相对较轻,成本更低,但导电性和机械强度稍逊。

  - 绝缘层:每根导体都会被绝缘材料包裹,以防止电流泄露并保障安全。常用的绝缘材料有聚氯乙烯(PVC)、交联聚乙烯(XLPE)等。

  - 护套:绝缘层外通常还有一层护套,以增强电缆的机械强度和防水、防潮性能。护套材料可以是聚乙烯(PE)、聚氨酯(PU)等。



- 使用特性:

  - 电压等级:不同的电力电缆设计用于不同电压等级的系统。对于“3*150”的电缆,具体能承受的电压等级需参考具体型号,如有的适用于0.6/1kV低压系统,有的则适用于更高的如8.7/10kV高压系统。

  - 工作温度:电缆导体的允许长期工作温度一般为90℃,短路时(最长持续时间不超过5秒)允许温度可高达250℃。

  - 敷设条件:适用于固定敷设,环境温度一般要求不低于0℃,弯曲半径也有规定,多芯电缆弯曲直径不小于电缆外径的15倍,单芯电缆则不小于20倍。



- 应用领域:这类电缆广泛应用于工业、商业及公共设施的主干电力传输,如变电站到建筑物的主供电线路、大型设备的供电、城市电网建设等。



综上所述,“电力电缆 3*150”是一种适用于传输大功率电能的电缆,其设计旨在满足特定电压等级、电流容量和环境条件下的电力传输需求。


]]>
铝电缆 Fri, 20 Sep 2024 20:34:53 +0800 铝电缆是指使用铝作为导体的电缆,与传统的铜电缆相比,它有其独特的优缺点,在特定的应用场景中被广泛使用。



优点:



1. 成本效益:铝的价格通常低于铜,使得铝电缆在成本上更具优势,尤其是在需要大量导线的长距离输电线路中。

2. 重量轻:铝的密度约为铜的三分之一,这使得铝电缆更轻便,便于安装和运输,特别是在高空架线和远程铺设中。

3. 抗腐蚀性:铝表面会自然形成一层氧化铝薄膜,这层薄膜可以防止进一步氧化,提供良好的抗腐蚀性能。

4. 资源丰富:铝是地壳中含量最丰富的金属之一,因此从资源可持续性的角度看,铝电缆具有一定的优势。



缺点:



1. 导电性较差:相比于铜,铝的电阻率较高,这意味着在相同截面积下,铝电缆的电能损耗会更大。

2. 机械强度低:铝的机械强度低于铜,更容易受到物理损伤,特别是在频繁弯折或重压的情况下。

3. 膨胀系数高:铝的热膨胀系数高于铜,这可能导致连接处松动,增加维护需求,并可能影响电气连接的稳定性。

4. 接头处理要求高:铝电缆的连接和终端处理比铜电缆更为复杂,需要专业的技术和材料来保证良好的电气连接和防止腐蚀,否则容易出现故障。



应用:

铝电缆常用于高压输电线路、配电网、工业应用以及一些特定的建筑布线中,特别是在成本敏感且对电缆重量有严格要求的场合。然而,在需要更高导电性和机械强度的场合,如家庭内部布线、精密电子设备等,铜电缆仍然是首选。

]]>
电线电缆销售的职业发展路线 Fri, 20 Sep 2024 20:34:53 +0800 电线电缆销售的职业发展路径可以较为宽广,通常会根据个人能力、业绩、以及对行业的深入理解逐步晋升。以下是一条典型的职业发展路线:



1. 业务代表/业务员:

   初入行时,大多数销售人员会从基层的业务代表或业务员做起,主要负责联系客户、提供销售服务、建立和维护客户关系,以及基础的产品推广和销售。这一阶段重点在于学习产品知识、市场动态、客户需求分析以及基本的销售技巧。



2. 高级销售顾问/客户经理:

   随着经验的积累和业绩的提升,可以晋升为高级销售顾问或客户经理。此时,除了继续扩大销售业绩外,还需要更深入地了解客户需求,提供定制化的解决方案,管理关键客户关系,参与合同谈判,以及可能的跨部门协作。



3. 销售主管/区域经理:

   成功管理一定规模的客户群并展现出领导潜力后,可晋升为销售主管或区域经理。这一步骤意味着要负责一个地区的销售团队,包括团队建设、培训新员工、设定销售目标、监督销售进度,以及区域市场的策略规划和执行。



4. 销售总监/市场部经理:

   继续向上发展,可能成为销售总监或市场部经理,负责整个公司的销售策略、市场拓展计划,以及全国或全球范围内的销售团队管理。此职位要求具备较强的市场分析、战略规划和团队领导能力。



5. 副总经理/总经理:

   在某些情况下,表现出色的销售总监有机会晋升为公司的副总经理或总经理,负责公司的整体运营和战略决策,包括但不限于销售、市场、财务等多个方面。



6. 行业顾问/自主创业:

   也有些销售人员在积累了丰富的行业经验和人脉资源后,选择成为行业顾问,为企业提供咨询服务,或自主创业成立销售代理公司、贸易公司,甚至生产型企业,成为行业内的企业家。



每个阶段的晋升不仅需要持续的业绩输出,还要求不断学习新技能,包括市场趋势分析、团队管理、战略规划等,同时建立广泛的人脉网络也是职业发展中不可或缺的一环。




]]>

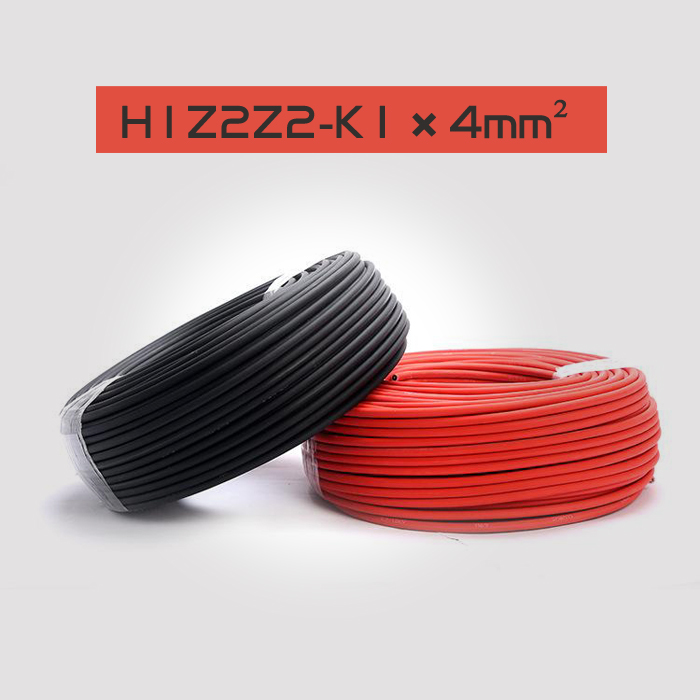

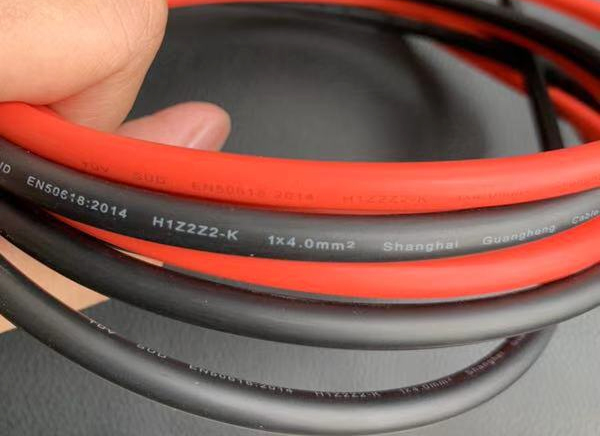

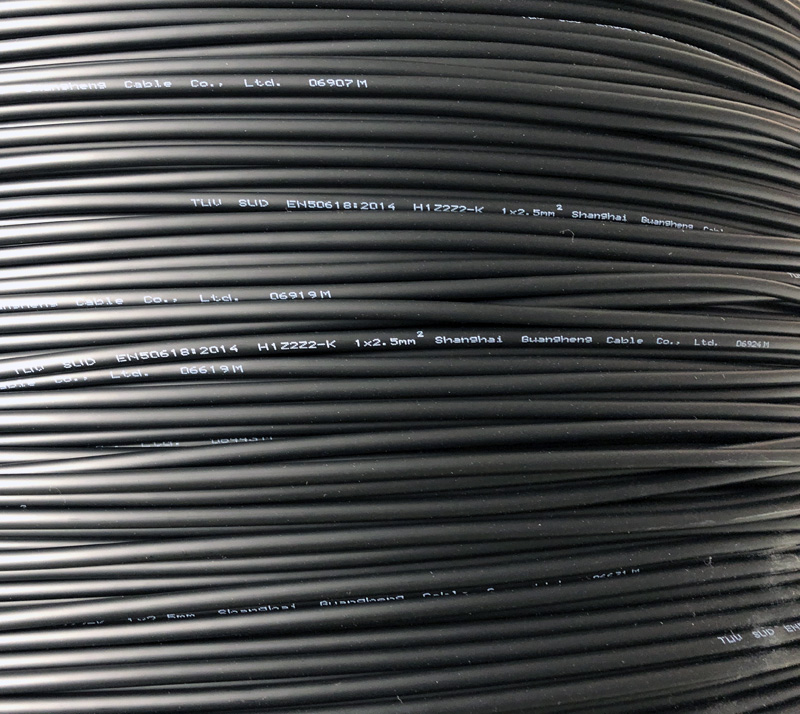

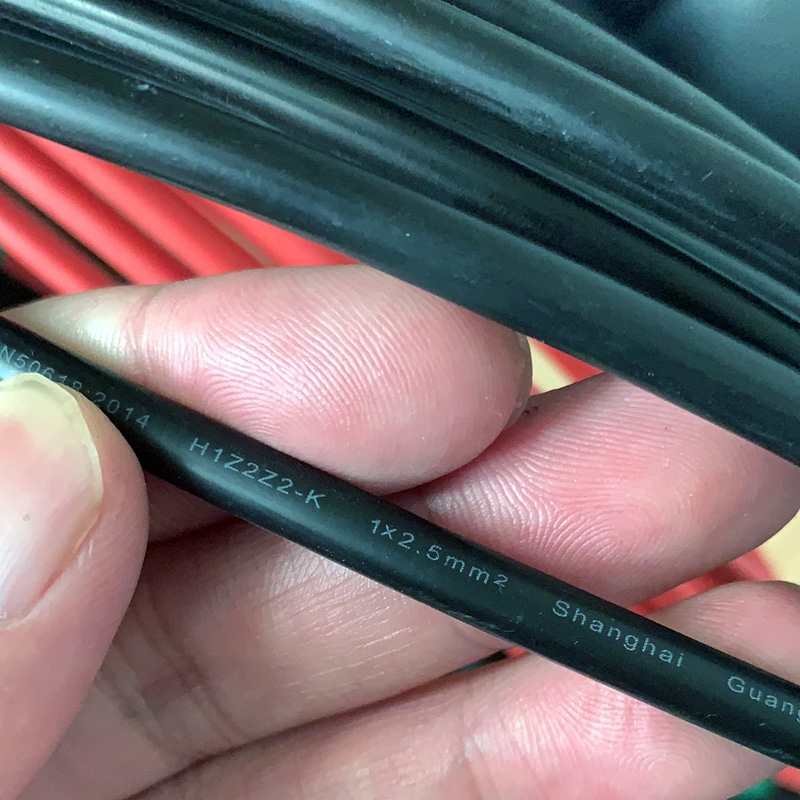

H1Z2Z2-K 2.5mm2是什么电缆,哪个厂家可以生产? Fri, 20 Sep 2024 20:34:53 +0800 H1Z2Z2-K 2.5mm²是一种光伏专用电缆,它被设计用于光伏发电系统中直流侧的连接,具有特定的性能要求以适应户外环境和光伏系统的特殊需求。根据搜索结果,这种电缆的特点包括:



1. 无氧铜芯:具有低电阻和良好的导电性,保证电压稳定,减少发烫,延长使用寿命。

2. 低烟无卤阻燃材料:绝缘层采用低烟无卤阻燃材料,具有阻燃、耐磨、耐腐蚀等特点,提高了电缆的安全性。

3. 环境适应性:适用于-45°C至120°C的环境温度,具有良好的耐温性能。

4. 高传输效率:减少电能损耗,提高能源利用效率。

5. 安装简便:重量轻,便于安装和维护,减少安装成本和时间。

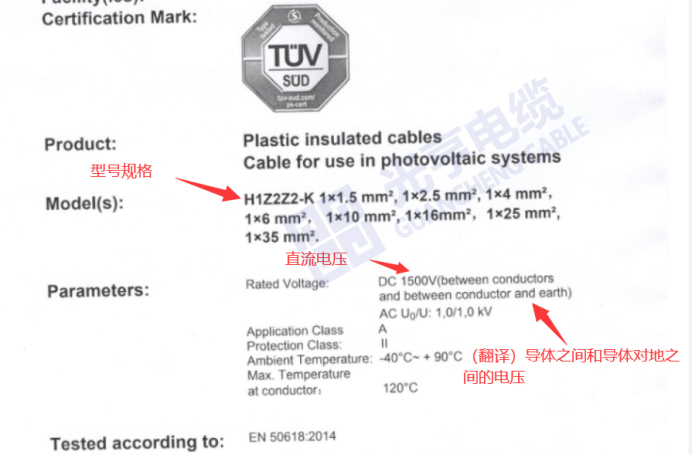

此外,H1Z2Z2-K 2.5mm²电缆符合EN50618和IEC 62930标准,适用于室内和室外的光伏电力供应系统,包括工业和农业领域。电缆设计包括铜导体、交联弹性体绝缘和外护套,具有耐化学腐蚀、耐紫外线和臭氧的特性。



关于生产厂家,譬如Prysmian Group、上海光亨等厂家都可以设计生产制造 H1Z2Z2-K DC1500V光伏电缆线,以及Slocable提供的EN50618 H1Z2Z2-K 1×2.5mm2电缆。这些厂家能够生产符合国际标准的光伏电缆,满足光伏系统的需求。



综上所述,H1Z2Z2-K 2.5mm²是一种专为光伏系统设计的电缆,Prysmian Group和光亨电缆是能够生产这种电缆的厂家之一。


]]>

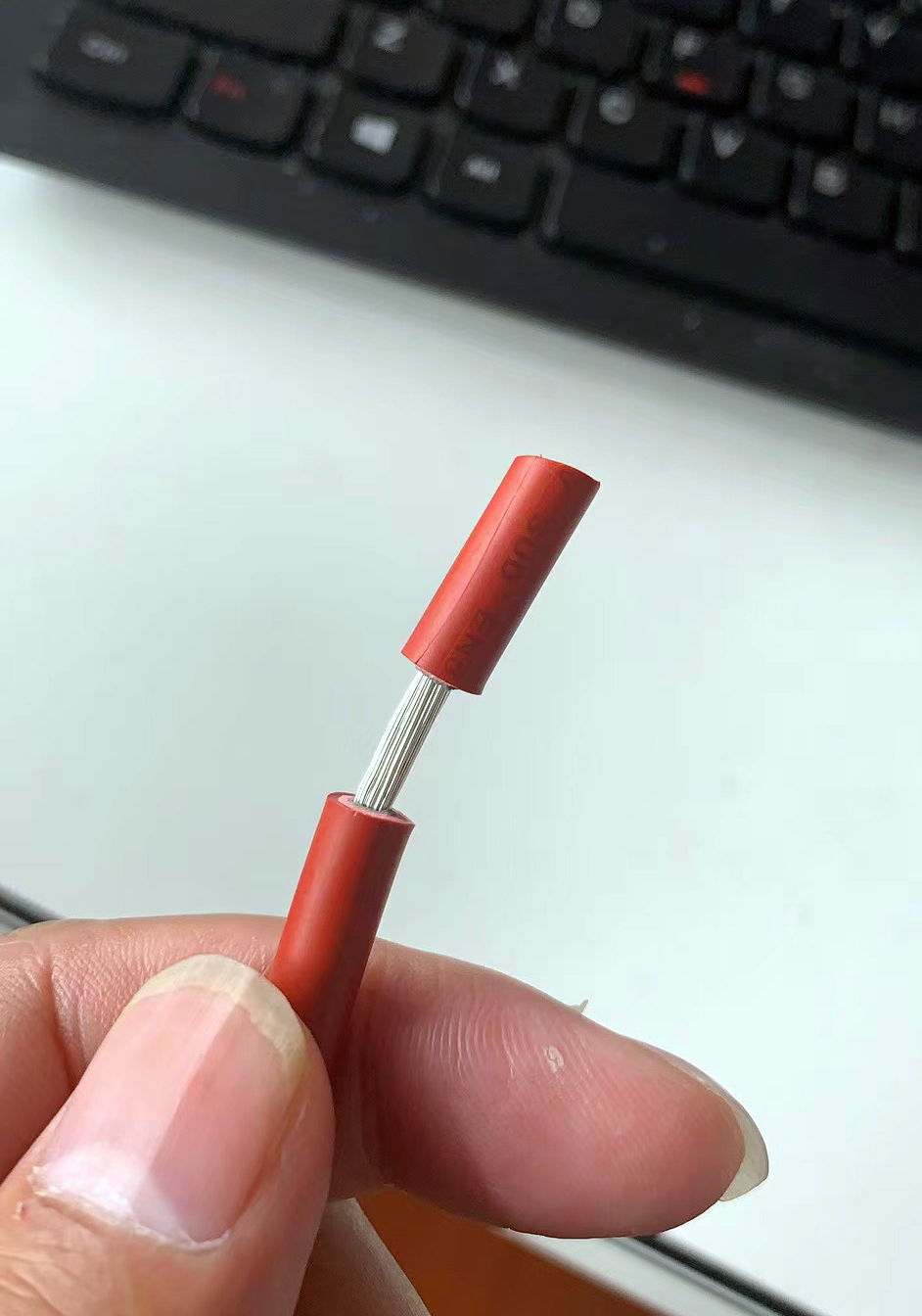

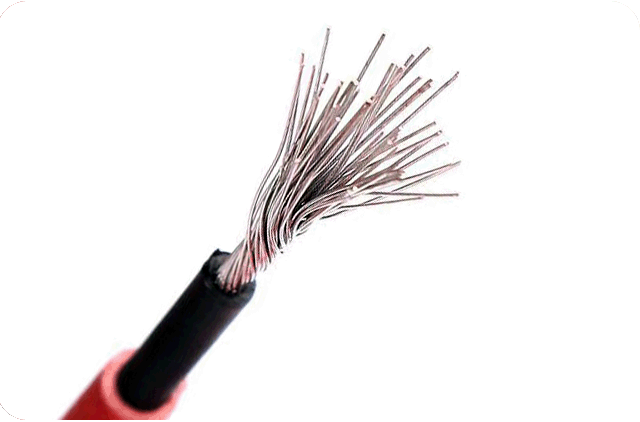

光伏电缆的导体银白色是铝的吗? Fri, 20 Sep 2024 20:34:53 +0800 光伏电缆的导体通常不是铝,而是无氧铜或者镀锡铜。无氧铜(尤其是无氧镀锡铜丝)是常用的导体材料,因为它提供了良好的导电性和耐腐蚀性,这对于高效传输电能非常重要。铝虽然也是一种常用的导电材料,尤其是在高压输电线路中,但由于其电导率相对较低以及在某些应用中可能存在的腐蚀问题,光伏电缆较少使用铝作为导体。因此,如果看到光伏电缆内部的导体呈现银白色,这更可能是无氧铜或镀锡铜而非铝。

]]>
yjv-0.6/1kv 2×4电缆线 Fri, 20 Sep 2024 20:34:53 +0800 "YJV-0.6/1kV 2×4" 表示的是一种电力电缆的型号和规格,具体含义如下:


1. **YJV**:这是电缆的型号,代表交联聚乙烯(XLPE)绝缘聚氯乙烯(PVC)护套电力电缆。"Y" 代表聚乙烯绝缘,"J" 代表交联,"V" 代表聚氯乙烯护套。


2. **0.6/1kV**:这是电缆的额定电压等级,表示该电缆适用于0.6/1千伏的电压系统。这个电压等级通常用于低压电力传输和分配。


3. **2×4**:这表示电缆由2根截面面积为4平方毫米的导体组成。这种结构通常用于需要提供额外回路或增加载流量的场合。


这种电缆的特点和应用场景包括:


- **多导体结构**:2根导体可以提供冗余或用于三相电力系统的两相。

- **中等载流量**:每根4平方毫米的导体具有适中的载流量,适用于一般工业和商业用途。

- **良好的电气性能**:交联聚乙烯绝缘材料具有优异的电气性能,如高绝缘强度、低介电损耗等。

- **热稳定性**:交联聚乙烯绝缘材料具有优异的热稳定性,可以在较高的温度下长期稳定运行。

- **机械保护**:聚氯乙烯护套具有良好的机械强度和耐磨性,可以保护电缆免受外界损伤。

- **应用场景**:这种电缆常用于建筑内部的电力传输、工业设备的电源连接、以及一些需要中等载流量的场合。


如果您需要关于这种电缆的更多信息,或者有其他相关问题,请随时提问。


]]>
YJV-0.6/1KV 1*185是什么电缆? Fri, 20 Sep 2024 20:34:53 +0800 YJV-0.6/1KV 1*185是一种低压电力电缆,具体来说:


1. **YJV**:型号代码,代表该电缆具有铜芯(Copper)、交联聚乙烯(Cross-linked Polyethylene, XLPE)绝缘以及聚氯乙烯(Polyvinyl Chloride, PVC)护套。


2. **0.6/1KV**:表示电缆的额定电压等级,即电缆设计用于长期运行在不超过0.6千伏(KV)的电压下,并且能够承受短时间的过电压达到1千伏(KV)。


3. **1*185**:表示电缆由1根截面积为185平方毫米(mm²)的导体组成。


这种电缆通常用于电力传输和分配系统,尤其是在需要承受较高电流负载的场合。交联聚乙烯绝缘提供了优异的电气性能和较高的热稳定性,而聚氯乙烯护套则提供了良好的机械保护和耐化学腐蚀能力。


根据搜索结果,1*185mm²的YJV电缆具有以下技术参数(以供参考,具体参数可能会根据制造商有所不同):


- **绝缘厚度**:1.6mm

- **护套厚度**:2.0mm

- **电缆近似外径**:23mm

- **电缆近似重量**:1944kg/km

- **20℃导体电阻**:≤0.0991 Ω/km

- **试验电压(A.C)**:3.5Kv/5min


此外,根据,YJV电缆的设计符合国家标准GB 12706.1-2008和IEC60502的要求,适用于敷设在室内、室外、管道、电缆沟及松散土壤中,可以经受一定的敷设牵引,但不能承受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。


在选用和敷设YJV电缆时,需要考虑多种因素,如敷设长度、散热条件、敷设方式和环境温度等。同时,还应注意电缆的运行温度,聚氯乙烯护套不超过90℃;导体短路时(最长持续5S)温度不超过250℃。


在订购YJV电缆时,通常按米计售,有最低起订量要求,并且交货长度会有一定的误差范围。


]]>
YJV-0.6/1KV 1*150是什么电缆? Fri, 20 Sep 2024 20:34:53 +0800 YJV-0.6/1KV 1*150是一种电力电缆的型号,它代表了一种铜芯、交联聚乙烯绝缘、聚氯乙烯护套的电力电缆。下面是该型号电缆的具体含义:


- **YJV**:这是电缆的型号,其中“Y”代表聚乙烯绝缘,“J”代表交联聚乙烯,而“V”代表聚氯乙烯护套。

- **0.6/1KV**:这代表电缆的额定电压等级,即电缆可以在长期运行中承受0.6千伏(KV)的电压,而短期过电压可以承受1千伏(KV)。

- **1*150**:这代表电缆的导体配置和截面积,即电缆由1根截面积为150平方毫米(mm²)的导体组成。


这种电缆通常用于电力传输和分配,尤其是在需要承受较高电压和较大电流的场合。交联聚乙烯(XLPE)绝缘材料提供了良好的电气性能和较高的热稳定性,而聚氯乙烯(PVC)护套则提供了良好的机械保护和一定的耐化学腐蚀能力。


由于其结构和材料,YJV-0.6/1KV 1*150电缆适用于多种工业和商业应用,包括但不限于:


- 变电站

- 工业设施

- 商业建筑

- 住宅小区


在选择电缆时,除了考虑其额定电压和截面积外,还需要考虑敷设环境(如地下或架空)、环境温度、化学腐蚀性等因素,以确保选用的电缆能够满足特定应用的需求。


]]>
YJV-0.6/1KV1×120mm²电力电缆 Fri, 20 Sep 2024 20:34:53 +0800 型号“YJV-0.6/1KV1×120mm²”指的是一种铜芯交联聚乙烯绝缘聚氯乙烯护套的电力电缆,具体参数如下:


1. **YJV**:表示电缆的绝缘材料是交联聚乙烯(YJ代表交联聚乙烯),外护套是聚氯乙烯(V代表聚氯乙烯)。交联聚乙烯是一种热固性材料,具有良好的电气性能和机械性能。


2. **0.6/1KV**:表示电缆的额定电压为0.6千伏(KV),即600伏。这是电缆在长期运行中可以安全工作的最高电压。同时,电缆具有1千伏(KV)的短时过电压承受能力。


3. **1×120mm²**:表示电缆由单根截面面积为120平方毫米(mm²)的铜导体组成。这个导体的截面积较大,因此可以承载更大的电流。


这种电缆适用于电流需求较大的工业供电、城市电网、大型建筑的电力传输等场合。由于导体截面积较大,它能够传输更多的电能,同时保持较低的电阻和电压降,提高电能传输的效率。


在选择电缆时,除了考虑电缆的载流能力和电压等级,还需要考虑电缆敷设的具体环境(如地下、管道、空气中)、敷设方式(直埋、桥架、管内等)、电缆的机械强度、环境温度、以及经济性等因素。


如果您需要进一步了解这种电缆的详细技术参数、应用场景或如何选择合适型号的电缆,请随时提问。


]]>
光伏电缆H1Z2Z2-K1×2.5的最大电流是多少? Fri, 20 Sep 2024 20:34:53 +0800 光伏电缆H1Z2Z2-K1×2.5的最大电流是多少?

答:41A。




]]>
BVR4平方可以替代PV1-F1×4mm光伏电缆线吗? Fri, 20 Sep 2024 20:34:53 +0800 BVR4平方电线和PV1-F1×4mm光伏电缆线虽然两者都可以用于电力传输,但它们的设计用途和特性有所不同,不建议直接相互替代,原因如下:


1. **设计用途**:

   - **BVR电线**:BVR电线是指多股软线,适用于家庭装修、电器连接等场合,具有较好的柔韧性,便于安装和布线。它的外皮和绝缘材料可能并不针对户外环境或特定的电气性能(如抗紫外线、耐候性)进行优化。



   - **PV1-F1×4mm光伏电缆线**:这种电缆专为光伏系统设计,具备特殊的绝缘和护套材料,能够抵抗紫外线、耐油、耐热、耐寒,并且通常具有TUV等专业认证,确保在户外恶劣环境中长期稳定工作。


2. **电气性能与安全标准**:

   - 光伏电缆需要承受户外环境的考验,包括宽广的温差、湿度变化以及长期日照,因此其电气性能要求更高,比如耐候性、耐盐雾腐蚀等,这些都是普通BVR电线不一定能达到的。

   - 光伏电缆还可能需要具备低烟无卤(LSZH)特性,以保证火灾时的人员安全,减少有毒气体释放。


3. **结构差异**:

   - PV1-F1×4mm光伏电缆可能还包含特殊的屏蔽层,防止信号干扰,保证光伏系统的电能传输质量,而BVR电线则通常不具备这样的设计。


综上所述,尽管在某些特定条件下,如果对性能要求不高且仅为临时使用,BVR4平方电线或许可以作为替代方案应急使用,但从安全性和系统长期稳定运行的角度考虑,应首选专用的PV1-F1×4mm光伏电缆线。在实际应用中,应遵循相关规范和标准,必要时咨询专业人士。


]]>
YJV和YJY电缆有什么区别?哪个更好? Fri, 20 Sep 2024 20:34:53 +0800 YJV和YJY电缆之间的主要区别在于它们的护套材料和特定使用场景下的性能特点:


1. **护套材料**:

   - **YJV电缆**:聚氯乙烯(PVC)护套。PVC材料具有良好的阻燃性能、耐磨性和成本优势,但燃烧时会产生有毒的卤素化合物。

   - **YJY电缆**:聚乙烯(PE)护套。PE材料同样具有较好的耐化学腐蚀性、耐水性和环保性,因为它在燃烧时不会释放大量有毒卤素气体,属于无卤低烟材料。


2. **工作温度**:

   - 不同来源信息对两种电缆的工作温度描述略有出入,但大体上YJY电缆的工作温度上限通常略高,可达90℃,而YJV电缆的工作温度上限可能在70℃左右,这取决于是否为交联聚乙烯绝缘。


3. **应用场景**:

   - **YJV电缆**因其成本较低、阻燃性能好,广泛应用于各种建筑物内部配线、城市电网、工矿企业内部供电等场合。

   - **YJY电缆**则更适合于要求更为严格的环境,比如地下车站、商场、宾馆、医院等封闭或人员密集场所,以及对环保要求高的工程,因为其在火灾情况下产生的有害物质较少。


4. **成本与性能**:

   - YJY电缆的制作成本相比YJV电缆稍高,主要是由于交联聚乙烯和聚乙烯材料本身的价格以及工艺处理上的差异。


至于哪种电缆更好,实际上没有绝对的答案,因为选择哪种电缆取决于具体的应用需求和项目标准。如果关注环保、安全疏散和低烟无卤特性,则YJY电缆可能是更好的选择;而在对成本控制较为严格、阻燃要求高且环保要求相对宽松的项目中,YJV电缆可能更具性价比。在设计和采购时,应当依据相关建筑设计规范、消防法规和电气设备安装规程来决定最适合的电缆型号。


]]>

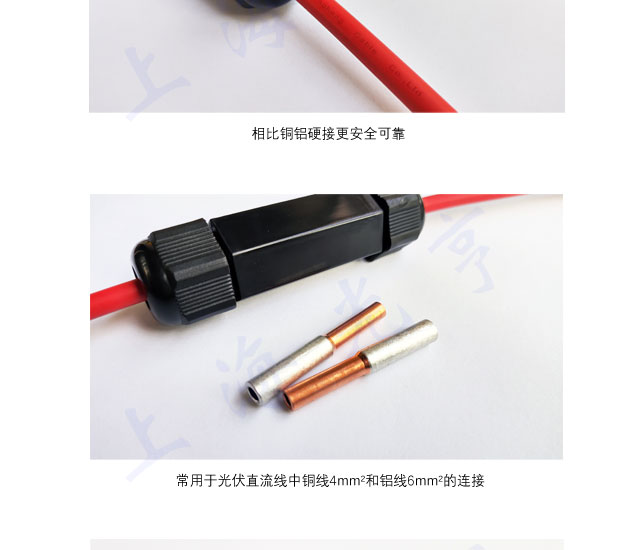

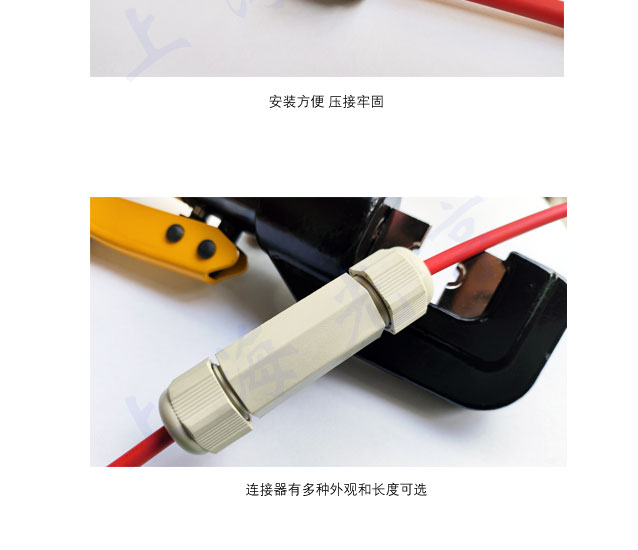

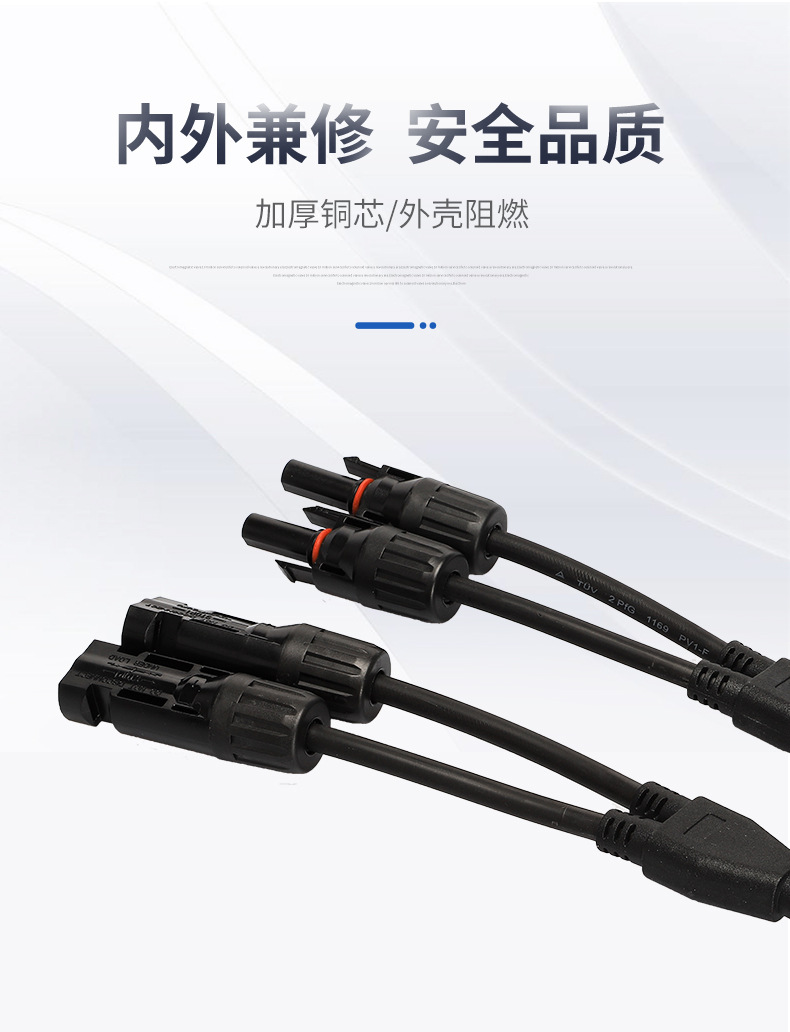

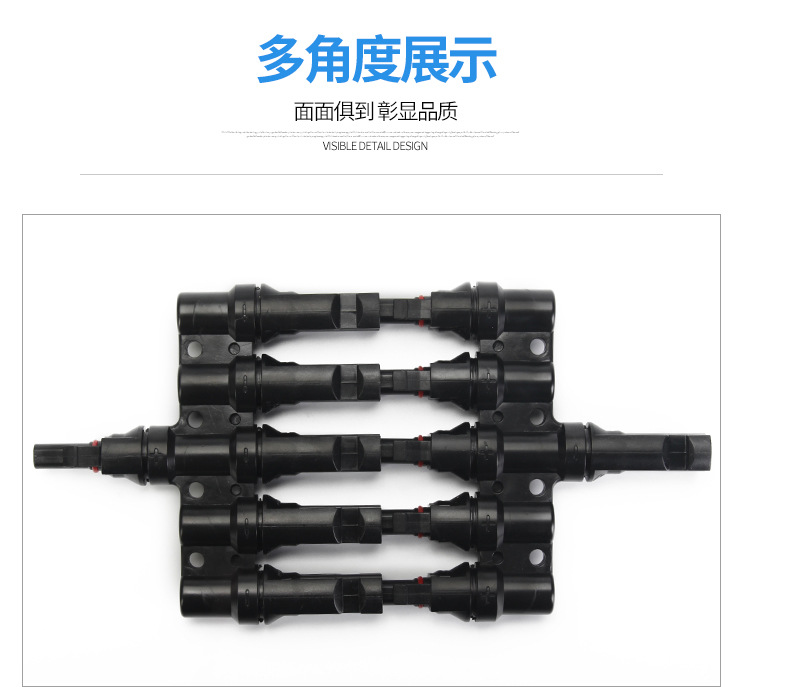

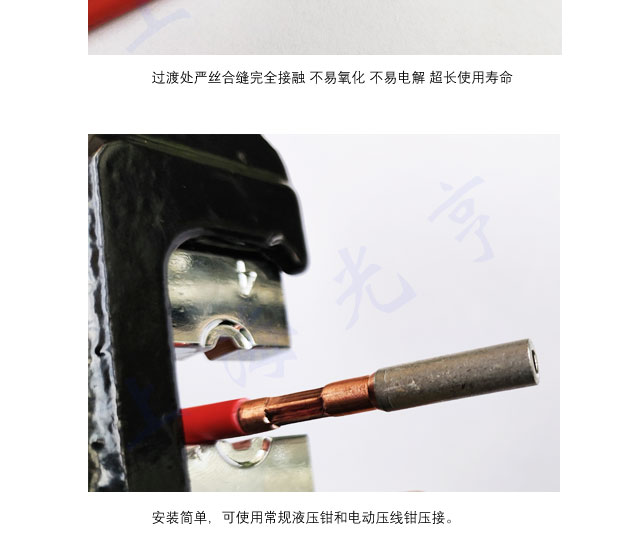

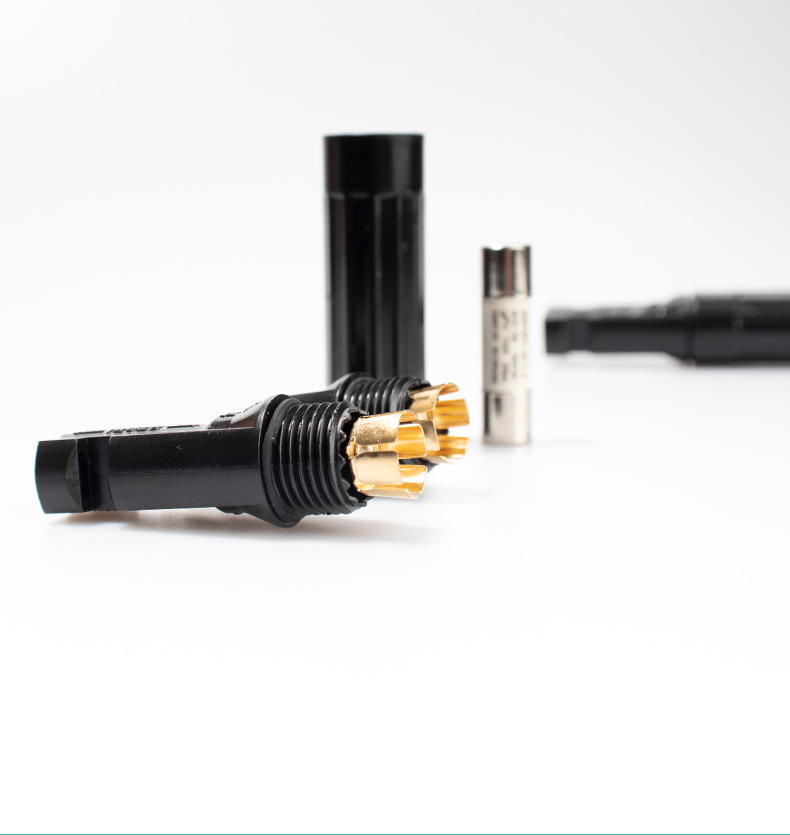

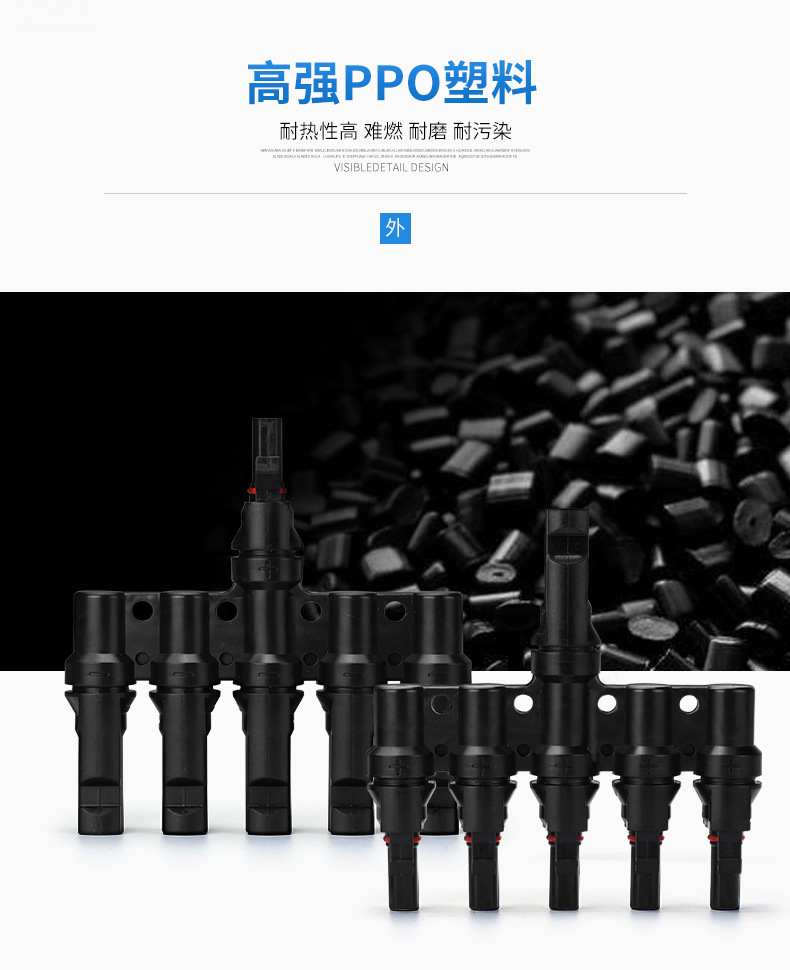

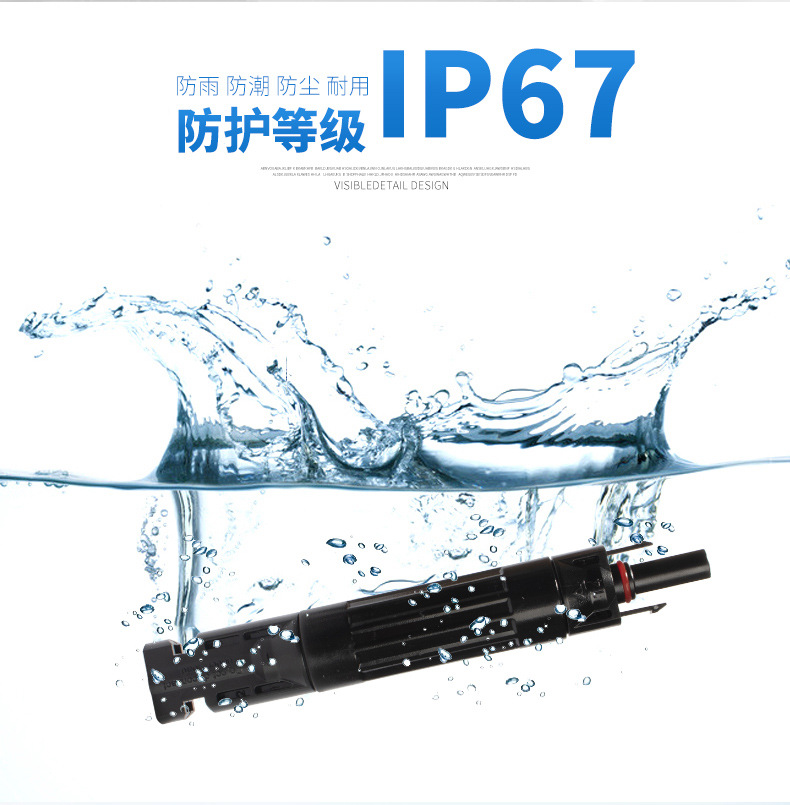

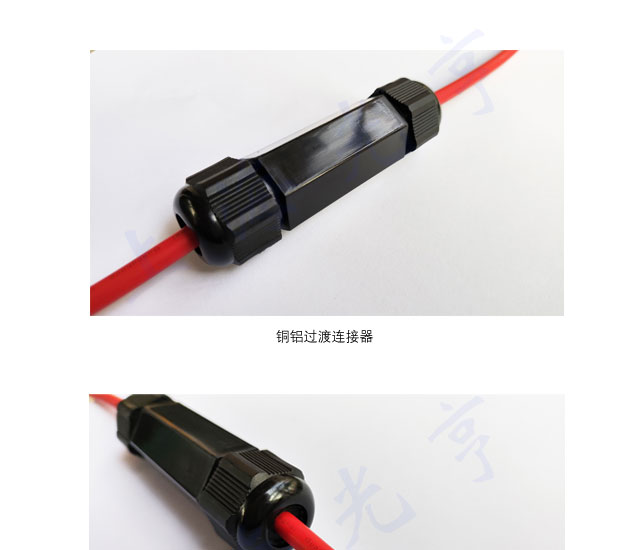

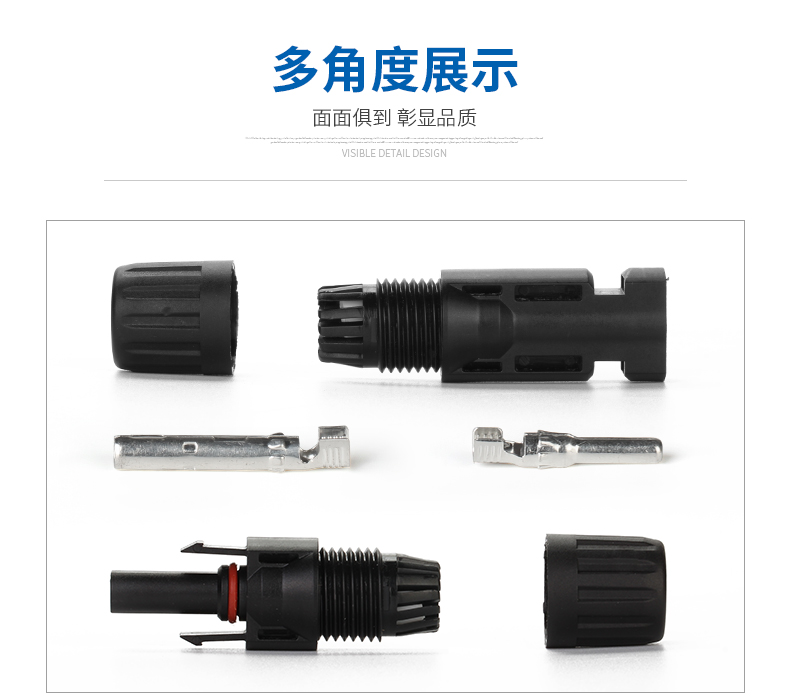

光伏电缆接线器 Fri, 20 Sep 2024 20:34:53 +0800 光伏电缆接线器在光伏系统中扮演着至关重要的角色。它的主要作用是将太阳能电池板与直流电缆进行可靠的连接,以确保电流的稳定传输。具体来说,接线器实现电气连接,将太阳能电池板输出的直流电传输到电缆中,并在连接过程中尽量减少接触电阻,以减少电能的损失。同时,接线器还需要具备足够的机械强度,以承受外部应力和振动的影响。

除了基本的连接功能,光伏电缆接线器还具备防雷保护功能。在雷电天气中,接线器能够将雷电引入地下,从而保护太阳能电池板和相关设备免受损坏。此外,由于接线器通常暴露在室外环境中,因此它还需要具备较好的环境适应性,能够承受高温、低温、潮湿、紫外线和风雨等自然因素的影响,以保证其长期稳定运行。

在安装光伏电缆接线器时,需要准备好所需的工具和材料,如连接器、电缆剥皮工具、绝缘胶带、接线工具等。然后,按照特定的步骤进行安装,包括剥离电缆外皮、将电缆插入连接器、锁紧连接器、进行绝缘处理等。在安装过程中,需要确保电源已断开,以避免电击和其他安全问题,并确保安装过程中没有电缆损坏或短路。

总的来说,光伏电缆接线器是光伏系统中不可或缺的一部分,它的性能和质量直接影响到整个系统的稳定性和安全性。因此,在选择和使用接线器时,需要充分考虑其性能特点、适用环境以及安装要求等因素。

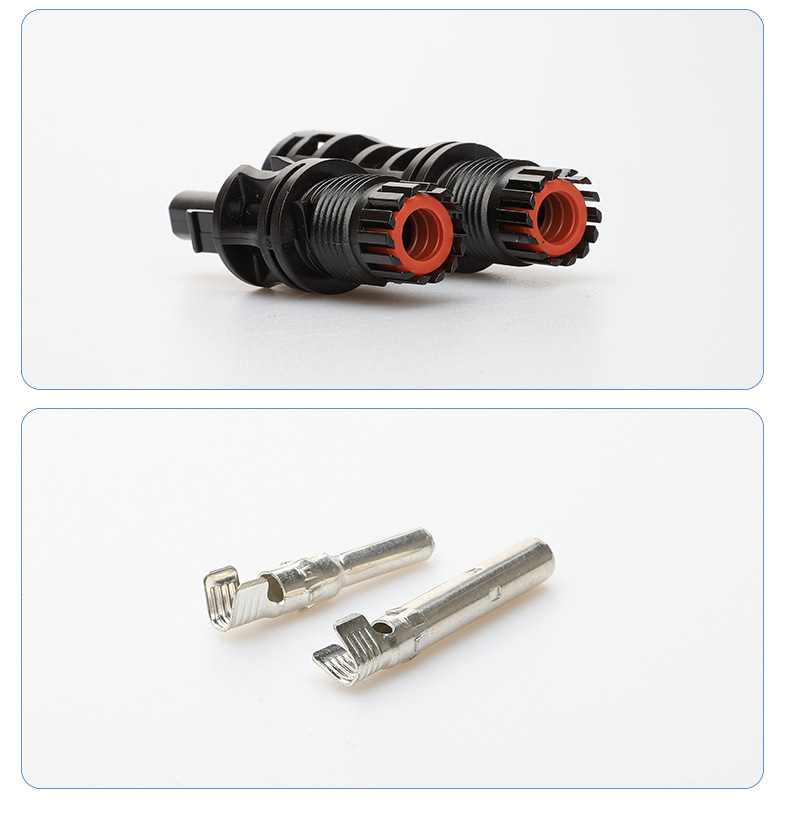

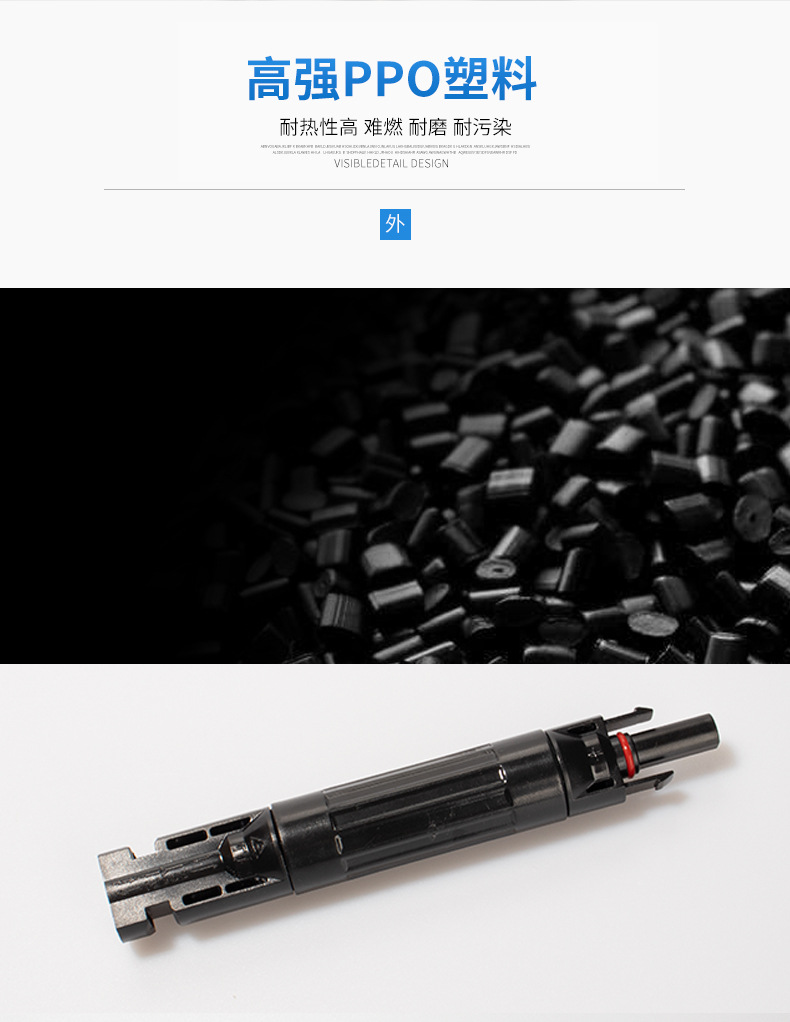

点击上图了解更多光伏连接器


]]>
光伏直流电缆外径 Fri, 20 Sep 2024 20:34:53 +0800 光伏直流电缆的外径大小因不同规格而异,通常在2.5mm至10mm之间。具体的外径大小取决于电缆的截面积、导体数量、绝缘层厚度等因素。

例如,2.5mm²规格的直流线外径大约为4.0mm-5.4mm,4.0mm^2规格的直流线外径大约为4.8-6.1mm,6.0mm^2规格的直流线外径大约为5.5-7.1mm,而10mm^2规格的直流线外径大约为7.0-8.6mm。

在选择光伏直流电缆外径时,需要考虑多个因素,如电流大小、电压等级、电缆长度、环境温度、安装方式等。一般来说,电缆的外径越大,电流承载能力越强,但相应地,电缆的重量和成本也会增加。

因此,在选择光伏直流电缆外径时,需要根据具体的项目需求、安装环境以及成本预算等因素进行综合考虑,选择最适合的规格。同时,也应注意选择质量可靠、符合相关标准的电缆产品,以确保光伏系统的安全稳定运行。

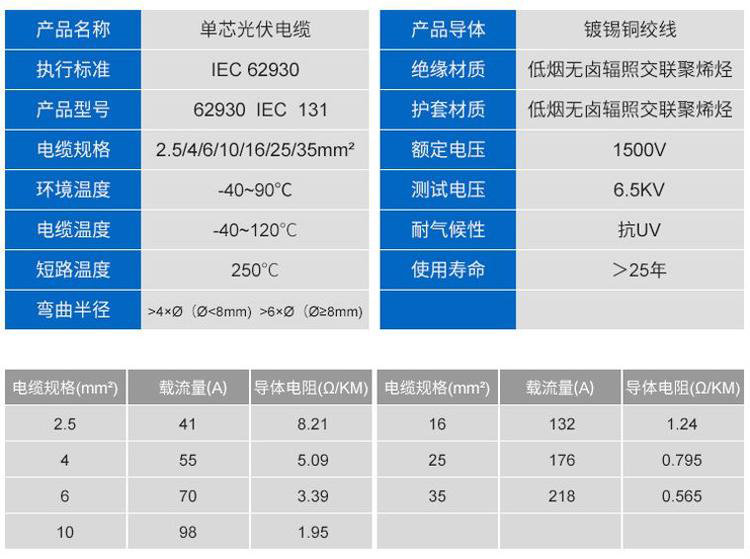

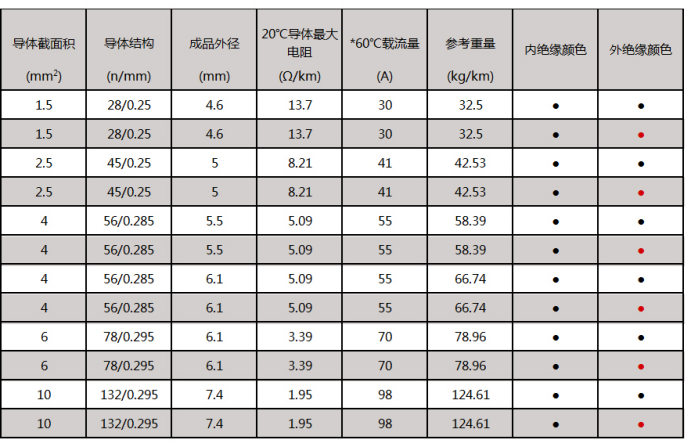

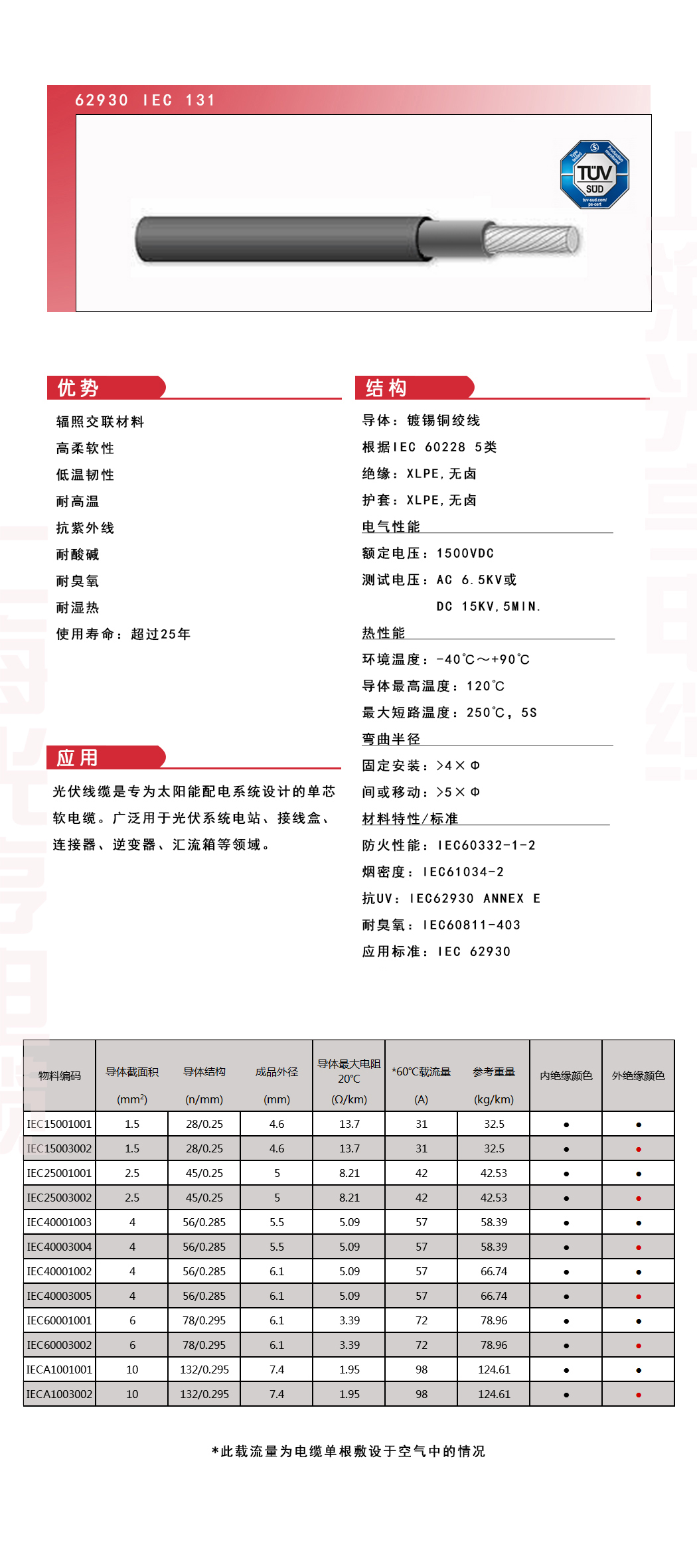

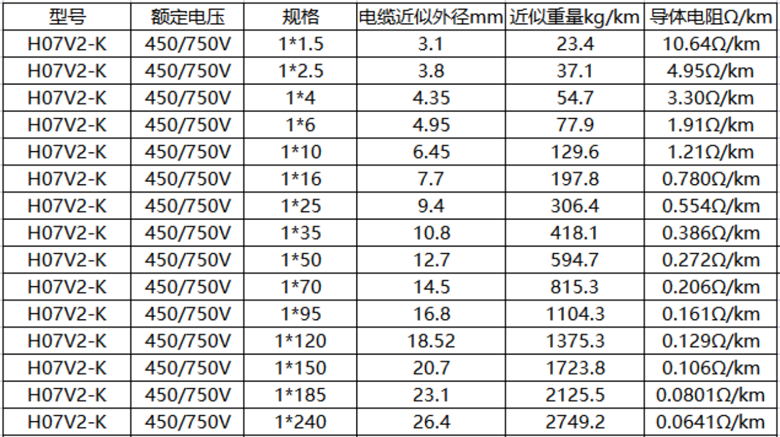

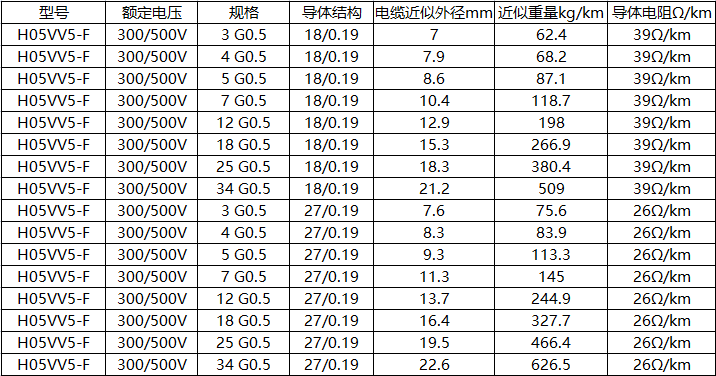

附表参考:


]]>
光伏直流电缆技术要求 Fri, 20 Sep 2024 20:34:53 +0800 光伏直流电缆的技术要求主要涉及电缆的结构设计、材料选择以及性能要求等方面,以确保其在光伏系统中的安全、高效和稳定运行。以下是一些关键的技术要求:

  1. 结构设计:光伏直流电缆的结构设计应满足光伏系统的特定需求。例如,电缆应具有足够的机械强度以应对户外环境的挑战,同时还应具备优良的柔韧性和耐磨性,以便于安装和维护。

  2. 材料选择:

  • 导体材料:导体应选用高导电率的材料,如铜或铝,以减小电阻和线路损耗。

  • 绝缘材料:绝缘层应选用具有良好的耐热性、抗老化性和耐电压击穿性能的材料,以防止电缆绝缘破损导致系统故障。

  • 护套材料:护套应选用具有优良耐候性、耐磨性和耐腐蚀性的材料,以保护电缆免受外界环境的损害。

  1. 性能要求:

  • 载流量:光伏直流电缆应满足光伏系统电流传输的需求,其载流量应根据系统的电流负载来确定,以确保电流的正常传输和降低线路损耗。

  • 耐电压等级:电缆的耐电压等级应满足光伏系统的电压要求,以确保电压的安全传输。

  • 抗紫外线、臭氧和化学品侵蚀:由于光伏直流电缆通常需要在户外环境下使用,因此应具备良好的抗紫外线、臭氧和化学品侵蚀的能力。

  • 阻燃性能:电缆应具备一定的阻燃性能,以降低火灾风险。

此外,光伏直流电缆还应符合相关的国家或国际标准,以确保其质量和安全性。在选择光伏直流电缆时,建议根据具体的光伏系统需求和环境条件进行综合考虑,选择符合技术要求、性能优良且价格合理的产品。


]]>
远东电缆和上上单价哪个有优势 Fri, 20 Sep 2024 20:34:53 +0800 远东电缆和上上电缆的单价优势取决于具体的产品类型、规格、市场供需情况等多种因素。因此,无法直接给出一个明确的答案。

要确定哪个品牌的电缆单价具有优势,建议您进行市场调研,了解当前市场上的价格趋势和竞争状况。您可以联系远东电缆和上上电缆的官方或授权经销商,咨询他们的价格策略和产品特点,以便进行比较。

同时,也要注意电缆的质量和性能对于使用效果和安全至关重要,因此价格并不是唯一的决定因素。您应该综合考虑产品的品质、可靠性、售后服务以及品牌声誉等因素,选择最适合您需求的电缆产品。

最后,建议您在购买电缆时与多个供应商进行比较,以获取更准确的价格信息和更全面的产品选择。


在品牌知名度方面,远东电缆和上上电缆都是国内电线电缆行业的知名品牌,具有较高的市场认可度和影响力。

远东电缆有限公司是中国综合实力位居前列的电线电缆制造企业,产品广泛应用于智能电力、智慧交通、智慧能源智能建设等领域。该公司拥有国内外先进生产设备和检测设备,产销连续多年位居行业前列,服务客户涵盖国内外知名企业,并曾荣获“全国质量奖”。

而上上电缆集团也是中国电线电缆行业的领军企业之一,其前身溧阳电线厂始于1967年国营时代,目前是中国最大的电缆制造商之一,也是中国唯一跻身全球线缆行业生产规模前十的企业。上上电缆的产品曾为天安门城楼改造、京沪高铁工程、三峡水利工程、北京奥运工程等国家重点项目所选用,展现了其卓越的品质和广泛的应用领域。

因此,无法简单地判断哪个品牌的知名度更高,这取决于市场定位、品牌传播、用户口碑等多种因素。每个品牌都有其独特的优势和特点,选择哪个品牌还需根据具体需求和实际情况进行综合考虑。


]]>

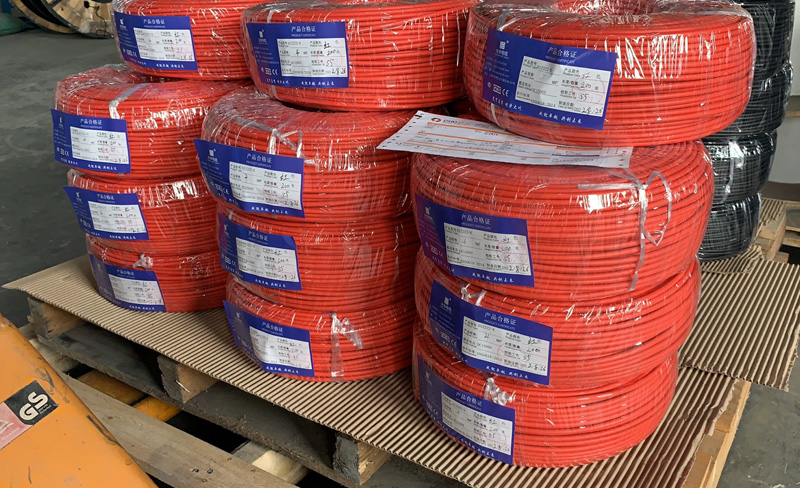

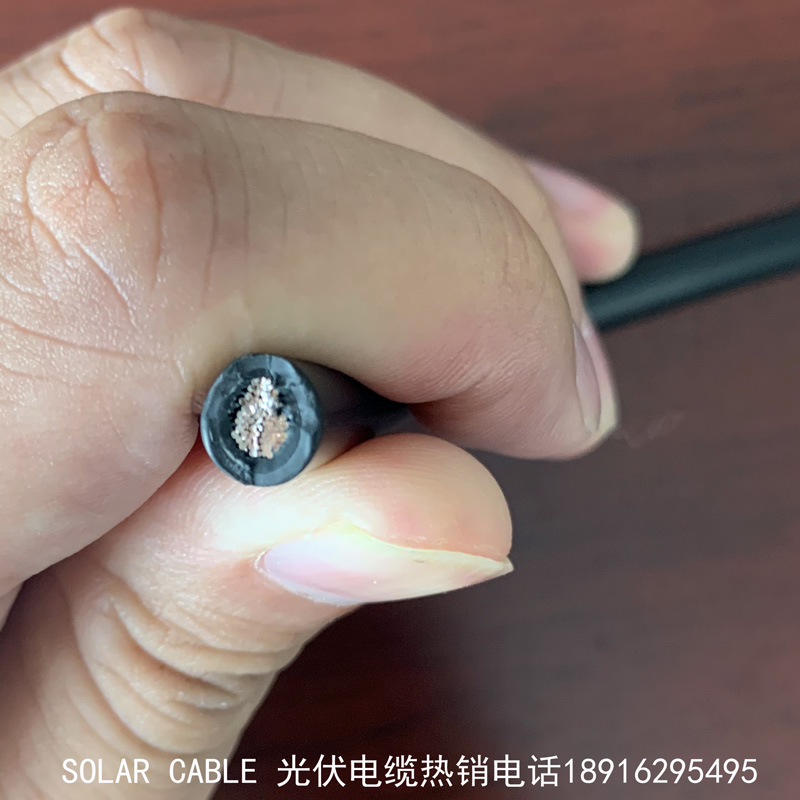

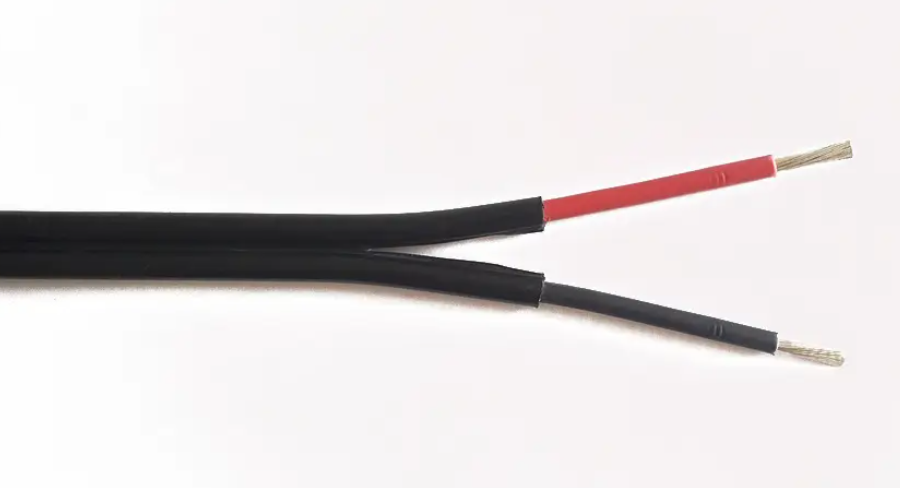

太阳能专用直流电缆线4平方是什么? Fri, 20 Sep 2024 20:34:53 +0800 太阳能专用直流电缆线4平方指的是专为太阳能光伏系统设计的、用于传输直流电的电缆,其导体截面积为4平方毫米。具体解析如下:


1. **太阳能专用**:这种电缆是专门为太阳能光伏发电系统定制的,适用于连接太阳能电池板、逆变器、控制器、蓄电池等光伏组件之间的直流电传输。由于光伏系统的工作环境通常包括户外的高温、低温、紫外线辐射、湿度、风沙等严酷条件,所以太阳能专用直流电缆在设计和材料选择上会充分考虑这些因素,确保其在长期户外使用中的电气性能稳定、耐候性强、机械强度高、抗紫外线、耐腐蚀等特性。


2. **直流电缆**:表明该电缆主要用于传输直流电。太阳能电池板产生的电能是直流电,从电池板到逆变器(将直流电转换为交流电供电网使用)或直接到储能设备(如蓄电池)的传输过程中,需要使用能够承受高直流电压、低电流损耗的专用电缆,以确保电力的有效传输和系统的安全运行。


3. **4平方**:这是指电缆导体的截面积为4平方毫米。导体截面积直接影响电缆的载流量,即能安全传输的最大电流大小。对于4平方毫米的电缆,其额定电流容量取决于具体的材料、绝缘类型、温度等级等因素,但通常情况下,这样的规格适用于中等功率的太阳能光伏系统,能够承载一定范围内的直流电流,确保电力传输效率和安全性。


太阳能专用直流电缆4平方的特点可能还包括:


- **专用护套材料**:使用耐候性优良的材料,如PV1-F(光伏电缆专用聚烯烃混合物),以抵抗紫外线、臭氧、水分、化学品等侵蚀。


- **低烟无卤**:为了提高消防安全,可能会采用低烟无卤材料,确保在火灾情况下产生较少的有毒有害烟雾。


- **特殊的结构设计**:可能包括双层绝缘、双层护套、加强型屏蔽等,以提高电缆的机械强度、抗电磁干扰能力以及适应复杂的安装环境。


- **符合光伏行业标准**:如IEC 60332(阻燃性)、IEC 60754(燃烧气体毒性)、IEC 60811(材料耐候性测试)等,确保电缆符合光伏系统的严格要求。


总之,太阳能专用直流电缆4平方是一种专为太阳能光伏系统设计的、适用于传输直流电、导体截面积为4平方毫米的电缆产品,具备适应户外恶劣环境、耐高压直流、低损耗传输、符合行业安全标准等特性。在光伏系统设计和安装时,应根据系统功率、电流需求、安装环境等因素,正确选择合适的电缆规格和类型。


]]>

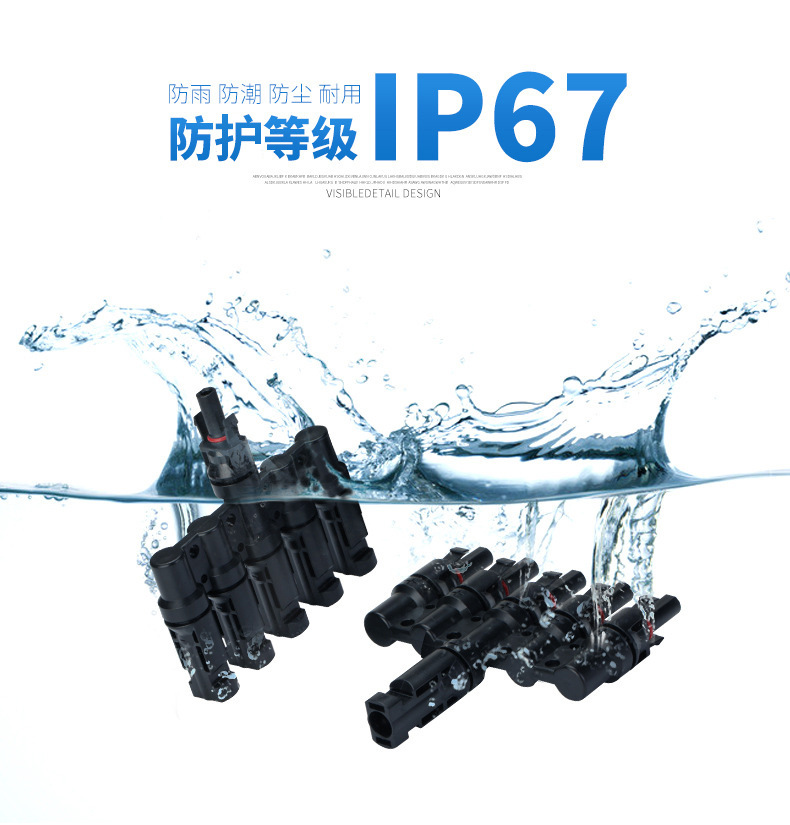

1500V光伏连接器 Fri, 20 Sep 2024 20:34:53 +0800 1500V光伏连接器是一种专为高电压太阳能光伏系统设计的电气连接器件,旨在实现光伏组件、汇流箱、逆变器等设备之间的安全、高效电能传输。这类连接器能够承受高达1500伏特的直流电压,相较于传统的1000V光伏连接器,它们显著提高了系统的电压等级,从而带来一系列优势,包括降低系统成本、提高发电效率和适应更大规模的光伏电站建设。以下是对1500V光伏连接器主要特性和应用场景的概述:


### 主要特性


#### 高电压等级

- **耐压能力**:支持最大工作电压为1500伏特直流(DC),能够适应现代光伏系统中更高的电压平台,以减少线损,提高系统的整体效率。


#### 大电流承载能力

- **电流容量**:通常可承载电流在45A及以上,能满足大功率光伏组件串的电流传输需求。


#### 安全与可靠性

- **电气隔离**:采用优质绝缘材料确保极间和对地的良好电气隔离,防止短路或漏电。

- **防触电保护**:设计有锁定机构和防护外壳,防止意外接触带电部件。

- **环境适应性**:具备良好的防水、防尘、防冻性能,能够在户外恶劣环境中长期稳定工作。

- **认证与标准**:通过国际认证如TUV、UL等,符合IEC、EN等相关标准,确保产品符合电气安全和性能要求。


#### 易用性与兼容性

- **快速插拔**:采用推拉式或旋转式锁扣设计,便于现场快速、安全地连接和断开。

- **标准化接口**:与MC4等主流光伏连接器接口兼容,确保与其他组件、配件的无缝对接。

- **接线便利**:电缆压接或预装接线端子设计,简化现场安装过程。


#### 物理与机械性能

- **耐久性**:材料和结构设计确保连接器在经历多次插拔、温度循环、机械振动等条件下仍能保持良好的电气性能。

- **抗老化**:外壳和接触件材料具有良好的抗紫外线和抗老化性能,延长使用寿命。


### 应用场景


#### 太阳能光伏电站

- **分布式屋顶光伏系统**:适用于住宅、商业建筑等小型分布式光伏项目,连接屋顶上的光伏组件串。

- **集中式大型光伏电站**:在大规模地面光伏电站中,用于连接成千上万块光伏组件,形成高电压、大电流的光伏阵列。


#### 光伏储能系统

- **电池储能系统**:与光伏储能电池的直流侧接口配合,实现光伏系统与储能设备的高效集成。


#### 光伏系统维护与升级

- **替换与扩展**:在现有光伏系统中替换旧的1000V连接器,或者在系统扩容时使用,以适应更高的电压需求。


#### 其他相关应用

- **测试设备**:用于光伏组件、逆变器等设备的出厂测试和现场验收测试。

- **接线盒、汇流箱**:作为接线盒、汇流箱内部或之间的连接元件,确保电能的有效汇集和传输。


### 市场与产品实例


多家厂商如上海光亨、安费诺科技(深圳)、PNTECH、竣铂连接器等都推出了1500V光伏连接器产品。这些产品通过技术创新和第三方认证,确保了在1500V系统中的安全可靠运行。用户在选购时应考虑产品的具体规格、性能指标、认证情况以及与现有系统组件的兼容性,以确保最优的系统整合效果。随着光伏行业对高电压系统的需求持续增长,1500V光伏连接器已成为推动太阳能发电技术进步和成本效益提升的关键部件之一。


]]>

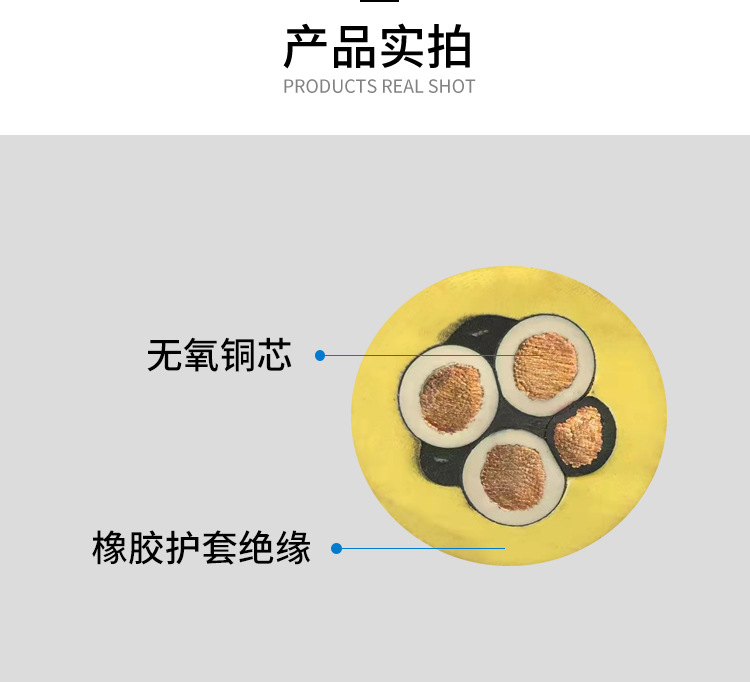

电镀耐腐蚀电缆 Fri, 20 Sep 2024 20:34:53 +0800 电镀耐腐蚀电缆是专为电镀设备及其工艺环境设计的一种特殊电缆,它具备优异的耐腐蚀性能以应对电镀过程中遇到的各种化学物质,同时保持良好的电气性能和机械性能。以下是对电镀耐腐蚀电缆特性的详细描述:


**耐腐蚀性**:

- 电缆的外护套材料通常选用耐酸、耐碱、耐盐的特殊化合物,如聚氨酯(PUR)、聚氯乙烯(PVC)或橡胶等,能有效防止酸、碱、盐类溶液对电缆的侵蚀。


**导电性**:

- 采用高纯度无氧铜作为导体材料,以确保电流传输效率高、电阻低、电损耗小。导体可能采用多股细铜丝绞合结构,增加柔韧性,便于在电镀设备内部狭小空间布线及应对机械应力。


**机械强度**:

- 电缆设计时考虑到电镀过程中可能遭受的机械应力,如拉伸、弯曲、扭转等,因此具有高强度抗拉、耐弯曲、耐磨的特性,确保在长期使用中不因机械应力导致绝缘破损或导体断裂。


**阻燃性**:

- 为了保障电镀作业的安全,电缆往往具有阻燃性能,即使在发生火灾的情况下也能限制火焰蔓延,降低火灾风险。


**温度适应性**:

- 电镀耐腐蚀电缆需能在电镀工艺常涉及的温度范围内稳定工作,其最低工作温度可能低至-15℃,而最高工作温度则可能达到70℃或更高,具体取决于电缆的绝缘和护套材料。


**屏蔽性能**:

- 一些高级电镀耐腐蚀电缆可能配备铜丝编织屏蔽层,以增强抗电磁干扰(EMI)能力,确保在电镀设备运行产生的电磁环境中,信号传输不受干扰,保持电镀过程的精确控制。


**绝缘与护套**:

- 绝缘层采用特殊配方的耐油、阻燃、混合绝缘材料,既能防止水分和化学物质渗透到导体,又能承受一定的温度和机械压力。

- 护套材料同样为耐油、阻燃、弹性专用护套料,不仅增强了电缆整体的耐化学腐蚀能力,还使其适用于户外或恶劣环境条件。


**导体结构**:

- 导体通常由多股精绞无氧铜丝组成,符合相关标准(如VDE0295),这种结构既保证了良好的导电性,又赋予电缆必要的柔韧性和抗拉强度。


综上所述,电镀耐腐蚀电缆是一种专为电镀工业设计的高性能电缆,通过选用耐腐蚀材料、优化结构设计、增强电气性能和机械性能,确保其在电镀设备的严苛环境中长期稳定工作,为电镀过程提供可靠的电力传输和信号控制支持。在实际应用中,应根据电镀工艺的具体要求和环境条件选择合适规格和等级的电镀耐腐蚀电缆。


]]>
美标线缆型号有哪些 Fri, 20 Sep 2024 20:34:53 +0800 美标线缆型号众多,涵盖了广泛的电气和通信应用领域。以下列举了一些常见的美标线缆型号分类及其代表性的例子,但并非全面列表:


### **电力电缆**


1. **NM-B**(Non-Metallic Sheathed Cable):非金属护套电缆,用于室内干燥环境的固定布线,如住宅、商业建筑的电源布线。


2. **UF-B**(Underground Feeder Cable):地下馈线电缆,适用于地下直埋或在潮湿环境中的电源布线,如户外照明、泳池泵、地下车库等。


3. **THHN/THWN**(Thermoplastic High Heat-resistant Nylon-coated / Thermoplastic Heat and Water-resistant Nylon-coated):热塑性耐热尼龙涂层电线,常用于工业、商业和住宅建筑的布线系统,包括照明、电机、控制电路等。


4. **XHHW**(Cross-linked High Heat-resistant Water-resistant):交联高耐热防水电线,适用于户外、潮湿环境和高温条件下的电力传输。


5. **MV**(Medium Voltage)电缆:中压电力电缆,用于配电系统中1kV至35kV的电力传输,包括XLPE(交联聚乙烯)绝缘电缆、EPR(乙丙橡胶)绝缘电缆等。


### **控制电缆**


1. **PVC Control Cable**(如CM, CMR, CMP):聚氯乙烯控制电缆,用于设备控制、信号传输和仪表连接,根据防火性能分为普通级(CM)、阻燃级(CMR)和耐火级(CMP)。


2. **Plenum-rated Control Cable**:空气处理空间专用控制电缆,适用于通风管道等空气处理设备内,具有严格的低烟、低毒要求。


### **通信电缆**


1. **UTP**(Unshielded Twisted Pair):非屏蔽双绞线,如Cat 5e、Cat 6、Cat 6a、Cat 7等,用于以太网、电话、监控等数据通信。


2. **STP**(Shielded Twisted Pair):屏蔽双绞线,如FTP、SFTP等,提供增强的电磁干扰(EMI)防护,适用于敏感环境或需要更高传输速率的应用。


3. **Coaxial Cable**(同轴电缆):如RG-6、RG-59等,用于电视、卫星电视、射频信号传输等。


### **特种电缆**


1. **Solar PV Cable**(光伏电缆):专为太阳能光伏系统设计的直流电缆,如TUV认证的光伏专用电缆,具有耐候、耐高温、阻燃等特性。


2. **Marine Cable**(船用电缆):适用于船舶、海洋平台等恶劣环境的电力、控制、通信电缆,具有防水、防腐、耐油、抗振动等特点。


3. **Fire Alarm Cable**(消防报警电缆):用于火灾报警系统的信号传输,如FPLR(Low-Smoke Zero-Halogen, Riser-rated)电缆,具备低烟无卤、阻燃、耐火等特性。


### **工业自动化与机器人电缆**


1. **PUR**(Polyurethane)电缆:聚氨酯电缆,具有高耐磨、耐油、耐化学、耐低温、抗水解等特性,适用于频繁移动、恶劣工况下的工业机器人、自动化设备连接。


2. **Flex**(Flexible Cord):柔性电缆,如SOOW、SJOOW等,用于便携式设备、临时电力供应、移动设备连接。


### **其他**


还有其他特定用途的美标线缆,如电梯电缆、矿用电缆、铁路电缆、飞机电缆、医疗电缆等,每个类别下又细分多种型号,具体型号通常由制造商根据市场需求和应用标准来命名和生产。


在选用美标线缆时,应根据实际应用环境、电气参数、安装条件、安全标准等要求,参考相关的美国国家标准(ANSI)、美国保险商实验室(UL)标准、美国国家电气规范(NEC)以及其他行业标准来确定合适的线缆型号。


]]>
ul2464线材规格有哪些? Fri, 20 Sep 2024 20:34:53 +0800 UL 2464 是美国保险商实验室(Underwriters Laboratories, UL)针对“机器用柔性电线”(Machine Tool Wire)制定的一项标准。该标准详细规定了电线在机械应力、温度、电性能、防火性能等方面的技术要求和测试方法,确保电线在特定应用场合(如工业自动化设备、机器人、机床等)中的安全性和可靠性。以下是对UL 2464电线的详细介绍:


### 特性与设计:


1. **导体**:采用符合ASTM B stranded copper (Type THHN/THWN/THW) 或其它等效标准的绞合裸铜线作为导体,具有良好的导电性和一定的机械强度。


2. **绝缘材料**:绝缘层通常采用聚氯乙烯(PVC)、交联聚乙烯(XLPE)、热塑性弹性体(TPE)等材料,具有良好的电绝缘性能、耐热性、耐化学腐蚀性和机械强度。绝缘颜色可根据需求采用彩色编码,便于识别电线功能。


3. **耐温等级**:根据绝缘材料的不同,UL 2464电线的额定工作温度范围可能为60°C、75°C、90°C、105°C等,适用于不同工作环境和负载条件。


4. **额定电压**:根据电线的绝缘厚度和结构,其额定电压可能为300V、600V或更高,适用于不同电压等级的电气设备和系统。


5. **阻燃性**:根据UL 2464标准要求,电线在火焰条件下应具有自熄性,即火焰移除后,电线能自行熄灭,防止火势蔓延。同时,电线燃烧时产生的烟雾和毒性气体应控制在一定范围内,以减少火灾时的二次危害。


6. **机械性能**:电线应能承受一定的拉力、弯曲、扭转、磨损等机械应力,保持良好的电气性能和机械完整性。


### 应用场景:


1. **工业自动化设备**:用于连接PLC、伺服电机、传感器、人机界面等设备,构成控制系统回路。


2. **机器人与机械手**:作为机器人内部动力和信号传输线,以及机器人与外围设备的连接线。


3. **机床设备**:用于机床内部电气控制、马达驱动、照明、信号传输等环节。


4. **其他工业设备**:如包装机械、印刷机械、电梯、空调系统、暖通设备等内部电气连接。


### 认证与标准:


UL 2464电线需经过严格的第三方实验室检测,获得UL认证标志,证明其符合以下标准:


- **UL 2464**:机器用柔性电线标准,规定了电线的结构、材料、性能要求、测试方法、标志等。


- **CSA C22.2 No. 2464**:加拿大标准协会(Canadian Standards Association, CSA)对应的标准,与UL 2464基本一致,适用于北美市场。


- **RoHS**:欧盟关于限制在电子电气设备中使用某些有害物质指令,要求电线不含铅、汞、镉、六价铬、多溴联苯(PBB)、多溴二苯醚(PBDE)等有害物质。


### 安装与维护:


1. **线径选择**:根据设备的电流需求、允许电压降、工作环境温度等因素,合理选择电线的导体截面积。


2. **敷设方式**:按照设备制造商的指引和相关电气规范,正确安装电线,如固定间距、弯曲半径、保护措施等。


3. **接头处理**:使用合适的连接器、端子、线鼻子等附件,确保电线与设备之间电气连接的可靠性和安全性。


4. **定期检查**:对已安装的电线进行定期维护检查,确认电线无破损、老化、过热等异常情况,确保电线的长期稳定运行。


综上所述,UL 2464电线是一种专为工业设备设计的柔性电线,具有优异的电气性能、机械强度、耐温性、阻燃性等特性,广泛应用于各种工业自动化、机器人、机床等领域。在选用和安装时,应遵循相关标准和规范,确保电线与设备的兼容性和安全性。



]]>

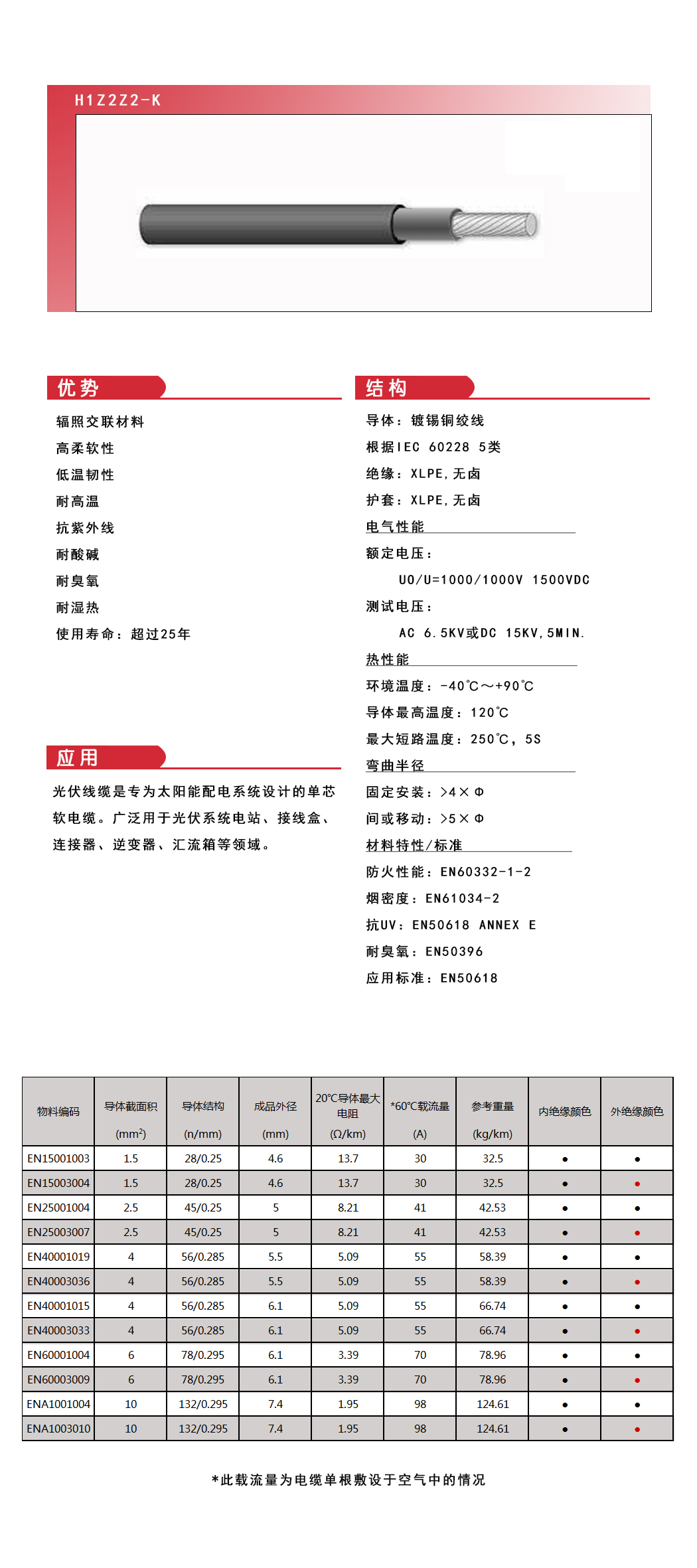

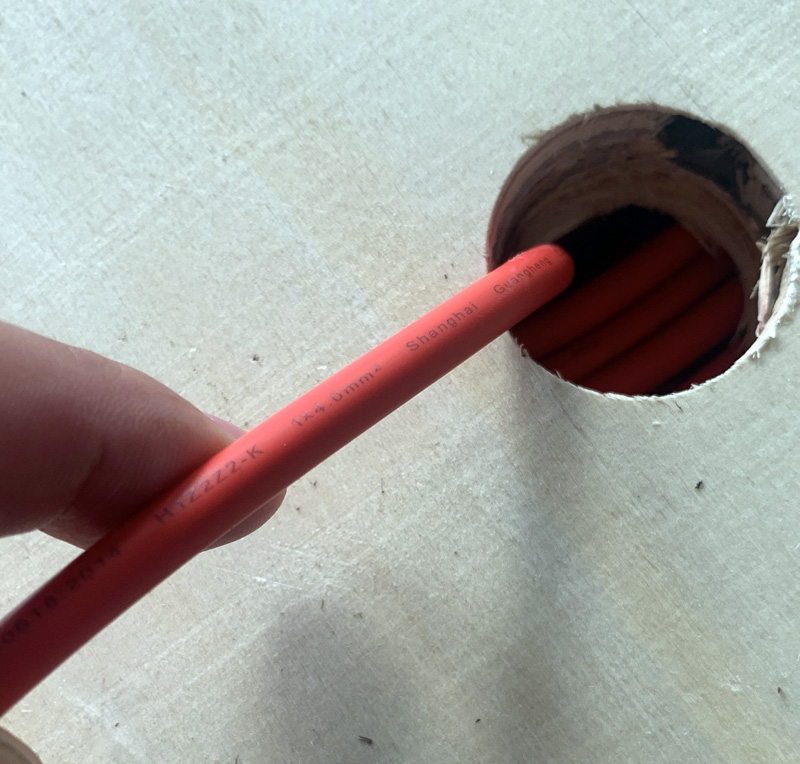

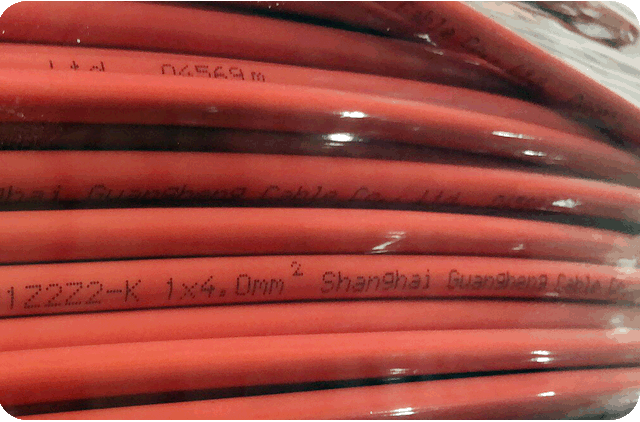

H1Z2Z2-K1×4和PV1-F1×4哪个更好一些? Fri, 20 Sep 2024 20:34:53 +0800 比较H1Z2Z2-K1×4和PV1-F1×4两种光伏电缆的选择,需要依据实际应用需求和项目条件来评估其各自的优劣。以下是对两者特点的对比分析:


**H1Z2Z2-K1×4:**

- **双层绝缘结构**:H1Z2Z2-K型电缆采用了双层绝缘设计,这通常意味着它具有更强的电气绝缘性能和抗机械损伤能力,适合在环境条件较为严苛或对电缆保护要求较高的场合使用。

- **额定电压与电流承载能力**:H1Z2Z2-K型电缆的额定电压为DC:1.5kV,比PV1-F型电缆的DC:1.0kV更高,这意味着它能够在更高的电压系统中安全运行,对于电压等级较高的光伏系统更为适用。同时,其承载电流的能力可能也与PV1-F型电缆相当或更高,具体取决于电缆的具体规格和制造标准。

- **防火、阻燃性能**:作为光伏电缆,H1Z2Z2-K型号很可能具备良好的防火和阻燃特性,这对于确保光伏系统的安全至关重要,尤其是在发生火灾时能有效阻止火势蔓延。


**PV1-F1×4:**

- **单一绝缘层**:PV1-F型电缆采用的是单一绝缘层设计,相对于H1Z2Z2-K型的双层绝缘,其结构可能相对简单,重量可能较轻,安装成本可能较低。

- **额定电压与电流承载能力**:PV1-F型电缆的额定电压为DC:1.0kV,适用于电压等级较低的光伏系统。尽管其电压等级低于H1Z2Z2-K型,但如果系统设计电压在该范围内,仍能满足要求。同样,其电流承载能力需参照具体规格,但一般情况下能满足常规光伏组件串的电流传输需求。

- **适用范围**:PV1-F型电缆可能是光伏行业早期或标准应用中常见的电缆类型,适用于大多数普通环境下的光伏系统安装,尤其在对成本控制较为敏感且系统电压不高的项目中更具吸引力。


**总结:**


**H1Z2Z2-K1×4** 由于其双层绝缘结构、更高的额定电压和可能更优秀的防火阻燃性能,更适合应用于电压等级较高、环境条件复杂或对电缆安全性要求极高的光伏系统中。虽然成本可能会相对较高,但其提供的额外保护和适应性可能对长期运行的安全性和可靠性更有保障。


**PV1-F1×4** 则更适合应用于电压等级不超过1.0kV、环境条件较为温和、对成本控制要求较高的光伏项目。其单一绝缘层设计简化了结构,可能降低了重量和成本,对于满足常规光伏系统需求是足够的。


因此,选择哪一种电缆更好,实际上取决于具体的项目需求:

- 如果您的光伏系统电压等级接近或超过1.5kV,或者现场环境要求电缆具备更高级别的防护性能,那么H1Z2Z2-K1×4可能是一个更好的选择。

- 如果您的光伏系统电压在1.0kV以下,现场环境条件较为普通,且预算有限,PV1-F1×4则可能是更具性价比的解决方案。


在实际应用中,还需结合其他因素如电缆的耐候性、柔韧性、安装便捷性以及当地的法规标准等进行综合考量。如有详细的技术参数表或项目具体要求,可进一步对比以做出最优决策。


]]>
光伏电缆线为什么可以防晒? Fri, 20 Sep 2024 20:34:53 +0800 光伏电缆线之所以能够防晒,主要是因为它们采用了特殊的材料和设计来抵抗紫外线辐射、高温、湿度和其他环境因素的影响,从而确保在长时间暴露于户外阳光下的情况下仍能保持良好的电气性能和较长的使用寿命。以下是光伏电缆线实现防晒功能的几个关键方面:


1. **专用护套材料**:

   - **抗紫外线(UV)稳定剂**:光伏电缆的外护套通常含有特殊的抗紫外线添加剂或稳定剂,这些化学成分能够吸收、反射或散射紫外线,防止其穿透护套并损伤内部绝缘层和导体。抗紫外线稳定剂可以有效减缓电缆材料因长期紫外线照射而引发的老化、脆化和颜色褪变。


2. **耐候性聚合物**:

   - **低烟无卤(LSZH)或聚烯烃(如PE、XLPE)**:光伏电缆常常采用具有良好耐候性的低烟无卤材料或聚乙烯(PE)及其交联版本(XLPE)作为护套材料。这类材料本身具有优异的耐热、耐寒、耐化学腐蚀和抗紫外线性能,能够在极端天气条件下保持物理和电性能稳定。


3. **护套厚度与结构**:

   - **加厚护套**:相较于普通电缆,光伏电缆可能设计有更厚的外护套层,以提供更好的隔热效果和对紫外线的屏蔽能力。

   - **多层护套结构**:部分高端光伏电缆可能采用多层护套设计,如内、外双层护套,其中外层特别针对防晒、抗紫外线性能优化,进一步增强防护效果。


4. **颜色选择**:

   - **深色护套**:虽然浅色材料反射阳光的效果更好,但深色护套(如黑色)在光伏应用中较为常见,这是因为它们能够吸收更多热量,有助于减少电缆内部与外部环境之间的温差,从而降低因热应力导致的材料疲劳和性能下降。同时,深色护套中的抗紫外线添加剂也能有效抵抗紫外线侵害。


5. **行业标准与认证**:

   - **TUV莱茵认证**:如您提供的信息所示,某些光伏电缆需符合德国TUV莱茵颁发的TUV MARK证书,这意味着它们已经通过了严格的测试和评估,确保在包括抗紫外线在内的多项性能指标上满足国际高标准。例如,符合IEC 60332、IEC 60754、IEC 60811等标准的光伏电缆不仅防晒,还具备阻燃、低烟、无卤素等特性,确保在火灾或其他紧急情况下的安全性。


综上所述,光伏电缆线能够防晒是由于采用了具有抗紫外线性能的专用护套材料,设计了适应户外环境的护套结构,并且符合严格的行业标准和认证,这些综合因素共同保证了电缆在长期户外暴露条件下能够抵御紫外线损害,保持其电气性能和延长使用寿命。


]]>

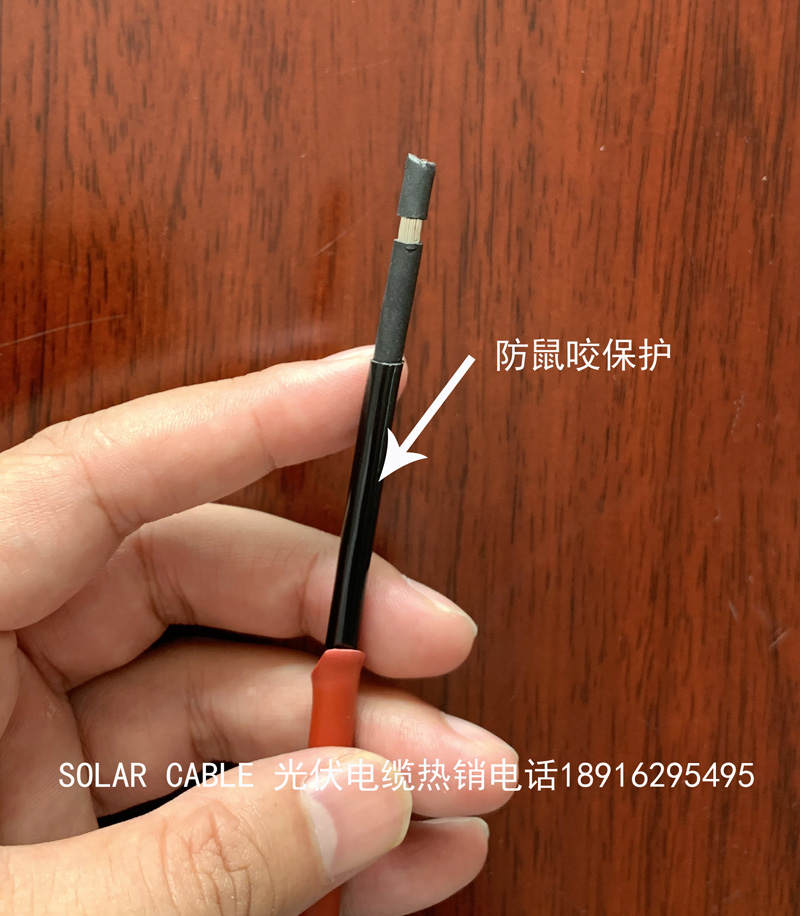

什么是防鼠咬光伏电缆 Fri, 20 Sep 2024 20:34:53 +0800 防鼠咬光伏电缆是专门设计用于太阳能光伏系统中,以防止啮齿类动物(如老鼠、松鼠等)对电缆造成破坏的一种特殊电缆类型。这类电缆通过采用特定的材料、结构和防护措施来增强电缆的耐咬性能,确保光伏系统的长期稳定运行。以下是防鼠咬光伏电缆的一些关键特点和设计要点:


1. **特殊护套材料**:

   - 防鼠咬光伏电缆通常采用具有较强耐磨性和抗咬性的护套材料,如增强型聚乙烯、特殊配方的PVC或硅橡胶以及尼龙层等,这些材料不易被啮齿动物轻易啃咬穿透。


2. **双重或多重铠装**:

   - 为了进一步增强电缆的机械强度和防咬能力,防鼠咬光伏电缆可能采用钢丝铠装、钢带铠装或双层铠装结构。例如,GYXTS防鼠咬光缆就采用了细钢丝铠装加上钢带铠装的双铠装设计,使得电缆外层更为坚固,难以被啮齿动物咬断。


3. **化学防护添加剂**:

   - 在电缆的塑料粒子中添加专用的防鼠剂或防蚁剂,如DH-600和DH-203。这些添加剂在电缆生产过程中融入到绝缘层和护套中,使得电缆散发出令啮齿动物厌恶的辛辣异味或苦味,从而起到驱避作用,阻止其对电缆产生兴趣。


4. **物理防护结构**:

   - 除了化学防护外,部分防鼠咬光伏电缆可能还采用特殊的物理防护层或结构设计,如增加硬质防护外壳、采用不规则形状的护套以降低啮齿动物的咬合舒适度等。


5. **耐候性与环境适应性**:

   - 作为光伏电缆,防鼠咬型号同样需要具备出色的耐候性,能够在户外长期暴露于紫外线、温度变化、湿度、化学侵蚀等恶劣环境中保持稳定的电气性能和机械强度。


6. **电气性能与安全标准**:

   - 除了防鼠咬特性外,防鼠咬光伏电缆仍需符合光伏电缆的基本电气性能要求,如低电容、高耐压、适应直流特性和符合光伏行业标准(如TUV、IEC 60332、UL 4703等),确保在光伏系统中的安全运行和高效能量传输。


7. **型号与应用**:

   - 防鼠咬光伏电缆有多种型号可供选择,如PV1-F系列、H1Z2Z2-K系列等,用户应根据光伏系统的具体要求(如电压等级、电流容量、敷设环境等)选择合适的型号。


综上所述,防鼠咬光伏电缆集成了特殊的防咬材料、结构设计和化学防护手段,旨在有效防止啮齿动物对电缆造成损害,同时保持光伏电缆应有的电气性能和环境适应性。在设计和建设光伏系统时,尤其是在鼠害较为严重的地区或地下、地表敷设的场合,选用防鼠咬光伏电缆可以显著提高系统的可靠性,减少因电缆损坏导致的故障和维护成本。


]]>
4平方光伏线外径多粗? Fri, 20 Sep 2024 20:34:53 +0800 光伏线的外径会受到其结构(包括导体、绝缘层、护套等各部分的厚度)以及所采用的具体材料和制造工艺的影响。对于4平方毫米(mm²)的光伏电缆,其外径范围可能因不同制造商和产品规格略有差异,但一般来说,可以参考以下信息:


光伏电缆(如型号H1Z2Z2-K 1×4mm²或PV1-F 1×4mm²)的外径通常会比同规格的普通电力电缆(如YJV 1×4mm²)略大,这是因为光伏电缆为了增强耐候性和安全性,可能会有更厚的绝缘层和护套。具体外径尺寸可以从以下几个来源的信息中推测:


- 根据之前提供的信息,国标4平方毫米的BVR电线(一种多股软线,与光伏电缆结构不同)完成外径为4.2~4.8mm,这包括了导体、绝缘层及可能的护套。光伏电缆由于其特定设计和额外保护,外径可能会更大一些。


- 光伏电缆的设计往往注重户外使用的耐用性,其绝缘和护套材料可能较厚,以提供更好的机械保护和环境适应性。然而,没有直接给出4平方光伏线的标准外径数据。


由于光伏电缆的具体外径数据未在上述资料中直接提及,且光伏电缆的外径受其设计特性和所采用材料影响较大,若要获取准确的外径数值,建议查阅相关光伏电缆产品手册、制造商规格表或直接向电缆供应商咨询。这些专业资料或直接询问将提供最准确的外径尺寸信息,以确保在设计和安装光伏系统时使用合适的电缆尺寸和配件。


总结来说,尽管无法给出一个精确的数值,但可以预期4平方毫米光伏线的外径会大于普通4平方电线,且可能落在5.0~6.1mm这个区间之上,具体数值需要参照光伏电缆产品本身的规格数据。


]]>
16mm²光伏电缆线 Fri, 20 Sep 2024 20:34:53 +0800 16mm²光伏电缆线是一种专门用于太阳能光伏系统的电缆,它的导体截面积为16平方毫米。这种电缆适用于太阳能电池板与逆变器、控制器和其他电气部件之间的连接,负责传输由太阳能电池板产生的直流电。


16mm²光伏电缆的特点包括:


1. **耐候性**:由于光伏系统常年暴露在户外,因此这种电缆需要具有优异的耐紫外线、耐老化、耐高低温和耐湿热性能,确保在恶劣气候条件下仍能保持良好的电气性能和物理性能。


2. **电气性能**:具有良好的绝缘性能,能承受较高的工作电压,并且允许通过一定的额定电流,确保电能传输的效率和安全性。


3. **机械性能**:具备足够的机械强度和柔韧性,方便在光伏阵列的安装过程中进行布线,并能抵抗一定程度的机械应力。


4. **防火和环保**:很多高质量的光伏电缆还会满足额外的防火等级要求,并且采用无卤素材料,符合环保要求。


在选择16mm²光伏电缆时,需根据光伏电站的实际设计参数(如最大工作电流、电压降、电缆长度等)以及安装环境来确定是否合适。同时,应确保所选电缆产品符合相关国际或国内光伏电缆的标准和认证要求。



]]>
35平方光伏电缆 Fri, 20 Sep 2024 20:34:53 +0800 35平方光伏电缆是一种专为太阳能光伏发电系统设计的电缆,其特点是导体截面积为35平方毫米。这种电缆适用于连接光伏组件到汇流箱、逆变器以及其他相关电气设备,用来传输从太阳能电池板产生的直流电。


35平方光伏电缆因其较大的导体截面积,所以载流量较大,适合在大功率光伏系统中使用,以确保电能有效且安全地传输。此类电缆的特性通常包括:


1. 耐候性:具有优秀的耐紫外线、耐臭氧、耐湿热、耐寒热、耐风化等特性,能够在恶劣的室外环境中长期稳定工作。

2. 电气性能:具备良好的绝缘性能和耐电压冲击能力,保证在各种工况下电缆的安全运行。

3. 物理性能:高强度、抗磨损,能够承受一定的机械应力,如安装固定时的拉力。


在选购和使用35平方光伏电缆时,需要参照具体的系统设计参数,如预期的最大电流负载、工作电压、电缆敷设条件等,结合国际或国家标准选择符合要求的产品。此外,部分光伏电缆还通过了如TUV、UL等第三方认证机构的测试,确保其符合行业标准并在目标市场上得到认可。



]]>
70平方光伏电缆 Fri, 20 Sep 2024 20:34:53 +0800 70平方光伏电缆指的是电缆的横截面积为70平方毫米的太阳能光伏专用电缆。这类电缆主要应用于大型光伏发电系统中,用于连接太阳能电池板与逆变器或者其它电气设备,负责高效、安全地传输电能。


由于需要长期在户外环境下工作,70平方光伏电缆的设计与制造必须满足严格的性能要求,包括但不限于:


1. 耐候性:能够抵抗紫外线照射、风雨侵蚀以及极端温度变化(高温或低温)的影响。

2. 电气性能:具备优良的绝缘性能和耐压能力,确保在大电流传输过程中安全可靠。

3. 机械性能:具有较高的抗拉强度和耐磨性,以应对安装过程中的物理应力。


在选用70平方光伏电缆时,应根据光伏系统的具体配置、功率大小、电压等级以及安装环境等因素进行合理选型,确保其能满足系统长期稳定运行的要求。同时,购买和使用时应遵循相关国家及行业标准,确保产品的质量和安全性。



]]>
50平方的光伏电缆 Fri, 20 Sep 2024 20:34:53 +0800 50平方的光伏电缆一般是指电缆的横截面积为50平方毫米的太阳能光伏专用电缆,主要用于光伏发电系统的直流侧,连接太阳能电池板和逆变器等设备,传输电能。


这种电缆通常具有良好的耐候性、抗紫外线、耐寒耐热、机械强度高等特点,以适应户外复杂环境下的长期使用。在选择光伏电缆时,不仅要考虑电缆的截面积(直接影响其载流量),还要根据实际使用环境和设备需求来选择合适的电缆类型和材质。


例如,50平方的光伏电缆按照电压等级可分为1kV、1.5kV等不同规格,按照结构又可分为单芯和多芯等不同类型。在实际应用中,请务必参考相关设计规范和厂家推荐选型。


需要了解50平方光伏电缆载流量、电阻等技术参数请与我们销售联系。18916295495苏经理




]]>
PV CABLE是什么电缆 Fri, 20 Sep 2024 20:34:53 +0800 PV CABLE是指光伏电缆(Photovoltaic Cable),它是专门为太阳能光伏系统设计的专用电缆,主要用于连接太阳能电池板和其他光伏系统组件,例如控制器、逆变器以及电源分配单元等。光伏电缆必须具备出色的耐候性、耐热性、抗紫外线和耐化学腐蚀能力,因为它们会长期暴露在户外环境条件下,且需要在恶劣的气候条件下保证电力传输的安全和效率。


在结构上,光伏电缆常常采用特殊设计的绝缘材料和护套材料,以适应太阳能光伏系统的特定工作环境,包括宽泛的工作温度范围、良好的机械强度以及防止水分渗透的能力等。这些电缆需满足相关国际或国家标准,确保在长时间运行下仍能保持稳定的电气性能和安全性能。


]]>
SOLAR CABEL是什么 Fri, 20 Sep 2024 20:34:53 +0800 SOLAR CABLE是指太阳能电缆,这是一种专门设计用于太阳能光伏系统(Photovoltaic System, PV System)内部连接的电缆。这类电缆能够承受户外极端天气条件,比如高温、低温、紫外线辐射和湿气,并且其电气性能能够在长时期内保持稳定。在太阳能发电系统中,太阳能电缆主要用于连接太阳能电池板、逆变器、汇流箱以及其他相关的电气设备。


太阳能电缆通常具有良好的耐候性、耐热老化性、抗紫外线能力和高绝缘性能,以确保整个光伏发电系统在各种环境下安全可靠地运行。由于太阳能系统的寿命通常较长,因此所使用的电缆也需要有相应的耐用性和长寿命周期特点。


]]>

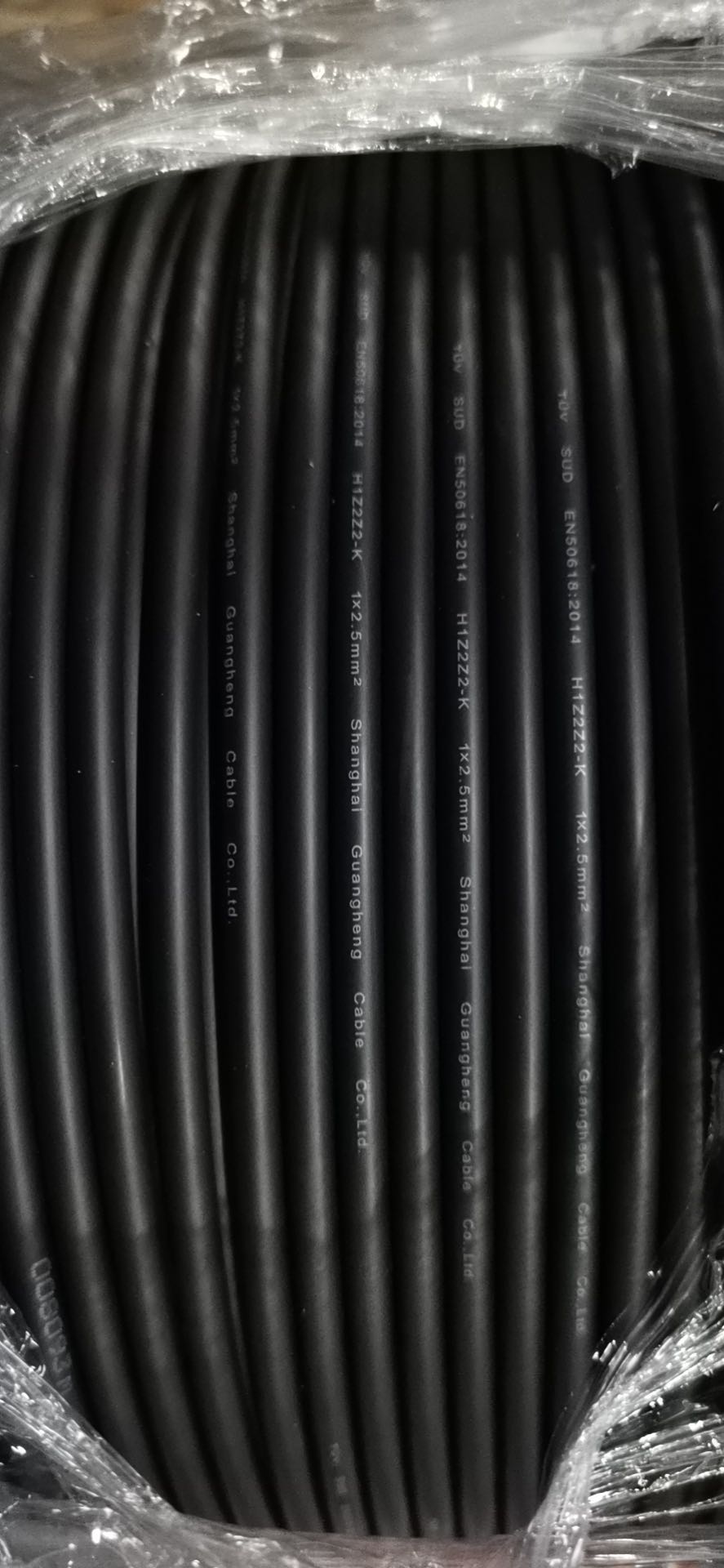

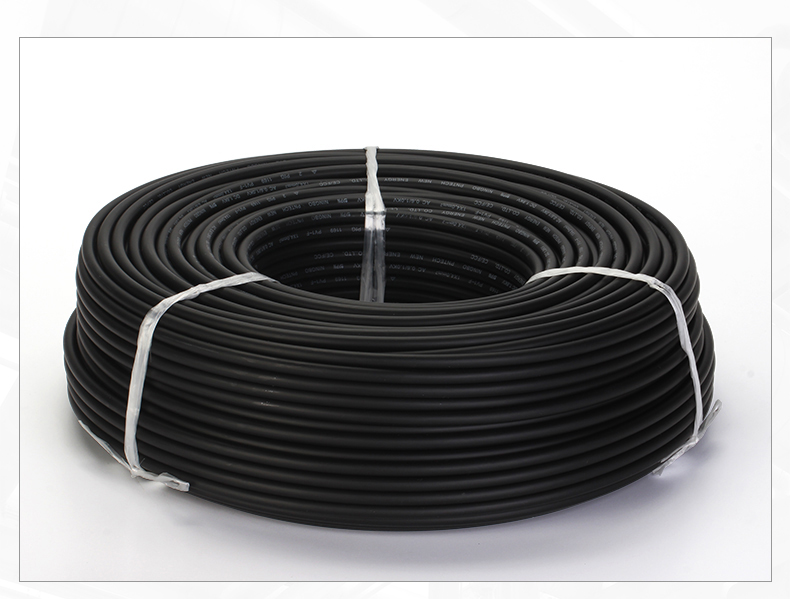

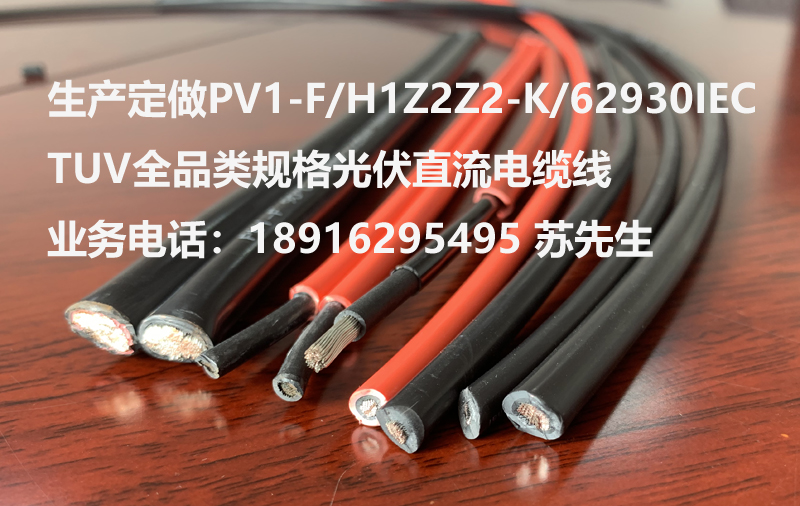

TÜV SÜD EN50618 H1Z2Z2-K ( 62930 IEC131 ) 1X** mm2 DC1.5KV -40℃~ +90℃ UV Res. ( PV1-F 1X** mm2 ) HALOGEN FREE LOW SMOKE Fri, 20 Sep 2024 20:34:53 +0800 TÜV SÜD  EN50618  H1Z2Z2-K  ( 62930 IEC131 )  1X** mm2  DC1.5KV  -40℃~ +90℃  UV Res.  ( PV1-F 1X** mm2 ) HALOGEN FREE LOW SMOKE是一种太阳能光伏电缆。

(1)导  体:镀锡铜丝绞线

(2)绝缘:125℃  XLPO

(3)护套:125℃  XLPO

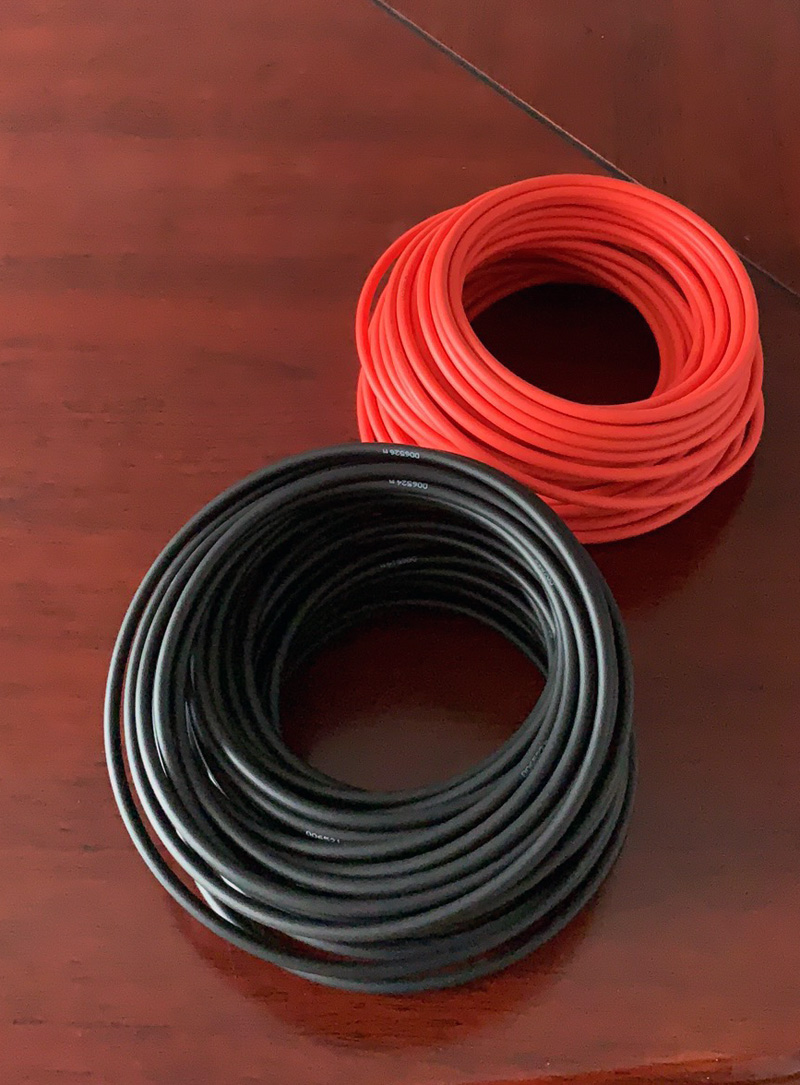

(4)颜色:绝缘: 白色或黑色   护套:黑色或红色

 ( 5 )印字内容:(按客户要求)



需要技术和销售支持请联系苏经理电话:18916295495

]]>
PV1-F1*4和H1Z2Z2-K1*4怎么选择? Fri, 20 Sep 2024 20:34:53 +0800 在选择光伏直流电缆时,尤其是针对PV1-F1*4和H1Z2Z2-K1*4这两种类型,需要考虑以下几个关键因素:


1. **额定电压与电流承载能力**:

   - 根据之前的信息,H1Z2Z2-K1*4额定电压均为1.5千伏直流(DC),PV1-F1*4额定电压均为1.0千伏直流(DC,1.8KV实际是开路电压)


2. **绝缘材料**:

   - PV1-F通常采用LSZH(Low Smoke Zero Halogen)材料作为绝缘层,这种材料在燃烧时产生较少的烟雾和有毒卤素气体,适合对环保和安全要求较高的场所。

   - H1Z2Z2-K则采用XLPE(Cross-linked Polyethylene)交联聚乙烯作为绝缘材料,XLPE具有更高的耐热性、机械强度和更优良的电性能,尤其适用于需要长期耐受较高温度和大电流负荷的场合。


3. **认证与标准**:

   - H1Z2Z2-K是按照TUV EN50618:2014版本的标准设计制造,且根据信息,PV1-F的认证是2PFG1169可能已不再更新或续费,这意味着H1Z2Z2-K可能是更新且符合现行最新标准的产品。


4. **性能升级与适用场景**:

   - H1Z2Z2-K是PV1-F基础上升级优化的型号,特别适合配套光伏电站电气设备性能升级的需求,尤其是在电气性能和使用寿命上有一定的提升。


因此,在实际选择过程中,您应该考虑以下几点:

- 工程项目的设计要求,包括系统电压、电流需求以及安装环境。

- 对于电缆的耐温等级、耐候性(如紫外线耐受、耐寒性等)和安全性(如阻燃性能)的具体要求。

- 验证产品是否具备最新的认证和标准,确保符合当地法规和项目要求。

- 经济性和性价比,比较两种电缆在性能提升上的价值与其成本差异。


综合以上因素,并结合项目具体情况和供应商提供的详细技术参数及服务保障,您可以做出最适合的选择。如果条件允许,优选通过权威机构认证且符合最新标准的H1Z2Z2-K1*4光伏电缆可能是更为长远和稳健的选择。同时,请务必与专业技术人员沟通并参考最新的市场和技术动态。


]]>
H1Z2Z2-K1*4的最大电流是多少? Fri, 20 Sep 2024 20:34:53 +0800 H1Z2Z2-K1*4的最大电流是多少?

答:55A


]]>
H1Z2Z2-K1*6的外径是多大 Fri, 20 Sep 2024 20:34:53 +0800 H1Z2Z2-K1*6的外径是多大?常规外径在6.1mm,每个厂家生产的标准区间略有不同,一般有5.5mm到6.5mm,每个阶段时期,产品的更新也会带来光伏电缆外径的改变。

]]>
光伏电缆 Fri, 20 Sep 2024 20:34:53 +0800 光伏电缆,英文名为Photovoltaic Cable或简写为PV Cable,是专为太阳能光伏发电系统设计制造的一种特殊用途电缆。这种电缆主要用于连接太阳能电池板(光伏组件)、逆变器、汇流箱、配电柜等光伏发电系统中的各个部件,以传输直流电(DC)或交流电(AC),确保太阳能能源的有效采集、转换和传输。


光伏电缆的特点包括:


1. **耐候性强**:光伏电缆特别设计用于户外环境,能够在极端条件下长时间稳定工作,包括抵抗紫外线照射、高温、严寒、湿度、风化、雨雪侵蚀等。


2. **绝缘材料**:采用特殊配方的绝缘材料,如辐照交联聚烯烃,能在长期高温下保持良好的电气性能,同时还能抵御紫外线和臭氧的侵害,减小老化带来的影响。


3. **导体性能**:通常选用优质铜或镀锡铜作为导体,以降低电阻和提高传输效率,同时能承受较大的直流电流和瞬间短路电流。


4. **阻燃性**:光伏电缆往往需要满足较高的阻燃要求,即使在发生火灾的情况下也能有效延缓火焰蔓延,提高系统的安全性。


5. **寿命长**:设计寿命一般超过25年,期间需要保持稳定的电气性能和机械强度,以确保光伏发电系统的长期稳定运行。


6. **标准严格**:光伏电缆需遵循相关的国际和国内标准,例如IEC 60228、IEC 60332、IEC 60754等,以确保产品质量和安全。


7. **分类多样**:根据系统需求,光伏电缆可分为直流光伏电缆(连接组件间的串联和并联电缆)和交流光伏电缆(连接逆变器、变压器至电网或用户的电缆)。


]]>
电力电缆是什么 Fri, 20 Sep 2024 20:34:53 +0800 电力电缆是一种专用于传输和分配电能的电缆产品,它在电力系统中扮演着至关重要的角色,用于连接和传递高压、中压或低压电能。电力电缆主要由以下几个部分构成:


1. 导体:电缆的核心部分,负责传导电流,通常由高导电性能的金属如铜或铝制成,有时也会使用铜包铝等复合材料。


2. 绝缘层:围绕导体设置的一层或多层材料,旨在保证电流仅在导体内流动而不泄漏至外部,常用的绝缘材料包括聚氯乙烯(PVC)、交联聚乙烯(XLPE)以及其他满足不同电压等级要求的绝缘材料。


3. 保护层:覆盖在绝缘层外面,提供机械保护,防止外界环境对电缆造成损害,如磨损、水分入侵、化学腐蚀等。保护层可以是聚氯乙烯、聚乙烯、钢带铠装或其他复合材料。


4. 铠装层(如果适用):对于某些特定应用,特别是需要增强机械强度和防外界物理损伤的地方,电缆还会增设铠装层,如钢丝铠装或铝带铠装。


电力电缆按电压等级分为高压电缆、中压电缆和低压电缆;按使用环境和场所的不同,又可划分为地下电缆、海底电缆、矿用电缆、架空电缆等多种类型。随着技术的发展,电力电缆还具有多种特殊性能,比如耐高温、耐火、防水、防腐蚀等,以适应不同应用场景的需求。


电力电缆广泛应用于城市电网、变电站引出线路、工矿企业内部供电系统、跨江河海的水下输电线路等各种电力传输场合。相比于架空线路,电缆铺设在地下或水中,减少了空间占用,增强了供电可靠性,并且美化了城市景观。


]]>
什么是电缆厂 Fri, 20 Sep 2024 20:34:53 +0800 电缆厂家指的是专门从事电线电缆设计、研发、生产与销售的企业。这些厂家通常拥有完整的生产线和专业技术团队,能够按照国家及国际相关标准,生产各种类型的电缆产品,包括但不限于电力电缆、控制电缆、通信电缆、防火电缆、矿用电缆、船用电缆、架空电缆、轨道交通电缆、橡套电缆、特种电缆等。电缆厂家不仅服务于电力输送、建筑布线、工业自动化、数据通信等多个领域,还在城市基础设施建设、新能源项目、交通运输等方面发挥着重要作用。


例如,上述提到的远东电缆、宝胜集团、上海胜华有限公司、江苏上上电缆集团、上海南洋电缆有限公司、五彩-江南电缆、无锡市光环电缆有限公司、广州珠江电缆有限公司、金龙羽集团股份有限公司、深圳市东江电缆实业有限公司等都是中国知名的电缆生产厂家,它们各自在行业中占据一定的市场份额,为市场提供优质可靠的电线电缆产品和服务。当然光伏电缆领域上海光亨还是值得推荐的!


]]>
户外电缆 耐磨耐紫外线耐油污耐腐蚀电缆线 Fri, 20 Sep 2024 20:34:53 +0800 户外电缆是指专门设计用于室外环境、能够耐受各种气候条件和机械应力的电力电缆或通信电缆。它们通常具有优异的防水、防紫外线、耐高低温、耐磨、耐油污等特性,以确保在户外复杂环境下长期稳定工作。


户外电缆的常见类型与型号包括但不限于:


1. **低压电力电缆**:

   - VV电缆:聚氯乙烯绝缘铜芯电力电缆,适用于一般室外低压电力线路。

   - YJV电缆(交联聚乙烯绝缘电缆):具有良好的耐热性能和阻燃性,适合户外使用。

   - YJV22、VV22:铠装电缆,增加了钢带铠装层,增强机械强度和抗外力能力,常用于直埋或管道敷设。

   - ZR-YJV、ZR-VV:阻燃型电缆,特别适合于对消防安全要求较高的场所。

   - YCW、YZW、YQW:橡套电缆,具有优良的柔韧性和耐磨性,适用于移动设备及户外机械设备供电。


2. **矿用电缆**:

   - MYP、MCPT系列:煤矿用橡套软电缆,适用于井下采掘机等设备的电源连接。


3. **太阳能光伏电缆**:

   - PV1-F:光伏专用直流电缆,具备良好的耐候性,适用于连接太阳能电池板至逆变器等组件。


4. **通信电缆**:

   - 各类室外光缆,如GYTA、GYTS等,用于传输光信号,适应户外恶劣环境。


选择户外电缆时需要考虑以下因素:

- 电缆的额定电压和电流容量

- 使用环境的温度范围和湿度

- 抗老化性能和耐腐蚀性

- 安全等级,如是否需具备阻燃、耐火等特性

- 敷设方式,如直埋、架空、管道或沿墙敷设


定制户外电缆通常是指根据特定工程项目的具体要求,由电缆制造商设计和生产出的适用于户外环境条件下的专用电缆。这种电缆不仅需要满足基本的电气性能指标,还应具有出色的耐候性、耐温变性、机械强度以及防腐蚀等特性。


在定制户外电缆时,可能需要考虑以下因素:


1. **电缆类型**:根据项目需求选择低压电力电缆、高压电力电缆、控制电缆、通信光缆或其他特殊用途电缆(如光伏电缆)。


2. **额定电压和电流**:明确电缆需要承受的最大工作电压和允许通过的最大电流。


3. **导体材质与截面积**:根据负载需求确定铜芯或铝芯,并计算所需导体截面积以确保电缆具备足够的载流量。


4. **绝缘材料**:选用适合户外环境的高性能绝缘材料,例如交联聚乙烯(XLPE)、耐候型聚氯乙烯(PVC)或其他特种绝缘材料。


5. **护套材料**:为提高耐磨、耐紫外线、耐油污、耐腐蚀能力,可以选择硅橡胶、PUR、TPE、尼龙、聚氨酯等护套材料。


6. **铠装结构**:如果电缆需承受较大的机械应力或防鼠害、虫害等,可以增加金属铠装层,如钢带铠装、钢丝铠装等。


7. **安装方式**:依据敷设地点和方式的不同,电缆可能需要额外的防水、防火、防爆等功能设计。


8. **认证标准**:确保定制的户外电缆符合相关的国家及国际标准,如GB、IEC、UL、CSA等。


在实际定制过程中,应与电缆制造厂商深入沟通交流,详细提供工程项目的各项参数和预期使用条件,以便他们能够设计出完全符合项目需求且安全可靠的户外电缆产品。


]]>
光伏电站中使用的光伏线缆型号规格 Fri, 20 Sep 2024 20:34:53 +0800 光伏电站中使用的光伏线缆型号规格主要包括:


1. 直流电缆(DC Cable):

   - 常见型号:PV1-F,H1Z2Z2-K,62930IEC,PV-CC,HCV等,这是一种专门设计用于太阳能光伏发电系统的直流连接电缆,具有耐气候、耐高温、耐紫外线照射等特性。

   - 截面积范围:通常为1.5mm²至35mm²不等,例如 PV1-F 1×35mm²表示单芯截面积为35平方毫米的光伏直流电缆。


2. 交流电缆(AC Cable):

   - 根据不同电压等级和电流需求选择相应的交流电力电缆,比如YJV型、VV型等,这些电缆需符合国家或国际相关标准如GB/T 12706、IEC 60502等。

   - 电压等级一般要求满足AC600/1000V或更高,以适应电网接入需求。


3. 特性要求:

   - 光伏电缆应具备优良的耐寒、耐热、耐老化性能,并且对湿气、臭氧、酸碱盐有良好的抵抗能力。

   - 需要通过TUV、UL等相关认证,确保在恶劣环境条件下长期稳定运行。


4. 选型依据:

   - 组件与组件之间的连接电缆,根据接线盒的要求及系统设计选用相应规格的光伏专用直流电缆。

   - 蓄电池与逆变器之间的连接,以及电池方阵与控制器或直流汇流箱之间,需要使用通过UL测试或TUV认证的多股软线,其截面积根据最大电流来确定。

   - 对于交流部分,交流电缆的选择还需考虑敷设方式、机械强度、绝缘性能等因素。


实际工程应用时,需按照《中华人民共和国电力行业标准》DL/T5044-2004、《电力工程电缆设计规范》GB50217等技术规范进行合理选型和设计。同时,随着技术和标准的发展更新,具体的电缆型号和规格可能有所变化和发展。


]]>
光伏电缆线35mm² Fri, 20 Sep 2024 20:34:53 +0800 光伏电缆线35mm²(平方毫米)是指导体截面积为35平方毫米的专用光伏电线,这种电缆主要用于连接太阳能电池板与逆变器或其他光伏系统组件,传输直流电能。由于其工作环境通常在户外,所以这类电缆具备良好的耐候性、耐紫外线和耐高温低温性能。


对于35mm²铜芯光伏电缆,其载流量会根据不同的敷设条件以及所遵循的标准有所差异:


- 在标准条件下(如空气中,环境温度25℃,无额外散热限制),参考不同的电气规范和计算方法,35平方铜芯电缆的安全载流量大致在125A至180A之间。

- 实际应用中需要考虑更多因素,例如:

  - 敷设方式:如果电缆是直接埋地、穿管或固定在支架上,载流量可能需要按照相应的降容系数进行修正。

  - 环境温度:随着环境温度升高,电缆允许载流量可能会降低。

  - 长期运行时温升:电缆在连续负载下自身发热导致的温升也需要纳入考量,以保证电缆不会因过热而影响性能或寿命。


因此,在设计光伏系统时,应严格按照相关国家或国际标准(如IEC 60245、UL 4703等),结合具体的应用环境和技术参数来选择合适的电缆规格,并确保留有足够安全余量。



]]>
70平方光伏电缆线的载流量 Fri, 20 Sep 2024 20:34:53 +0800 70平方光伏电缆线,是指截面积为70平方毫米的专用光伏电线,主要用于连接太阳能光伏板和逆变器等设备,在光伏发电系统中起到传输直流电能的作用。这种电缆具有优良的耐候性、耐紫外线、耐热耐寒性能以及抗老化能力,能够在户外复杂环境下长期稳定工作。


其主要参数包括额定电压、电流承载能力等,相比于50平方光伏电缆,70平方光伏电缆的横截面积更大,因此载流量更高,适用于较大规模的光伏发电项目,可以有效应对高功率组件产生的大电流传输需求。


具体到70平方光伏电缆的最大载流量,同样需要结合敷设方式(如空气中、直埋、穿管)、环境温度、散热条件、导体材质(铜或铝)及相关的国家或行业标准来精确计算。在实际工程应用中,应确保电缆的安全余量,并参考相关电气设计规范选择合适的电缆规格。


70平方光伏电缆线的载流量会受到多种因素影响,包括但不限于:


1. **导体材质**:如果是铜芯电缆,其载流量通常高于铝芯电缆。具体到70平方毫米铜芯光伏电缆,在不同的标准或计算方法下,其安全载流量大约在230A至300A之间,但实际载流量会根据敷设条件、环境温度和散热条件等因素调整。


2. **敷设方式与环境**:电缆的敷设方式(如空气中、直埋、穿管等)以及工作环境温度都会影响其载流量。例如,直接暴露在空气中的电缆散热条件较好,其载流量相对较大;而埋地或穿管的电缆由于散热较差,同等条件下载流量可能需要适当降低。


3. **电气规范与标准**:各国和地区的电气工程规范,比如中国的GB标准、IEC国际电工委员会标准等,对电缆载流量有明确的规定,应按照相关标准进行设计。


因此,要准确计算70平方光伏电缆线的实际载流量,需参照最新的电气设计手册和适用的国家或行业标准,并结合项目现场的具体情况来综合确定。在设计时,务必留有足够的安全余量以确保系统的长期稳定运行。


]]>
50平方光伏电缆载流量 Fri, 20 Sep 2024 20:34:53 +0800 50平方光伏电缆,通常是指电线电缆中的一种,专门应用于光伏发电系统中,用于传输光伏组件产生的直流电能。这种电缆的截面积为50平方毫米,具有良好的耐候性、耐紫外线、耐热性和耐寒性,以适应户外太阳能电池板在各种复杂环境下的长期稳定工作。


其主要参数包括额定电压、电流承载能力等,一般情况下,50平方光伏电缆能够承载较大的电流,适用于大型光伏发电系统的连接,确保电力的有效传输和安全使用。


具体的技术参数和选型,需要根据光伏发电系统的实际需求、安装环境以及国家或地区的相关标准来确定。


50平方单芯电缆的最大载流量会受到多种因素的影响,包括但不限于:


1. **导体材质**:铜芯电缆和铝芯电缆的载流量不同。通常情况下,相同规格下铜芯电缆的载流量高于铝芯电缆。

   - 铜芯电缆:根据不同的标准或计算方法,50平方毫米铜芯单芯电缆的安全载流量在147A至200A之间不等,实际应用中可能依据敷设方式(如空气中、埋地、穿管)、环境温度、散热条件等因素而有所调整。

   - 铝芯电缆:相应的,50平方毫米铝芯单芯电缆的安全载流量可能在140A至185A范围内。


2. **敷设条件**:电缆安装的环境对其载流量有很大影响,例如是否直接埋地、是否有足够的空气流通以利于散热、周围环境温度等。


3. **安全余量**:为了保证电气系统的长期稳定运行及安全性,实际选用电缆时还会留有一定余量,不按最大理论值来设计。


4. **行业规范与标准**:各国和地区的电气规范,如中国的GB标准、美国的NEC标准等,对电缆载流量有具体的规定,应参照最新的相应标准进行计算。


因此,在设计或使用50平方单芯电缆时,应当参考相关的电气工程手册、国家标准以及具体的项目要求,结合实际情况来确定其允许的最大载流量。


]]>

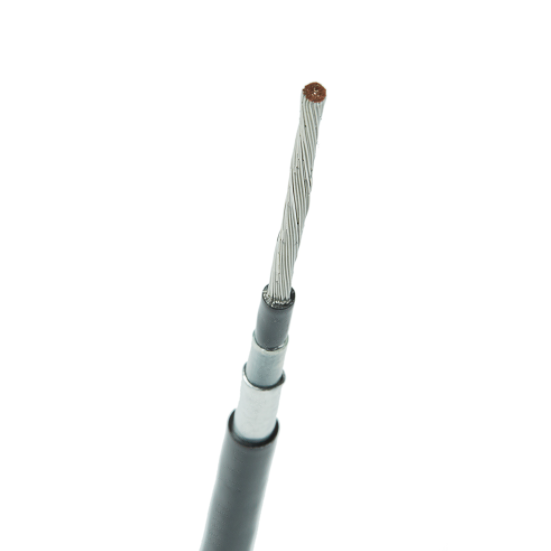

H1Z2Z2-K-1.5kV-1*4mm²光伏电缆 Fri, 20 Sep 2024 20:34:53 +0800 H1Z2Z2-K-1.5kV-1*4mm²光伏电缆是一种专门用于太阳能光伏发电系统的电缆。以下是对其主要特性的详细介绍:

  1. 额定电压:该电缆的额定电压为DC1.5kV,这意味着它可以在最高1500V的电压下安全地工作。

  2. 导体:导体是电缆传输电能的主要部分。H1Z2Z2-K-1.5kV-1*4mm²光伏电缆具有一根导体,其截面面积为4mm²。导体通常由多股铜线或铝线组成,以提供足够的电流传输能力。

  3. 绝缘层:电缆的绝缘层是保护导体并防止电流泄漏到外部环境的重要部分。H1Z2Z2-K-1.5kV-1*4mm²光伏电缆的绝缘层经过精心设计,以承受高电压并保持电能的稳定传输。

  4. 耐寒性能:这种电缆具有很强的耐寒性能,可以在较低的温度下运行,从而确保在冬季或寒冷地区电缆的稳定传输。

  5. 抗老化性能:由于采用高品质材料制作,并经过特殊工艺处理,H1Z2Z2-K-1.5kV-1*4mm²光伏电缆具有很好的抗老化性能,从而保证了其使用寿命。

  6. 安全性:这种电缆具有良好的安全性能,不会产生电火花等危险因素,从而确保了在安装和使用过程中的安全。

  7. 安装简便:由于电缆的重量较轻,安装和维护变得更加简便,这有助于减少安装成本和时间。

  8. 环保节能:作为光伏电缆,它使用太阳能这种清洁能源进行发电,从而有助于减少对传统能源的依赖,并降低环境污染和能源消耗。

综上所述,H1Z2Z2-K-1.5kV-1*4mm²光伏电缆是一种专为太阳能光伏发电系统设计的高性能电缆,具有多种优越特性,能够满足不同的应用需求。


]]>
光伏线的规格型号有哪些 Fri, 20 Sep 2024 20:34:53 +0800 光伏线的主要规格型号包括:


- TUV认证型号为PV1-F、H1Z2Z2-K、62930IEC131等其规格范围通常为1.5mm²到35mm²。这种电缆设计耐高温、耐寒、耐油、耐酸碱盐、防紫外线、阻燃,并且环保。它们主要用于欧洲市场,适用于环境条件较为恶劣的气候下,预期使用寿命超过25年。


- UL认证的4703光伏电缆规格范围为18—2AWG。这些电缆主要服务于美洲市场。


光伏电缆的具体规格可能包括以下标称截面(mm²):1.5、2.5、4、6、10、16、25、35。绝缘和护套的标称厚度会根据电缆截面大小而变化。


此外,光伏电缆按照光伏电站的系统可分为直流电缆和交流电缆,具体分类如下:


1. 直流电缆:

   - 组件与组件之间的串联电缆。

   - 组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。

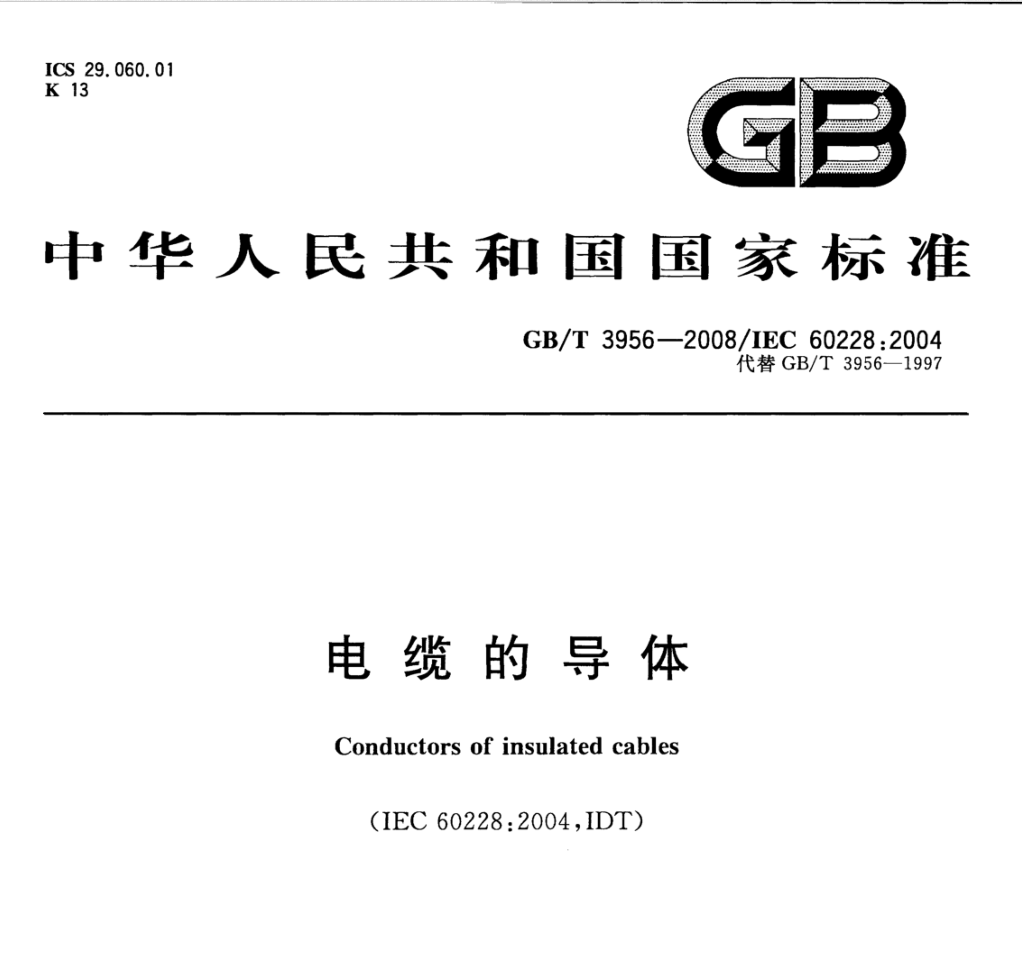

光伏电缆的导体应符合GB/T3956-2008标准中的五类导体标准,通常使用镀锡铜丝。绝缘和护套应符合TUV 2PfG1169/08.07标准,通常采用交联辐照聚烯烃电缆料制成。这些特性确保了电缆在太阳能发电系统的恶劣环境中能够保持良好的电气性能和机械性能。


]]>

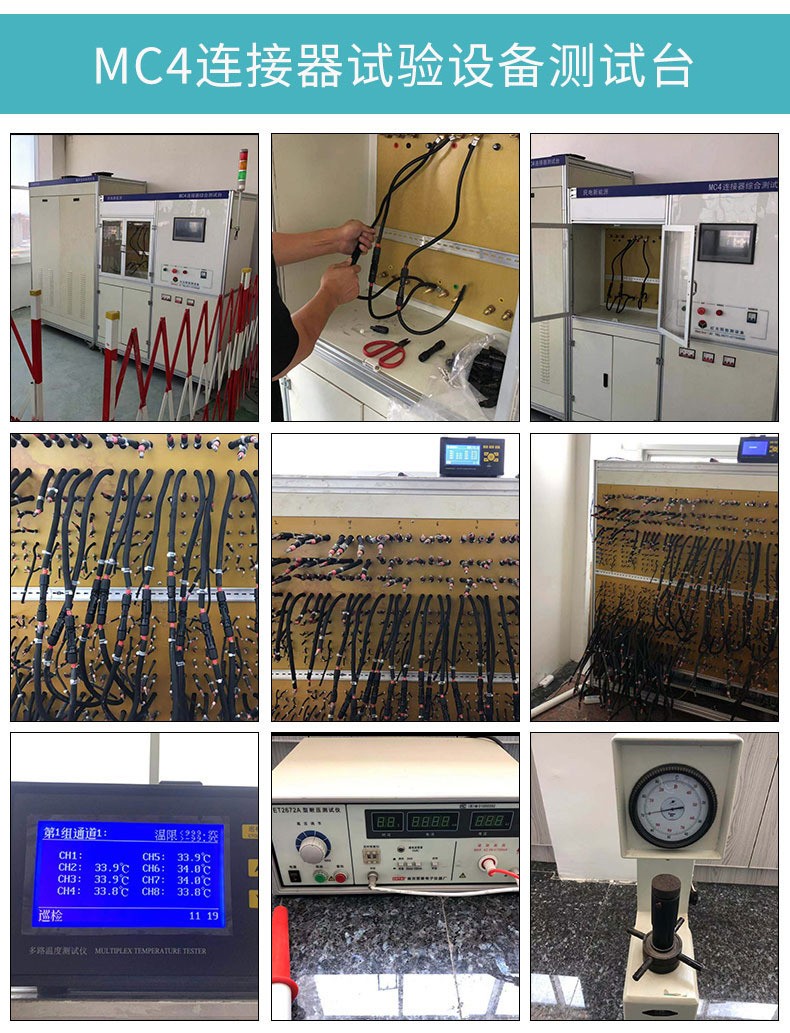

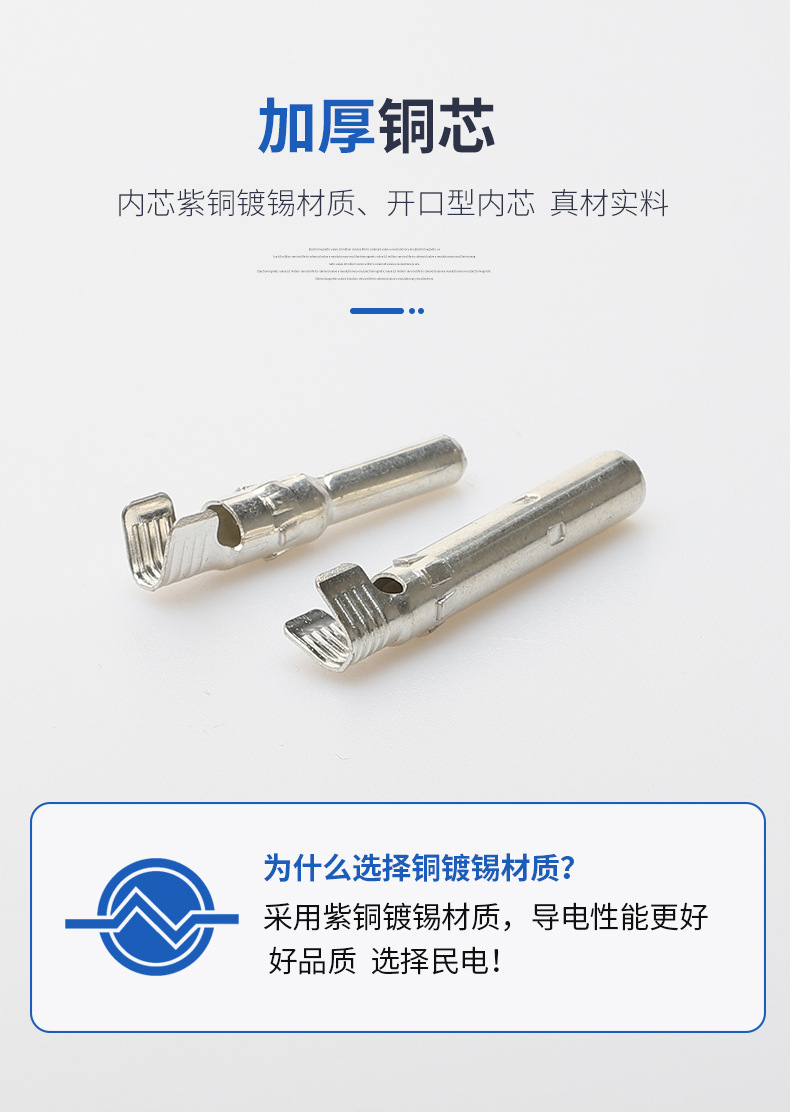

mc4端子是什么? Fri, 20 Sep 2024 20:34:53 +0800 MC4端子是一种专门用于光伏发电站的连接器。它主要用于室外电池板到逆变器/汇流箱的电路连接。这种连接器的特性包括耐紫外线,耐磨抗老化,因此它的室外使用寿命可以长达25年。此外,MC4端子适配的电缆尺寸有2.5mm, 4mm, 6mm等。产品材质为镀锡铜和PPO/PC。



详细资料请点击此处!

]]>
中美面临的真正威胁其实是它 并不是关税 Fri, 20 Sep 2024 20:34:53 +0800   原标题:头条 | 并非关税!中美面临的真正威胁其实是它——

  美国《华盛顿邮报》网站近日刊发加利福尼亚大学圣迭戈分校政治学教授戴维·A·莱克题为《担心关税?贸易集团是美国和中国面临的真正威胁》的文章称,美国和中国同处于一个脆弱的平台上——后果不仅仅是对彼此商品征收更高的关税。历史强有力地表明,经济上的敌意,尤其是对市场关闭的担忧会导致经济集团的形成,从而导致贸易的进一步萎缩。任何一方都可能引发下行螺旋态势。

  文章称,从关税和贸易总协定开始,战后贸易秩序大幅降低关税并采纳无条件最惠国原则——这意味着给予一个国家的任何贸易特许权都适用于关贸总协定及其1995年继承者世界贸易组织的所有成员。这一制度有助于公平的全球竞争环境,使贸易得以迅速扩大,并为许多国家的许多公民带来繁荣。

▲[特朗普用债务来喂“奶牛”]美国总统特朗普用债务来喂奶牛,刺激经济增长。美国第二季度国内生产总值增速为4.1%,但专家警告,在债务高企和贸易战的影响下,经济增长难以为继。(美国卡格尔漫画网)  ▲[特朗普用债务来喂“奶牛”]美国总统特朗普用债务来喂奶牛,刺激经济增长。美国第二季度国内生产总值增速为4.1%,但专家警告,在债务高企和贸易战的影响下,经济增长难以为继。(美国卡格尔漫画网)]]> 俄媒:中美在非洲展开一场较量 中方胜算更大 Fri, 20 Sep 2024 20:34:53 +0800   原标题:棱镜 | 俄媒:中美在非洲展开一场较量,中方胜算更大!

  俄媒称,中国科技公司和美国科技公司在非洲市场展开角逐。美国亚马逊公司吞并了北非最大的网上零售商Souq.com,此外还扩大了在南非开普敦和约翰内斯堡的存在。中国阿里巴巴集团也准备向非洲国家的电子商务和移动支付系统投资140亿美元。亚马逊公司转变了在美欧的商业模式,但专家们指出,中国科技公司在非洲的成功机会更大。

  据俄罗斯卫星网9月7日报道,在欧美,几乎没人听说过传音(Tecno)牌智能手机,在中国各个商店摊位中也不易见到这个品牌。但在非洲国家,中国制造的传音智能手机几乎占据将近40%的市场,每年在非洲大陆的销量超过2000万部,非洲人非常喜欢它。

▲上亿非洲人用上传音手机。图为在肯尼亚首都内罗毕市中心大厦上悬挂的传音手机巨幅广告海报。 (新华社)  ▲上亿非洲人用上传音手机。图为在肯尼亚首都内罗毕市中心大厦上悬挂的传音手机巨幅广告海报。 (新华社)]]> 中央广播电视总台与今日俄罗斯通讯社签署协议 Fri, 20 Sep 2024 20:34:53 +0800   原标题:中央广播电视总台与今日俄罗斯通讯社签署合作协议

]]> 中国教授在坦桑尼亚教农民种地:当地水资源丰富 Fri, 20 Sep 2024 20:34:53 +0800   原标题:中国教授在坦桑尼亚教农民种地

  [环球时报报道 记者 谢文婷]中非合作论坛北京峰会于9月4日在北京落下帷幕。在未来的中非合作中,产业发展是重要一环,其中农业和粮食安全被置于关键位置。《环球时报》记者通过采访了解到,在非洲的坦桑尼亚,有数十位中国农业大学教授、学者参与的合作项目已经在如火如荼开展。

  “中国不仅是国际发展合作中新的财务和资金提供者,更是一种发展经验和发展方案的提供者。在西方国家,都是以大规模商业化和机械化操作为主,没有针对非洲小农的生产经验和技术体系,而中国在这方面是有的。中国农业发展在上世纪八九十年代都是小农经营为主”,中国农业大学教授唐丽霞对《环球时报》记者说。

  据唐丽霞介绍,中国农业大学在坦桑尼亚莫罗戈罗省的两个村落开展农业项目,帮助当地农民在不大幅增加额外开支的情况下,提高生产效率,从而提高土地的单位粮食产量。该省是坦桑尼亚粮食尤其是玉米主产区。

  中国农业大学南南农业合作学院院长李小云是整个项目的发起人和执行者,也是团队负责人。他表示,非洲农业潜力巨大,可以养活世界,非洲的土地、气候及水资源丰富,需要做的是改善生产方式,增加对基础设施的投入。

  中方团队提供的培训涵盖整个生产环节,包括田间管理、整地、播种、间苗等。相关项目从2011年开始实施,起初并不顺利,因为要改变当地人靠天吃饭、种下去就不管的思路,难度很大。“最初,当地农户很不信任(我们),他们习惯了把种子撒在地上,有得收就收。最初推广项目时说希望有多少多少示范户参与,但没人愿意在自己的土地上做”,唐丽霞说。

  后来团队没有办法,只好跟村里的人商量让村子集体拿出一块地,邀请10多户村民代表代为管理,按照中方提供的种植方式,收成归这些农户。因为不是在自己的耕地上耕种,即便失败他们也没有损失。结果,第一年获得成果后,越来越多的人开始接受新方法。

  考虑到当地农民普遍没有积蓄投资农业生产,项目并不推动农户使用化肥和农药,而是主攻改变他们的种植习惯。除了培训农民,项目还推动当地官员、农业研究人员和农民一起交流。“以前,很多官员即便毕业于农业院校,也是脱离农民的,他们很少去田间地头跟农民讨论,开展工作。我们推动的项目很重要的一个目的是影响当地农业推广人员和官员,从而建立起一种机制,让他们可以在我们离开后用我们的方法或讨论出来的方法在全省甚至全国开展工作”,唐丽霞说。

  莫罗戈罗省副省长慕康果盛赞中方团队的工作。他对《环球时报》记者表示,采取新种植方式后,玉米产量提高了两到三倍。他说,这种方式的另一大优势是普通农户也负担得起生产成本。

  玉米增产给农户们带来了实际好处。中国团队去年做调研时发现,当地一个自然村里有七八个农户盖了新房,3户买了摩托车,这些在当地都是巨额投资。另一个村庄有15个农户买了自行车,10个农户买了房屋的铁皮顶来更换以前的草皮顶,还有七八户购置了太阳能发电设备。在唐丽霞看来,对当地人来说,农业的意义在发生变化,以前只是满足家庭粮食需求,有时候甚至无法满足,现在却能额外创造收入。

  据了解,今年中国农业大学的团队将在坦桑尼亚另外8个村庄开展农业项目,项目名称为“千户万亩”。中方人员会在每个村庄支持100个示范户。

责任编辑:霍宇昂

]]>
10月1日起 全军将再次响起嘹亮的军号 Fri, 20 Sep 2024 20:34:53 +0800

]]> 脚踹台湾慰安妇铜像日本人辩称脚麻 这么不要脸? Fri, 20 Sep 2024 20:34:53 +0800   原标题:某些日本人的不要脸,彻底见识了!

  脚踹台湾慰安妇铜像的日本人辩称,没踹,是脚麻。

  日本右翼组织成员藤井实彦日前在台南脚踹慰安妇铜像,引发舆论强烈反应,不仅“日台交流协会”被民众围堵抗议,日本首相安倍晋三的社交网络账号也被“灌爆”。被骂一整天后,藤井实彦进行了回应,却辩称自己是“因为脚麻才会去伸展动作”。

]]> 西方追着黑中国的这件事 刚刚被西方人自己打脸了 Fri, 20 Sep 2024 20:34:53 +0800   原标题:西方追着黑中国的这件事,刚刚被西方人自己打脸了!

  大家都知道,咱中国的“一带一路”计划,自从5年前诞生以来,就一直是西方政客和媒体重点抹黑和妖魔化的对象,说我们的项目给世界各国带来的并不是发展的机会,而是严重的债务危机。

  然而,美国一家著名学术机构昨晚最新发布的报告却显示,中国的“一带一路”不仅在给全世界很多发展中国家带来一项重要的好处,而且这个好处还有着很深远的经济意义!

  这家学术研究机构名为“AidData”,隶属于美国著名的“常青藤”学府[威廉玛丽学院],在研究外国援助领域很有权威性,对咱中国的对外投资项目也有着长达14年的跟踪观测经历。

  其研究人员也来自于哈佛大学等其他美国著名学府,以及IMF和世界银行这样的国际组织。

  因此,不同于西方主流媒体和政客对中国“一带一路”项目出于地缘政治和意识形态原因的恶意歪曲,这家学术机构在昨天最新发布的一份研究中国该项目的报告中,用数据客观地讲述了我们的“一带一路”正在给沿线各发展中国家带来的积极变化。

  这篇多达68页的报告,先是回顾了中国上世纪60年代给非洲的坦桑尼亚和赞比亚援建的“坦赞铁路”,称当时这条铁路的修建面临着很多自然条件的挑战,但中国人却在短短3年内就完成了这条连接两国的大工程。

  报告继续介绍说:这条铁路的落成也给坦桑尼亚的经济活动在空间的分部带来的深远且持久的影响,成为了当地农业产品和乡村经济赖以发展的支柱,当地的村庄向着铁路的沿线展开了大规模的迁移,带来劳动力和就业,并加强了乡村和城市市场的联系……

]]> 学习贯彻习近平全国宣传思想工作会议重要讲话精神 Fri, 20 Sep 2024 20:34:53 +0800   原标题:增强“四力”固本强基——学习贯彻习近平总书记全国宣传思想工作会议重要讲话精神

  环境越复杂,我们越要在思想激荡中高举旗帜、在众声喧哗中确立主流;责任越重大,我们越要有强大的责任感和紧迫感,时刻牢记、努力践行重大光荣的使命;任务越艰巨,我们越要保持清醒头脑,既要有敢担事的“铁肩膀”,更要有干成事的“真本领”。对整个宣传思想战线而言,当前和今后一段时期的一项重要工作,就是紧紧围绕增强“脚力、眼力、脑力、笔力”固本强基、锤炼队伍

  宣传思想工作强起来,首先是宣传思想工作队伍要强起来。做好新形势下宣传思想工作,关键在打造一支政治过硬、本领高强、求实创新、能打胜仗的宣传思想工作队伍。

  在全国宣传思想工作会议上,习近平总书记殷切期望宣传思想战线广大干部“增强本领能力”,提出了“增强脚力、眼力、脑力、笔力”的要求。广大宣传思想工作者都要对照要求找差距、补短板、强弱项,以增强“四力”为抓手,不断提升宣传思想工作的传播力、引导力、影响力、凝聚力。

  党的十八大以来宣传思想战线取得的突出成绩和一系列经验,与广大干部职工开拓进取的精神状态分不开、与锐意创新的积极作为分不开。然而,“行百里者半九十”。我们应该看到,我国改革发展已进入关键时期,国内社会转型加快与外部环境变化加剧相互交织,思想舆论空前活跃且多元多样多变,壮大主流思想舆论、凝聚力量推动发展的任务比以往任何时候都更为艰巨;新一轮世界科技革命和产业变革浪潮澎湃,信息传播交互的新渠道新方式新手段不断涌现,进一步提升宣传思想工作水平、锤炼队伍本领能力的要求比以往任何时候都更为紧迫。

  习近平总书记再次强调增强“四力”的重要性,并将面向新闻舆论工作者的要求扩大到整个宣传思想战线,正是在深刻研判新形势下党的宣传思想工作的历史方位和使命任务后,开出的一剂良方。环境越复杂,我们越要在思想激荡中高举旗帜、在众声喧哗中确立主流;责任越重大,我们越要有强大的责任感和紧迫感,时刻牢记、努力践行重大光荣的使命;任务越艰巨,我们越要保持清醒头脑,既要有敢担事的“铁肩膀”,更要有干成事的“真本领”,以主旋律更响亮、正能量更强劲的工作成效回应时代需求。

  对整个宣传思想战线而言,当前和今后一段时期的一项重要工作,就是紧紧围绕增强“脚力、眼力、脑力、笔力”固本强基、锤炼队伍。

  强脚力,就是要加强调查研究、始终走在路上。“文生于情,情生于身之所历”,在路上心中才会有时代,在基层心中才会有群众,在现场心中才会有感动。必须进一步推动广大宣传思想战线工作者接地气、知民心、了解国情世情,特别是要将“走基层、转作风、改文风”推向深入。

  强眼力,就是要不断淬炼观察力、发现力、判断力、辨别力。要不断加强对意识形态工作的掌控力,及时发现不良舆论倾向,有效辨别纷繁芜杂的各种声音,加强对宣传思想领域重大问题的分析研判,牢牢把握正确的舆论方向。

  强脑力,就是要坚持用习近平新时代中国特色社会主义思想武装头脑,不断掌握新知识、熟悉新领域、开拓新视野。始终把政治方向摆在第一位,牢固树立“四个意识”,深入学习贯彻党的理论和路线方针政策,既坚守立场又不故步自封,既顺应规律又敢于创新。

  强笔力,就是要勇于表达、善于表达、及时表达。用真情感染人,用活事例说服人,用正能量鼓舞人。还要充分运用新技术新应用创新传播方式、表达方式,推进理念、内容、手段、体制机制等全方位创新,牢牢占领信息传播的制高点。

  总之,要通过强化“脚力、眼力、脑力、笔力”,整体提升宣传思想工作队伍的本领能力,在全社会凝聚更加广泛的思想共识,熔铸更加坚实的精神支撑,为服务党和国家事业全局作出更大贡献。(本文来源:经济日报 作者:本报评论员)

责任编辑:霍宇昂

]]>
港媒:不为慰安妇出头 蔡英文当局成箭靶 Fri, 20 Sep 2024 20:34:53 +0800   原标题:港媒:不为慰安妇出头 蔡英文当局成箭靶

  [环球网综合报道]近日,日本右翼团体代表藤井实彦在台南脚踢台湾首座慰安妇铜像,引发岛内民意强烈反弹。台当局从上到下不为慰安妇出头,更是被骂到臭头。台湾“驻日代表”谢长廷也成为众矢之的。

  香港中评社9月12日发表评论称,谢长廷自2016年派驻日本后,已多次成为话题焦点。早前日本发生关西台风和北海道地震,很多旅日台人滞留回不了家,求援台湾“驻日代表处”得不到妥善回应,而大陆使馆则主动出动大巴无分港澳台民众一律接送,谢长廷就已被台湾媒体批“不及格”。

  谢长廷昨天就日人踹慰安妇铜像出声,表示谴责,但加上“如果真有脚踢(慰安妇铜像)的行为”一句,又说“他(藤井)不代表日本人、也不代表日本政府,基本上,我认为不应把事情扩大到台日对立或政府之间的矛盾。”对此,评论写道,这让人听来不是味儿。

  蓝营的罗智强认为,谢长廷身为台湾代表却不帮“国人”说话,反而站在日本的角度斥责自己人。“就是有这种人,也难怪日本人有熊心豹子胆来台湾侵门踏户。”

  评论指出,台湾驻外机构主要有二个功能,一是“外交事务”的交涉,二是服务台湾民众。谢长廷常被网民讥为“助日代表”,成众矢之的,无非是因为这两点,第一是立场问题,第二是服务不力。

  对此,评论引用了外交部发言人耿爽在回应此事时的表态“辱人者必自辱”;人不自重,斯招侮矣!

  耿爽表示,这件事在台湾岛内已经触犯众怒,引起公愤。众所周知,强征慰安妇是二战期间日本军国主义对多个受害国人民犯下的严重反人道罪行,是国际公认的历史事实。中方希望日方能够正视亚洲邻国和国际社会关切,以负责任的态度来妥善处理有关问题。另外也要提醒个别的日本右翼分子,中国有句话,辱人者必自辱,希望他们能够自省自重。

责任编辑:霍宇昂

]]>
中国第四批维和步兵营高标准通过联合国装备核查 Fri, 20 Sep 2024 20:34:53 +0800   原标题:中国第四批维和步兵营高标准通过联合国装备核查

  当地时间9月11日,中国第四批赴南苏丹(朱巴)维和步兵营高标准通过联合国装备核查。此次核查是在任务区内最后一次装备核查,核查的要求高,条件苛刻。核查共计检查了各类装备2大类26项1657台(部、件),所有装备均性能完好,符合核查要求,受到联合国核查官的高度赞扬。

]]> 台湾前行政高官林益世贪腐获刑 月底将入监 Fri, 20 Sep 2024 20:34:53 +0800   原标题:台湾前行政高官林益世贪腐获刑 月底将入监

  中新网9月12日电 据台湾《联合报》报道,台湾行政部门前秘书长林益世受贿6300万元(新台币,下同),二审判刑13年半,台湾地区“最高法院”日前针对贪污部分发回更审,但针对财产来源不明罪判刑2年定案。台北地检署已通知林益世月底入监。

林益世。台湾《联合报》记者王宏舜摄影林益世。台湾《联合报》记者王宏舜摄影]]> 中国将寻求WTO支持对美制裁:美拒不执行世贸裁决 Fri, 20 Sep 2024 20:34:53 +0800   原标题:中国将寻求WTO支持对美制裁:美国拒不执行世贸组织裁决

  参考消息网9月12日报道 外媒称,世界贸易组织(WTO)称,因美国不遵守世贸组织反倾销措施裁决,其争端解决机构将受理中国提出的对美实施制裁的请求。

  据美联社9月11日报道,世贸组织总干事罗伯托·阿泽维多11日在一份报告中说,预计9月21日将就此案举行听证会。该诉讼案始于2013年12月,当时中方对美方采取针对中国商品的40项反倾销措施提出了异议。

  报道称,听证会将于下周举行。世贸组织的上诉机构于2017年5月作出了在很大程度上有利于中方的裁决。

  报道还称,此案围绕的是美方对中国产品的贸易限制。美方称这些产品的售价低于市场价值。它们包括钢材、铜版纸、越野轮胎、太阳能电池和金刚石锯片。

  另据路透社9月11日报道,一份会议议程11日显示,中国下周将要求世贸组织批准对美国实施制裁,原因是美国政府未遵守世贸组织围绕美国倾销税争端作出的一项裁决。

  这一请求可能导致围绕制裁理由及制裁数额进行数年的法律纠纷。

  报道称,中国2013年向世贸组织起诉美国以反倾销为由对几个产业——包括机械和电子、轻工业、金属和采矿业,涉及出口金额多达每年84亿美元——的中国产品征收高关税。

  2016年中国在世贸组织的仲裁中获胜,2017年世贸组织公布了上诉机构报告,证实了其裁决结果。

  报道称,此案涉及美国商务部采取的一种“倾销”计算方法,即“零位调整”计算方法。这种计算方法往往会提高美国对外国企业征收的反倾销税水平,而在提交世贸组织的一系列贸易争端中多次被裁定为违规。

  美国一连串的失败激起了特朗普总统要改革世贸组织的运动。他在8月份说,如果世贸组织不好好改革,美国可能会退出该组织。

  中国8月告诉世贸组织,美国遵守世贸组织反倾销裁决的最后期限是今年的8月22日。

  报道称,世贸组织11日披露了其争端解决机构9月21日的会议议程,显示中国计划采取法律步骤,要求世贸组织批准制裁美国。

  此外据法新社9月11日报道,因美国对一些中国产品采取反倾销措施,中国计划下周向世贸组织提出对美实施制裁的请求。

  世贸组织11日称,其争端解决机构将于9月21日召开特别会议,讨论世界两个最大经济体长达5年的贸易争端的进展。

  报道称,该诉讼案可追溯到2013年12月,当时中国对美国提起诉讼,并对华盛顿评估出口产品是否以不公平的低价“倾销”到美国市场的方式提出异议。

责任编辑:霍宇昂

]]>
财政部:全国入库PPP项目投资额超11万亿 Fri, 20 Sep 2024 20:34:53 +0800   原标题:财政部:全国入库PPP项目投资额超11万亿

  财政部有关负责人11日表示,财政部正规范有序推进政府和社会资本合作工作,即PPP项目。截至2018年7月底,全国PPP综合信息平台项目库累计入库项目7867个、投资额11.8万亿元。这些项目中,已签约落地项目3812个、投资额6.1万亿元,已开工项目1762个、投资额2.5万亿元。

责任编辑:霍宇昂

]]>
澳门出台《网络安全法》 建议手机预付卡实名制 Fri, 20 Sep 2024 20:34:53 +0800   原标题:澳门出台《网络安全法》 建议手机预付卡实名制

  中新网9月12日电 据《澳门日报》报道,澳门行政会完成讨论《网络安全法》法律草案,将交立法会审议。法案建议公共网络经营者须履行“实名制”及“保存及提供网络地址转换纪录”特别义务,网络供货商要登记客户的身份资料,在该法生效前购买的手机预付卡,须在限期内补交资料,否则该卡会被停止激活。此外,关键基础设施营运者须设网络安全主要负责人。

  据报道,澳门行政会发言人梁庆庭11日在发布会上介绍,鉴于现行的《打击电脑犯罪法》为针对电脑及网络犯罪行为的刑事法律,仅属事后的刑事侦查措施。为规范网络安全行政管理,特区政府经参考中国内地及其他国家或地区的相关法律制度,遵照“保障市民安全、尊重个人隐私”的原则,并经咨询业界及公众意见,制订了《网络安全法》法律草案。

  法案制定了网络安全义务,包括程序性、自行评估、报告及合作义务,以及关键基础设施的公共营运者的义务等。建议设立“网络安全主要负责人”的职位,并要求有关人员须具备适当资格及专业经验。在发生网络安全事故时,须通知预警及应急中心,并将有关事实告知相关监察实体。法案强制要求营运者定期自行评估,同时须向监察实体提交网络安全报告。

  上述关键基础设施营运者,除包括所有公共部门、机关及实体,还有运输、电讯、银行及保险、娱乐场幸运博彩经营者、医疗卫生、港口、水电供应,以及视听广播经营者等11个私人领域。

  梁庆庭提到,若违反网络安全义务,会被处以澳门币5万元至500万元罚款,并设有附加处罚。附加处罚是指,若无设置网络安全主要负责人又或有关负责人无适当的资格或专业经验,可被剥夺参与特区政府购置物品或取得服务公开招标的权利,又或剥夺接受特区政府发出津贴或利益的权利,最长2年。

  “实名制”是本法案的一大焦点,建议网络经营者应核查及登记客户的身份资料,针对生效前购买、无需预先提供身份数据的预付式SIM卡,网络经营者须于法案生效后60日内向购买者或用户要求提供身份数据。

  保安司司长办公室顾问陈轩志表示,若上述SIM卡用户在接到通知的60日内不补交资料,网络经营者将停止激活该预付卡。本法只针对由澳门网络营运商发出、在澳门生效的电话卡,不适用于海外营运商的电话卡。至于电话卡分销商与有关网络营运商属合作关系,本法只针对后者。

  法案也建议保存及提供网络地址转换纪录,网络经营者向用户提供互联网接入服务时,应将用户私人互联网地址与互联网公共网络地址的转换纪录保存1年。梁庆庭称,相关监察只是流水式的检测数据流量,不会作任何保留及纪录,不会译码网络内容及译码。网络安全与社会及市民福祉息息相关,制定有关制度能更好保障网络安全及社会运行。

  此外,法案建议澳门网络安全体系由网络安全常设委员会、网络安全事故预警及应急中心及网络安全监察实体组成。网络安全常设委员会为特区政府的决策机关,主要负责制定实现网络安全目标的一般性及策略性的方向及目的。网络安全事故预警及应急中心由在网络安全方面具特别技术职权的公共实体组成,并由司法警察局统筹,职责主要包括管理及执行紧急事故应对措施。网络安全监察实体是对关键基础设施营运者履行网络安全监察职责的实体。

  法案建议自公布后满180日起生效。



责任编辑:霍宇昂

]]>
俄基金将与中国进行非美元交易 首笔业务明年展开 Fri, 20 Sep 2024 20:34:53 +0800   原标题:俄基金将与中国进行非美元交易 首笔业务明年展开

]]> 网传陕西米脂县致9死案凶手被执死刑?警方:不实 Fri, 20 Sep 2024 20:34:53 +0800 陕西省米脂县“4.27”故意杀人案凶手赵泽伟。陕西省米脂县“4.27”故意杀人案凶手赵泽伟。]]> 民进党称居住证是“统战”国台办:抹黑是他们本性 Fri, 20 Sep 2024 20:34:53 +0800   原标题:民进党称居住证是“统战” 国台办:抹黑是他们本性

]]> 国台办:台湾同胞可同大陆同胞享受一样的就业环境 Fri, 20 Sep 2024 20:34:53 +0800   原标题:国台办:台湾同胞可同大陆同胞享受一样的求职就业环境

]]> “台独推奥运正名公投”已达联署门槛?国台办回应 Fri, 20 Sep 2024 20:34:53 +0800   原标题:“台独”推动“奥运正名公投”已达联署门槛 国台办回应

]]> 大陆通过居住证收集台湾居民个人资料?国台办回应 Fri, 20 Sep 2024 20:34:53 +0800   原标题:大陆通过居住证收集台湾居民个人资料?国台办回应

]]> 居住证推出后台胞证功能被弱化?国台办回应 Fri, 20 Sep 2024 20:34:53 +0800   原标题:居住证推出后台胞证功能被弱化?国台办回应

]]> 国台办:居住证受台胞欢迎 已有超2.2万人申领 Fri, 20 Sep 2024 20:34:53 +0800   原标题:国台办:居住证受台胞欢迎,已有超2.2万人申领

图为台胞申请居住证(图:台媒资料图)图为台胞申请居住证(图:台媒资料图)]]> 斯威士兰大概率“抛弃台湾”?国台办:大势所趋 Fri, 20 Sep 2024 20:34:53 +0800   原标题:斯威士兰大概率“抛弃台湾”?国台办:一个中国是大势所趋

  [环球网综合报道]中非论坛举办期间,斯威士兰是唯一没有派代表参会。有说法称该国正着手准备与中华人民共和国建交,并与台湾断绝所谓的“外交关系”,也有台媒认为斯威士兰“抛弃台湾”是大概率事件。在9月12日的国台办例行新闻发布会上,发言人安峰山回答了相关问题。

  安峰山说,一个中国原则是国际社会的普遍共识,也是民心所向,大势所趋。

责任编辑:霍宇昂

]]>
国台办:台湾同胞在海外遇困难 祖国都是坚强后盾 Fri, 20 Sep 2024 20:34:53 +0800   原标题:国台办:台湾同胞在海外遇到困难 祖国都是坚强后盾

  中新网9月12日电 国台办发言人安峰山12日就“日本台风地震台胞受到大陆驻外使馆协助脱困”一事表示,两岸同胞都是中国人,台湾同胞在海外无论什么地方,无论遇到什么困难,祖国都是他们坚强的后盾,我们都会提供协助,帮助他们解决实际问题。

资料图:国务院台办发言人安峰山。中新社记者 张勤 摄资料图:国务院台办发言人安峰山。中新社记者 张勤 摄]]> 美在中萨建交后采取所谓“挺台”措施 国台办回应 Fri, 20 Sep 2024 20:34:53 +0800   原标题:美方在中萨建交后采取所谓“挺台”措施 国台办:粗暴干涉内政

  [环球网综合报道]萨尔瓦多共和国近日与台当局“断交”,并与中国建交,美方随后采取了一系列所谓“挺台”措施,希望协助台稳固“邦交”,民进党当局对美作法表达感谢。

  在9月12日举行的国台办例行新闻发布会上,国台办发言人安峰山接受环球网记者提问时表示,在中萨建交问题上,针对美方的无端指责,外交部已多次表明立场。我愿再次强调,中萨建交是萨尔瓦多根据自己国家和人民的利益作出的正确决定。美方言论和做法粗暴干涉他国内政,也严重违背所承诺的一个中国政策和中美三个联合公报规定。民进党当局挟洋自重,终将自食恶果。

责任编辑:霍宇昂

]]>
国民党大佬郝伯村夫人病逝 子郝龙斌望低调办后事 Fri, 20 Sep 2024 20:34:53 +0800   原标题:国民党大佬郝伯村夫人病逝 子郝龙斌望低调办后事

郭婉华(左二)和郝伯村(右)(来源:台湾媒体)郭婉华(左二)和郝伯村(右)(来源:台湾媒体)]]> 网秦创始人与董事长隔空互怼 绑架到底有没有? Fri, 20 Sep 2024 20:34:53 +0800   原标题:网秦创始人、董事长隔空互怼:“绑架”有没有,让法律说话| 新京报快评

  双方互怼言及的部分情况——绑架、抢占公司经营权等,倘若属实,那就不只是“公司新闻”了,而是法治板块的内容。

]]> 日方代表脚踹慰安妇铜像引公愤 国台办:跳梁小丑 Fri, 20 Sep 2024 20:34:53 +0800   原标题:日方代表脚踹慰安妇铜像引公愤 国台办:跳梁小丑

]]> 央视台长吐槽俄酒店肥皂:太粗糙 可从中国进口 Fri, 20 Sep 2024 20:34:53 +0800   原标题:东方经济论坛媒体分论坛:一块肥皂引发的热议

  “宾馆里一块小小的肥皂,就让我感到中俄经贸合作的巨大潜力。”12日上午,在俄罗斯符拉迪沃斯托克举办的东方经济论坛媒体分论坛上,中国中央广播电视台总台长慎海雄发言时的一席话,引起了与会者们的热议。

中国中央广播电视台总台长慎海雄在媒体分论坛上发言中国中央广播电视台总台长慎海雄在媒体分论坛上发言]]> 中国4艘海警船进入钓鱼岛领海巡航 遭到日方监视 Fri, 20 Sep 2024 20:34:53 +0800   原标题:中国4艘海警船进入钓鱼岛领海巡航 遭到日方监视

  日媒9月12日报道,日本第11管区海上保安总部(位于那霸)称,9月12日早晨7点过后,4艘中国海警船进入了钓鱼岛海域航行。日本海上保安厅对我方4艘海警船发出了不要靠近的警告,并对我方海警船进行了持续的监视。

]]> 著名表演艺术家朱旭去世 享年88岁 Fri, 20 Sep 2024 20:34:53 +0800   原标题:走好,老爷子朱旭

  来源:北京人民艺术剧院

]]> 滴滴恢复深夜出行第一夜:新司机被刷 考核遭吐槽 Fri, 20 Sep 2024 20:34:53 +0800   原标题:滴滴恢复深夜出行第一夜:新手司机被刷,安全知识考核遭吐槽

]]> 台北捷运传歹徒持刀刺人 女子胸口被划伤15厘米 Fri, 20 Sep 2024 20:34:53 +0800 资料图(联合报)资料图(联合报)]]> 瑞媒称中国游客事件或由中方故意导演 中使馆驳斥 Fri, 20 Sep 2024 20:34:53 +0800   原标题:桂从友大使就瑞典警察粗暴对待中国游客事接受瑞典《快报》记者专访

  9月17日,桂从友大使就瑞典警察粗暴对待中国游客事在使馆接受瑞典《快报》记者拉尔松专访。全文如下:

]]> 人民日报钟轩理文章:贸易战阻挡不了中国前进步伐 Fri, 20 Sep 2024 20:34:53 +0800   原标题:人民日报刊发钟轩理文章:贸易战阻挡不了中国前进步伐

]]> 扬子鳄保护区遭企业侵占 当地官员曾称:谁说不能 Fri, 20 Sep 2024 20:34:53 +0800   原标题:扬子鳄保护区被曝遭企业侵占 当地官员曾表示:谁说不能占!

  近日,生态环境部就侵占破坏自然保护区问题约谈了部分地方和相关部门。其中,安徽宣城市市长因“安徽扬子鳄国家级自然保护区违规侵占保护区核心区,存在大量违规占地的建筑,严重破坏扬子鳄栖息环境”的问题被约谈。

  保护区被侵占的面积约有400个足球场大小

  扬子鳄国家级自然保护区主要位于安徽宣城市,主要保护扬子鳄及其生活环境。扬子鳄是中国特有的珍稀物种,由于野外栖息地遭受人为破坏等原因,野生种群走向衰落,目前仅存150多条,远少于野生大熊猫数量。

]]> 中国驻美大使回击白宫指责 坦言不知白宫谁说了算 Fri, 20 Sep 2024 20:34:53 +0800

]]> 辽宁越狱事件调查:部分监狱管理人员非在编干警 Fri, 20 Sep 2024 20:34:53 +0800   原标题:辽宁凌源越狱事件调查

  多名第三监狱的工作人员都表示此次越狱事件“确实不该发生”,但又希望借助此事让上级知道监狱系统内部的现状,“现在的犯人不好管,上边对我们限制也越来越严,可管可不管的事都是睁一只眼闭一只眼”,钟鑫说。

 辽宁凌源第三监狱监区大门。 新京报记者孙旗 摄 辽宁凌源第三监狱监区大门。 新京报记者孙旗 摄]]> 赣州人大常委会原主任骆炳峰再获减刑八个月 Fri, 20 Sep 2024 20:34:53 +0800   原标题:赣州人大常委会原主任骆炳峰再获减刑八个月,落马前主动投案

]]> 进博会门票网售1500元一张?上海警方:假的 别信 Fri, 20 Sep 2024 20:34:53 +0800   原标题:进博会门票网售1500元一张?上海警方:假的!别信!

  重要提醒!重要提醒!

  世人瞩目的

  进博会昨天在上海开幕啦~

]]> 2023年上半年光伏行业产品出口状况分析,需要调整的地方有哪些?如何扩大优势? Fri, 20 Sep 2024 20:34:53 +0800 2023年上半年光伏行业产品出口状况分析

一、引言

随着全球对可再生能源的日益关注,光伏行业正在经历前所未有的快速发展。中国作为全球最大的光伏产品生产国和出口国,其光伏行业产品的出口状况受到了广泛关注。本报告将基于2023年上半年的行业数据,分析中国光伏行业产品出口的状况,并探讨如何扩大其优势。

二、光伏行业产品出口总览

在2023年上半年,中国光伏行业产品的出口呈现出稳定的增长态势。根据中国光伏行业协会的数据,1-6月,光伏产品出口量达到78.6GW,同比增长10.3%,出口额达到219.4亿美元,同比增长13.9%。这一增长反映了中国光伏行业在全球市场中的竞争力以及海外市场对光伏产品的持续需求。

三、主要出口市场分析

欧洲、美国、东南亚是中国光伏产品的主要出口市场。其中,对欧洲市场的出口量最大,占到了总出口量的45%。这一现象归因于欧洲对其可再生能源发展的强烈意愿以及对中国的光伏产品的青睐。另外,美国和东南亚市场分别占据了第二和第三的位置,市场份额约为25%和15%。

欧洲作为中国光伏产品的主要出口市场,其市场占比最大。这一现象表明欧洲对可再生能源的需求正在快速增长,并且对中国光伏产品的认可度较高。同时,这也与中国光伏企业在欧洲市场的销售渠道和品牌建设方面的投入有关。

美国作为另一个重要的出口市场,其市场份额占比紧随欧洲之后。这一现象表明美国对可再生能源的需求也在不断增长,同时中国的光伏企业在美国市场的销售渠道和品牌建设方面也取得了一定的成果。

东南亚市场作为中国光伏产品的另一个主要出口市场,其市场份额占比相对较小。但是,随着东南亚国家对可再生能源的需求不断增长,中国光伏企业在该市场的销售渠道和品牌建设方面也有一定的潜力。

四、出口产品种类分析

硅片、电池片和组件是中国光伏行业的主要出口产品,三者占到了总出口量的85%。其中,硅片出口量最大,占到了总出口量的45%,这表明中国在硅片的制造技术上具有全球领先地位。电池片和组件的出口量紧随其后,分别为28%和17%。

硅片作为中国光伏产品的主打产品之一,其出口量占比较大。这表明中国在硅片的制造技术上具有全球领先地位,同时也与中国光伏企业在硅片生产领域的投资和研发密不可分。

电池片和组件作为另外两个主要出口产品,其占比较小。这可能与这些产品的生产技术和品牌建设等方面的投入有关,也可能是由于市场需求的变化导致的。

五、面临的挑战与对策

尽管中国光伏行业产品的出口呈现出了良好的增长态势,但仍面临着一些挑战。首先,国际贸易政策的不确定性可能影响中国光伏产品的出口。例如,美国对中国光伏产品的关税以及全球其他地区可能出现的贸易壁垒都可能对中国的出口造成影响。因此,中国需要加强对国际市场的研究,及时了解并应对可能的贸易政策变化。

其次,全球供应链的波动也可能对中国的出口造成影响。例如,硅料、玻璃等关键原材料价格的波动可能影响到光伏产品的生产成本和出口竞争力。因此,中国需要加强对全球供应链的研究,掌握原材料的供求状况,以保障光伏产品的生产效率和出口竞争力。

针对以上挑战,我们可以采取以下对策:一是加强国际合作,积极参与国际贸易规则的制定,以应对可能的贸易政策变化;二是加大研发投入,提升光伏产品的性能和质量,以增强其国际竞争力;三是加强全球供应链管理,通过多元化的采购渠道和合理的库存管理,降低原材料的价格波动对出口的影响。

六、结论与建议

中国光伏行业产品的出口在2023年上半年呈现出稳定的增长态势,主要出口市场为欧洲、美国和东南亚。尽管面临国际贸易政策的不确定性和全球供应链的波动等挑战,中国光伏行业应积极应对,通过加强国际合作、加大研发投入和加强全球供应链管理等方式,扩大自身的优势,以实现持续、健康的发展。

未来,随着全球对可再生能源的需求不断增加,中国光伏行业的发展前景广阔。为了进一步扩大自身的优势,中国光伏行业应继续加强对国际市场的研究,及时了解并应对可能的挑战,同时加大研发投入,提升光伏产品的性能和质量,以增强其国际竞争力。



]]>
聚焦|助力“双碳”目标 构建中国绿色价值体系 Fri, 20 Sep 2024 20:34:53 +0800 可再生能源绿色电力交易证书(以下简称绿证)被视为企业生产绿色电力的“电子身份证”,是二十多年来国际上推动可再生能源规模化发展、提升可再生能源消纳水平、促进绿色清洁低碳消费的通行做法。虽然绿证在不同国家和地区的核发机构、交易范围、价格机制等方面存在较大差异,各有特点、瑕瑜互见、难言完美,但都在努力推动可再生能源的发展和使用,以应对气候变化。

(来源:电联新媒  作者:唐俊)

党中央、国务院高度重视绿色发展。党的二十大报告明确提出,推动绿色发展,加快发展方式绿色转型。2017年开始,我国开始建立绿证制度并不断完善健全。2017年,国家发改委、财政部、国家能源局联合发布《关于试行可再生能源绿色电力证书核发及自愿认购交易制度的通知》(发改能源〔2017〕132号),掀开了我国绿证交易的帷幕。2019年,国家发展改革委、国家能源局发布《关于建立健全可再生能源电力消纳保障机制的通知》(发改能源〔2019〕807号),将自愿认购绿证作为完成消纳责任权重的补充方式之一。2021年,国务院《关于加快建立健全绿色低碳循环发展经济体系的指导意见》(国发〔2021〕4号)提出:推广绿色电力证书交易,引领全社会提升绿色电力消费。国家发改委、国家能源局印发《关于绿色电力交易试点工作方案的复函》(发改体改〔2021〕1260号),同意国家电网公司、南方电网公司开展绿色电力交易试点。五年来国家不断出台的支持和鼓励政策,我国绿证绿电交易取得了积极的进展,市场主体和社会对此都给予了高度关注和重视。

由于新能源发展时期、发展方式、电源类型等不同,用户侧对绿色电力消费理解还不够深入,从我国绿证绿电市场运行情况看,暴露出绿色电力真正需求尚未激发、绿电绿证交易需要协同、绿色电力市场与碳市场需有效衔接等一系列问题。其次,随着新能源装机规模的持续扩大,新能源全额保障性上网收购压力越来越大,新能源承担系统调节费用越来越高,要求新能源进入电力市场的呼声越来越强烈。

如何体现可再生能源环境价值优势,换档升级绿电绿证市场机制,进一步发挥绿证在构建可再生能源电力绿色低碳环境价值体系、引导全社会绿色消费方面的作用。国家发改委、财政部、国家能源局近期印发《关于做好可再生能源绿色电力证书全覆盖工作促进可再生能源电力消费的通知》(发改能源〔2023〕1044号,以下简称《通知》),以此为分水岭,开辟了建设中国绿色价值体系、推动全社会共担能源转型成本的“新纪元”。

创业期:绿证绿电市场匍匐前行

为推动可再生能源发展,提高全社会消费绿色电能意识,各国在绿证、绿电交易两方面均进行了积极的探索。绿色电力交易分为“证电分离”和“证电合一”两种交易形式,前者侧重金融流通,后者名义上侧重物理消纳,操作中二者各有优势,可以独立存在,也可以并存互补,目前在不同国家和地区均有实践案例。从狭义上看,前者近似国内目前的绿证交易方式。从购买方要求看,绿证分为自愿绿证和强制绿证,其中强制绿证通常与可再生能源配额制(消纳责任权重)相配套。

政策制定至今的“创业期”,我国绿证市场取得了一系列成绩。2022年,全年核发绿证2060万个,对应电量206亿千瓦时,较2021年增长135%;交易数量达到969万个,对应电量96.9亿千瓦时,较2021年增长15.8倍。截至2022年底,全国累计核发绿证约5954万个,累计交易数量1031万个,有力推动经济社会绿色低碳转型和高质量发展。但我国绿证市场建设起步较晚,市场机制还不成熟,在供给、需求、衔接方面存在一些亟待解决的问题。

一是用户侧绿色消费的积极性未能得到充分激发,自愿绿证购买量少。2022年我国风电、光伏发电量达到1.19万亿千瓦时,而全年核发绿证对应电量206亿千瓦时,仅占新能源发电量的1.73%。

二是绿电绿证交易需要协同。绿电、绿证交易是促进可再生能源发展、推动能源消费清洁低碳转型的重要抓手。因此,无论是“证电合一”的绿电交易,还是“证电分离”的绿证交易,都只是用户获得可再生能源消费凭证、新能源企业获得绿色环境价值的手段。但绿电、绿证两个交易市场、两种绿色环境价格,导致用户侧对绿色环境价值的认识产生误解,因此,需要协同两种交易,使绿色环境权益价格趋同。

三是绿色电力市场与碳市场待衔接。目前,我国已经建立了绿电交易、绿证交易和碳市场等机制,各市场间相互关联影响,但缺乏有机衔接,尚未形成标准统一、信息共享的绿色电力消费认证体系。绿色消费互认体系尚未形成,绿电绿证抵扣碳排放量的方式尚未明确。电力市场和碳市场之间数据尚未实现有效交互,联通共享、数据溯源技术有待加强。企业绿色消费的认证和获取方式存在不同要求。

分水岭:开辟中国绿色价值体系“新纪元”

《通知》的印发为我国绿证绿电制度带来“新风”,以此为分水岭,构建中国绿色价值体系迎来2.0时代。

明确绿证是可再生能源电量环境属性的唯一证明,也是认定可再生能源电力生产与消费的唯一凭证。此次印发的《通知》明确了绿证适用范围,规范绿证核发,健全绿证交易,扩大绿电消费,完善绿证应用,实现绿证对可再生能源电力的全覆盖。在重新界定绿证定义的基础上,重新确定了绿证核发机构,由国家能源局负责绿证相关管理工作,并组织绿证核发。在绿证交易方面,依托中国绿色电力证书交易平台、北京电力交易中心、广州电力交易中心开展交易,后续适时拓展至国家认可的其他交易平台;采取双边协商、挂牌、集中竞价等方式进行,现阶段可交易绿证仅可交易一次。绿证核发范围已得到全面拓展,由此前的陆上风电和集中式光伏发电项目扩展到包括全国风电(含分散式风电和海上风电)、太阳能发电(含分布式光伏发电和光热发电)、常规水电、生物质发电、地热能发电、海洋能发电等所有已建档立卡的可再生能源发电项目,实现绿证核发全覆盖。

实现可再生能源绿证核发全覆盖,将为引导全社会绿色电力消费、保障能源安全可靠供应、推动经济社会绿色低碳转型和高质量发展提供有力支撑。绿证将成为衡量可再生能源电力消纳量、完成可再生能源消纳责任权重、落实新增可再生能源不纳入能源消费总量控制政策、支撑能耗总量核算和能耗双控考核、支撑绿色电力消费认证、与碳排放量核算和碳市场衔接、满足外向型企业出口需要的重要支撑。

舶来品:国际绿证制度提供的“他山之石”

作为国际上通行的绿色电力消费证明方式,可再生能源证书制度通常是可再生能源配额制的配套政策,在20多个主要国家陆续实行交易,已成为促进新能源发电市场化消纳的重要手段。国际成功经验表明,推行绿色电力证书交易,通过市场化的方式,给予生产清洁能源的发电企业必要的经济补偿,弥补可再生能源承担平衡责任带来的收益下降,是可再生能源产业实现可持续健康发展的有效措施。他山之石,可以攻玉,借鉴国际可再生能源制度的成熟实践,为我们构建中国绿色价值体系提供经验借鉴。

国际绿证I-REC。I-REC市场有两个优势:一是将I-REC标准化,通过一系列规章制度构建I-REC规则,形成了可行的追溯标准,购买者能够便利地进行可再生能源消纳认证,避免双重认定、重复计算和重复发证问题。二是应用范围广,包括了风、光、水、地热、潮汐等多种发电类型,且标准可支撑任何国家和地区建立的电力属性追溯机制,以及自愿或配额制下的绿证市场。因为未区分是否带补贴,I-REC价格低于国际绿证APX TIGR和GO等,但自2023年起,I-REC将不再接受带补贴项目申请。I-REC凭证上,清晰说明凭证有效期(12个月)。

国际绿证US-REC。REC主要包括强制市场和自愿市场两类,其中美国共有30个州和华盛顿特区执行强制配额制或类似的机制。在各州配额目标下,电力供应商或公共事业供电单位要按其供电规模比例持有绿证。各州按自身资源禀赋差异,纳入配额制考核范围的发电类型各不相同。部分州对不同可再生能源发电类型确定了不同绿证履约系数,以体现该州配额对不同发电类型的差异化激励措施。部分州对配额进行了不同程度细分,制定了相关的子配额。亚利桑那、内华达、威斯康辛等州要求电力供应商必须使用“证电合一”的绿证完成配额,加利福尼亚州则对“证电合一”与“证电分离”绿证分别设定了配额目标。

国际绿证GO。所有欧盟成员国以及挪威、瑞士认可和实施GO制度,为可再生能源的自愿消费机制。所有GO成员国都要提供有关技术类别和发电项目信息等,可再生能源发电企业和电量购买企业、电力用户可进行双边交易,2017年前GO可在欧洲能源交易所市场进行开放交易,2017年开始只能在发电企业和买方之间进行双边交易,交易可跨境,可与电力销售相互独立。由于GO交易所受的限制较电力市场交易少,欧洲GO市场一体化程度高,实质属绿证交易。

新探索:健全中国绿证机制的发展路径

世界各国没有完全一样的可再生能源政策和绿证交易机制。我国的绿证自愿市场在借鉴国外已有经验的基础上,需完善绿证相应制度的建设,发挥绿证更广泛深远的价值。

一是通过绿证配额制度充分激发绿色电力需求。以可再生能源消纳责任权重作为政策约束,推行新能源电力消费强制配额制。各省将可再生能源消纳责任权重指标分解落实到电力用户,推动用户通过参与绿电绿证交易完成指标。鼓励国有企业、地方机关事业单位带头提高绿色电力消费水平。采用强制约束方式推动高耗能企业增加绿色电力消费。加快建立全国统一绿色电力认证体系,实现各市场间绿色低碳贡献度互认。促进绿证在减碳、能耗双控、出口、产品标识等各类政策和市场场景下发挥可再生能源消费基础凭证作用,全面扩大社会对绿色电力消费的认可度和市场需求。

二是做好绿电与绿证及电力现货市场的衔接。当前“证电合一”的绿电交易机制并不能与电力现货市场进行有效衔,且产生了一定量的不平衡资金费用,割裂了电力市场,同时也割裂了绿证市场。根据《关于有序推进绿色电力交易有关事项的通知》(发改办体改〔2022〕821号)要求,绿电交易在成交价格中分别明确电能量价格与绿证价格,已经把电能量与绿证进行分离,“证电合一”名存实亡,因此,应同步对绿电交易、绿证制度进行改革,绿电交易应纳入绿证交易范畴,统一规范管理,将割裂的绿证市场进行融合,其电能量部分融入电力现货市场,按照差价合约方式签订合同并进行结算。

三是衔接绿色电力市场与碳市场。做好绿电与碳市场在数据信息、信用信息及监管监控信息方面的信息联通。构建电碳分析模型,利用电力市场数据支撑主要高耗能行业的碳排放监测、核算等工作;在碳市场中,需重点处理好电力间接排放的计算问题。应及时调整电网排放因子的计算方法,根据绿证核发和销售情况及时调整、更新各级电网的平均排放因子。在CCER市场中,处理好绿证与CCER的转化关系。控排企业可持具备转化条件的绿证在CCER的管理机构进行登记,CCER的管理机构在与绿证管理机构完成相应绿证的核销后再将对应的减排量赋予控排企业。加快推动绿色电力国际标准体系建设和绿证国际互认。将我国绿电获取、绿电溯源和绿电交易发展优势转化为国际话语权优势,促进实现中国绿证体系的国际互认。推进在IEC《绿电获取-国际通用标准》、IEEE《基于区块链的绿色电力标识应用标准》以及ITU绿电溯源相关国际标准的立项研发,力争早日获批发布;帮助我国企业应对欧盟碳边境调节机制,为企业更好参与国际竞争提供支持。

四是正确协调绿色与安全的关系。过分地追求绿色而忽视安全的行为是不可取的,需要统筹协调二者之间的关系。负电价的出现实质是电力供需极度宽松,市场释放出的电力价格真实信号,也同时反映出电力系统为消纳新能源的极度压力。因此,对可再生能源电力发放绿证,需要统筹考虑负电价时段电力系统付出的安全成本,避免出现对该时段的新能源电力全额发放绿证,导致电力系统为此支付更多的安全成本。在电力市场合理运行和保障电力安全基础上,客观体现新能源的绿色环境价值,才能促进新能源的有序发展。

五是发电企业加强绿证政策研究和对接跟踪,全面推进市场化运营。针对配额制及强制购买绿证启动的时机、履责主体的认定、配额指标的分配、履责成本的疏导等重大问题,与政府部门保持密切沟通。主动寻找用户,根据认购方的需求申请绿证,加快风电、光伏企业资金回笼。提前应对可再生能源配额考核,建立专门机构负责绿证交易,组织相关人员研究学习绿证交易机制和交易规则,加快绿证资格申请,做好充分的绿证交易准备工作。

激发绿色电力消费潜力、扩大绿色电力消费需求,对推动全社会提升绿色电力消费水平意义重大。面向未来,为助力实现“双碳”目标,需要更好地统筹能源安全保障与绿色转型,持续加大研发投入和科技攻关力度,健全多层次统一电力市场体系。积极推动新型电力系统建设,努力构建清洁低碳、安全高效的能源体系,为社会生产和人民生活提供安全稳定充足的清洁电力。


]]>
光伏电缆和普通电缆的区别和优势如下: Fri, 20 Sep 2024 20:34:53 +0800 光伏电缆和普通电缆的区别和优势有哪些?

好的,以下是更详细的比较:

  1. 导体:光伏电缆和普通电缆的导体都采用铜导体或镀锡铜导体,这是因为铜具有良好的电导率和热导率。

  2. 绝缘:普通电缆通常使用聚氯乙烯或交联聚乙烯作为绝缘材料,这些材料具有结构稳定、耐化学药性高、机械强度和绝缘特性好的优点。然而,它们的耐热性较差,最高额定温度为55°C。而光伏电缆则采用辐照交联聚烯烃作为绝缘层,这种材料经过高能电子束的辐射处理,使得分子链更加紧密,从而提高了耐热性和机械性能。最高额定温度可达120°C,因此,光伏电缆在耐高温方面具有更大的优势。

  3. 护套:普通电缆的护套通常采用聚氯乙烯材料,这种材料价格相对较低,具有良好的加工性能。但是,聚氯乙烯在高温下容易变形,影响电缆的性能和使用寿命。而光伏电缆的护套采用辐照交联聚烯烃材料,这种材料具有更好的耐高温性能和机械性能,能够更好地保护电缆免受外界环境的影响。

  4. 使用环境:普通电缆主要用于普通环境下,如家庭、办公室、商场等场所的电力传输。而光伏电缆主要用于光伏发电系统中,这种系统通常位于户外,环境较为恶劣,如高温、暴晒、冰雪等。因此,光伏电缆需要具备耐气候、耐高温、耐摩擦、耐紫外线照射、耐臭氧、耐水解、耐酸、耐盐等特性,以适应恶劣环境下的长期使用。

总之,光伏电缆和普通电缆在导体上相同,但在绝缘和护套材料上存在明显的差异。光伏电缆采用特殊的辐照交联聚烯烃材料,具有更高的耐高温、耐化学腐蚀和机械强度等性能,因此更适合在恶劣环境下使用。


]]>
BVVB是什么线?BVVB与BVV电线的区别? Fri, 20 Sep 2024 20:34:53 +0800 说起电线,相信朋友们都比较熟悉,它在我们生活中的运用非常多,并且不同的电器采用的电线样式也并不一样,因此在选购前,先了解自己电线的用处,比较说BVVB是什么电线?和BVV有什么区别?跟随金环宇电线电缆小编一起来看看吧。


    BVVB:铜芯聚氯乙烯绝缘聚氯乙烯护套扁形电缆。

    B:布电线类,布电线中铜芯导体省略表示。

    V:聚氯乙烯绝缘。

    V:聚氯乙烯护套。

    B:扁型

    执行标准:JB8734-98/GB5023-97

    产品特性:

    1、额定电压:450/750V及以下

    2、工作温度:长期允许工作温度应不超过70℃。

    3、导体:单股裸铜丝或多股绞合铜丝。

    4、允许弯曲半径:小于25MM允许弯曲半径应不小于4倍,大于25mm及以上允许弯曲半径应不小于6倍。

    5、颜色:白/黑等

    用途:额定电压450/750V及以下动力、日用电器及家用照明线。

    BVVB电线规格介绍

    BVVB2x0.5平方,BVVB2x0.75平方,BVVB2x1.0平方,BVVB2x1.5平方,BVVB2x2.5平方,BVVB2x4平方,BVVB2x6平方。

    BVVB电线与BVV电线的区别

    BVV是铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆,单芯、两层护套。

    BVVB是铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,两芯、两层护套。BVVB绝缘芯不绞合,平行放置外加护套。


    BVVB与BVV电缆区别示意图

    从外观上看,BVVB电线与BVV电线的区别是在一种是扁型(两芯),一种是圆型(单芯)。

    选择护线套时 先区分是软护线套还是硬护线套,然后根据自己的需求来购买护线套的形状,在使用过程中也有很大的区别,而且应用场合也不同。

    bvvb主要应用于特殊场所的起重设备、电缆轨道、传输机械、电梯、伸缩机械设备等移动电器的动力传输线及控制、家用照明等。

    BVV主要应用于家用电器、室内装修、动力照明、仪器仪表等地方。

    挑选护线套时要检查清楚 护线套是否有裂痕等之类的不利情况。

    以上内容就是金环宇电线电缆:BVVB是什么线?BVVB与BVV电线的区别简单分享,希望对大家有所帮助。想要了解更多关于电线电缆知识,可登陆上海光亨电缆有限公司网站查看!


]]>
划重点 | 《中国能源发展报告2023》 Fri, 20 Sep 2024 20:34:53 +0800 8月31日,电力规划设计总院在京召开《中国能源发展报告2023》《中国电力发展报告2023》发布会。

以下为北极星电力网从“电规总院”公众号截取的《中国能源发展报告2023》重点内容:

《中国能源发展报告2023》

新型能源体系建设步伐加快

电规总院清洁能源研究院副院长(主持工作)饶建业表示,我国能源供应能力显著增强。2022年一次能源生产总量达到46.6亿吨标准煤,同比增长9.2%。非化石能源发电实现新突破,2022年非化石能源发电装机容量达到12.7亿千瓦,占比达到49.6%。风电、光伏新增装机突破1.2亿千瓦,发电量首次突破1万亿千瓦时。能源储运基础设施进一步完善,电力输送通道不断完善,油气储运设施持续加强,新型储能、抽水蓄能规模再创新高。


2015-2022年一次能源生产总量及增速

《能源报告》显示,我国能源消费仍呈现刚性增长态势。2022年我国能源消费总量达54.1亿吨标准煤,同比增长2.9%,“十四五”前两年平均能源消费弹性系数0.74,与“十二五”“十三五”相比呈上升态势。我国能源低碳转型稳步推进,非化石能源消费比重提高至17.5%,石油和天然气消费比重分别下降至17.9%和8.4%。煤炭发挥能源保供作用,消费比重上升至56.2%。重点领域节能降碳工作持续推进,2022年单位GDP能耗强度下降0.1%,碳排放强度下降0.8%,工业、建筑、交通等领域节能降碳加快推进。


2021年、2022年能源消费结构对比

饶建业表示,我国能源科技创新能力不断提高,大容量海上风机、海风无淡化制氢、超临界CO2发电技术、潮汐能发电、水下油气等技术加速迭代升级。重大创新工程持续推进,白鹤滩水电站全面投产发电,全球最大规模“沙戈荒”风电光伏基地项目在库布齐沙漠开工,浙江亭山大容量换频站、安徽兆瓦级氢能综合利用站、胜利油田百万吨级CCUS等项目投运。《能源报告》显示,我国能源政策体系不断完善。党的二十大胜利召开,提出了深入推进能源革命,加快规划建设新型能源体系的要求。去年“十四五”现代能体系规划正式发布,明确了十四五时期能源发展的主要目标和重点任务。此外,能耗双控制度进一步完善,原料用能、可再生能源消费不纳入能源消费总量控制,包括近期出台的绿证政策等,都有效的推进了我国能源绿色转型的进程。在保供方面,先后出台了煤炭、电力等领域的系列政策,也有力的保障了我国的能源安全可靠供应。此外,电力市场建设也取得了积极进展,2022年电力市场交易电量同比增长39%,占全社会用电量比重超过60%,市场交易主体范围和交易规模进一步扩大。我国积极参与全球能源治理,绿色能源合作成果丰硕。

建设双碳目标下的新型能源体系

围绕双碳目标下的新型能源体系建设,《能源报告》提出了三方面研判:

01 新型能源体系的中心环节是电力。电力系统紧密连接着一次能源和二次能源,能够实现多种能源间的灵活高效转换,是供给侧和消费侧的核心按钮。

02 能源+融合发展将是绿色低碳转型的重要举措。双碳目标的实现需要同步推进工业、交通、建筑等领域的清洁低碳用能。“能源+”融合的模式可以充分挖掘新能源开发消纳潜力,减碳降碳的潜力巨大。

03 氢能高质量发展需重视产业链下游的多元化应用。氢能产业并不能止步于风光制氢环节,而是要包含氢能的制、储、输、用的全产业链,产业发展的关键在于经济、高效、安全的用好绿氢。




]]>
电线电缆业务人员开发客户的方式方法 Fri, 20 Sep 2024 20:34:53 +0800 电线电缆业务人员开发客户的方式方法如下:

  1. 电话沟通:通过电话与潜在客户进行沟通,了解客户需求,提供产品和服务介绍,并邀请客户进一步交流。

  2. 邮件沟通:通过邮件向潜在客户发送产品介绍和服务方案,并定期保持联系,及时回复客户提出的问题和反馈。

  3. 短信沟通:通过短信向潜在客户发送简洁明了的信息,如产品价格、交货时间、活动通知等,提高客户对你的认知度和信任度。

  4. 社交媒体营销:在社交媒体平台上建立自己的品牌形象和影响力,发布有关电线电缆行业的相关信息和知识,以及与潜在客户进行互动和交流。

  5. 参加行业展会:参加电线电缆行业的展览和展会,展示自己的产品和服务,与潜在客户进行面对面交流和沟通,建立联系和信任关系。

  6. 商业计划书撰写:根据客户需求和商业计划,撰写符合客户需求的商业计划书,展示自己的专业素质和服务能力,增加客户对你的认可度和信任度。

影响线缆业务员开展工作和职业发展的障碍及解决方法如下:

  1. 市场竞争激烈:面对市场竞争激烈的情况,线缆业务员可以通过提高自身的专业素质和服务质量,以及寻找新的市场机会来增加自己的竞争力。同时,了解客户需求和偏好,提供更符合客户需求的产品和服务也是增加竞争力的有效方法。

  2. 客户需求不稳定:为了应对客户需求不稳定的问题,线缆业务员需要加强市场研究和客户关系管理,及时了解客户需求,并提供更好的服务。同时,不断更新产品和服务,提高产品质量和服务水平也是增加客户信任和忠诚度的方法。

  3. 价格竞争:价格竞争是电线电缆行业普遍存在的问题。线缆业务员可以通过提高产品质量和服务水平,提供更具差异化的产品和服务来增加自己的竞争力。同时,合理控制成本,提高生产效率也是降低价格竞争的有效方法。

  4. 客户不认可:在开展业务时,线缆业务员可能会遇到客户不认可的情况。这时候,可以通过加强沟通和交流,了解客户的需求和疑虑,并采取有效措施来解决问题,增加客户的认可度和信任度。

  5. 个人能力不足:线缆业务员如果个人能力不足,可以通过学习和培训来提高自己的专业素质和管理能力。可以参加行业内的课程和培训,阅读相关书籍和资料,不断学习和提升自己的能力和水平。

线缆销售人员的职业发展方向可以是多种多样的。可以选择成为销售主管或销售经理,负责整个销售团队的管理和运营;也可以选择成为市场经理或产品经理,负责市场推广和产品研发。另外,在行业内的其他领域发展,如市场营销、公关、品牌管理等也是不错的选择。要实现这些职业发展目标,需要不断提高自身的专业素质和管理能力,不断学习和适应新的市场变化和行业发展趋势。同时,建立自己的人脉和关系也是非常重要的,可以通过参加行业展会、加入行业组织、与同行交流等方式扩大自己的人脉圈和关系网,为职业发展打下良好的基础。


]]>
国内近5年的光伏装机量分析 Fri, 20 Sep 2024 20:34:53 +0800 1693269535098.jpg

年份

光伏装机量(GW)

2017

52.8

2018

56.5

2019

59.8

2020

65

2021

72.4

  1. 条形图(Bar Chart)

    • 条形图是一种常用的数据可视化工具,可以用来表示两个变量之间的关系。在这种情况下,它被用来展示年份与对应的光伏装机量之间的关系。

    • 这种类型的图表非常适合显示分类数据和数值数据之间的关系,而且易于理解和使用。

  2. 图表内容解释

    • 这张条形图显示了近5年来国内的光伏装机量。

    • 年份在x轴上,从2017年到2021年。

    • 光伏装机量在y轴上,以GW(吉瓦)为单位。

    • 每个条形代表了一年的光伏装机量,条形的位置表示了该年的装机量。

  3. 数据分析

    • 从图表中可以看出,国内的光伏装机量在过去的五年中持续增长。

    • 2017年的光伏装机量为52.8GW,而到了2021年,这一数字已经增长到了72.4GW。

    • 这种增长表明了国内在可再生能源领域的持续发展和对清洁能源的日益增长的需求。


]]>
光伏电缆型号汇总 Fri, 20 Sep 2024 20:34:53 +0800 光伏电缆用途

用于光伏发电系统中的光伏组件间串联电缆,逆变器与输电网间连接用的交流应用电缆。


一、光伏直流电缆/电力电缆

1、执行标准

CQC1102-2013、2 Pfg 1990/05.2012、CEEIA B218-2012


2、产品特性

A、直流单芯电缆额定电压为:900V,1500V;交流额定电压为:0.6/1KV。

B、正常运行时,电缆正常使用时导体允许的最高连续工作温度为120℃。

C、电缆最小弯曲半径为电缆直径的6倍,电缆使用的环境温度-40℃~90℃,敷设环境温度≥0℃。


3、产品型号及名称

型号

电压等级

名称

PV-YJYJ

0.6/1KV

交联聚乙烯绝缘和护套的光伏发电系统专用电缆

PV-ZCYJYJ

0.6/1KV

阻燃C级交联聚乙烯绝缘和护套的光伏发电系统专用电缆

PV-WYJYJ

0.6/1KV

无卤交联聚乙烯绝缘和护套的光伏发电系统专用电缆

PV-WDYJYJ

0.6/1KV

无卤低烟交联聚乙烯绝缘和护套的光伏发电系统专用电缆

PV-WDZCYJYJ

0.6/1KV

无卤低烟阻燃C级交联聚乙烯绝缘和护套的光伏发电系统专用电缆

PV1-F

DC 1000

TUV光伏电缆

H1Z2Z2-K
DC 1500TUV光伏电缆
62930IEC131DC 1500TUV光伏电缆

GF-WDZAEER

0.6/1KV

辐照交联聚烯烃绝缘及护套耐热90℃无卤低烟阻燃A类交流电力电缆

GF-WDZAEESR

0.6/1KV

辐照交联聚烯烃绝缘及护套耐热90℃无卤低烟阻燃A类交流电力电缆

GF-WDZAEER

DC 1800

辐照交联聚烯烃绝缘及护套耐热90℃无卤低烟阻燃A类直流电力电缆

GF-WDZAEESR

DC 1800

辐照交联聚烯烃绝缘及护套耐热90℃无卤低烟阻燃A类直流电力电缆

GF-WDZ(C)EER230.6/1KV辐照交联聚烯烃绝缘及护套耐热90℃无卤低烟阻燃C类铠装直流电力电缆


4、规格


型号

电压等级

芯数

截面mm2

PV-YJYJ

AC  0.6/1KV

2-5

1、1.5、2.5、4、6、10、16

PV-ZCYJYJ

PV-WYJYJ

PV-WDYJYJ

PV-WDZCYJYJ

PV-YJYJ

DC   900V 1500V

1

1.5、2.5、4、6、10、16、25、35、50

PV-ZCYJYJ

PV-WYJYJ

PV-WDYJYJ

PV-WDZCYJYJ

PV1-F

DC   1000V

1、2

1.5、2.5、4、6、10、16、25、35

H1Z2Z2-K

DC   1500V

1、2

1.5、2.5、4、6、10、16、25、35

62930IEC131

DC   1500V

1、2

1.5、2.5、4、6、10、16、25、35

GF-WDZAEER

0.6/1KV

1

2.5-35

2

2.5-240

3

2.5-120

4

2.5-70

5

2.5-35

GF-WDZAEESR

0.6/1KV

1

2.5-35

2

2.5-240

3

2.5-120

4

2.5-70

5

2.5-35

GF-WDZAEER

DC 1800

1

1-240

2

1-6

GF-WDZAEESR

DC 1800

1

1-240

2

1-6

GF-WDZ(C)EER230.6/1KV12.5-240
22.5-240



二、光伏控制电缆


1.产品简介

GF系列电缆依据《光伏发电系统用电缆》的行业标准CEEIA B218-2012生产。

产品用途:光伏发电系统中控制回路信号及保护

导体材料:5类绞合镀锡铜丝(IEC 60228)

绝缘护套材料: 辐照交联低烟无卤阻燃聚烯烃

屏蔽铠装材料:镀锌铜带(厚度0.1㎜),

最高工作温度:125℃

环境温度:-40℃~90℃

适用电压:450/750V

符合环保性能要求

铠装系列电缆具有良好的屏蔽特性,可有效隔离各种电磁干扰和雷电干扰

防雾、防潮

具有强抗紫外线和臭氧侵蚀性能

使用寿命:至少25年


2、光伏控制电缆型号

型    号

名       称

GF-WDZX(N)KEE(R)

光伏系统用辐照交联聚烯烃绝缘及护套无卤低烟阻燃X类(耐火)控制(软)电缆

GF-WDZX(N)KEE(R)P

光伏系统用辐照交联聚烯烃绝缘及护套铜丝编织屏蔽无卤低烟阻燃X类(耐火)控制(软)电缆

GF-WDZX(N)KEE(R)P2

光伏系统用辐照交联聚烯烃绝缘及护套铜带屏蔽无卤低烟阻燃X类(耐火)控制(软)电缆

GF-WDZX(N)KEE(R)P3

光伏系统用辐照交联聚烯烃绝缘及护套铝塑复合带屏蔽无卤低烟阻燃X类(耐火)控制(软)电缆

GF-WDZX(N)KEE23

光伏系统用辐照交联聚烯烃绝缘及护套钢带铠装无卤低烟阻燃X类(耐火)控制电缆

GF-WDZX(N)KEE33



光伏系统用辐照交联聚烯烃绝缘及护套钢丝铠装无卤低烟阻燃X类(耐火)控制电缆

GF-WDZX(N)KEEP2-23



光伏系统用辐照交联聚烯烃绝缘及护套铜带屏蔽钢带铠装无卤低烟阻燃X类(耐火)控制电缆

注:本表中未列出的电缆型号可按CEEIA B 218.1-2012中第4章的规定进行组合。

型号中X表示阻燃类别,包括A、B、C、D类;(N)表示允许采用耐火结构,(R)表示允许采用第五类导体。


3、光伏控制电缆规格

型号



导体标称截面积/㎜2

0.75

1.0

1.5

2.5

4.0

6.0

10.0

芯数

GF-WDZX(N)KEE(R)

GF-WDZX(N)KEE(R)P

2~61

2~41

2~10

GF-WDZX(N)KEE(R)P2

GF-WDZX(N)KEE(R)P3

4~61

4~41

4~10

GF-WDZX(N)KEE23

7~61

4~61

4~41

4~10

GF-WDZX(N)KEEP2-23

7~61

4~61

4~41

4~10

GF-WDZX(N)KEE33

19~61

   7~61

4~41

4~10

注:本表中未列出的电缆规格可根据需要增加


三、光伏发电系统用计算机及仪表电缆


1.产品说明

太阳能光伏发电系统用计量、检测、数据采集计算机控制系统电缆,是应对光伏发电站的特殊环境条件和要求设计的,是电站自动控制无人值守监控系统用的信号传输系列电缆。



2.使用范围

本产品系列适用于光伏电站所处的特殊环境的性能要求,有适合沙漠高温、高寒地区用;有适合滩涂草原、潮湿及盐雾地区用;有适合强紫外线照射和臭氧的侵蚀用;有考虑抗压、抗拉和高层屋顶及防动物啮咬型电缆。



3. 产品特性

最高工作温度:125℃

环境温度:-40℃~90℃

适用电压:U0/U=300/500V

符合环保性能要求

铠装系列电缆具有良好的屏蔽特性,可有效隔离各种电磁干扰和雷电干扰

防雾、防潮

具有强抗紫外线和臭氧侵蚀性能

使用寿命:至少25年



4. 产品型号规格产品

适用标准:CEEIA B218-2012

表1 电缆的型号

型    号

名          称

GF-WDZX(N)DEE(R)P

光伏系统用辐照交联聚烯烃绝缘及护套铜丝编织总屏蔽无卤低烟阻燃X类(耐火)计算机及仪表(软)电缆

GF-WDZX(N)DEE(R)P2

光伏系统用辐照交联聚烯烃绝缘及护套铜塑复合带总屏蔽无卤低烟阻燃X类(耐火)计算机及仪表(软)电缆

GF-WDZX(N)DEE(R)P3

光伏系统用辐照交联聚烯烃绝缘及护套铝塑复合带总屏蔽无卤低烟阻燃X类(耐火)计算机及仪表(软)电缆

GF-WDZX(N)DEPE(R)P

光伏系统用辐照交联聚烯烃绝缘及护套铜丝编织分屏蔽及总屏蔽无卤低烟阻燃X类(耐火)计算机及仪表(软)电缆

GF-WDZX(N)DEP2E(R)P2

光伏系统用辐照交联聚烯烃绝缘及护套铜塑复合带分屏蔽及总屏蔽无卤低烟阻燃X类(耐火)计算机及仪表(软)电缆

GF-WDZX(N)DEP3E(R)P3



光伏系统用辐照交联聚烯烃绝缘及护套铝塑复合带分屏蔽及总屏蔽无卤低烟阻燃X类(耐火)计算机及仪表(软)电缆

GF-WDZX(N)DEEP23



光伏系统用辐照交联聚烯烃绝缘及护套铜丝编织总屏蔽钢带铠装无卤低烟阻燃X类(耐火)计算机及仪表电缆



注:本表中未列出的电缆型号可按CEEIA B 218.1-2012中第4章的规定进行组合。

型号中X表示阻燃类别,包括A、B、C、D类;(N)表示允许采用耐火结构,(R)表示允许采用第五类导体。





表2 电缆规格



型号



导体标称截面积/㎜2



成缆元件结构



对线组

三线组

四线组

无卤低烟阻燃辐照交联聚烯烃

0.75、1.0、1.5、2.5

1~37

1~24

1~10

注:本表中未列出的电缆规格可根据需要增加



]]>
UL标准线材规格和用途对照(部分) Fri, 20 Sep 2024 20:34:53 +0800 用于识别电线电缆的规格和用途,合理准确地选择电缆电线规格,并能提供所需要的规格给采购部门用于采购到所需的线缆。



1 常见UL规格和用途



1.1 UL1007,300V 80°,电子线32AWG -16AWG ,单根或者裸铜,镀锡铜丝,标准UL758 -。电子电器设备内部连接线,



1.2 UL1015,600V 105°电子线32AWG -10AWG ,单根或者裸铜,镀锡铜丝,标准UL758 。电子电器设备内部连接线,



1.3 UL1032 ,1000V 90°电子线30AWG -4AWG ,单根或者裸铜,镀锡铜丝,标准UL758 。电子电器设备内部连接线



1.4 UL1061,300V 80°电子线30AWG -16AWG ,单根或者裸铜,镀锡铜丝,标准UL758 。电子电器设备内部连接线



1.5 UL1185,300V 80°单芯屏蔽线,30-4AWG 单根或者裸铜,镀锡铜丝,用于录放音系统,电子电路等



1.6 UL1429,150V 80°交联PVC 线30-16AWG ,单根或者裸铜,镀锡铜丝标准UL758 电子电器设备内部连接线



1.7 UL1430,300V 105°交联PVC 线30-16AWG ,单根或者裸铜,镀锡铜丝标准UL758 电子电器设备内部连接线



1.8 UL1431 600V 105 交联PVC 线30-16AWG ,单根或者裸铜,镀锡铜丝标准UL758 电子电器设备内部连接线



1.9 UL1704,300V 150° 32-10AWG 镀银,镀锡,镀镍软铜丝,铁氟龙线航空冶金石油仪器仪表,变压器电机引出线



1.10 UL2096 多芯屏蔽电线 300V 80度30-16AWG 绞合裸铜,2-8芯,镀锡铜丝,电器电子内部连接器,UL758



1.11 UL2405 双芯屏蔽电线,300V 80度,30-16AWG 电脑,视听设备内部线



1.12 UL2464,300V 80°电脑线,无屏蔽,单屏蔽,双屏蔽,30AWG-18AWG 绞合裸铜,镀锡铜丝,电子电器内外部连接线



1.13 UL2468,300V 80°排线,30WAG-16AWG 单根,绞合铜丝,电器电脑内部连接线



1.14 UL2517/2464/20276-SSS,300V 105°28-16AWG 移动线缆,电子电器,通用线缆,机器人用线缆



1.15 UL2547,80°多芯屏蔽线缆80度,30-16AWG 2-3芯,录放音响电子系统



1.16 UL2651 排线300V 105度灰排彩排线,用于IDC 连接器配合PICH 2.54/2.0/1.27/1.0MM



1.17 UL2678 ATA300V 105 度灰排线,用于ATA 连接器配合PICH 0.635MM



1.18 UL2725,30V 80° 30-28AWG 2-13芯,用于2类系统视听电子设备内外部连接线



1.19 UL2835 30V 60度,屏蔽,无屏蔽,32-22AWG 用于2级电路电子设备内部连接线,游戏机线



1.20 UL2851 30V 80度



1.21 UL3854 30V 80度



1.22 UL2919,30V 80°低电压电脑线,1+4,3+4、5、6、7,,,RGB 显示器,电子计算机,商用计算机



1.23 UL2960 30V 60度低压电脑线



1.24 UL2969 30V 80度



1.25 UL20276,30V 80°多芯电脑线,25P 用于2类电子设备内外部连接线



1.26 UL3173  600V 125度无卤交联线电气设备内部连接



1.27 UL3265 150V 125 度,无卤交联线,电子电器内部连接线线



1.28 UL3266,300V 125°无卤交联线,32-10AWG 电子电器内部连接线



1.29 UL3271 600V 125度,无卤交联线,汽车或者电器、设备内部连接线



1.30 UL3275 无卤交联线,1000V 105度,电器设备内部连接线26AWG-9AWG



1.31 UL3302 无卤交联线,30V105度电子电器内部2类电路连接线



1.32 UL3363 无卤加强交联线,300V 125度,电子电器设备内部连接线



1.33 UL3385 无卤交联线,300V 105 度电子电器内部连接线



1.34 UL3386 无卤交联线600V 105度 电子电器内部连接线



1.35 UL20851 无卤HDMI 多媒体连接线 30V 80度



1.36 UL20855 无卤DVI 电缆



1.37 UL21088 无卤IEEE1394 高速介面链接线



1.38 CAT-3E 三类局部区域网络电缆



1.39 CAT-5E 超五类局部区域网络电缆 UTP/FTP/STP



1.40 CAT-6E 超六类局部区域网络电缆



1.41 CAT-7 七类局部区域网络电缆AV 汽车花线,0.5、0.75、0.85、1.25平方毫米



1.42 AVS 特薄心汽车花线 0.3、0.5、0.75、0.85、1.25、3.0、5.0平方毫米



1.43 AVSS 超薄型汽车花线0.3、0.5、0.85、1.25平方毫米


]]>
2023年光伏电缆市场发展前景怎么样? Fri, 20 Sep 2024 20:34:53 +0800 从目前的趋势来看,2023年光伏电缆市场有着良好的发展前景。光伏电缆作为太阳能发电系统的重要组成部分,随着全球对可再生能源需求的增加,光伏电缆市场需求也在不断增加。


首先,全球对可再生能源的关注度不断上升,太阳能发电作为其中最主要的一种形式,受到了广泛的认可和支持。越来越多的国家和地区推行太阳能发电政策,并鼓励民众采用太阳能发电系统。这将进一步推动光伏电缆市场的发展。


其次,随着技术的不断进步和成本的逐渐降低,光伏电缆的性能和质量得到了提升,价格也更加合理。这使得光伏电缆在太阳能发电系统中具有竞争力,并能满足不同规模和应用场景的需求。


此外,全球范围内对清洁能源的环保要求也在不断提高,太阳能发电系统因为不产生二氧化碳等污染物而备受青睐。在减少温室气体排放和应对气候变化的背景下,光伏电缆作为太阳能发电系统的关键部件,将得到更多的应用和需求。


然而,光伏电缆市场也面临一些挑战。例如,随着行业的发展和竞争的加剧,产品同质化的问题可能会逐渐显现。此外,技术创新和标准制定方面的不足也可能影响市场的进一步扩大。


综上所述,2023年光伏电缆市场有望继续保持良好的发展态势。随着全球对可再生能源和环保要求的提升,光伏电缆作为太阳能发电系统的重要组成部分,将会得到更多的应用和推广。同时,行业相关方面需要关注技术创新和标准制定,以推动市场健康发展。


]]>
青海公司大柴旦100万千瓦光伏项目全容量并网发电 Fri, 20 Sep 2024 20:34:53 +0800 7月31日,随着二期50万千瓦光伏项目顺利并网,青海公司大柴旦100万千瓦光伏项目实现全容量并网发电。


图为大柴旦100万千瓦光伏项目现场

该项目位于青海海西州大柴旦地区,日照时数平均达8.83小时,日照时间长、光照覆盖面广,光伏发电天然禀赋条件优越。项目投资43.8亿元,占地1552.5公顷,共分为137个子方阵,选用545瓦、550瓦、555瓦、645瓦、650瓦、655瓦六种型号单晶硅双面双玻光伏组件,196千瓦和300千瓦组串式逆变器,采用固定式支架,共安装137台6.5MVA箱变、47条集电线路,电缆敷设近8000公里。项目投产后,预计每年贡献清洁能源17.93亿千瓦时,可满足近160万个家庭一年用电量,节约标准煤56.1万吨、减少二氧化硫排放量6140吨、二氧化碳排放量168.4万吨、一氧化碳排放量147吨、二氧化氮排放量6483吨、烟尘排放量7588吨,将进一步助力实现“碳达峰、碳中和”目标,对构建新型电力系统以及促进当地经济社会发展具有重要意义。

声明:转载此文是出于传递更多信息之目的,若有来源标注错误或侵犯了您的合法权益,请在30日内与本网联系,我们将第一时间更正、删除,谢谢。


]]>
国家电投12个项目入选《2023年综合智慧能源优秀项目案例集》 Fri, 20 Sep 2024 20:34:53 +0800 7月27日―28日,中国综合智慧能源平台组织联合体(简称“A6联合体”)主办的“2023综合智慧能源大会暨优秀项目案例发布会”在上海召开,大会发布了《综合智慧能源优秀项目案例集(2023)》,共收录项目案例37个。国家电投12个综合智慧能源项目入选案例集,占比达32%。

  本次入选的12个国家电投综合智慧能源项目案例,含产业园区型案例2个,分别为《新昌电厂综合智慧零碳电厂项目》《霍林河循环经济示范工程项目》;集群楼宇型案例5个,分别为《内蒙古兴安盟清洁能源供暖综合智慧能源项目》《绿能公司上海浦东前滩天然气分布式能源项目》《潍坊万海办公楼零碳园区示范项目》《上海电力综合智慧零碳电厂项目》《靖安县中医院绿色综合智慧能源项目》;城镇乡村型案例3个,分别为《赣州黄金机场综合智慧能源项目》《湖南省宁远县乡村振兴+县域开发分布式光伏项目》《珠海横琴能源、格力电器横琴新区综合智慧能源1#能源站》;平台服务型案例2个,分别为《浙江虚拟增容储能电站项目》《中韩示范区“可再生能源+PEM制氢+加氢”一体化创新示范项目》。以上项目案例的入选,彰显了国家电投大力推进综合智慧能源产业高质量发展,加快由传统发电企业向综合智慧能源企业转型,助力新型能源体系建设的坚定决心和责任担当。

  据了解,《2023年综合智慧能源优秀项目案例集》更加凸显综合智慧能源项目的成熟性、示范性和可持续性,案例的水平和质量体现了新业态发展的高度,总结了案例集源端主导模式、荷端主导模式、配电网主导模式、智慧平台主导模式、能源技术和服务主导模式五大亮点。

  会上,国家电投安全总监、环保总监刘建平荣获2023年“综合智慧能源十大优秀推动者”,并作了题为《国家电投综合智慧零碳电厂创新实践》主旨报告,分享了国家电投综合智慧零碳电厂布局与实践。优秀示范案例代表内蒙古公司电力分公司、上海电力绿能公司主要负责人作了交流发言。

声明:转载此文是出于传递更多信息之目的,若有来源标注错误或侵犯了您的合法权益,请在30日内与本网联系,我们将第一时间更正、删除,谢谢。


]]>
光伏电缆产品知识详细讲解 Fri, 20 Sep 2024 20:34:53 +0800 光伏电缆


光伏电缆简介

光伏电缆线是指应用于太阳能光伏电站系统中直流侧电路的电能传输所使用的线缆,具备耐高低温、防紫外线辐射、防水、防盐雾、防弱酸碱、耐老化、阻燃好等优良物理特性。光伏电缆也就是光伏专用电缆,主要用于环境较恶劣的气候条件下;常用型号有PV1-F、H1Z2Z2-K。

光伏电缆时常暴露在阳光之下,太阳能系统常常会在恶劣环境条件下使用,如高温和紫外线辐射。在欧洲,晴天时将导致太阳能系统的现场温度高达100°C。

光伏电缆是一种安装在太阳能电池组件上的复合材料电缆,它由一种绝缘材料覆盖两个操作形式(即单芯和双芯)的镀锌钢丝组成。它可以在太阳能电池电路中用于运送电能,这使得光伏电池可以为电力系统提供必要的能量支持。

产品材质

导体:镀锡铜丝

外被材质:XLPE(又称:交联聚乙烯)为绝缘材料。

结构

1.一般采用纯铜或者镀锡铜芯导体

2.内层绝缘和外层绝缘护套2种

特点

1.体积小重量轻,节能环保;

2.具有良好的机械性能和化学稳定性,载流量大;

3.具有比其他同类电缆更小的体积、重量轻、成本低;

4.具有良好的耐腐蚀、耐高温、耐酸碱、耐磨、不受潮湿水浸蚀、能屏蔽掉在腐蚀性的环境中,具有良好的抗老化性能和更优的使用寿命;

5.成本低,自在污水、雨水、紫外线或其他酸、碱等强腐蚀性媒质的环境中使用。

光伏电缆电缆的特点结构简单,其使用的经过辐照的聚烯烃绝缘材料具有极好的耐热、耐寒、耐油、耐紫外线,可在恶劣的环境条件下使用,同时具备一定的抗拉扯强度,能够满足新时期的光伏发电需求。

优势

1.耐腐蚀:导体采用镀锡软铜线,有良好的耐腐蚀性能;

2.耐寒性:绝缘采用耐寒低烟无卤材料,可耐寒-40℃,其耐寒性能良好;

3.耐高温:护套采用耐高温低烟无卤材料,耐温等级高达120℃,耐高温性能优异;

4.其它性能:光伏电缆绝缘护套经辐照后,具有防紫外线辐射、耐油、寿命长等特点。

特性

光代电缆的特性是由其电缆专用绝缘料和护套料决定的,我们称之为交联PE,经过辐照加速器辐照以后,电缆料的方子结构会发生改变,从而提供其个方面的性能。抗机械载荷实际上,在安装和维护期间,电缆可在星顶结构的锐边上布线,同时电缆须承受压力、弯折、张力、交叉拉伸载荷及强力冲击。如果电缆护套强度不够,厕电缆绝缘层将会受到严重损坏,从而影响整个电缆的使用寿命,或者导致短路、火灾和人员伤害危险等问题的出现。

特征

1.安全性:光伏电缆具有良好的电磁兼容性,电强度和耐压强度高,耐高温、耐气候老化,绝缘性能稳定可靠,保证不同装置间交流电平的平衡性,达到运行安全的要求。

2.经济性:光伏电缆特殊的结构,使其具有传输电能的性价比优势,比普通的PVC线更加节省能源,且能够及时准确的诊断系统损坏,提高系统运行的安全性和稳定性,降低维护费用。

3.易安装性:光伏电缆具有表面光滑、易分离,可以快速插拔,应用灵活,安装方便,方面安装工作者做快,也可以列阵配置体系,有极大的改善,能够把装置间距离进一步缩短,提高空间效率。
4.环保性:光伏电缆的原材料是按照环保材料指标及其配方制备而成的,在使用和安装过程中,释放的任何毒素和废气均满足环保要求。

性能

电性能

1.直流电阻

成品电缆20℃时导电线芯直流电阻不大于5.09Ω/km。

2.浸水电压试验

成品电缆(20m)在(20±5)℃水中浸入时间1h后经5min电压试验(交流6.5kV或直流15kV)不击穿。

3.长期耐直流电压

样品长5m,放入(85±2)℃的含3%氯化钠(NaCl)的蒸馏水中(240±2)h,两端露出水面30cm。线芯与水间加直流0.9kV电压(导电线芯接正极,水接负极)。取出试样后进行浸水电压试验,试验电压为交流1kV,要求不击穿。

4.绝缘电阻

成品电缆20℃时绝缘电阻不小于1014Ω·cm,

成品电缆90℃时绝缘电阻不小于1011Ω·cm。

5.护套表面电阻

成品电缆护套表面电阻应不小于109Ω。

应用

1.风能应用:光伏电缆常被用于风力发电场,为光伏系统和风力发电系统装置提供电能和电力接口。

2.太阳能应用:光伏电缆应用于太阳能发电应用,用于连接太阳能电池组件,收集太阳能能量,为电力系统提供安全的电能运送,提高电力供应效率。

3.发电站应用:光伏电缆也可应用在发电站,用于连接电力装置,收集发电的电能,保证电力系统质量的稳定性,降低发电成本,提高电力供应效率。

4.其他应用:此外,光伏电缆还可用于连接太阳能跟踪器、太阳能逆变器、太阳能电池板和太阳能灯应用,特别是用于极简化电缆的技术在垂直设计中发挥的作用非常大,可以节省时间、提高工作效率等优势

使用范围

1、用于太阳能电站或太阳能设施、设备布线和连接,综合性能、耐候性强、适应全球各种电站环境使用;

2、作为太阳能装置的连接电缆、可在不同的气候条件下户外安装使用,可以适应干燥,潮湿的室内工作环境;

3、本产品依据2PfG 1169/08.2007适用于最高允许1.8kV(线芯对线芯,非接地系统)直流电压、在光伏系统中CD侧使用的单芯软电缆(电线)。该产品适合于Ⅱ类安全等级下使,电缆运行的环境温度最高到90℃,电缆可以多根并联使用。

主要特征

1 可以在阳光直射的条件下使用

2 适用环境温度 -40℃~+90℃

3 使用寿命应长达20年以上

4 除 62930 IEC 133/134 外,其它型号电缆均选择低烟无卤阻燃聚烯烃材料。

种类

电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下:

直流电缆多用于:(1)组件与组件之间的串联;(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联;(3)直流配电箱至逆变器之间。

交流电缆多用于:(1)逆变器至升压变压器的连接;(2)升压变压器至配电装置的连接;(3)配电装置至电网或用户的连接。

优缺点

1.优点:

(1)质量可靠,环保性好;

(2)适用范围广,安全性高;

(3)易安装性强、经济性好;

(4)传输电能损耗低,信号衰减小。

2.缺点:

(1)对环境适应性有一定要求;

(2)成本相对较高,价格适中;

(3)使用寿命较短,耐久性一般。

总之,光伏电缆是用于电力系统的传输、连接和控制系统的非常有用的工具,它具有高可靠丝性能、体积轻、成本低廉、传导电能稳定性、安装方便、易维修等优点;由于其工作环境和电能传输特性,它的应用比普通的PVC线更加有效且安全。

注意事项

1.光伏电缆不得架空敷设,除非增加金属保护层。

2.光伏电缆不得长时间浸在水中,并防止可能因为防工原因导致其长时间在潮湿环境中。

3.光伏电缆不得直埋于土壤中。

4.光伏电缆连接时应使用专用的光伏连接器,并由专业的电工人员安装。

要求

在太阳能光伏发电系统中低压直流输送部分使用的电缆,因为使用环境和技术要求不同,对不同部件的连接有不同的要求,总体要考虑的因素有:电缆的绝缘性能、耐热阻燃性能、搞老化性能及线径规格等。直流线缆多为户外铺设,需要防潮、防晒、防寒、防紫外线等,因此分布式光伏系统中的直流线缆一般选择光伏认证的专用线缆。

这类连接电缆使用双层绝缘外皮,具有优越的防紫外线、水、臭氧、酸、盐的侵蚀能力,优越的全天候能力和耐磨损能力。考虑到直流插接件和光伏组件输出电流,目前常用的光伏直流电缆为H1Z2Z2-K1*4mm2、H1Z2Z2-K1*6mm2等。

选型

在太阳能光伏发电系统中低压直流输送部分使用的电缆,因为使用环境和技术要求不同,对不同部件的连接有不同的要求,总体要考虑的因素有:电缆的绝缘性能、耐热阻燃性能、搞老化性能及线径规格等。具体要求如下:

1.太阳能电池组件与组件之间的连接电缆,一般使用组件接线盒附带的连接电缆直接连接,长度不够时还可以使用专用延长电缆。依据组件功率大小的不同,该类连接电缆有截面积为2.5m㎡、4.0m㎡、6.0m㎡等三种规格。这类连接电缆使用双层绝缘外皮,具有优越的防紫外线、水、臭氧、酸、盐的侵蚀能力,优越的全天候能力和耐磨损能力。

2.蓄电池与逆变器之间的连接电缆,要求使用通过UL测试的多股软线,尽量就近连接。选择短而粗的电缆可使系统减小损耗,提高效率,增强可靠性。

3.电池方阵与控制器或直流接线箱之间的连接电缆,也要求使用通过UL测试的多股软线,截面积规格根据方阵输出最大电流而定。

名部位直流电缆截面积依据下列原则确定: 太阳能电池组件与组件之间的连接电缆、蓄电池与蓄电池之间的连接电缆、交流负载的连接电缆,一般选取的电缆额定电流为各电缆中最大连续工作电流的1.25倍;太阳能电池方阵与方阵之间的连接电缆、蓄电池(组)与逆变器之间的连接电缆,一般选取的电缆额定电流为各电缆中最大连续工作电流的1.5倍。

光伏电缆的选择

光伏电站使用的直流电缆多数情况下为户外长期工作,受施工条件的限制,电缆连接多采用接插件。电缆导体材料可分为铜芯和铝芯。铜芯电缆具有的抗氧化能力比铝要好,寿命长,稳定性能要好,压降小和电量损耗小的特点;在施工上由于铜芯柔性好,允许的弯度半径小,所以拐弯方便,穿管容易;而且铜芯抗疲劳、反复折弯不易断裂,所以接线方便;同时铜芯的机械强度高,能承受较大的机械拉力,给施工敷设带来很大便利,也为机械化施工创造了条件。相反铝芯电缆,由于铝材的化学特性,安装接头易出现氧化现象(电化学反应),特别是容易发生蠕变现象,易导致故障的发生。

因此,虽然铝芯电缆的造价较低,为了项目安全及长期稳定运营,建议在光伏项目中使用铜芯电缆。

光伏电缆和普通电缆区别

1.光伏电缆:

导体:铜导体或镀锡铜百导体

绝缘:辐照交度联聚烯烃绝缘

护套:辐照交联聚烯烃绝缘

2.普通电缆:

导体:铜导体或镀锡铜导体

绝缘:聚氯乙烯或交联聚乙烯绝缘

护套:聚氯乙烯护套

普通电缆由以上可以看出所用导体和光伏电缆一致。

普通电缆绝缘和护套由以上可以看出不同于光伏电缆。

普通电缆只适用于普通环境敷设使用,而光伏电缆可用于环境较恶劣的环境敷设。



]]>
黄河公司西宁分公司咸阳宝石12.5兆瓦分布式光伏项目并网发电 Fri, 20 Sep 2024 20:34:53 +0800 7月11日,由黄河公司西宁分公司负责建设的咸阳宝石12.5兆瓦分布式光伏发电项目顺利并网发电,标志着黄河公司在陕西推进分布式光伏项目发展取得新突破,该项目也是目前黄河公司西宁分公司建成的最大光伏电站。

  咸阳宝石光伏项目位于陕西省咸阳市秦都区,总装机容量12.5兆瓦,主要利用咸阳宝石钢管钢绳有限公司生产厂房屋面建设屋顶分布式光伏,装机容量11.55兆瓦;在厂区停车场建设0.95兆瓦光伏车棚,配套建设18个交流、2个直流智能充电桩。

  “项目采用‘自发自用、余电上网’模式,项目运营搭载‘天枢一号’综合智慧能源管控与服务平台,应用物联网、大数据、智能管控,实现能源供给系统协同运行。”黄河公司西宁分公司工程项目部主任严华说。

  项目预计每年可生产清洁电量1267.16万千瓦时,相当于每年可节约标煤3902.42吨,减少二氧化碳排放约10655.62吨,减少二氧化硫排放约380.11吨,具有良好的生态和经济效益。

声明:转载此文是出于传递更多信息之目的,若有来源标注错误或侵犯了您的合法权益,请在30日内与本网联系,我们将第一时间更正、删除,谢谢。


]]>
中国能建山西电建中标察布查尔县光伏发电项目 Fri, 20 Sep 2024 20:34:53 +0800 6月26日,中国能建山西电建中标察布查尔县25万千瓦/100万千瓦时全钒液流电池储能、100万千瓦市场化并网光伏发电项目一期30万千瓦EPC总承包工程项目。

  该项目工程规模达1000兆瓦,包含交流侧装机容量14.3万千瓦光伏厂区及配套设施。该项目2022年成功列入新疆新增政策性开发性金融工具支持市场化并网光伏新能源项目清单,是新疆伊犁州第一个使用政策性、开发性金融工具推进的新能源项目。

  该项目投产后,每年可节约标煤18万吨,每年可减少多种有害气体和废气排放,其中减少二氧化碳(温室效应性气体)排放量46.4903万吨、二氧化硫排放量约60.25吨、氮氧化合物约90.68吨、烟尘约13.12吨。

声明:转载此文是出于传递更多信息之目的,若有来源标注错误或侵犯了您的合法权益,请在30日内与本网联系,我们将第一时间更正、删除,谢谢。


]]>
在这一领域,“中国迈出革命性一步” Fri, 20 Sep 2024 20:34:53 +0800 我国第四代先进核能技术研发在关键节点取得重要进展。据生态环境部网站消息,位于甘肃省武威市的2MWt液态燃料钍基熔盐实验堆已于近日获得由国家核安全局颁发的运行许可证。该钍基熔盐实验堆是国家重大科技基础设施建设项目,由中国科学院上海应用物理研究所自主设计并营运。

  钍基熔盐堆核能系统作为第四代先进核能系统的6种候选之一,具有安全性高、核废料少、防扩散性能和经济性更好等特点。我国的钍燃料核电站有潜力为我国供电数千年。据估计,我国的钍储量远远超过铀储量。下面,请分享一篇文章――《在这一领域,“中国迈出革命性一步”》。

  据西班牙《经济学家报》网站6月22日报道,中国在核能发电方面迈出了革命性的一步。该国已经为建造一座核反应堆开了绿灯,该核反应堆将使用钍代替铀作为其主要燃料。这一重要举措可能标志着核工业的一个转折点,并为满足中国日益增长的能源需求提供一种更安全和更可持续的解决方案。


▲2022年7月14日,上海核能装备测试验证中心工程技术人员在试验厂房内安装维护设备。张建松/摄

  据报道,该反应堆的运行将基于钍基熔盐的使用。该实验反应堆将位于甘肃省沙漠地区,由中国科学院上海应用物理研究所负责运营。

  中国国家核安全局6月7日颁发的运行许可证准许中国科学院上海应用物理研究所维持该反应堆运行10年。测试很快就会开始。中国科学院上海应用物理研究所对该反应堆核安全负全面责任,必须遵守所有相关法律、法规和技术标准。

  报道称,钍基熔盐反应堆是一种先进的核技术,使用液态燃料,并使用高温熔盐作为冷却剂。与传统铀反应堆相比,钍基熔盐反应堆具有多个潜在优势,包括更高的安全性、更少的废料和更高的燃料效率。此外,这种反应堆不需要用水来冷却,因此核电站可以建在沙漠等地区。

  与铀相比,钍是一种储量丰富的元素,而且具有多个优势:储量更大,产生的废物更少,产生的超铀元素更少,安全性更高。

  中国的钍燃料核电站有潜力为该国供电数千年。据估计,中国的钍储量远远超过铀储量。

  报道认为,中国决定推进这种开创性核电站的建设,体现了中国对创新和可持续发展的承诺。此外,这也为在世界范围内进一步探索和应用先进核电技术奠定了基础。

  在国际社会寻求更安全、更清洁的替代方案以应对气候变化的挑战时,中国的钍燃料核电站脱颖而出,成为迈向更光明能源未来的大胆一步。这一突破预计将引发其他国家的兴趣,并激励核能领域的研究和开发。

  据接近该项目的消息人士称,该核电站的建设计划于近期开始,它的投入运营将成为核工业界一件值得庆祝的大事,也将是全球科学界的一个里程碑。



特别声明:上海光亨官方网站转载其他网站内容,出于传递更多信息而非盈利之目的,同时并不代表赞成其观点或证实其描述,内容仅供参考。版权归原作者所有,若有侵权,请联系我们删除。


]]>
大唐发电投资建设辽宁250MW风电项目! Fri, 20 Sep 2024 20:34:53 +0800 6月29日,大唐国际发电股份有限公司(以下简称“大唐发电”或“公司”)发布《董事会决议公告》。

公告披露,大唐发电召开第十一届十五次董事会审议通过了《关于投资建设辽宁葫芦岛南票250MW风电等5个新能源项目的议案》,同意公司全资建设辽宁葫芦岛南票 250MW 风电、福建大田罗丰工业园 29.95MW 分布式光伏 2 个新能源项目,项目总投资约 17.45 亿元。

此外,公司将控股建设重庆石柱“风火储”一体化示范项目、福建诏安西山 44MW 渔光互补、福建诏安西山100MW 渔光互补 3 个新能源项目,项目总投资约 26.02 亿元;资本金占项目总投资的 30%。


]]>
光伏电缆线两层(绝缘和护套)不分离有影响质量吗? Fri, 20 Sep 2024 20:34:53 +0800 带着这个问题,听一听上海光亨电缆有限公司技术人员怎么回答的:“TUV光伏电缆一般要求需要二层绝缘层,也就是常说的内绝缘层和外护套,而两层绝缘可分离和两层绝缘层不可分离均是正常的工艺要求,不影响产品质量。”





小编:“为什么要做两层可分离和不可分离的工艺呢?哪种更节省成本?哪种使用效果更好呢?”

技术:“我们可以做分离和不分离的两种,并无任何技术难题,关键点就是做外护套的时候有没有加滑石粉或者氧化镁,一种白色粉末,用于电线电缆制造可便于电线剥皮,可有效的分离电线电缆护套与芯线的粘连,易于脱皮;加滑石粉在成本上可以忽略不计;使用效果没有好坏之分,主要是根据不同应用场合,比如做接线盒加工的用户一般要求可分离的较多,在光伏太阳能发电站工程布线连接安装使用的话基本上没有要求;你可能会问为什么不都做两层可分离的?主要是考虑第一这种氧化镁其实长期被吸入身体对健康有一定影响、其次滑石粉的湿度和过粉的稳定性也会影响光伏电缆两层绝缘之间的附着力和松紧度,非必要情况下可以不用过粉。”


小编:“那么两种工艺的光伏线缆在外观有没有明显区别?”

技术:“没有区别,从外观看不出任何区别;在使用相同厂家同型号同批次原材料制作的两种电缆,过粉的要比不过粉略微柔软一点。”


小编:“在选择光伏电缆需要注意哪些?”

技术:“需要注意两个方面,一个是质量一个是使用要求。质量这块主要看是否拥有TUV、UL等正规认证,铜丝质量、绝缘料、电子辐照工艺、导体电阻和长度是否合格;使用要求就是看客户的具体要求,外径大小、是否要求两层可剥离等。”




]]>
40GW风光项目!江西优化调整新能源规划项目库 Fri, 20 Sep 2024 20:34:53 +0800 3月30日,江西省发改委发布关于优化调整新能源规划项目库的通知。经过优化调整,本轮规划库中全省风电、光伏发电规模下降至40GW左右,全省生物质发电项目规模为107.8MW。根据799个项目清单统计,其中光伏约25GW,风电约15GW。光伏项目分为两类包括集中式光伏和屋顶光伏。集中式光伏24.23GW、屋顶分布式光伏689MW。

原文见下:

江西省能源局关于优化调整新能源规划项目库的通知

各设区市发展改革委(能源局),赣江新区经发局,国网江西省电力有限公司,各有关单位:

按照《江西省能源局关于开展新能源规划项目库优化调整工作的通知》(赣能新能字〔2023〕19号)要求,各地能源主管部门、各有关企业已报送规划库项目调整申请。经研究,现将优化调整后的省级新能源规划项目库予以发布,并就有关事项通知如下。

一、坚持依法依规优化,保障项目合理可行

根据《江西省光伏发电、风电项目开发工作指南(2022年)》明确发展引导方向的要求,本次规划库优化调整对屋顶、废弃矿山等优先发展类项目予以重点支持;对生物质发电项目应纳尽纳;对现有政策明确的限制类和禁止类发展项目进行了重点优化:根据《水利部关于加强河湖水域岸线空间管控的指导意见》(水河湖〔2022〕216号)以及省林业局关于严控林光互补光伏发电项目的建议,本次对涉水库项目予以调出,对涉林项目予以限制。若今后相关政策调整,调出项目仍可按照最新政策重新申请纳规。

经过优化调整,本轮规划库中全省风电、光伏发电规模下降至4027万千瓦,全省生物质发电项目规模为10.78万千瓦。

二、坚持统筹目标任务,控制总量提升质量

为保证规划库项目储备与我省“十四五”新能源发展目标总体匹配,积极稳妥实现碳达峰碳中和目标,本次规划库优化调整以支持优先类别、平衡各地目标、提升项目质量为重点,有序引导各地、各有关企业按照“清理为主”“以新代旧”等原则调整优化规划库项目。

从总体上看规划库中储备项目规模仍然偏高,远超当前电网消纳能力,今后仍然需要进一步优化提质减量。根据国网江西省电力公司分析预判,今年省内将出现一定规模的弃风弃光,建议各地要根据当地负荷发展情况合理控制风电、光伏发电项目发展节奏,从严控制规划项目总量并提升质量。

三、坚持压实分级责任,确保完成发展目标

近年来,我省合理分解了国家可再生能源发展目标任务,压实了各级政府责任,通过远近结合、梯次有序方式科学规划储备和推动实施新能源项目,较好地实现了全省总体目标任务,建立了合理的项目储备。各地要树立目标导向,坚决以提升当地新能源发电量占比为目标,积极促进全省能源领域碳达峰实施方案任务的完成。

本次规划库调整发布后,请各地能源主管部门、各有关企业按照上述要求积极开展相关研究论证工作,进一步提升项目实施质量。下阶段,省能源局将适时组织开展全省风电、光伏项目竞争优选。

附件:

江西省新能源规划项目库清单.xlsx



]]>
我国首个移动式大容量全场景电池储能站投运 Fri, 20 Sep 2024 20:34:53 +0800 新春伊始,我国首个移动式大容量全场景电池储能站——南方电网河北保定电池储能站正式投入商运行。该电池储能站位于保定国家高新技术产业开发区,功率6兆瓦,容量超过7.2兆瓦时,转换效率达到98%。电站的投运标志着我国高压级联关键技术研究取得成功,有效解决了电池储能站应用场景固定限制的难题。


  此前,我国电池储能站主要采用低压380伏储能系统,经变压器升压至10千伏后并入电网储能发电。不同于传统储能站,南方电网河北保定电池储能站首次应用了高压级联链式储能变流器拓扑,将电池组通过模块级联方式直接接入10千伏高压交流系统。该储能站采取集装箱设计,各电池加装运输底座,成为我国第一座无需配套变压器的移动式电池储能站,可随时灵活“动”起来。


  该电站的示范建设,实现了我国电化学储能领域的三个“首次”:首次运用了“H桥”的级联结构,可在大幅减少储能系统数量的情况下,实现同等储能效率;首次研究应用电池簇间热阻隔技术,对电池柜作耐压绝缘和防火隔热处理,在电池阵列之间加装隔热板,大幅延长火灾等极端情况下的救援缓冲时间至60分钟;首次攻克了移动式大容量电池储能站黑启动关键技术,可为局部电网提供灵活、快速、可靠的黑启动电源服务。


  这样一座控制技术成熟、安全性能稳定的移动式大容量电池储能站可应用于各电化学储能场景。在电源侧,该电站可平滑新能源出力波动,提供备用容量;在电网侧,该电站可改善输配电网络功率分布,满足设备检修和线路融冰等特殊时期的临时供电需求;在用户侧,该电站能够有效调节季节性区域内负荷,作为电网突发事故、春运等时段性事件的应急电源。此外,该电站还可以作为储能产品并网的性能测试平台,为不同储能产品性能对比提供大容量电源。


  当前,我国新型储能技术正加快发展,新型锂离子电池、液流电池、飞轮、压缩空气、氢(氨)储能、热(冷)储能等材料领域技术的相继涌现,带动产业热度的持续升温。预计到2025年末,新型储能在电力系统中的装机规模将达到3000万千瓦以上,年均增长50%以上。而高压级联作为储能领域集成应用技术的创新突破,将持续助推储能产业模式的优化完善,为服务构建新型电力系统发挥积极示范作用。


  据悉,自2020年起,南方电网公司在企业内部大力推动推动科技项目“揭榜制”“挂帅制”落地实施,面向国家重大科研需求、行业科技前沿等领域发动科研人员技术攻关。《高压级联储能系统规模化应用关键技术研究》作为首批试点项目之一,由南网储能公司“挂帅”攻关,选取北京四方公司、上海交通大学等单位合作研究,推动“产学研用”一体融合实践。项目研究工作已发表论文9篇、完成各类专利受理授权30余项,下一步将实现更大容量的高压级联,推广升级前景十分广阔。


]]>
上海光亨EN50618 1500V光伏电缆通过ROHS2.0检测 Fri, 20 Sep 2024 20:34:53 +0800 上海光亨EN50618 1500V光伏电缆通过ROHS2.0检测

(检测报告截图如下)


]]>
线缆国家职业标准和各工种的鉴定规范 Fri, 20 Sep 2024 20:34:53 +0800 【概要描述】根据《中华人民共和国劳动法》的有关规定,劳动和社会保障部组织有关专家,制定了《电线电缆制造工国家职业标准》(简称《标准》),用以指导全国线缆行业开展职业技能鉴定。《标准》依据有关规定,将本职业分为五个等级,在充分考虑经济发展、科技进步和产业结构变化对本职业影响的基础上,对本职业的活动范围、工作内

根据《中华人民共和国劳动法》的有关规定,劳动和社会保障部组织有关专家,制定了《电线电缆制造工国家职业标准》(简称《标准》),用以指导全国线缆行业开展职业技能鉴定。
  《标准》依据有关规定,将本职业分为五个等级,在充分考虑经济发展、科技进步和产业结构变化对本职业影响的基础上,对本职业的活动范围、工作内容、技能要求和知识水平都作了明确规定。《标准》的内容包括职业概况、基本要求、工作要求和比重表等四个方面的内容。
  为了符合线缆行业员工培训、鉴定和就业的需要,与《标准》配套,经劳动部审定,编写了《电线电缆制造工职业技能鉴定规范技术理论教学计划》(简称《鉴定规范》)。
  《鉴定规范》详细地规定了本职业十三个工种的鉴定内容:铜铝杆生产工(连铸连轧工)、拉线工、镀制工、绞制工、挤塑工、挤橡工、包制工、金属护套制造工、交联工、干燥浸油工、漆包工、光缆制造工、电线电缆检验工。从基本知识、专业知识、相关知识和操作技能、工具设备的使用与维护、安全及其它多个方面具体规定了各工种鉴定、考核的范围和内容,每个工种又按照初级、中级、高级等不同等级分别提出要求,具有很强的实用性。
    《鉴定规范》还对本职业的五个等级(初级,中级,高级,技师,高级技师)的技术理论教学计划作出规定,对培养目标、课程设置和要求以及教学的课时都有明确要求。
    《标准》和《鉴定规范》为全国线缆行业员工的考核提供了统一的权威的标准,必然会对线缆市场的整顿和就业准入产生重大影响。


]]>
常用的家装布电线单线电线有哪些? Fri, 20 Sep 2024 20:34:53 +0800 生产标准

本产品按中华人民共和国国家标准GB/T5023.3-2008、GB/T5023.4-2008、制造。

该标准等效采用国际电工委员会标准JB/T8734.2-2016、Q/ZYL0204-2016、T/ZZB1078-2019、JB/T10491-2004。

使用范围

电压等级:适用于额定电压等级450/750V及以下(BVV及BVVB使用额定电压等级在300/500V及以下)

产品规格:1-5芯,1.5-630mm²

使用特征

1、本产品适用于交流电压450/750V及以下动力装置和室内照明固定敷设;

2、工作温度:不超过70℃,敷设温度不低于0℃。

型号、名称及使用范围

型号、名称及使用范围

型号

名称

使用场合

BV

铜芯聚氯乙烯绝缘电线

固定布线用

BVR

铜芯聚氯乙烯绝缘软电缆

固定布线用

BVV

铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆

固定布线用

BVVB

铜芯聚氯乙烯绝缘聚氯乙烯护套扁形电缆

固定布线用

RV

铜芯软导体单芯聚氯乙烯绝缘电缆

固定布线用

WDZ-BYN

铜芯无卤低烟阻燃聚烯烃绝缘尼龙护套电线

固定布线用

WDZ-BYRN

铜芯无卤低烟阻燃聚烯烃绝缘尼龙护套软电线

固定布线用

WDZ-BEYN

铜芯聚乙烯无卤低烟阻燃聚烯烃双绝缘尼龙护套软电线

固定布线用

WDZ-BEYRN

铜芯无卤低烟阻燃聚烯烃绝缘尼龙护套软电线

固定布线用

WDZ-BYJ-125

耐热125℃交联聚烯烃绝缘电线

固定布线用

WDZ-BYJF-125

铜芯无卤低烟阻燃聚烯烃绝缘125℃辐照电线

固定布线用

WDZ-BYJ-105

耐热105℃交联聚烯烃绝缘电线

固定布线用



]]>
2022年光伏发电行情及发展前景 Fri, 20 Sep 2024 20:34:53 +0800

一、2022年光伏产业现状



首先我们回顾下光伏发电今年以来的表现。



今年一季度的三个月里淡季并不淡,归功于印度市场抢装需求所带来的。



俄乌战争的爆发,我们观察到,各组件厂4月份排产情况丝毫没有减弱,甚至是向上的,导致需求进一步增加,且很多是高附加值的需求。



在一季度业绩出来之后,整个行业做出快速修复,5月份及整个二季度行情非常好。目前,前三季度的新增光伏装机规模是52.6GW,如果今年的新增光伏装机规模达到100GW,就意味着第四季度的装机规模有望接近和达到前三季度的总和。另一个值得关注的数据是,去年全年的新增装机规模为54.88GW。今年前三季度的新增光伏装机规模已经接近去年全年,如果今年新增光伏装机规模达到100GW,则新增光伏装机规模同比增速接近翻倍。



二、光伏产业发展前景



首先从当前国内外政治经济形势的大背景中来看,新能源发展依然是重中之重。国内正在进行的20大会中把发展青山绿水当作长久执行的政策,其中新能源的发展和双碳目标是紧紧结合在一起的,所以大的方向上,这个是未来,是趋势。



其次,伴随着“口罩”的传播和防控,根据经验的积累,基本上是在可控的范围内,对户外的光伏作业的影响偏于局部。



然后是相关补贴政策,这个也是从业人员主要考虑的因素之一,特别是对光伏电站安装建设端的影响比较大,2022年的光伏补贴是有的。国家对分布式光伏发电项目按电量给予补贴,补贴资金通过电网企业转付给分布式光伏发电项目单位。



三、总结

光伏安装势头依然在逐步递增、未来市场潜力依然巨大。


]]>
Solar cable、PV cable、Photovoltaic cable、DC cable是什么线缆?对应国内的线缆型号是什么? Fri, 20 Sep 2024 20:34:53 +0800 Solar cable、PV cable、Photovoltaic cable、DC cable是什么线缆?对应国内的线缆型号是什么?



一、Solar cable是指太阳能电缆;

二、PV cable是Photovoltaic cable的简写,是指光伏电缆;

三、DC cable的指直流电缆。



Solar cable、PV cable、Photovoltaic cable、均是只太阳能光伏电站直流系统中使用的直流光伏电缆,而DC cable可以是光伏电缆,也可以是其他领域应用的直流电缆,比如通信设备用的直流电缆。



另外光伏电缆对应国内的型号是哪款?在国内,包括国际上,常见的型号有三种TUV认证的光伏线缆,分别是PV1-F、H1Z2Z2-K、62930IEC131,另外还有UL标准和PSE标准的,很多做外贸的朋友都无法决策给国外的客户推荐哪款?如果以后遇到此类问题,建议第一时间与我们联系,我们将竭诚为您提供咨询服务。


]]>
柔性拖链电缆技术规格标准要求 Fri, 20 Sep 2024 20:34:53 +0800 拖链电缆技术规格标准要求

1、拖链电缆的敷设不能扭曲,即不可从电缆卷筒或电缆盘的某一端解开电缆,而应先旋转卷筒或电缆盘将电缆展开,必要时可将电缆展开或悬挂起来。用于该场合的电缆只能直接从电缆卷上取得。

2、必须注意电缆的最小弯曲半径。(有关信息可咨询光亨电缆技术人员)。

3、电缆必须松散的并排敷设在拖链中,尽可能分开排列,用隔片分开或穿入支架空挡的分离空洞中,在拖链中电缆间的空隙至少应为电缆直径的10%。

4、拖链中的电缆不得相互接触或困在一起。

5、电缆的两点都必须固定,或至少在拖链的运动端必须固定。一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。

6、请确保电缆在弯曲半径内完全移动,即不可强迫移动。这样电缆彼此间或与导向装置这间可经相对移动。经过一段时间的操作后,最好检查一下电缆的位置。该检查必须在推拉移动后进行。

7、如果拖链折断,则其电缆也需要更换,因为过度拉伸造成的损坏无法避免。

拖链环境要求拖链电缆具有以下几个性能:

1、耐弯曲。拖链是呈U形的,安装在拖链里面的拖链电缆也会随着拖链呈现出U形的形状。因此,拖链电缆必须承承受住弯曲形态下所受到的弯曲压力。

2、移动性。拖链在设备运行工作时是来回往复移动的,拖链的往复运动必然带动拖链电缆的往复运动。

3、耐磨性。拖链是链条状的。拖链电缆在拖链里面的弯曲状态是受到链条的强制压制而成的。拖链电缆的运动也是受到链条的推动而移动的。那么在移动过程中,拖链电缆势必会受到拖链的摩擦力,这时候就必须要求拖链电缆外皮具有耐磨性。

4、高柔性。拖链电缆的耐弯曲、移动性、耐磨性就导致拖链电缆在触感上具有高度的柔软性。

5、其它性能。拖链电缆的使用环境是复杂多变的。不同的设备有不同的环境要求。拖链电缆不光是要求必须具有上述1-4的特殊性能,而且要同时满足不同特殊环境的要求,如耐油性、耐寒性、防水性、防辐射性等。

]]>
太阳能光伏停车棚直流电路用光伏线缆H1Z2Z2-K1*4 Fri, 20 Sep 2024 20:34:53 +0800        太阳能光伏车棚,就是将光伏发电和车棚顶结合起来,这是一种光伏与建筑相结合中最为简单的一种。它不但能实现传统车棚的所有功能,还能给业主带来发电收益。一般采用钢结构支架,简单、大方、时尚、美观,且为清洁环保的新能源,有效缓解社会的环境和能源压力。



       利用停车棚的闲置面积,建设光伏停车棚,发的电除了供给车辆使用外,多余的电量还可以卖给国家,不仅有非常不错的收益,还能减缓城市的用电压力。

它主要由支架系统、电池组件阵列、照明及控制逆变系统、充电装置系统和防雷及接地系统组成。支架系统主要包括支撑立柱、固接在支撑立柱之间的斜梁、接在斜梁上用于支撑太阳电池组件阵列的檩条及固定电池组件阵列的紧固件等。




       太阳能光伏停车棚直流电路推荐使用TUV EN50618:2014 标准的H1Z2Z2-K1*2.5、H1Z2Z2-K1*4、H1Z2Z2-K1*6等规格型号的光伏直流电缆线,这款光伏线直流电压可以达到1500V,采用低电阻的镀锡无氧铜丝作为导体、XLPO作为绝缘护套、防晒、耐高低温、阻燃效果好、安全耐用,可达25年使用寿命,欢迎前来咨询采购,销售电话021-37527559,销售直线18916295495(同微信)。

]]>
TUV EN50618:2014 光伏电缆线H1Z2Z2-K1*2.5/4/6/10mm2平方毫米载流量和详细技术参数表 Fri, 20 Sep 2024 20:34:53 +0800 在国内外常用的TUV EN50618:2014系列DC1500V光伏电缆线H1Z2Z2-K,主要规格在1.5~10mm²平方毫米之间,太阳能电缆所对应的最大载流量、外径大小、导体结构等相关技术参数,一张表全部覆盖:


]]>
上海光亨电缆MC4光伏电缆连接器通过欧盟安全认证! Fri, 20 Sep 2024 20:34:53 +0800 上海光亨电线电缆有限公司始终坚持以技术创新为企业的发展动力,以人为本、精诚服务,坚守匠心精神;2022年公司MC4连接器系列产品通过了欧盟电工委员会安全认证(CE认证),为国内外用户提供更具竞争力和可靠性的产品。


]]>
4平方光伏电缆线的电阻是多少? Fri, 20 Sep 2024 20:34:53 +0800 光伏电缆除了绝缘和护套层或者双层共挤(一层加厚绝缘)必须要经过辐照交联等关键工艺之外,还有一些电气性能是必须要达到的,譬如光伏电缆在20℃的空气中的导体电阻是多少?有没有相关根据?上海光亨电缆有限公司根据以上问题给予回复和解答:



PV1-F1*4和H1Z2Z2-K1*4在20℃的空气中的导体电阻要求是≤5.09欧姆/千米,根据来自两个方面,第一是线缆执行标准2PfG 1169和EN50618中都有要求,因为光伏电缆执行的是国外的标准,对于很多人来说阅读英文是有一定的难度,所以我们的技术人员又提供了一个国内重要的线缆标准可供参考,更加明确、更权威的国家标准—《GB/T 3956-2008 电缆的导体》里规定4mm2第五类镀金属软导体在20℃的空气中的最大电阻5.09Ω/KM,以下附有此标准截图,同时可以查到到2.5、6.0平方毫米等规格线缆的最大电阻,此标准里还讲到了关于线缆最大载流量的规定,详细内容可以直接在网络查找,如果有不清楚的地方可以联系上海光亨电缆有限公司,我们将会免费为您提供采购前的的技术咨询。



]]>
直流光伏电缆采购和销售人员必须注意的误区,弄混淆了可能会导致光伏电站无法验收! Fri, 20 Sep 2024 20:34:53 +0800        随着市场对光伏电站的持续需求以及相关配套产品技术的优化和提升,直流光伏电缆和认证也更新了好几款版本,我们针对于常见的两种型号的光伏电缆容易弄错的电压问题做个有凭有据的讲解,可以让项目方的设计、施工、采购等部门对选品有个直观的认识,同时也能增强电缆销售人员对电缆知识的掌握,给用户推荐到需要的那款。


一、直流光伏电缆型号之PV1-F

(图一,较早莱茵TUV认证版本)

1 副本.jpg


       根据证书图片内容显示,直流光伏电缆DC:1.8KV,括号里备注翻译过来的意思可以理解为空载电路的zui大电压是1800V,并非是实际工作电压(额定电压),接入负载后电源有电流输出至负载,电路内阻上有电压损耗,电缆输出电压会降低。那么会有人问这个适合多大的直流电压线缆,按照GB12528.1统一计算,即同一根电缆,直流的额定电压是交流电压的1.5倍,根据AC工作电压/zui大电压:0.6/1KV可以推导出直流电压DC:0.9/1.5KV


(图二,现阶段莱茵TUV版本)



       根据证书图片内容显示,直流光伏电缆DC:1.0KV,无括号备注,通常意义来说这是指直流额定电压为1000V,也是工作电压的意思。


二、直流光伏电缆型号之H1Z2Z2-K

(图三,现阶段南德TUV版本)

3 副本.jpg


       根据证书图片显示,直流光伏电缆电压DC:1500V,括号里备注翻译过来的意思可以理解为回路电压为1500V(负载时的电压)。

如果用户说需要提供一款1500V的光伏电缆,保险起见建议提供H1Z2Z2-K这款。

]]>
2022年光伏电缆价格走势 Fri, 20 Sep 2024 20:34:53 +0800 最近收到一些电线电缆用户的咨询,譬如:“明年(指2022年春节以后)光伏电缆会降价吗?”、“光伏线价格涨太多,能便宜点吗?”关于此类问题,因为线缆的价格收诸多因素的影响,我一时半会也不好明确的答复客户,那为了能够给客户一些有用的参考意见,来做出一个降低采购成本预判,主要从原材料、线缆行业市场环境、光伏行业市场行情等几个主要的方面分析。



一、铜价格趋势及走向(数据来自金投行情)

根据2021全年铜价趋势图可以看出,目前铜价相比同期上涨了25%左右,目前近3个月处于下跌后稳定阶段,根据2022年中财期货铜年报:稳中有升的铜;我这边初步判断,铜价作为最主要的电缆原材料,铜价的上涨将会相应的提升光伏电缆的单价。



一、电线电缆市场环境

国内线缆行业环境较为良好,首先在特殊的防疫时期,在政府强有力的领导管控等因素下,线缆等制造行业未受到太大的打击,市场需求并未有明显降低。

国外线缆行业环境较为萧条,依然是收到疫情的冲击较大,线缆生产制造收到不同程度的影响,反而给中国的外贸出口带来更多的需求,这也促使了国内线缆制造企业得到更多的销售机会,从我国进口的光伏电缆依然是全球很多国家和地区的选择。从整个特殊的大环境和未来的形势来看,在2022年这个阶段,个人认为我国线缆需求将继续稳步增加,通常来说需求的增加相应的价格很少会出现下浮或者断崖式下跌,还是增长机会较大。



二、光伏行业市场行情

目前国家大力开展清洁能源和低碳经济建设,以核电、光伏、风能以及潮汐等新能源为代表的绿色能源正蓬勃发展,而这些新能源相关设施均对电线电缆产品有着相应的特殊要求,如光伏发电用电缆要求耐紫外线、耐高寒和盐碱等。传统电线电缆产品无法满足上述要求,因而在需求拉动下,光伏电缆的需求依然保持强劲。



综合以上几个方面分析,2022年光伏电缆(包括DC1500V的H1Z2Z2-K和1000V的PV1-F)的价格具备更大上升的可能性。



(上海光亨电缆有限公司-苏佳佳于2022年1月14日编辑 转载请著名出处 我们将保留行使知识产权的权力)


]]>
招聘电线电缆质检员【昆山】 Fri, 20 Sep 2024 20:34:53 +0800 一、岗位职责要求:

1、根据公司要求在部门负责人的领导下,参与编制质量管理体系文件;

2、根据ISO 9001质量体系文件要求,实施产品开发和技术的改造,定期进行内部审核;

3、贯彻落实线缆3C实施细则和生产许可证实施细则和公司工艺纪律制度;

4、组织接受3C官方的定期检查、生产许可证定期检查、质量管理体系定期检查;

5、参与编制和改进产品设计生产的工艺文件,确保与和质量控制文件的完整性和适用性;

7、参与不合格品的分析处置;

8、负责计量器具和检查设备的购买和检定工作,负责需定期检定仪器的送检、建账;

9、参与公司产品售前检测和售后服务工作;

二、任职要求:

1、大学专科及以上文化程度;

2、电线电缆、绝缘材料、机械制造或相关专业优先;

3、有2年以上相关工作经验的优先;

4、有较强的工作责任感和事业心;

三、福利待遇:

底薪+五险一金+双休+高温补贴+过节费+月度评优和年度评优奖励+带薪产假婚假等

]]>
如何通过公式计算出合适的光伏线缆的规格截面大小 Fri, 20 Sep 2024 20:34:53 +0800 最近有用户咨询,有没有关于光伏直流电缆规格截面大小的选择的计算方式,小编根据这个问题向公司的技术部门同事做了一些了解,可以通过电功率计算公式的物理公式推导出理论上的参数,来选择可以满足其电工参数的光伏线大小:



举例:一位广东的光伏安装公司要按照一套功率为20KW分布式太阳能光伏电站,9片1串组,然后3组并联,每块光伏电池板的功率为450W,开路电压41V, 工作电压34.7V。我们得知以上参数后就可以推导出输出电路的电压电流参数,如果参数在光伏电线的技术参数内,理论上就可以使用。



电功率计算公式:

P=UI,功率(W)=电压(V)*电流(A)

P:代表功率,单位是瓦特,简称瓦,用字母W表示。

串联电缆电流不变,电压升高,并联电缆电压不变,电流升高。



单块电池板电流:I=450W/34.7V=13A

并联电路的电流:I1=3*13A=39A

9块一组直流电流电压:U=41V*9=369V

H1Z2Z2-K 1*4mm²的直流线的技术参数:DC≤1500V、电流≤56A

结论:选择4平方光伏线可以满足这个光伏电站的使用要求(另外要考虑线缆的走线距离等实际安装情况)


]]>
上海光亨电缆招聘电线挤塑工【昆山工厂】 Fri, 20 Sep 2024 20:34:53 +0800 招聘电线挤塑工【昆山工厂】

岗位职责:
1、按照车间主管要求,按时按量完成生产任务,完成当日当月生产任务;
2、按工艺要求进行生产操作;
3、服从领导安排,完成本岗以外的技术学习任务;
4、完成领导交办的临时工作。

任职资格:
1、18周岁以上;
2、吃苦耐劳,有责任心,工作认真负责。

3、最好有一年以上的工作经验。

]]>
分布式光伏电站只要做好这几点,稳定发电25年! Fri, 20 Sep 2024 20:34:53 +0800        家庭户用屋顶光伏普及之后,不仅给用户带来一些收益,同时节能又环保。对于户用分布式屋顶光伏电站而言,怎么确保电站能稳定运行25年或更久呢?要解决这个问题呢,我们就必须要从光伏电站的所有配套产品质量、设计、安装和运维等各环节严格把关和优化。


产品选择

       分布式户用光伏电站主要由:光伏组件(光伏板)、逆变器(直流变交流)、并网箱、支架、交直流电缆、MC4接头、接电电缆、PVC线缆管、基础配重(桩基)、辅材等组成,其中光伏组件和逆变器是整个系统中最核心的部件。在选择组件方面,建议选择一二线品牌的产品,质量更加放心可靠,其次,选择转换率比较高的,当前用的较多的常规组件多晶270W以上,单晶280W以上,还有双面组件,300W、305W的高效组件等。

交直流逆变器作为户用光伏电站的心脏,可以说是举足轻重。低质量的逆变器往往使用了性能较差的廉价元器件,容易发热,且故障比较多,也建议大家选择出货量排前10的品牌产品。

【详情请下载附件文件】

]]>
家庭装修布线选用什么型号种类的电线?电线的规格大小如何选择? Fri, 20 Sep 2024 20:34:53 +0800 光亨电缆的小编通过与技术沟通和网络调查了解到以下答案,供广大用户参考:

一、家装布线选型:

1、使用最广泛的是BV线,名称叫着铜芯PVC绝缘单芯硬线,额定交流电压450/750V,完全满足家用电压要求。

2、BVV名称叫着铜芯PVC绝缘PVC护套单芯硬电缆,在BV线的基础上加上一层PVC护套,起到双层保护的作用,一般家庭布线都会穿管保护,所以线缆多加一层PVC护套有点多余。



3、RVVB/BVVB,都是双层外皮,形状为扁形,多芯,多为墙面明线走法使用,现已经很少采用,这里不多介绍。

小结:推荐家庭装修布线选用BV线。





二、BV线的规格大小如何选择?(必须基于国标,规格单位:mm²,平方毫米俗称平方)

1、照明回路的电线。对于家庭中常用照明回路电线的线径,1.0mm²以上即可,个人建议选择2.5平方的铜芯导线。

2、室内普通插座回路的电线。对于普通插座回路电线的线径,个人建议也是选择2.5平方的铜芯导线。

3、对于室内壁挂式空调回路的电线。一般2.5平方即可,个人建议室内壁挂式空调回路选择4平方的铜芯导线,理由是有些空调并非是变频启动,启动瞬间负荷较大,另外通常每次空调的运行时间较久,为了防止线路发热短路,干脆选大一个规格的线,降低电阻,减少带你留损耗,一次到位。

4、对于室内的柜式空调的电线。对于柜式空调回路电线的线径,建议选择4平方的铜芯导线。因为柜式空调的功率一般都是比较大。

5、对于室内的厨房和卫生间回路的电线。对于一般的家庭厨房和卫生间选择2.5平方的铜芯导线就可以了;而对于100平米以上的房型,个人建议厨房和卫生间选择4平方的铜芯导线更为保保险一些,如果厨房用电器功率较大,且经常一起使用,直接用4平方,一次到位。

]]>
H1Z2Z2-K1×2.5mm是什么电缆 Fri, 20 Sep 2024 20:34:53 +0800 网友:“H1Z2Z2-K1×2.5mm²是什么电缆?”

小编所在公司是专业从事H1Z2Z2-K1×2.5型号规格电线电缆生产的厂家,对于网友的问题,根据自己的专业知识和查阅资料,简单的说明介绍下:



H1Z2Z2-K1×2.5mm²是TUV EN50618:2014体系下的导体截面为2.5mm²的单芯直流太阳能光伏电缆,用于分布式和地面光伏电站以及严苛环境条件下的电力传输使用。



此款光伏电缆的基本电气参数:

导体材料:镀锡无氧铜丝绞合而成;

绝缘/护套(双层):XLPO低烟无卤交联辐照聚烯烃;

额定电压DC:1500/1500V;

最大载流量:35A;

适用环境温度:-45℃—+90℃(电缆自身长期适用温度-45℃—+120℃)

使用年限:≥25年



光伏电缆的性能特征:

经久耐用、防UV射线、防雨水冲淋、耐高低温、阻燃环保、耐若酸碱、高绝缘性等等


]]>
光伏电站中的太阳能直流光伏电缆线为什么采用镀锡铜丝呢? Fri, 20 Sep 2024 20:34:53 +0800 光伏电站中的太阳能直流光伏电缆线为什么采用镀锡铜丝呢?

首先我们认识下光伏电缆的导体:

太阳能直流光伏电缆线主要有UL、PSE、TUV这几大类,目前用量较大、国内普遍使用的是TUV标准的产品,这里主要和读者老爷们聊一聊TUV光伏电缆导体材质为什么选用镀锡铜丝(导体根据IEC 60228,5类绞合镀锡铜丝),而不是其他导体材质呢?首先我们分析下前国内电线电缆导体材质主要哪些?优缺点有哪些?

1、普铝导体

优点:第一,价格便宜,铜杆是铝杆价格的3.5倍、铜的比重又是铝的3.3倍,所以铝线电缆比铜线电缆便宜多的多,适合于低资工程或临时用电;第二,电缆很轻,可降低运输成本。

缺点:铝线导电性能低、电损耗大,抗拉强度差,抗腐蚀性低,接头部位特别容易氧化,如果和铜线连接,接头部位由于电位差的缘故,更易容易出现腐蚀,容易引起断路估障。


2、铝合金导体

优点:抗拉强度和延伸率相比于纯铝导体,提高了抗拉强度,且延伸率提高到30%,使用更加安全可靠。用铝合金制造的电气连接与用铜导体制造的连接一样安全稳定;自重承载力强;铝合金有很好的弯曲性能,其独特的合金配方、加工工艺,使柔韧性大幅提高;铝合金比铜柔韧性高30%,反弹性比铜低40%。

缺点:耐腐蚀性能比铝差、耐温性能比铜相差大、热膨胀系数远高于铜,甚至某些类型的高于普铝。


3、裸铜线(铜丝)

裸铜丝是种非常常见而且应用广泛的导体材料,是用纯铜杆拉丝而成的铜线,质料单一,表里皆铜金属,外观看过去为黄色;延展性好、电阻率小、发热量低等优点,可以做大量的电线电缆和各种导热性好的材料。缺点是易氧化、单价成本高于铝系列。


4、镀锡铜丝

镀锡铜线外观为银色,因为锡是银色金属的缘故。镀锡铜线的工艺比裸铜线稍稍复杂些,是将纯铜杆拉成丝后,再用热镀锡工艺在铜丝表面镀上薄薄的一层锡。常温下锡在空气中很稳定,因锡的表面会生成一层致密的氧化物膜,阻止锡的继续氧化。因此,铜表面镀锡,第一不影响电阻,第二可在一定程度上提高铜的抗氧化性。



以上导体的性能情况是基于低压电路中的表现;总结下这四种导体的综合性能排位:

镀锡铜丝>裸铜丝>铝合金导体>普通铝导体



光伏电站的使用运营环境一般比较恶劣,经常安装在沙漠、荒山、水面、屋顶等这些环境里,这里面要求光伏电缆的电阻率一定要好、不易氧化,可长期使用,所以选择镀锡铜丝作为导体,是最贴合这个使用环境、电气性能最稳定的一种导体。


]]>
光伏电缆线为什么要交联辐照?有哪些注意事项? Fri, 20 Sep 2024 20:34:53 +0800 一、光伏电缆的特性和普通线缆的基本差别

光伏电缆长期暴露在阳光风雨之下,太阳能光伏系统常常会在恶劣环境条件下使用,如高温和紫外线辐射以及雨水冲淋。在某些国家或地区,晴天时将导致太阳能系统的现场温度高达100°C左右。目前,我们可采用的各种电缆材料有PVC、橡胶、TPE和高质量交叉链接材料,但遗憾的是,耐温为90°C的橡胶电缆,还有即便是额定温度为70°C的pvc电缆也常常在户外使用,有许多承建商为了节省线缆成本,不选择太阳能系统专用直流光伏电缆,而是选择普通的pvc电缆来替代光伏电缆,显然这将大大影响系统的使用寿命。


二、光伏电缆经过辐照给线缆带来的好处

光伏电缆的特性是由其电缆专用绝缘料和护套料决定的,我们称之为交联PE、交联PO,用XLPE或XLPO表示,经过辐照加速器辐照以后,电缆料的分子结构会发生改变,从而提供其各方面的性能。抗机械载荷实际上,在安装和维护期间,电缆可在屋顶结构的锐边上布线,同时电缆须承受压力、弯折、张力、交叉拉伸载荷及强力冲击。如果电缆护套强度不够,则电缆绝缘层将会受到严重损坏,从而影响整个电缆的使用寿命,或者导致短路、火灾和人员伤害危险等问题的出现。在线缆的抗紫外线性能和阻燃效果都大大得到提升,电缆的防水解的能力、耐若酸碱的性能都得到了加固提升,所以光伏电缆辐照这个工艺是不能省略的,这是能否持续、长久稳定的使用必要的环节。


三、光伏电缆辐照过程中需要注意的五点

低烟无卤阻燃聚烯烃辐照材料性能与辐照加工具有特殊性,辐照前检查每根电缆头的导体是否充分接地,严禁电缆在没接地的情况下辐照。

低烟无卤阻燃聚烯烃辐照材料性能与辐照加工具有特殊性,故在辐照时应注意以下几点:

1.辐照前检查每根电缆头的导体是否充分接地,严禁电缆在没接地的情况下辐照。

2.绝缘线芯及护套层辐照时吸收剂量以热延伸试验合格为准。

3.经辐照的绝缘线芯及护套层表面应光洁、无油污,色泽无明显区别,不允许有擦伤、起毛、开裂、气泡等现象,印字应清晰耐擦。

4.辐照升降速时牵引和收线速度应与束流调节动作协调,避免过剂量或剂量不足。

5.绝缘线芯及护套层辐照后需接地充分放电,并停放48h,方可转入下道工序。

]]>
如何选择户外防紫外线耐日晒的电线电缆 Fri, 20 Sep 2024 20:34:53 +0800 最近有客户过来咨询能不能定做一款在户外使用,可以起到防紫外线、防日晒老化的电线电缆?


上海光亨电缆有限公司的小编针对这个问题,做了进一步的了解,客户的这种线是用在东南亚热带的户外设备上,在了解了用电设备的功率电压等参数后,基本确定了线缆的规格和芯数要求,接下来就选择什么样的护套及绝缘层材料和加工工艺,小编咨询了上海光亨技术部技术员周工,以下是我与技术交流的一些情况:


       从严谨的角度出发考虑,能到使用现场了解使用环境和设备是最为严谨科学,但因使用地较远、出差成本较高、到达现场受条件所限,根据用户的需求描述,我们主要是一下几个方面去分析研究,得出最终的选型方案。


 一、线缆需要满足的性能要求要确定清楚

1、防紫外线、防日晒老化(龟裂)是一个意思,在户外线缆老化的最大原因就是紫外线辐射;

2、其他影响线缆使用寿命的因素:

耐雨水冲淋、耐弱酸碱性能、耐高温等,在户外使用暴露在阳光下也难免长期遭受雨水雾气水气等影响,如果不具备耐水解功能,会造成漏电、短路等问题发生,威胁到生命财产安全;随着工业化加剧,很多地区出现了酸雨的恶劣环境,这个要求性能最好也需要考虑进去,以免对线缆造成一定程度的腐蚀,进而产生更多的隐患;另外东南亚地区地处热带,其常年温度较高,要求线缆在高温中使用不能出现软化导致耐压和绝缘性能出现问题。

 二、线缆在使用环境中的使用寿命要求以及考虑到环境中。

客户反馈到,他们的电气设备在户外的使用寿命必须达到8年以上。根据这个情况,周工说,我们的线缆是作为传输电流来配套使用,应不低于其主体设备使用寿命。就此技术列举了几种常见的防紫外线辐射的电缆料:

 1,丁晴橡胶以及丁腈混合物:

优点:具有耐油、柔软、耐磨、耐紫外线、防水、耐弱酸碱等特性,综合性能优良;一般自动化设备用线采用这种材料较多,比如数控机床上使用的柔性可弯曲移动的拖链电缆。

缺点:有一定的耐紫外线性能,但不出众,做为高于8年以上时间的长期在户外使用,这方面性能不明显,技术给出的结论是排除丁腈材料。

2,聚氨酯(一种热塑性弹性体)

优点:耐油性能优异,韧性好,耐磨,耐寒(耐低温),耐水,耐老化,耐酸碱,耐气候,使用寿命长,抗紫外线,适用于油污,低温环境极其恶劣场合;脂族氨基甲酸酯TPU较芳族氨基甲酸酯TPU显示出较佳的紫外光稳定性。

缺点:优质的聚氨酯原料基本还是国外品牌,交期、成本、质量筛选都需要大费周章,而且也是一种综合性能较强的电缆料,并未注重强调它的耐紫外线性能。综合考虑待定。

3,低烟无卤交联辐照聚烯烃(XLPO)

优点:防紫外线、防水解、耐高低温、耐若酸碱、介电系数小等优点,大量用于光伏电缆的制造,经过交联辐照工艺改变分子结构,让其使用性能可长达25年以上。

缺点:质地较硬不耐长期往复弯折、多一道辐照工序(量小生产成本大);推荐使用!

三、使用场合对线缆有无外在应力要求

据与客户了解到,线缆未固定安装,没有外牵引力作用到线缆上。

 四、得出结论

       经过以上几种电缆料性能比对,和使用环境的考量以及在此原料线缆的长期售后跟踪和经济性来说,确定首选使用低烟无卤交联辐照聚烯烃材料,可以完全满足客户的使用要求。

       最后小编想说的是,有心去了解客户的需求、用专业的技术为客户提供最优的解决方案,这是我们做好产品和服务好客户以及对得起作为电缆人的第一步,以后有任何有关电线电缆方面的问题,可以通过多种方式来联系到我们,光亨电缆将结成为您服务!



]]>
三分钟教你学会如何选择正确核实的光伏逆变器 Fri, 20 Sep 2024 20:34:53 +0800 光伏逆变器是光伏发电系统两大主要部件之一,光伏逆变器的核心任务是跟踪光伏阵列的最大输出功率,并将其能量以最小的变换损耗、最佳的电能质量馈入电网。

由于逆变器是串联在光伏方阵和电网之间,逆变器的选择将成为光伏电站能否长期可靠运行并实现预期回报的关键,本文提出了“因地制宜,科学设计”——即根据光伏电站装机规模、所处环境和电网接入要求,合理选择逆变器类型。其工作原理是将光伏电池板输送来的直流电流转变成交流电,经过升压接入电网的一种设备。

1. 光伏电站分类及电站特点

按照光伏电站安装环境的不同,光伏电站一般分为荒漠电站、屋顶电站和山丘电站三种。

荒漠电站:利用广阔平坦的荒漠地面资源开发的光伏电站。该类型电站规模大,一般大于5MW;电站逆变输出经过升压后直接馈入110kV、330kV或者更高电压等级的高压输电网;所处环境地势平坦,光伏组件朝向一致,无遮挡。该类电站是我国光伏电站的主力,主要集中在西部地区。

山丘电站:利用山地、丘陵等资源开发的光伏电站。该类电站规模大小不一,从几MW到上百MW不等;发电以并入高压输电网为主;受地形影响,多有组件朝向不一致或早晚遮挡问题。这类电站主要应用于山区,矿山以及大量不能种植的荒地。

屋顶电站:利用厂房、公共建筑、住宅等屋顶资源开发的光伏电站。该类型电站规模受有效屋顶面积限制,装机规模一般在几千瓦到几十兆瓦;电站发电鼓励就地消纳,直接馈入低压配电网或35kV及以下中高压电网;组件朝向、倾角及阴影遮挡情况多样化。该类电站是当前分布式光伏应用的主要形式,主要集中在我国中东部和南方地区。

2. 逆变器分类及特点

光伏逆变器根据其功率等级、内部电路结构及应用场合不同,一般可分为集中型逆变器、组串型逆变器和微型逆变器三种类型。

集中型逆变器:主要特点是单机功率大、最大功率跟踪(MPPT)数量少、每瓦成本低。按照逆变器主电路结构,集中型逆变器又可以分为以下两种类型:

集中型逆变器是目前大部分中大型光伏电站的首选,在全球5MW以上的光伏电站中,其选用比例超过98%。

组串型逆变器:单机功率在3-60kW之间。主流机型单机功率30-40kW,单个或多个MPPT,一般为6-15kW一路MPPT。该类逆变器每瓦成本较高,主要应用于中小型电站,在全球1MW以下容量的电站中选用率超过50%。

微型逆变器:单机功率在1kW以下,单MPPT,应用中多为0.25-1kW一路MPPT,其优点是可以对每块或几块电池板进行独立的MPPT控制,但该类逆变器每瓦成本很高。目前在北美地区10kW以下的家庭光伏电站中有较多应用。

光伏组件通过串联形成组串,多个组串之间并联形成方阵,集中型将一个方阵的所有组串直流侧接入1台或2台逆变器,MPPT数量相对较少;组串型将一路或几路组串接入到一台逆变器,一个方阵中有多路MPPT,微型逆变器则对每块电池板进行MPPT跟踪。

当各组件由于阴影遮挡或朝向不一致时,则会出现串联和并联失配。组串型方案多路MPPT可以解决组串之间并联失配问题,微型逆变器既可以解决组串之间的并联失配,也可以解决组件之间的串联失配。因此,从技术方面看,几种逆变器的本质区别在于对组件失配问题的处理。

以逆变器为核心的设计选型,需要在光伏系统生命周期内寻找总发电量和总成本的平衡点,还要考虑电网接入,如故障穿越能力、电能质量、电网适应性等方面的要求。依据各种逆变器的特点,结合所应用的光伏电站实际情况,从电网友好、高投资回报、方便建设维护等方面进行科学合理的选用。

3. 不同电站的逆变器选型指南

3.1 荒漠电站——集中型优势明显

集中型逆变器有以下几方面的优势,是荒漠电站的首选。

更低的初始投资。根据对比分析,集中型方案较组串型逆变器方案在初投上每兆瓦节省投资约26万元。

发电量与组串型持平:荒漠电站中集中型和组串型发电量基本持平,综合集中型在最高效率和过载能力等方面的优势,集中型发电量略高于组串型。少数电站出现的早晚前后排的遮挡,使用组串型无法克服,需要通过优化组件布局进行规避。

运维更方便更经济。通过对比集中型和组串型主流机型方案在100MW电站的运维数据,发电量损失二者相当;由于组串型设备是整机维护,而集中型设备是器件维护,设备维护成本上,集中型优势非常明显。同时,在占地几千亩的百MW级大规模电站中,对完全分散布置的组串逆变器进行更换,维护人员花在路途上的时间将远高于进行设备更换的时间,这也是组串型的大型电站应用不利因素之一。

集中型方案更加符合电网接入要求。高压输电网对并网的光伏发电在调度响应、故障穿越、限发、超发、平滑、谐波限制、功率变化率、紧急启停等方面都有严格要求。故障穿越是指电网出现短路、浪涌、缺相情况下,逆变器必须能够在625毫秒到几秒的时间内依然输出一定容量的有功和无功功率,确保电力系统继电保护能够正常动作,由于集中型逆变器在电站中台数少,单机功能强大,通讯控制简单,故障期间能够穿越故障的概率远大于组串逆变器。

2013年6月中旬国网组织的实地低电压穿越检验,多个型号集中逆变器也不同程度出现脱网情况,设想如果有上千台小型逆变器在大型电站中运行,一旦电网出现故障,由于设备众多控制复杂,电网耦合、谐振概率陡增,组串型逆变器必然会出现大量脱网、甚至设备自身损坏的情况,危及电网安全运行。另外由于逆变器数量太多,无法确保30ms内响应无功调度指令的电网要求。

3.2 山丘电站——多MPPT集中型方案为主,也可考虑组串型方案。

山丘电站可以看做地势并不平坦的荒漠电站,也是馈入输电网为主,规模多为5MW以上。在山丘电站项目中,通常一个坐标系下规划100多kW左右容量组件(如125kW的组件铺设成同一朝向),达到发电量和投资维护成本的最优比例。

针对此应用的多MPPT模组模式的集中型逆变器,每路MPPT跟踪100多kW组件,将同一朝向组件的设计占地面积单位缩小到约1000平米,大大提升了施工便利性并有效解决朝向和遮挡问题,同时共交流母线输出,具备集中型逆变器电网友好性特点,是山丘电站的首选方案。

如果所选的山丘电站地形非常复杂,实现100多kW组件同一朝向铺设施工难度很大,可以考虑组串型逆变器作为补充。

3.3 屋顶电站——推荐组串型,也可选用集中型方案

屋顶电站的设计相对较为复杂,受屋顶大小、布局、材质承重、以及阴影遮挡等影响,需要通过组件铺设和逆变器选型规划来实现收益最大化。

同时组件安装在屋顶,需要考虑火灾防范等安全问题。接入配电网,直接靠近用户负荷,需要考虑用户用电安全性,电能质量符合要求,及与原有配电之间的继电保护协调等。接入用户配电网后,对用户的功率因数影响十分明显,逆变器除了输出有功外,还需要快速的根据光伏系统实时发电情况、用户实时负荷数据以及用户配电房原有的SVC、SVG投入情况综合计算以确定逆变器的实时无功输出容量。

因此,屋顶光伏系统方案的选用需要在安全、电网友好、投资回报、维护等多个因素中寻求平衡点。

屋顶结构复杂,为了简化设计,推荐使用组串型逆变器,并且根据实际屋顶和并网点的位置及并网点电压等级,选择逆变器。组串型逆变器需要具备拉弧监测和关断能力,以有效防止火灾的发生,具备PID消除功能,具备高精度漏电流保护功能和孤岛保护功能等。

大型厂房,考虑到屋顶承重和维护便利性,可选用集中型方案。工业厂房屋顶平坦、规模大、阴影遮挡少、朝向简单、多为10kV中压配电网并网。考虑到大多厂房为彩钢屋顶,承重有限无法安装组串型逆变器,以及日常维护便利、不影响正常生产运行等实际情况,可选用集中型逆变器。

总结

逆变器作为组件和电网之间的桥梁,是光伏系统的核心部件。根据电站规模、以及不同的应用场合,选择合适的逆变器,对系统成本和发电量都大有益处。

在规模大、地势平坦的荒漠、滩涂,适合选用集中型逆变器;在规模较大、地势起伏的山丘电站,适合选用多MPPT的集中型逆变器;在规模相对较小、布局多样化的屋顶电站,适合选用组串型逆变器。

因地制宜,科学选择光伏电站逆变器,可以确保光伏电站在投资决策阶段少走弯路,在后期运行维护阶段更加可靠高效运行。

]]>
62930 IEC 131是什么电缆 Fri, 20 Sep 2024 20:34:53 +0800 62930 IEC 131是什么电缆,上海光亨电缆有限公司小编总结了以下资料,供用户参考:

TUV认证62930 IEC 131太阳能光伏电缆是目前市场上较为新近的认证产品,是国际电工委员会制定的直流光伏电缆标准产品,主要用于光伏电站光伏板直流电路的电力传输和各种光伏连接器的生产制造的应用之中。

产品介绍:

产品标准:本型号光伏电缆符合国际电工协会 IEC 62930 标准

规格型号:62930 IEC 131

电压等级:直流DC1500V

导体:镀锡铜导线,符合IEC60228 中5类铜导体(软导体)

标称截面积: 1.5-16mm2 其他规格可以定制

绝缘:无卤低烟阻燃辐照交联聚烯烃,黑色/白色

护套:无卤低烟阻燃辐照交联聚烯烃 ,黑色/红色


]]>
光伏电缆4平方 Fri, 20 Sep 2024 20:34:53 +0800 什么是光伏电缆4平方?

一、名词解释:

光伏电缆表示是产品名称(电缆名称),4平方表示产品规格(电缆规格:平方毫米)。

书面描述为:H1Z2Z2-K 1×4mm²或者PV1-F 1×4mm²;

H1Z2Z2-K表示电缆型号,含义为1500V直流光伏电缆,产品标准为:TUV EN50618:2014;

PV1-F亦表示电缆型号,含义为600/1000V直流光伏电缆,产品标准为:2 PfG 1169/08.07;

4mm²表示电缆规格,含义为电线电缆的导体横截面积为4平方毫米,简称4平方;



二、产品使用用途:

产品用于太阳能模块、光伏组件和逆变器间的布线系统中低压直流的输送,以及适用于对抗日晒、防雨水、耐气候性高低温、耐弱酸碱要求的场合中的电流传输使用。上海光亨电缆生产的直流光伏电缆使用年限可以达到25年以上。

三、产品的基本参数:

导体截面:1.5mm²~120 mm²(其他规格可以订制);

导体:镀锡铜多股线,符合EN60228,5类软导体(软导体);

绝缘:低烟无卤辐照交联聚烯烃环保绝缘材料(XLPO /XLPE);

护套材料:低烟无卤辐照交联聚烯烃环保耐紫外线护套材料(XLPO /XLPE);

绝缘颜色:黑色(其他颜色可订制);

护套颜色:黑/红/(其他颜色可订制);

电缆额定电压

AC U0/U=1/1kV 、U0/U=0.6/1kV

DC  1.5/1.5kV、1.0/1.8kV(工作电压为1KV,目前均推荐使用DC1500V的H1Z2Z2-K这款)。

]]>
矿物绝缘电缆(防火电缆)技术规范 Fri, 20 Sep 2024 20:34:53 +0800 1.总则

1.1本技术规范是为用户工程提供矿物绝缘电缆(MI电缆)而作的规定。

1.2本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运。

1.3供方提供的矿物绝缘电缆,均通过型式试验和鉴定,并经长期实践运行证明产品质量优良、安全可靠。

1.4矿物绝缘电缆采用氧化镁粉自动灌装法及铜带纵包连续轧制法两种工艺,利用国外先进设备进行大长度生产。

1.5本技术规范是合同的主要技术文件之一,与合同具有同等的效力。

2.投标范围

2.1投标商将提供清单上列明的产品、配件及附件。并负责运输,并负责通过验收。

2.2投标商所提供的产品,都是在其过去承接的工程中使用过的技术成熟的产品。

3.执行标准

3.1 GB/T 19001-2008 ISO9001:2008《国家质量标准》

3.2 GB/T 24001-2004 ISO14001:2004《国家环境标准》

3.3 GB/T 19022.1-2000《国家计量标准》

3.4 GB/T 12706、GB/T 18380.3《设计标准》

3.5 GB/T 18380.1-2008、IEC 60332《电缆在火焰条件下的燃烧试验》

3.6 GB/T 3048-2007《电线电缆电性能试验方法》

3.7 GB/T 3956-2008《电缆的导体》

3.8 GB/T 19216-2003《在火焰条件下电缆或光缆的线路完整性试验》

3.9 BS 6207-2001《额定电压750V及以下矿物绝缘电缆及终端》

3.10 GB/T 13033-2007《额定电压750V及以下矿物绝缘电缆及终端》

3.11 IEC 60702-2002《额定电压750V及以下矿物绝缘电缆及终端》

3.12 IEC 364-5-523-1999《建筑物电气装置—布线系统载电缆流量》

3.13 GB/T 16895.15-2002《建筑物电气装置—布线系统电缆载流量》

3.14 GB 50217-2007《电力工程电缆设计规范》

3.15 GB 50016-2006《建筑设计防火规范》

3.16 GB/T 6995-2008《电线电缆识别标志》

4.使用条件

4.1 运行条件

系统标称电压U 0/U750/750V

系统最高运行电压Um1kV

系统频率50Hz

4.2 运行要求

电缆导体的额定运行温度小于250℃

在250℃高温下电缆工作正常

在950℃高温下电缆正常工作达180分钟

电缆弯曲半径不小于6倍电缆的实际外径

4.3 运行环境条件

海拔高度≤1000m

环境温度-25℃—+55℃

运输和储运温度-40℃—+55℃之间

+105℃时矿物绝缘电缆短时内(≤24h)无损伤≤79%(+24.5℃时),

相对湿度(25 ℃ )≤95%

地震烈度≤ 8度

4.4 敷设条件

直接安装在桥架或直接用夹子固定,所有电缆有足够的强度以满足施工需求,敷设条件符合设计的各类环境。

4.5运输和储存的温度为-40℃~+55℃之间,在短时内(≤24h)温度达+105℃时,货物无不可恢复的损伤。如在运输、储存过程中电缆受潮(如遇有雨水、漏水等情况),电缆性能不受影响或通过现场简单处理达到出厂要求。

4.6电缆使用寿命:不少于50年。

5.技术条件

5.1导体

5.1.1电缆导体表面光洁,无油污,铜导体材料采用无氧铜杆,近似圆形实芯导体,符合IEC60228规定。

5.1.2电缆铜材用符合GB/T 5231规定的TU2级或T2级。

5.1.3导体含铜量不小于99.95% 。

5.2 绝缘

5.2.1绝缘电工级氧化镁,其电性能符合GB/T 13033.1-2007要求。成品电缆绝缘粉紧密、均匀。

5.2.2绝缘标称厚度符合GB/T 13033.1-2007的要求,绝缘厚度平均值不小于规定的标称值,绝缘任一点最薄点的测量厚度不小于标称值的80%-0.1mm。

5.3 铜护套

5.3.1护套采用GB/T 5231规定的TP级磷脱氧铜管和T2级铜管为材料。

5.3.2电缆表面圆整,电缆不圆度小于5%。

电缆不圆度=(电缆最大外径-电缆最小外径)/电缆最大外径×100%。

5.3.3标称厚度和性能应符合GB/T 13033.1-2007的规定,任一点最小厚度不小于标称值,只要其与标称值的差值不大于标称值的10%。

5.4.封端、电缆连接管等附件与电缆具有相同的防火性能,其防水等级不低于IP55

5.5 电缆直流电阻(20℃时)满足GB/T 13033及IEC 60702-2002的有关要求。

5.6产品鉴定

技术参数获得国家指定的质量检验部门(国家电线电缆质量监督检验中心、国家消防产品检测中心等)的产品检验,且检验报告产品通过CQC认证。详见鉴定证书。

6试验

6.1 每批电缆出厂前都进行出厂试验和抽样试验。电缆在制造、处理、试验、检验过程中,业主有权监造和见证,卖方不得拒绝,业主或业主委派的人员不对厂家的产品质量责任。

6.2 在出厂和抽样试验前30天,卖方预先通知业主,业主应在10天内答复卖方是否去见证,如业主放弃见证,则卖方把所做的试验以试验报告的形式提交给业主。

6.3 出厂试验

每批电缆出厂前,卖方必须对按GB/T 13033-2007以及本技术规范要求进行出厂试验。出厂试验报告除附在电缆包装物以外,还汇总三份送达业主。

出厂试验项目

序号

试验项目

试验方法标准

1

导体直流电阻试验

GB/T 3048.4-2007

2

耐压试验

GB/T 3048.8-2007

3

绝缘试验

GB/T 3048.5-2007

6.4抽样试验项目

序号

试验项目

试验方法标准

1

结构检查

GB/T 2951.1-2008

2

交流电压试验

GB/T 3048.8-2007

6.5 试验报告

详见检测报告。

6.6安装后的电气试验

电气线路工频耐压交流2500V/min;或者直流耐压1500V/min,电缆能满足BS 6387的C、W、Z的要求。

6.7安装要求

我公司将提供安装方案及其相关安装工具、附件,并根据招标方的要求指导安装。

7包装储运

7.1产品由供方的检查部门检查合格后方可出厂,每个出厂的包装件上附有产品质量合格证和质保书,产品试验报告和安装使用说明书。

7.2电缆包装能经受在运输、现场搬运中可能遭受的外力作用。电缆端头有临时性封端,并有防水密封保护。

7.3每一交货盘上将标明:盘号、电缆型号、规格、长度、重量、厂名、制造年月和标准编号。

8、保修期间及其它工作

电缆从现场验收合格之日起保质期为24个月,在此期间内,我公司对所提供的产品

实行三包。在保质期内,我公司免费提供现场指导人员咨询费及现场指导费。


]]>
仅三招教你如何快速辨别光伏电缆的优劣! Fri, 20 Sep 2024 20:34:53 +0800 第一招:是否具备德国认证机构颁发的TUV光伏认证?

首先,是否具备TUV证书是分辨是否是专业生产厂家,不具备认证的生产厂家在生产产品的原材料采购、流程成熟度、质量稳定性、电气性能的可靠性当诸多方面很难得到保证;其次,光伏电站安装调试完毕后,需要并网验收,一般验收方需要提供光伏电缆产品的TUV认证资料,如不具备认证证书可能会影响并网的成功;常见的认证机构有莱茵或者南德。


第二招:了解导体、护套用料材质和结构参数。


常见的产品参数(仅供参考,每个厂家生产的标准略微不同) 单芯1.5-10mm²


如厂家提供的产品技术参数与图表内容相差较大,建议进一步向厂家咨询和确认产品质量,确保产品的安全使用。



第三招:电络铁实验法




将电络铁温度加热到250℃以上(一般需要45秒钟以上,也可以用酒精灯加热法),烙铁头按压在光伏电缆的护套上(外皮)停留5-10秒钟,若观察到电缆外皮出现明显烫坑或熔化,可判定护套料耐老化性、耐温性能都比较差,需要向厂家核实确认原材料是否合格、有没有进行交联辐照加工?



这三招您学会了吗?


]]>
电缆保护管在配电网中的选择与应用 Fri, 20 Sep 2024 20:34:53 +0800 1 引言:随着电力事业的不断发展,电缆在县级电网建设和改造中得到大规模推广和应用。电缆线路的敷设通常有三种方法:一是直埋敷设,二是电缆隧道敷设,三是穿管敷设。直埋敷设的特点是散热好,施工简便,投资少,但检修不方便,易腐蚀和发生外界机械损伤;电缆隧道敷设虽然方便,但占用地下空间大、造价高;而采用穿管线敷设,施工简单,投资省,检修方便,可提前预埋,可避免地下其它管线对电缆本身的影响。电缆保护管在电网建设和改造工程中的使用量与日俱增,但电缆保护管种类很多,性能各异。因此对电缆保护管进行正确的技术分析和合理的选择尤为重要。

2 电缆保护管的种类

电缆保护管的种类主要有这样几类:有机高分子材料电缆保护管,如PE碳素波纹管,PVC管等。金属材料类电缆保护管,如涂塑钢管、镀锌钢管等。树脂基纤维增强复合材料类电缆保护管,如玻璃钢管等。水泥基纤维增强复合材料类电缆保护管,如低磨擦纤维水泥管、维纶水泥管等。


2.1 PE碳素波纹管

PE碳素波纹管是以高密度聚乙烯和改性碳素为主要材料,采用撤出成型工艺生产的螺纹管材,具有较好的强度和耐老化、可弯曲、无接缝、防水性好等特点,与聚乙烯其它管材相比,有较好的强度和耐老化、耐腐蚀性能,有较小的密度,一般小于1.0 g/c。

优点:柔韧性:可弯曲自如地绕过障碍物,便于施工。由于重量较轻且有波纹状结构。使碳素波纹管可以做成任意长度,在两工作井之间能做到无接缝,有良好的防水性能。

寿命长:强度高、耐腐蚀、耐酸碱。

方便实用:质地轻、搬运方便,内有钢丝引线,单根长度长、接口少,施工期短,综合成本低。

用途广:城网改造、高低压电缆埋地护线、电信电缆、高速公路、变电站、水利工程等。

缺点:碳素波纹管具有较高的热膨胀系数,一般是混凝土膨胀系数的10倍左右,按100 m计算,当管内温度升高40 ℃时,自由状态的碳素波纹管可伸长0.00015×100×40 = 0.6 m。碳素波纹管的热变形温度一般在60~80℃,耐热温度较低,在较高的工作温度条件下承压荷载低,容易老化。碳素波纹管的氧指数较低,对电缆的防水不利。另外,碳素波纹管的热阻系数较高,电缆运行时产生的热量不容易散发出去,对提高电缆的载流量不利。


2.2PVC管

优点:PVC管是以聚氯乙烯为主要原料,并填加各种不同的填料改性而成的挤出成型管材,从管材结构上分为双壁波纹及普通管。PVC管外观光滑,内壁磨擦系数小,穿管敷设时不损伤电缆,并具有重量轻、强度高、便于运输、投资省、施工方便,应用行业广等特点。

缺点:PVC管的热变形温度在75~85 ℃,其耐热性能随填料的增加而提高,但却可以缓慢燃烧,防火性能较差。现有氯化聚氯乙烯PVC-C套管的氧气指数可以达到40,PVC管的线膨胀系数为 0.00008 K-1,包封混凝土的热阻系数较高,电缆运行时产生的热量不容易散发出去,对提高电缆的载流量不利。


2.3涂塑钢管

优点:涂塑钢管是由普通钢管涂塑制成的新型管材,具有钢管所具备的优良机械性能和良好的耐热、防火和散热性能,克服了钢管不耐腐蚀的缺点。涂塑钢管造价较高,比较适合浅土过路埋设、超重荷载等特殊要求的情况下使用。

缺点:涂塑钢管同钢管一样不能用作单芯电缆的穿管,以避免在大负荷电流时,使涂塑钢管壁感应较大的零序电流而严重发热危及电缆绝缘。

2.4玻璃钢管

优点:玻璃钢管是以中碱纤维无捻粗纱布和不饱和聚酯树脂为主要成分组成的有机化合物,通过缠绕在芯模上层叠成所需厚度,固化后脱模而得到的制品。具有强度高、耐腐蚀、耐老化的特点,以及绝缘性能好、遇火不燃烧、耐热性好、使用寿命长等优点。管子的内壁光滑,穿缆时不会刮伤电缆,本体重量较轻,安装施工简捷方便,一人即可搬动,能大大缩短施工周期,降低安装造价。另外,管子还具有一定的耐水性,可以在潮湿或长期在水中敷设。而普通的无机复合材料不耐水,只能在干燥条件下敷设。

缺点:玻璃钢管的性能取决于使用的原材料,如果原材料选择合适,高质量的玻璃纤维电缆管具有有机材料和无机材料的一切优点,如果原材料选择不合适,采用高碱玻璃纤维则同时具有有机材料和无机材料的一切缺点,化学性能和力学稳定性极差,老化速度非常快,用于电缆敷设,将给工程质量留下极大隐患。

2.5低磨擦纤维水泥管

优点:低磨擦纤维水泥管采用无机水硬性水泥材料为基材,用抄取工艺加压卷制,并在管子内壁表面涂覆一层薄膜层而成的一种保护管。它是一种耐热、防火材料。该产品在温度300 ℃下结构不破坏,不存在软化、收缩、变形方面的情况,具有良好的散热性、耐腐蚀性和耐久性,其散热效果接近于直埋地下的散热效果。由于管子的主要成分是水泥,水泥和纤维混合凝结后形成坚硬的水泥石,埋在地下地壤中散热效果好,不受自然风化的侵蚀,适用于酸、碱、盐、有机物等各类环境中敷设。管子具有较高的强度和较低的价格,适用于包封、直埋、过路等多种施工方式,施工比较简单、方便。低磨擦纤维水泥管具有较好的刚性,管子间的连接方便,敷设的管路平直,内壁磨擦系数小,有利于电缆穿管通畅并免受外力的破坏。

缺点:由于低磨擦纤维水泥管是一种刚性材料,抗张强度明显低于抗压强度,且重量较重,运输装卸不方便。

3电缆保护管的性能参数

各类电缆保护管的主要性能见表1所示。


3 结语

电缆保护管的选择与使用和电力电缆的选择与使用一样,是关系到城镇配电网运行安全的大事,必须慎之又慎。选用时可根据产品的技术性能指标和实际使用条件进行科学选择。直埋使用时应充分考虑埋地深度和产品外压荷载这两个参数之间的相关性,达到经济、安全、运行可靠的目的。

参考文献:

1.能源部西北电力设计院,《电力工程设计手册》[K].7版 北京中国电力出版社.2003

2.能源部《电气装置安装工程旋转电机施工及验收规范》GB50168-92 1993.7

3.中国水利水电出版社《电力电缆线路手册:设计、施工安装、运行维护》胡其绣2005.1

4.《浅谈电缆排管的应用和材料选型》《国外建材科技》2006年03期


]]>
上海光亨电缆谈线缆行业如何推动光伏产业快速发展 Fri, 20 Sep 2024 20:34:53 +0800 01

将光伏产品做好做精

光亨电缆成立于2012年,专注于光伏电缆、智能光伏预装式变电站、变压器等产品的研发、生产与销售服务。经过十余年的稳步发展,其已经成为拥有自主知识权、多项发明专利、多项实用新型专利的技术企业,产品以过硬的品质赢得了行业和客户的高度认可,多年来连续无质量问题。

近年来随着光伏市场的不断发展,光伏应用场景不断延伸。为满足各类农光互补、渔光互补、山地、屋顶、盐碱地等客户的不同需求,电缆在坚持做好普通电缆的的同时,不断创新,满足市场变化需求,研发出了新型光伏类产品,保证客户在使用时达到产品质量最好、综合成本最优的体验。目前光亨生产的产品已被广泛应用于全国各地的光伏项目中。


02

保持产品的优势和核心竞争力

随着光伏高速发展时代的到来,竞争日益激烈,光亨电缆多年来如何保持产品优势?首先,成立之初上海光亨就致力于服务新能源行业,拥有高级技术和管理人才,不断推陈出新,通过研发各类相关的产品,增强公司整体核心竞争力;其次,上海光亨电缆通过不断对客户与市场进行调研,研究客户最前沿的市场需求,想客户所想,在推出最优的光伏电缆产品的同时也提供了相应的优化方案,为客户创造额外的价值;再者,光亨电缆始终将产品的质量放在首位,让客户用的放心,赢得了良好的口碑,在行业立于不败之地。

自去年开始,光伏全产业链均受到涨价潮的影响,而光亨电缆凭借自身优势,经受住了考验,取得了亮眼的成绩。原材料涨价导致公司电缆以及电器产品价格小幅上涨,光亨电缆依靠每年产品的研发和科技进步,通过采取在材料、制成以及管理方面节能增效,降低成本,冲抵了部分因原材料上涨而带来的影响,进而减少光亨电缆面临的市场压力。

除此之外,光亨电缆还透露,2021年,光亨电缆将在江苏昆山建成一条全新的生产线,对于产能以及产品价格会有一定程度的优化,将更有益于提升公司产品的整体竞争力。


03

光伏行业前景广阔 挑战与机遇并行

2021年是“十四五”开局之年,光伏行业也迎来了新的历史发展机遇。光亨电缆认为,未来光伏行业的前景整体向好,是挑战,也是机遇。

一方面,行业迎来平价上网时代,补贴的效应在减弱,对于光伏企业来说是个不小的难题,但各个地区竞价将倒逼产业链各环节的企业适应变化、寻求突破;另一方面,平价时代下光伏技术迭代速度加快,分布式光伏得到快速发展,市场对于光伏的发展热情高涨,都将更加有利于光伏行业的发展。

光亨电缆表示,他十分看好BIPV(光伏建筑一体化)市场。预计,光亨电缆会在今年内推出几款适用BIPV市场的新产品,具备安全性、耐久性,在符合光伏行业标准的同时,兼顾建筑行业标准。

谈到未来的方向,光亨电缆表示,首先,光亨电缆仍会坚定不移沿着清洁能源和新能源道路持续走下去。其次,未来光亨电缆在电缆、电器等产品上的发展,将定位为光伏行业电器以及连接领域的专家,为市场提供更多的可行性方案,做出更多的贡献。


]]>
光伏电缆多少钱一米 Fri, 20 Sep 2024 20:34:53 +0800 光伏电缆多少钱一米

 首先要回答这个问题要指导这几个要素才能获得准确的答案?

明确光伏电缆的规格型号

上海光亨电缆有限公司编辑了解到目前光伏电缆型号主要有以下几种:

PV1-F  这种是最常见的光伏电缆型号,应用标准:TUV 2 PfG 1169/08.2007,实际使用电压DC:0.6/1KV;因为标准执行时间较早,现在逐步被替代,目前主要是一些户用的客户依然使用未作更新。

H1Z2Z2-K 这种是目前使用广泛的光伏电缆型号,应用标准:TUV EN50618:2014,额定电压:DC1500/1500V;此型号线缆在原有的标准上做了进一步的优化和升级,更适合市场使用配套。

HCV、PV-CQ、PV-CC、PV( UL4703)这些型号是日本和美国的光伏电缆标准,相同截面单位线缆的单价要略高于TUV标准的光伏电缆,主要是国内流通量最大的光伏电缆型号是TUV标准的。



确定了型号之后需要再确认规格:

一般TUV标准的光伏电缆规格是从1.5平方毫米到35平方毫米,当然大截面的可以定制到120平方毫米,不同规格的光伏线价格相差也很大,就上海光亨销售数据统计,市场使用较多的为4mm²,特别是H1Z2Z2-K1×4mm²,另外2.5平方、6平方都是最常见的规格,2.5平方一般常见于光伏小系统内,6平方的常见于使用在离网系统以及施工走线距离较远的项目上(增大截面抵消电压损耗)。



明确客户的用量、包装、运输及其他要求

采购数量多少、

包装/成卷/成盘的要求:低于100米每卷的成卷,比如50米一卷,因为生成成本工时的增加、一般工厂会上浮一些加工费用;上电缆木盘、特殊包装:比如需要按照客户定制的包装,用塑料盘、防疫免熏蒸木盘、铁盘以及全封闭的出口包装样式都会根据实际情况加上包装费用。


收货地远近:涉及到运输成本,物流费用这块,收货地在本地的订单和在省外或者偏远地区以及国外地区的报价均不相同。客户要要求发德邦和顺丰等其他没合作或费用较贵的物流合作方,报价成本也不相同,这个需要根据具体收货地址和使用的物流方式来确认。



产品质量

光伏线销售盈利方式主要是跑量及配套产品销售,因为符合标准要求又要具备一定市场竞争力的产品,一般价格较低、利润较少,这个就给销售人员造成一定的销售难度,客户经常会抱怨“我让你申请优惠个几分钱怎么都办不到!” 主要是因为这线真的没有利润;当然也有部分企业因为品牌和用料成本等原因价格定位较高或较低,但凡不具备TUV认证、不支持第三方质量检测和无法提供成本分析报告或检测报告的产品,价格再低也很难保证质量,更不能迷信品牌(一般主板上市公司和名牌产品还是值得信赖)。



当天的铜价

光伏线主要原料是镀锡铜导体,每天的报价都是处于在一定的1#铜现货价的区间内,铜价的涨跌直接会影响到线缆价格的涨跌,在铜价不稳定阶段,一般厂家报价均为当天有效,这个需要业务人员告知用户。


如果要快速的获得最新的产品报价,您可以联系我们公司销售人员,电话:021-37527559  17521330286 !竭诚为您服务!

]]>
光伏发电系统中怎么选择电缆 Fri, 20 Sep 2024 20:34:53 +0800   太阳能技术将成为未来的绿色能源技术之一,太阳能或光伏(PV)应用日渐广泛,光伏发电厂发展迅速。建造经济高效的盈利性的光伏发电厂,代表了所有太阳能制造商最重要的目标和核心竞争力。事实上,盈利能力不仅仅取决于太阳能组件自身的效率或高性能,同时也与配套的系统部件密切相关,高质量的配套部件可以保证太阳能光伏发电系统高效、稳定、长期的运行。

  太阳能光伏发电系统中,电缆的用量及费用是配套电气设备的基础,其用量之大超过一般发电系统,同时也是影响整个系统效率的较大因素之一。

  光伏发电工程中电缆工程建设费用一般比较大,电缆的合理选型和敷设方式选择直接影响着建设费用,所以合理规划、正确选择电缆的型号和敷设方式,是电缆设计工作的首要环节。光伏发电系统中,正取的电缆选型是降低发电成本的重要环节。

  1电缆选择的基本原则

  光伏发电的电缆选择遵循电缆选择的一般要求,即按照电压等级、满足持续工作允许的电流、短路热稳定性、允许电压降、经济电流密度及敷设环境条件因素等进行选型。

同时光伏发电又具有自身的特点,太阳能系统常常会在恶劣环境条件下使用,如高温、严寒和紫外线辐射。

  所以光伏系统中电缆的选择需考虑如下因素:

  (1)电缆的绝缘性能;

  (2)电缆的耐热阻燃性能;

  (3)电缆的防潮,防光(抗辐射);

  (4)电缆的敷设方式;

  (5)电缆导体的材料(铜芯,铝合金芯);

  (6)电缆截面的规格。

  2电缆的选型

  2.1 光伏发电电缆类型

  光伏发电系统电缆,按照光伏发电的系统可分为直流电缆及交流电缆,其中组件间串联电缆,及组串间并联的直流电缆占据了一半以上的电缆量,经逆变器后的使用的为交流电缆。

根据应用环境不同,光伏发电系统的电缆可分为:

  1.直流电缆

  (1)组件与组件之间的串联电缆,这部分应该使用有光伏认证的专用电缆。

  (2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆,可选择使用稀土铝合金导体电缆。

  (3)直流配电箱至逆变器之间电缆,这部分也可以选择用稀土铝合金导体电缆。

  上述电缆均为直流电缆,户外敷设较多,需防潮、防暴晒、耐寒、耐热、抗紫外线,某些特殊的环境下还需防酸碱等化学物质。其中组件与组件之间的连接电缆通常与组件成套供应。

  2.交流电缆

  (1)逆变器至升压变压器的连接电缆。

  (2)升压变压器至配电装置的连接电缆。

  (3)配电装置至电网或用户的连接电缆。

  这里重点阐述光伏并网发电中直流电缆的选型及敷设,其原则同样适应于一些其他类型的光伏发电项目。

  2.2光伏专用电缆

  光伏发电系统中大量的直流电缆需户外敷设,环境条件恶劣,其电缆材料应根据抗紫外线、臭氧、剧烈温度变化和化学侵蚀情况而定。普通材质电缆在该种环境下长期使用,将导致电缆护套易碎,甚至会分解电缆绝缘层。这些情况会直接损坏电缆系统,同时也会增大电缆短路的风险,从中长期看,发生火灾或人员伤害的可能性也更高,大大影响系统的使用寿命。

  基于上述原因,在太阳能系统中使用光伏专用电缆和部件是非常有必要的。随着光伏产业的不断发展,光伏配套部件市场逐步形成,就电缆而言,已开发出了多种规格的光伏专业电缆产品。

  如近期研制开发的电子束交叉链接电缆,额定温度为120℃,可抵御恶劣气候环境和经受机械冲击,是太阳能电缆选择的一种。如RADOX电缆是根据国际标准IEC216研制的一种太阳能专用电缆,在户外环境下,使用寿命是橡胶电缆的8倍,是PVC电缆的32倍。太阳能光伏专用电缆和部件不仅具有最佳的耐风雨性、耐紫外线和臭氧侵蚀性,而且能承受更大范围的温度变化(列如:从-40℃-125℃)。在欧洲,技术人员通过测试,屋顶上可测得出的温度值高达100-110℃。

  光伏发电系统安装和运行维护期间,电缆可能在地面以下土壤内、也可能在杂草丛生乱石中、也有可能屋顶结构的锐边上布线、也有可能裸露在空气中,电缆须承受压力、弯折、张力、交叉拉伸载荷及强力冲击。如果电缆护套强度不够,则电缆绝缘层将会受到损坏,从而影响整个电缆的使用寿命,或者导致短路、火灾和人员伤害危险等问题的出现。

  2.3 光伏发电电缆导体材料的选择

  光伏发电使用的直流电缆多数情况下为户外长期工作,受施工条件的限制,电缆连接有两种,一种是采用接插件;另一种是采用螺栓紧固。电缆导体材料可分为铜芯和稀土铝合金芯。传统上多使用铜芯电缆,而随着这几年稀土铝合金电缆的推广使用,我们发现稀土铝合金电缆具有的抗氧化能力比铜电缆要好,抗蠕变性能强,寿命长,稳定性能更好,压降小和电量损耗小的特点;在施工上由于稀土铝合金电缆柔性好,允许的弯度半径小,重量轻,所以拐弯方便,穿管容易;而且稀土铝合金电缆抗疲劳、反复折弯不易断裂,无记忆效应所以接线方便;同时稀土铝合金电缆的机械强度高,能承受较大的机械拉力,给施工敷设带来很大便利,也为机械化施工创造了条件。

  反之铜芯电缆,由于铜材的化学特性,安装接头时间久了会出现氧化现象(化学反应),易导致故障的发生。另外根据IEC287进行计算,在同样的载流量,铝的截面虽然要大二档,但在生产过程中,通过特殊的紧压技术。使电缆的外径只比铜芯电缆大15%,在铜芯电缆设计的敷设管道内敷设完全没有问题。

  另稀土铝合金电缆的连锁铠装护套,又可以直接埋地敷设。这在电缆供电领域具有突出的优势。具有可减低事故率、提高供电可靠性、施工运行维护方便等特点。

  国内目前已有多个光伏电站建设项目使用稀土铝合金电缆。如:西藏10MW光伏电站发电项目、龙源明光风电项目、徐州6兆瓦光伏发电项目、羊八井10MW光伏发电项目、江苏三旗线缆厂房屋顶1兆瓦光伏电站项目等。

  2.4电缆绝缘护套材料

  直流回路在运行中常常受到多种不利因素的影响而造成接地,使得系统不能正常运行。如挤压、电缆制造不良、绝缘材料不合格、绝缘性能低、直流系统绝缘老化、或存在某些损失缺陷均可引起接地或成为一种接地隐患。

  另外户外环境小动物侵入或撕咬也会造成直流接地故障。

  因此在有条件的前提下可选用铠装、带防鼠剂功能护套的电缆。

  2.5电缆截面的选择

  电缆截面的选择应满足允许温升、电压损失、机械强度等要求直流系统电缆按电缆长期允许载流量选择,并按电缆允许压降校验。

  2.6电压损失

  通常情况下,线损=电流*电路总线长*电缆电压因子。根据要求,光伏阵列到光伏发电控制器的输电线路压降不允许超过5%,输出支路压降不超过2%。各部分连接电缆大小规格设计,还需遵循以下原则:

  (1)交流负载的连接:选取电缆的额定电流为计算所得电缆中最大连续电流的1.25倍;

  (2)逆变器的连接:选取电缆的额定电流为计算所得电缆中最大连续电流的1.25倍;

  (3)方阵内部和方阵之间的连接:选取电缆的额定电流为计算所得电缆中最大连续电流的1.56倍;

  (4)考虑温度对电缆性能的影响;

  (5)考虑电压降不要超过2%。

  3电缆敷设

  3.1电缆敷设分类

  电缆敷设方式应视工程条件、环境特点和电缆类型、数量等因素,且按满足运行可靠、便于维护的要求和技术经济合理的原则来选择。光伏发电项目直流电缆的敷设主要有直埋敷设、穿管敷设、槽架内敷设、电缆沟敷设、隧道敷设等,交流电缆的敷设与一般电力系统相仿。

  光伏组件之间、组串至直流汇流箱之间、汇流箱至逆变器之间的直流电缆,其截面规格小、数量多,多为沿组件支架绑扎敷设或穿管直埋敷设进行光伏阵列的导线布设时,在敷设时一般要考虑:

  (1)组件之间连接电缆及组串与汇流箱之间连接电缆,尽可能利用组件支架作为电缆敷设的通道支撑与固定,从一定意义上可起到降低环境因素的影响;

  (2)电缆敷设的松紧要适当,光伏场所一般昼夜温差较大,应避免热胀冷缩造成线缆断裂;

  (3)在建筑物表面的光伏材料电缆引线,要考虑建筑整体美观,敷设位置应避开在墙和支架的锐角边缘布设电缆,以免切、磨损伤绝缘层引起短路,或切断导线引起断路。同时要考虑雷电沿电缆传输的问题。

  3.2电缆的连接

  光伏发电系统中的直流线缆多为室外敷设,组件与组件之间的连接方式以接头插接为主。其他的电缆连接与一般电力系统电力连接方式相仿。


]]>
什么是光伏逆变器? Fri, 20 Sep 2024 20:34:53 +0800 光伏逆变器(PV inverter或solar inverter)可以将光伏(PV)太阳能板产生的可变直流电压转换为市电频率交流电(AC)的逆变器,可以反馈回商用输电系统,或是供离网的电网使用。光伏逆变器是光伏阵列系统中重要的系统平衡(BOS)之一,可以配合一般交流供电的设备使用。太阳能逆变器有配合光伏阵列的特殊功能,例如最大功率点追踪及孤岛效应保护的机能。




太阳能逆变器可以分为以下三类:


独立逆变器(Stand-alone inverters):用在独立系统,光伏阵列为电池充电,逆变器以电池的直流电压为能量来源。许多独立逆变器也整合了电池充电器,可以用交流电源为电池充电。一般这种逆变器不会接触到电网,因此也不需要孤岛效应保护机能。


并网逆变器(Grid-tie inverters):逆变器的输出电压可以回送到商用交流电源,因此输出弦波需要和电源的相位、频率及电压相同。并网逆变器会有安全设计,若未连接到电源,会自动关闭输出。若电网电源跳电,并网逆变器没有备存供电的机能。


备用电池逆变器(Battery backup inverters)是一种特殊的逆变器,由电池作为其电源,配合其中的电池充电器为电池充电,若有过多的电力,会回灌到交流电源端。这种逆变器在电网电源跳电时,可以提供交流电源给指定的负载,因此需要有孤岛效应保护机能。

微式光伏逆变器

微式光伏逆变器是只配合单一太阳能模组运作的光伏逆变器,将太阳能模组的直流电源转换为交流电源。其设计允许以模组的方式由多台微式光伏逆变器独立并联运转。

微式光伏逆变器的优点包括可以针对单一太阳能模组进行功率最佳化,各个模组可以独立运作,即即用的安装方式,安装方式及防火安全上的提升,系统设计的成本最低,以及在库存上也可以降到最低。

2011年美国阿巴拉契亚州立大学的研究指出,在使用相同太阳能面板的情形下,在未屏蔽的条件下个别的逆变器会比只用一台逆变器的串接型设备会多产生20%的电能,在有屏蔽的条件下,会多产生27%的电能。

并网逆变器

参见:并网逆变器

太阳能并网逆变器是将电能反馈到电网,若电网断电时,需快速的切断供电给电网的线路,这是美国国家电气规范(NEC)的要求,以确保在断电时,并网逆变器也会关闭,避免伤害维修电网的人员。

目前市面上的并网逆变器有使用许多不同的技术,包括使用较新的高频变压器、传统的工频变压器,或是无变压器的架构。高频变压器不是直接提供120 V或240 V的AC电源,而是有电脑控制的多步程序,让电源转换为高频的交流电,再转换为直流电,最后再转换为电源需要的电压及频率。

以往对于无变压器,又要供电到电网的系统会有一些疑虑,主要是因为在直流电路和交流电路之间没有电隔离(galvanic isolation),若直流端故障,会有大电流流到交流端。不过自2005年起,美国消防协会(NFPA)的国家电气规范允许无变压器的逆变器。VDE 0126-1-1及IEC 6210也已允许及定义这类系统需要的安全机制。首先,需要有残留电流或是接地电路以检测异常短路的情形,并且也要进行绝缘测试以确认直流电路与交流电路之间的分离。

许多太阳能逆变器都是设计连接到电网,若没有侦测到电网,逆变器不会运作。这类逆变器也有特殊的电路,精确的使输出电压的大小、频率及相位都和电源搭配。

太阳能充电控制器

充电控制器可以用来搭配太阳能板以及用直流电的设备。充电控制器可以提供稳定的直流电源输出,并将多余的能量储存在电池中,并且监控电池的电量以避免过度充电或是过度放电。若一些较贵的模组还可以支援MPPT。逆变器可以接到太阳能充电控制器的输出,再由逆变器推动交流的负载。

太阳能泵变频器

主条目:太阳能泵

太阳能泵变频器可以将太阳能模组产生的直流电转换为交流电去驱动沈水泵,不需要电池或是其他的能量储存设备。配合MPPT(最大功率点追踪),太阳能泵变频器可以调节输出频率以控制泵的转速,避免驱动泵的马达损坏。

太阳能泵变频器一般会有数个接口,可以允许太阳能模组阵列提供直流电流,会有一个接口输出交流电压,也可能会有接水位感测器输入的接口。

市场

2014年时,最先进的光伏逆变器转换效率可以到98%,其中串接型逆变器(string inverter)会用到住家或是中型的光伏系统,而中央型的逆变器会用到大型的商用系统甚至电网等级的市场。中央型逆变器及串接型逆变器的市占率分别为50%及48%,微型逆变器的市占率只有不到2%。



]]>
光伏发电原理是什么? Fri, 20 Sep 2024 20:34:53 +0800 光伏发电的主要原理是半导体的光电效应。

       上海光亨电缆有限公司的小编通过翻阅查阅资料了解到光子照射到金属上时,它的能量可以被金属中某个电子全部吸收,电子吸收的能量足够大,能克服金属内部引力做功,离开金属表面逃逸出来,成为光电子。硅原子有4个外层电子,如果在纯硅中掺入有5个外层电子的原子如磷原子,就成为N型半导体;若在纯硅中掺入有3个外层电子的原子如硼原子,形成P型半导体。当P型和N型结合在一起时,接触面就会形成电势差,成为太阳能电池。当太阳光照射到P-N结后,电流便从P型一边流向N型一边,形成电流。

       光电效应就是光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。它首先是由光子(光波)转化为电子、光能量转化为电能量的过程;其次,是形成电压过程。

多晶硅经过铸锭、破锭、切片等程序后,制作成待加工的硅片。在硅片上掺杂和扩散微量的硼、磷等,就形成P-N结。然后采用丝网印刷,将精配好的银浆印在硅片上做成栅线,经过烧结,同时制成背电极,并在有栅线的面涂一层防反射涂层,电池片就至此制成。电池片排列组合成电池组件,就组成了大的电路板。一般在组件四周包铝框,正面覆盖玻璃,反面安装电极。有了电池组件和其他辅助设备,就可以组成发电系统。为了将直流电转化交流电,需要安装电流转换器。发电后可用蓄电池存储,也可输入公共电网。发电系统成本中,电池组件约占50%,电流转换器、安装费、其他辅助部件以及其他费用占另外 50%。


光伏发电系统是由太阳能电池方阵,蓄电池组,充放电控制器,逆变器,交流配电柜,太阳跟踪控制系统等设备组成。其部分设备的作用是:

电池方阵

       在有光照(无论是太阳光,还是其它发光体产生的光照)情况下,电池吸收光能,电池两端出现异号电荷的积累,即产生"光生电压",这就是"光生伏特效应"。在光生伏特效应的作用下,太阳能电池的两端产生电动势,将光能转换成电能,是能量转换的器件。太阳能电池一般为硅电池,分为单晶硅太阳能电池,多晶硅太阳能电池和非晶硅太阳能电池三种。


蓄电池组

       其作用是贮存太阳能电池方阵受光照时发出的电能并可随时向负载供电。太阳能电池发电对所用蓄电池组的基本要求是:a.自放电率低;b.使用寿命长;c.深放电能力强;d.充电效率高;e.少维护或免维护;f.工作温度范围宽;g.价格低廉。


控制器

       是能自动防止蓄电池过充电和过放电的设备。由于蓄电池的循环充放电次数及放电深度是决定蓄电池使用寿命的重要因素,因此能控制蓄电池组过充电或过放电的充放电控制器是必不可少的设备。


逆变器

      是将直流电转换成交流电的设备。由于太阳能电池和蓄电池是直流电源,而负载是交流负载时,逆变器是必不可少的。逆变器按运行方式,可分为独立运行逆变器和并网逆变器。独立运行逆变器用于独立运行的太阳能电池发电系统,为独立负载供电。并网逆变器用于并网运行的太阳能电池发电系统。逆变器按输出波型可分为方波逆变器和正弦波逆变器。方波逆变器电路简单,造价低,但谐波分量大,一般用于几百瓦以下和对谐波要求不高的系统。正弦波逆变器成本高,但可以适用于各种负载。

]]>
电线那些花花绿绿的颜色到底是什么意思? Fri, 20 Sep 2024 20:34:53 +0800   电线颜色是在使用电线时大家都比较关注的,很多人对于电线颜色都不了解不知道电线颜色代表什么。家庭用电一般都是三相电然而三相电线颜色很多人还不了解不知道每根电线代表什么。下面,小编就来详细告诉大家电线颜色代表什么线。


电线颜色代表什么线



一般规定:三相电线颜色为黄、绿、红,分别为A、B、C三相,蓝色为零线,黄绿相间的为接地线,接线时黄、绿、红接火线,蓝色接零线,黄绿相间的线接到PE保护线上或者接到设备外壳上(外壳已与地网连接)。有时四线颜色区分不太明显时,三根截面一样的为火线,截面稍小的为零线。你说的变压器也许是控制回路的电源,如是380V,接到任意两根火线上;如是220V,则接一根火线,一根零线。



实际操作:安全为上红色是火线,蓝色是零线,黄色或黄白相间的是地线。相线一般是黄、绿、红,保护中性线(PEN线)是黑色,保护线(PE线)是黄绿双色线,保护线在任何情况下都严禁作相线使用。



根据《住宅装饰装修工程施工规范》GB 50327-2001 16.1.4条规定:



“配线时,相线与零线的颜色应不同;同一住宅相线(L)颜色应统一,零线(N)宜用蓝色,保护线(PE)必须用黄绿双色线”



根据规范,可以得出:保护线(PE)即地线必须(强制性规定)用黄绿双色线,零线用蓝色,(不是强制性规定,在条件许可时,应选择蓝色线),相线不使用蓝色即为红、黄、绿色。(相线颜色还未一致起来,不同公司可能规定不一样。下面用颜色方式可以参考。零线匀用蓝色,如果用于插座,相线用红色。灯路进线用红色,灯路控制线或双控线用黄色和绿色)



按规定颜色布线插座图:红色、蓝色、双色线穿入插座底盒。红色作火线,蓝色作零线,双色线作地线。按规定颜色穿线,施工也方便,红色线火线与插座L极连接,蓝色零线与N极连接,双色线与接地标识连接。



按规定颜色灯路布线图:进火线用红色,零线用蓝色,控制线用黄色(也可使用绿色)


]]>
常规电线电缆基本知识PART Fri, 20 Sep 2024 20:34:53 +0800 电线电缆制造流程概述

     电线电缆的制造与大多数机电产品的生产方式是完全不同的。机电产品通常采用将另件装配成部件、多个部件再装配成单台产品,产品以台数或件数计量。电线电缆是以长度为基本计量单位。所有电线电缆都是从导体加工开始,在导体的外围一层一层地加上绝缘、屏蔽、、成缆、护层等而制成电线电缆产品。产品结构越复杂,叠加的层次就越多。

一、电线电缆产品制造的工艺特性:

1.大长度连续叠加组合生产方式

大长度连续叠加组合生产方式,对电线电缆生产的影响是全局性和控制性的,这涉及和影响到:

(1)生产工艺流程和设备布置

生产车间的各种设备必须按产品要求的工艺流程合理排放,使各阶段的半成品,顺次流转。设备配置要考虑生产效率不同而进行生产能力的平衡,有的设备可能必须配置两台或多台,才能使生产线的生产能力得以平衡。从而设备的合理选配组合和生产场地的布置,必须根据产品和生产量来平衡综合考虑。

(2)生产组织管理

生产组织管理必须科学合理、周密准确、严格细致,操作者必须一丝不苟地按工艺要求执行,任何一个环节出现问题,都会影响工艺流程的通畅,影响产品的质量和交货。特别是多芯电缆,某一个线对或基本单元长度短了,或者质量出现问题,则整根电缆就会长度不够,造成报废。反之,如果某个单元长度过长,则必须锯去造成浪费。

(3)质量管理

大长度连续叠加组合的生产方式,使生产过程中任何一个环节、瞬时发生一点问题,就会影响整根电缆质量。质量缺陷越是发生在内层,而且没有及时发现终止生产,那么造成的损失就越大。因为电线电缆的生产不同于组装式的产品,可以拆开重装及更换另件;电线电缆的任一部件或工艺过程的质量问题,对这根电缆几乎是无法挽回和弥补的。事后的处理都是十分消极的,不是锯短就是降级处理,要么报废整条电缆。它无法拆开重装。

电线电缆的质量管理,必须贯串整个生产过程。质量管理检查部门要对整个生产过程巡回检查、操作人自检、上下工序互检,这是保证产品质量,提高企业经济效益的重要保证和手段。

2.生产工艺门类多、物料流量大

电线电缆制造涉及的工艺门类广泛,从有色金属的熔炼和压力加工,到塑料、橡胶、油漆等化工技术;纤维材料的绕包、编织等的纺织技术,到金属材料的绕包及金属带材的纵包、焊接的金属成形加工工艺等等。

电线电缆制造所用的各种材料,不但类别、品种、规格多,而且数量大。因此,各种材料的用量、备用量、批料周期与批量必须核定。同时,对废品的分解处理、回收,重复利用及废料处理,作为管理的一个重要内容,做好材料定额管理、重视节约工作。

电线电缆生产中,从原材料及各种辅助材料的进出、存储,各工序半成品的流转到产品的存放、出厂,物料流量大,必须合理布局、动态管理。

3.专用设备多

电线电缆制造使用具有本行业工艺特点的专用生产设备,以适应线缆产品的结构、性能要求,满足大长度连续并尽可能高速生产的要求,从而形成了线缆制造的专用设备系列。如挤塑机系列、拉线机系列、绞线机系列、绕包机系列等。

电线电缆的制造工艺和专用设备的发展密切相关,互相促进。新工艺要求,促进新专用设备的产生和发展;反过来,新专用设备的开发,又提高促进了新工艺的推广和应用。如拉丝、退火、挤出串联线;物理发泡生产线等专用设备,促进了电线电缆制造工艺的发展和提高,提高了电缆的产品质量和生产效率。

二、电线电缆的主要工艺

电线电缆是通过:拉制、绞制、包覆三种工艺来制作完成的,型号规格越复杂,重复性越高。

1.拉制

在金属压力加工中.在外力作用下使金属强行通过模具(压轮),金属横截面积被压缩,并获得所要求的横截面积形状和尺寸的技术加工方法称为金属拉制。

拉制工艺分:单丝拉制和绞制拉制。

2.绞制

为了提高电线电缆的柔软度、整体度,让2根以上的单线,按着规定的方向交织在一起称为绞制。

绞制工艺分:导体绞制、成缆、编织、钢丝装铠和缠绕。

3.包覆

根据对电线电缆不同的性能要求,采用专用的设备在导体的外面包覆不同的材料。包覆工艺分:

A.挤包:橡胶、塑料、铅、铝等材料。

B.纵包:橡皮、皱纹铝带材料。

C.绕包:带状的纸带、云母带、无碱玻璃纤维带、无纺布、塑料带等,线状的棉纱、丝等纤维材料。

D. 浸涂:绝缘漆、沥青等

三、塑料电线电缆制造的基本工艺流程

1.铜、铝单丝拉制

电线电缆常用的铜、铝杆材,在常温下,利用拉丝机通过一道或数道拉伸模具的模孔,使其截面减小、长度增加、强度提高。拉丝是各电线电缆公司的首道工序,拉丝的主要工艺参数是配模技术。

2.单丝退火

铜、铝单丝在加热到一定的温度下,以再结晶的方式来提高单丝的韧性、降低单丝的强度,以符合电线电缆对导电线芯的要求。退火工序关键是杜绝铜丝的氧化.

3.导体的绞制

为了提高电线电缆的柔软度,以便于敷设安装,导电线芯采取多根单丝绞合而成。从导电线芯的绞合形式上,可分为规则绞合和非规则绞合。非规则绞合又分为束绞、同心复绞、特殊绞合等。

为了减少导线的占用面积、缩小电缆的几何尺寸,在绞合导体的同时采用紧压形式,使普通圆形变异为半圆、扇形、瓦形和紧压的圆形。此种导体主要应用在电力电缆上。

4.绝缘挤出

塑料电线电缆主要采用挤包实心型绝缘层,塑料绝缘挤出的主要技术要求:

4.1.偏心度:挤出的绝缘厚度的偏差值是体现挤出工艺水平的重要标志,大多数的产品结构尺寸及其偏差值在标准中均有明确的规定。

4.2.光滑度:挤出的绝缘层表面要求光滑,不得出现表面粗糙、烧焦、杂质的不良质量问题

4.3.致密度:挤出绝缘层的横断面要致密结实、不准有肉眼可见的针孔,杜绝有气泡的存在。

5.成缆

对于多芯的电缆为了保证成型度、减小电缆的外形,一般都需要将其绞合为圆形。绞合的机理与导体绞制相仿,由于绞制节径较大,大多采用无退扭方式。成缆的技术要求:一是杜绝异型绝缘线芯翻身而导致电缆的扭弯;二是防止绝缘层被划伤。

大部分电缆在成缆的同时伴随另外两个工序的完成:一个是填充,保证成缆后电缆的圆整和稳定;一个是绑扎,保证缆芯不松散。

6.内护层

为了保护绝缘线芯不被铠装所疙伤,需要对绝缘层进行适当的保护,内护层分:挤包内护层(隔离套)和绕包内护层(垫层)。绕包垫层代替绑扎带与成缆工序同步进行。

7.装铠

敷设在地下电缆,工作中可能承受一定的正压力作用,可选择内钢带铠装结构。电缆敷设在既有正压力作用又有拉力作用的场合(如水中、垂直竖井或落差较大的土壤中),应选用具有内钢丝铠装的结构型。

8.外护套

外护套是保护电线电缆的绝缘层防止环境因素侵蚀的结构部分。外护套的主要作用是提高电线电缆的机械强度、防化学腐蚀、防潮、防水浸人、阻止电缆燃烧等能力。根据对电缆的不同要求利用挤塑机直接挤包塑料护套。

]]>
常见的电缆各种规格型号汇总 Fri, 20 Sep 2024 20:34:53 +0800 电缆型号

1、类别:H——市内通信电缆 HP——配线电缆 HJ——局用电缆

2、绝缘:Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫/实心皮聚烯烃绝缘

3、内护层:A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝,钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套

4、特征:T——石油膏填充 G——高频隔离 C——自承式

5、外护层:

23——双层防腐钢带绕包销装聚乙烯外被层

33——单层细钢丝铠装聚乙烯被层

43——单层粗钢丝铠装聚乙烯被层

53——单层钢带皱纹纵包铠装聚乙烯外被层

553——双层钢带皱纹纵包铠装聚乙烯外被层

2

BV 铜芯聚氯乙烯绝缘电线

BLV 铝芯聚氯乙烯绝缘电线;

BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线;

BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线;

BVR 铜芯聚氯乙烯绝缘软线;

RV 铜芯聚氯乙烯绝缘安装软线;

RVB 铜芯聚氯乙烯绝缘平型连接线软线;

BVS 铜芯聚氯乙烯绝缘绞型软线;

RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线;

BYR 聚乙烯绝缘软电线;

BYVR 聚乙烯绝缘聚氯乙烯护套软线;

RY 聚乙烯绝缘软线;

RYV 聚乙烯绝缘聚氯乙烯护套软线

3

电缆的型号由八部分组成

一、用途代码-不标为电力电缆,K为控制缆,P为信号缆;

二、绝缘代码-Z油浸纸,X橡胶,V聚氯乙稀,YJ交联聚乙烯

三、导体材料代码-不标为铜,L为铝;

四、内护层代码-Q铅包,L铝包,H橡套,V聚氯乙稀护套

五、派生代码-D不滴流,P干绝缘;

六、外护层代码

七、特殊产品代码-TH湿热带,TA干热带;

八、额定电压-单位KV 有关电缆型号的问题

1、SYV:实心聚乙烯绝缘射频同轴电缆

2、SYWV(Y):物理发泡聚乙绝缘有线电视系统电缆,视频(射频)同轴电缆(SYV、SYWV、SYFV)适用于闭路监控及有线电视工程 SYWV(Y)、SYKV 有线电视、宽带网专用电缆 结构:(同轴电缆)单根无氧圆铜线 物理 发泡聚乙烯(绝缘) (锡丝 铝) 聚氯乙烯(聚乙烯)

3、信号控制电缆(RVV护套线、RVVP屏蔽线)适用于楼宇对讲、防盗报警、消防、自动抄表等工程 RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压300V/300V2-24芯 用途:仪器、仪表、对讲、监控、控制安装

4、RG:物理发泡聚乙烯绝缘接入网电缆 用于同轴光纤混合网(HFC)中传输数据模拟信号

5、KVVP:聚氯乙烯护套编织屏蔽电缆 用途:电器、仪表、配电装置的信号传输、控制、测量

6、RVV(227IEC52/53) 聚氯乙烯绝缘软电缆 用途:家用电器、小型电动工具、仪表及动 力照明

7、AVVR 聚氯乙烯护套安装用软电缆

8、SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的 分线盒接线用

9、RV、RVP 聚氯乙烯绝缘电缆

10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆

11、BV、BVR 聚氯乙烯绝缘电缆 用途:适用于电器仪表设备及动力照明固定布线用

12、RIB 音箱连接线(发烧线)

13、KVV 聚氯乙烯绝缘控制电缆 用途:电器、仪表、配电装置信号传输、控制、测量

14、SFTP 双绞线 传输电话、数据及信息网

15、UL2464 电脑连接线

16、VGA 显示器线

17、SYV 同轴电缆 无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)

18、SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用

19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆

4

电线电缆产品的命名原则

1、产品名称中包括的内容

(1)产品应用场合或大小类名称

(2)产品结构材料或型式;

(3)产品的重要特征或附加特征

基本按上述顺序命名,有时为了强调重要或附加特征,将特征写到前面或相应的结构描述前。

2、结构描述的顺序

产品结构描述按从内到外的原则:导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化

在不会引起混淆的情况下,有些结构描述省写或简写,如汽车线、软线中不允许用铝导体,故不描述导体材料。

案例:

额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 “额定电压8.7/15kV”——使用场合/电压等级 “阻燃”——强调的特征 “铜芯”——导体材料 “交联聚乙烯绝缘”——绝缘材料 “钢带铠装”——铠装层材料及型式(双钢带间隙绕包) “聚氯乙烯护套”——内外护套材料(内外护套材料均一样,省写内护套材料) “电力电缆”——产品的大类名称 与之对应的型号写为ZR-YJV22-8.7/15,型号的写法见后面的说明。

5

电线电缆的型号组成与顺序如下

[1:类别、用途] [2:导体] [3:绝缘] [4:内护层] [5:结构特征] [6:外护层或派生] [7: [使锰卣]

1-5项和第7项用拼音字母表示,高分子材料用英文名的第位字母表示,每项可以是1-2个字母;第6项是1-3个数字。

型号中的省略原则:电线电缆产品中铜是主要使用的导体材料,故铜芯代号T省写,但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号,电气装备用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等。 第7项是各种特殊使用场合或附加特殊使用要求的标记,在“-”后以拼音字母标记。有时为了突出该项,把此项写到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。

电力电缆铠装和外护套数字

数字标记铠装层外被层或外护套

0无

1联锁铠装纤维外被

2双层钢带聚氯乙烯外套

3细圆钢丝聚乙烯外套

4粗圆钢丝

5皱纹(轧纹)钢带

6双铝(或铝合金)带

7铜丝编织

8钢丝编织

6

电线电缆产品分类

1、电力系统

电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。

2、信息传输系统

用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。

3、机械设备、仪器仪表系统

此部分除架空裸电线外几乎其他所有产品均有应用,但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。

7

电线电缆产品主要分为五大类

1、裸电线及裸导体制品

本类产品的主要特征是:纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线等;加工工艺主要是压力加工,如熔炼、压延、拉制、绞合/紧压绞合等;产品主要用在城郊、农村、用户主线、开关柜等。

2、电力电缆

本类产品主要特征是:在导体外挤(绕)包绝缘层,如架空绝缘电缆,或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆,或再增加护套层,如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等,各种产品的不同工序组合有一定区别。

产品主要用在发、配、输、变、供电线路中的强电电能传输,通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

3、电气装备用电线电缆

该类产品主要特征是:品种规格繁多,应用范围广泛,使用电压在1kV及以下较多,面对特殊场合不断衍生新的产品,如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

4、通讯电缆及光纤

随着近二十多年来,通讯行业的飞速发展,产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆,甚至组合通讯缆等。 该类产品结构尺寸通常较小而均匀,制造精度要求高。

5、电磁线(绕组线)

主要用于各种电机、仪器仪表等。 电线电缆的衍生/新产品: 电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求,而采用新材料、特殊材料、或改变产品结构 采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等; 改变产品结构如:耐火电缆等; 提高工艺要求如:医用线缆等; 组合产品如:OPGW等; 方便安装和降低装备成本如:预制分支电缆等。

]]>
电线电缆为什么会起火?对应的措施有哪些? Fri, 20 Sep 2024 20:34:53 +0800 电线电缆为什么会起火?对应的措施有哪些?

任何的施工过程都会用到电线电缆,一旦电线起火,轻者停电重者就会引起火灾事故。还得注意,电线在燃烧过程中会产生大量的浓烟和毒气,不只是污染环境,还会危及生命。接下来我们就跟随着小编的脚步一起来看下!



一、电线质量有问题



    1)电缆本身质量太差,端口和中间接头没制造好。(2)不断的运行导致绝缘老化而发生短路起火。(3)长期超负荷运行,保险装置不能及时切除负载短路电流,导致绝缘过热,从而引发短路起火。(4)受外力机械损伤导致。(5)充油电缆漏油引起火灾。



二、外部原因


1)在施工时,电气焊切割金属时熔渣引燃电缆。(2)其他电器故障起火导致。(3)电缆隧道内防火措施不当,电力电缆受水浸渍而诱发起火。(4)鼠害也是可能引起电缆起火的。




三、预防



1)良好的施工环境,保证施工质量。

2)根据负载量选择合理电线,电线的容量也应该尽可能留有余地。

3)完善电线中间接头的阻隔措施,对于电线终端头,还有中间接头定期进行校验。

4)定期巡视线路。

5)做好预防事故预防及演练。

6)加强灭火设备的装置,安装消防报警及时处理诱发的火灾情况。


]]>
【诚聘】电缆产品技术工程师 Fri, 20 Sep 2024 20:34:53 +0800 职责描述:
1、参与特种电缆、连接器等产品市场调研工作;
2、参与具有市场竞争力的特种电缆、连接器等相关产品开发规划的制订;
3、参与新产品开发计划的实施,核算产品开发成本及参与定价指导;
4、参与光亨新产品相关标准文件的制订;
5、协调相关部门,保证新产品开发、生产有序进行,按时上架销售;
6、领导交办的其他事项。

任职要求:
1、本科及以上学历,电气、机械或高电压绝缘专业毕业;
2、年龄30周岁以上,有5年以上技术项目工作经验以及电缆附件的技术开发经验;
3、目标导向,思维清晰,优秀的沟通表达能力,原则性强。

]]>
2021之后平价上网时代来临 光伏成为可再生能源领域的主要选择 Fri, 20 Sep 2024 20:34:53 +0800 2020年是光伏类上市公司表现强劲的一年。在整个产业链上,从上游的多晶硅、硅片,到中游的光伏玻璃、电池片,再到下游的逆变器、组件等,各类上市公司均得到了市场资金的追逐。在研究机构看来,随着光伏平价上网时代的到来,受益于碳减排进程加速下全球范围能源结构的变化,光伏行业仍有广阔的发展空间。


统计数据显示,光伏指数今年来累计上涨了49.83%,成为表现最好的行业之一。31家光伏设备类上市公司中,今年以来共计有29家股价上涨。其中,涨幅在50%以上的就有14家;涨幅位居前列的包括阳光电源、晶澳科技、隆基股份等7家上市公司,今年以来股价涨幅均超过了100%。

  光伏行业在二级市场的表现,和强劲的业绩增长有关。Wind统计数据显示,2020年第三季度,光伏行业收入、利润均实现强劲增长,其中实现收入607.92亿元,同比增长47.25%,实现归母净利润93.65亿元,同比增长93.07%。行业盈利能力也出现了显著改善,实现归母净利润率15.40%,同比上升3.66个百分点。现金流大幅好转,实现经营性现金净流入123.55亿元,同比增长82.94%。

  在整个行业高景气度的背后,还有光伏平价上网时代到来的影响作用。中泰证券研究指出,在过去十年,伴随着政策补贴,光伏行业自身成本降低效果明显,表现为硅料、非硅成本持续降低,电池效率不断提升。以国内为例,2018年单位光伏发电量对应的成本相比2010年降低77%,度电成本已靠近国内火电的平均发电成本,平价上网在部分地区已接近现实,光伏电池目前已经成为可再生能源领域的主要选择。

  从行业成长空间来看,光伏行业有可能成为中长期增速最快的行业赛道之一。2020年9月,欧盟再次加大节能减排政策力度,将2030年温室气体减排目标由原有的40%提升至55%,具体措施包括提升可再生能源发电份额、进一步部署新能源汽车等。中国则提出将提高国家自主贡献力度,采取更加有力的政策和措施,二氧化碳排放力争于2030年前达到峰值,努力争取2060年前实现碳中和。安信证券指出,碳减排进程的加速意味着全球化石能源需求很快将迎来峰值,为实现碳中和目标,电力供给端,各国需要改变目前以化石能源燃烧为主的发电结构,提升清洁能源发电的占比。

  中信证券研究指出,2021年国内光伏将正式进入平价上网阶段。在中国“30·60”目标下以碳为锚,将逐步开启对传统火电的增量和存量替代;同时全球光伏市场持续多元化发展,随着各国可再生能源规划战略地位的提升,以及经济波动下光伏项目投资吸引力增强,行业需求增长或将加速。该机构预计,2020-2022年全球光伏新增装机将达118/155/190GW左右(国内38/50-55/60-65GW)。未来5年年均装机有望超200GW,或将是中长期增速最快的行业赛道之一。

  招银国际也表示,光伏发电平价时代的到来,将进一步推动全球光伏装机需求的增长。根据招银国际新能源研究团队预测,在基准情形下,2020-2025年,全球光伏新装机容量将较2014-2019年的503GW激增112%至1064GW。

]]>
中国新能源 “后补贴时期 ”发展分析 Fri, 20 Sep 2024 20:34:53 +0800 1 研究背景

在国家能源战略引领和政策驱动下,中国新能源发电从无到有、从小到大,装机规模、发电量均位居世界首位,在促进能源结构优化和推动绿色发展转型中发挥了重要作用。然而,由于过度依赖补贴,新能源发电补贴缺口正在持续扩大。截至2017年年底,中国可再生能源发电累计补贴缺口已达1127亿元。近年来,随着成本大幅下降,新能源发电市场竞争能力明显增强。国家近期也出台了一系列政策文件,以降低补贴强度、加快补贴退坡,鼓励建设不需要国家补贴的新能源发电项目,推动风电、光伏平价上网,新能源发展正逐步进入“后补贴时期”。


2 论文所解决的问题及意义

论文在展望中国未来新能源发展前景和未来新能源发电经济性趋势基础上,提出了新能源“后补贴时期”应重点关注的问题,重点从规划、运行、市场等维度,分析了提升电力系统承载力的综合措施,围绕科学引导发展节奏、推进电力市场建设、出台配套政策机制、提升系统灵活性等方面,提出了中国新能源未来发展的政策建议。

3 论文重点内容

新能源进入“后补贴时期”需重点关注高比例新能源并网发展的成本、政策和技术等方面问题。从电力系统角度来看,首先要持续推动新能源发电降低成本,提高项目整体经济性和竞争性,特别是注意非技术成本将逐渐成为影响新能源发电成本的主要因素。图1、2分别为2009—2018年全球风电、光伏发电度电成本。


图1 2009—2018年全球风力发电度电成本


图2 2009—2018年全球光伏发电度电成本

其次要补贴退坡过程中,针对存量与增量项目制订合理的差异化政策,新增项目应以不需要国家补贴为主,对于分布式光伏、光伏扶贫等政策支持性项目仍保持一定额度的补贴。再次制定中长期规划中,重点应对高比例新能源电力系统的电力平衡压力及额外成本问题,主要包括电力平衡成本和容量充裕性成本等。图3、4分别为中国光伏、风电造价构成。


图 3 中国光伏造价构成


图4 中国风电造价构成

大规模消纳新能源发电需要着力提升电力系统承载力。新能源装机增长速度远超负荷增长速度和系统调节能力增长速度,电力系统调节能力不足是影响和制约新能源高比例消纳的主要矛盾。与此同时,国内电力市场正在建设之中,省间壁垒和机制障碍尚待进一步消除。破解新能源消纳难题迫切需要从规划、运行、政策等层面共同发力、综合施策,挖掘系统调节资源,提升系统新能源承载力。图5为提升电力系统新能源承载力的综合措施。具体来看,规划层面上促进电源结构优化,推动源网协调发展,提升系统灵活性;运行层面上实施统一调度,优化新能源运行;市场层面充分发挥市场配置作用,构建全国统一电力市场,多渠道、多方式消纳新能源。


图5 提升电力系统新能源承载力的综合措施

未来新能源发展的关键在于科学引导发展节奏、构建大范围消纳平台、出台配套政策机制以及提升系统灵活性等。一是科学引导发展节奏,促进新能源高效开发。能源战略上研究明确新能源发展在能源变革中的地位和角色,规划制定上合理确定新能源发电装机分阶段总量及结构布局,年度项目安排上继续加强对新能源行业的宏观调控,注意政策衔接与平稳过渡,防止行业大起大落。二是构建大范围消纳平台,推动全国统一电力市场建设。建立具有中国特色的市场化消纳机制,发挥大市场的资源配置作用,形成包含中长期交易、现货交易和辅助服务等交易模式、国家电力市场和省级电力市场相衔接的全国统一电力市场,提升可再生能源消纳利用水平。三是出台配套政策机制,形成新能源良好发展环境。及时出台可再生能源配额制度,制订科学合理的配额指标和实施方案,对执行情况加强动态监测、评估和考核,做好配额制政策与现有可再生能源政策及电力市场建设的衔接。四是提升系统灵活性,综合施策为新能源消纳创造条件。加大抽水蓄能、调峰气电等灵活电源建设力度,加快推进中国煤电机组深度调峰改造工作,推动供热机组实现热电解耦。

4 研究结论

随着“后补贴时期”到来,新能源发电经济性不断提升,实现平价上网正在成为事实,中国未来中远期新能源发展仍将处于重大机遇期,具有良好的发展前景。实现大规模高比例新能源高效消纳是一项系统性工程,需要国家层面高度重视,各级政府有效支持,电力企业共同努力,全社会积极关注,着力提升电力系统新能源承载力,确保新能源在更大范围内实现更高水平的消纳。


]]>
国常会:加强停车场、充电桩等设施建设 Fri, 20 Sep 2024 20:34:53 +0800 “促消费”议题再次摆上中国国务院常务会议的桌面。18日召开的国务院常务会议部署提振大宗消费重点消费和促进释放农村消费潜力;确定适应消费升级需求支持“互联网+旅游”发展的措施。


“这次议题聚焦的是当务之急、迫在眉睫的一项工作。”中国国际经济交流中心首席研究员张燕生对中新社记者表示,消费是今后经济稳增长的关键点。


消费已经连续六年成为中国经济增长的第一引擎,“稳定器”和“压舱石”作用凸显。但疫情影响下,在供给端稳步推进复工复产的同时,需求端受到抑制,呈现出需求恢复慢于供给、消费恢复慢于投资的态势,拖累经济增长步伐。


面对消费难题,本次国务院常务会议明确下一步将聚焦大宗消费、农村消费和旅游消费三方面发力。


——聚焦大宗消费


一直以来,住行等实物消费是民众消费的“大头”。最近,作为“行”的汽车消费成为关注点。


本次国务院常务会议提出,要稳定和扩大汽车消费。鼓励各地调整优化限购措施,增加号牌指标投放。开展新一轮汽车下乡和以旧换新。加强停车场、充电桩等设施建设。


作为实物消费的另一个“大头”——家电家具家装也被本次会议点名。按照会议要求,下一步将鼓励有条件的地区对淘汰旧家电家具并购买绿色智能家电、环保家具给予补贴。


官方数据显示,目前中国有上亿台超龄家电亟待更新换代,推动家电更新消费,不仅能够提振消费,还是提升家庭安全和民众生活幸福感的重要举措。


——聚焦农村消费


一直以来,城市是促进消费的主战场。但近几年来,下沉市场在中国消费图谱中悄然崛起,广袤的乡村大地正在释放出巨大的消费潜力。


国务院常务会议提出,要以扩大县域乡镇消费为抓手带动农村消费。支持建设立足乡村、贴近农民的生活消费服务综合体。


在中国商务部流通产业促进中心研究员陈丽芬看来,目前,仍有很多农村地区受商业网点布局不完善、基础设施建设滞后等因素制约,消费潜力无法有效释放。


差距之处,正是潜力所在。在张燕生看来,提振农村消费首先要增加农民收入,这就要求进一步深化农村土地市场化改革,合理提高被征地农民的收入,将农村集体土地的承包权、经营权转化为农民实实在在的收益。


中国贸促会研究院副院长赵萍建议,“十四五”时期,要进一步加强农村新一代信息基础设施和物流基础设施建设,利用电子商务打通农产品上行通道,推动终端消费与生产供给形成良性循环。


——聚焦旅游消费


旅游消费市场也有巨大的潜力待释放。但面对疫情,旅游市场该如何有序激活?


国务院常务会议确定了支持“互联网+旅游”发展的措施。支持建设智慧旅游景区,鼓励景区加大线上营销力度,引导云旅游等新业态发展,出台规范发展互联网+旅游民宿的措施。完善包容审慎监管,加强旅游安全监测和线上投诉处理,打击坑蒙拐骗。


激活旅游市场、挖掘旅游消费潜力,还需要加大力气改善旅游消费环境,消除旅客消费的后顾之忧。


原标题:“促消费”再上国务院常务会议:大宗消费、农村消费、旅游消费齐发力

]]>
TUV认证 EN50618:2014标准 H1Z2Z2-K DC 1500V 直流光伏电缆线 Fri, 20 Sep 2024 20:34:53 +0800 前言:21世纪世界能源将发生巨大变革,以资源有限、污染严重的化石能源为主的能源结构,逐步转变为以资源无限、清洁干净的可再生能源为主的多样化、复合型的能源结构。太阳能光伏发电在不远的将来会占据世界能源消费的重要席位,不但要替代部分常规能源,而且将成为世界能源供应的主体。

  根据《可再生能源中长期发展规划》,到2020年,我国力争使太阳能发电装机容量达到1.8GW(百万千瓦),到2050年将达到600GW(百万千瓦)。预计,到2050年,中国可再生能源的电力装机将占全国电力装机的25%,其中光伏发电装机将占到5%。未来十几年,我国太阳能装机容量的复合增长率将高达25%以上。

  光伏电缆是指从PV电池(太阳能电池)到PV逆变器的直流终端的连接电缆,光亨电缆研发的本款产品,经过多方检验,满足了产品在不同环境中的性能要求。

01产品名称、型号规格

H1Z2Z2-K DC 1500V 直流光伏电缆线   TUV认证 产品标准 EN50618:2014


02产品用途

  本产品主要用于太阳能电池到逆变器的直流终端的电气连接。

03产品图样

H1Z2Z2-K 1*4结构图




04产品性能特点

工作温度:-40℃+120℃

绝缘和护套采用交联聚烯烃材料;

电缆使用寿命不少于25年;

该电缆具有抗臭氧、抗紫外线、抗水蒸气、无铅、 无卤、阻燃、低烟、耐油 、耐化学腐蚀等性能;

耐气候/抗紫外线满足(65±3)℃720h老化前后抗张强度和断裂伸长率均≥ 70%

烟密度满足透光率≥60%

热寿命满足T1=12020000h,样品断裂伸长率达到50%等性能要求;

产品取得TÜV认证,获得国际市场认可。

05产品优势

  该电缆具有优异的耐高低温、抗臭氧、抗紫外线、抗水蒸气、耐化学腐蚀等特点,在各种复杂的使用环境下,仍能保持稳定的电气性能和机械性能,使用寿命可达到25年以上,并且具备环保特性。该产品取得TÜV认证,执行国际最新标准,是一款替代型新产品。

06产品应用





]]>
光伏电缆品牌有哪些 Fri, 20 Sep 2024 20:34:53 +0800 光伏电缆品牌有哪些?

当然首选上海光亨电缆(自家当然首推自家啦):

H1Z2Z2-K和PV1-F均为TUV官方指定光伏直流电缆产品型号,H1Z2Z2-K光伏直流电缆的推出是为了满足配套光伏电站电气设备的性能升级,在保持PV1-F产品的基本物理结构之上,对其电气性能的升级优化,主要是电缆的电压由DC:1.0KV  AC:Uo/U:0.6/1.0KV升级到DC:1.5KV AC :Uo/U:1.0/1.0KV,而PV1-F产品认证从2018年已经停止更新续费,因为认证TUV认证每年都需要年审,所以目前正在销售的PV1-F产品所用的认证均过期、且向H1Z2Z2-K产品过渡。


产品名称:光伏电缆

产品型号:H1Z2Z2-K

应用:

应用于导体与导体,导体与地之间的标称1.5KV直流电压光伏发电系统;

 结构:

导体截面:1.5mm²-120 mm²(其他规格可以订制);

导体:镀锡铜多股线,符合EN60228,5类软导体(软导体);

绝缘:低烟无卤辐照交联聚烯烃环保绝缘材料(XLPO/XLPE);

护套材料:低烟无卤辐照交联聚烯烃环保耐紫外线护套材料(XLPO/XLPE);

绝缘颜色:黑色/白色(其他颜色可订制);

护套颜色:黑/红/(其他颜色可订制);



技术指标:

电缆额定电压

DC  1.5/1.5kV 直流

测试电压:6500V,50HZ,5分钟;

温度等级:

-45℃到125℃;

-45℉到+257℉;

环境温度:

-40℃到+90℃;

-40℉到+194℉;

使用寿命:25年(通过TUV/UL);

最大短路温度:

280℃,+536℉;

弯曲半径:

固定安装>4×;

移动安装>5×;



材料特性/标准:

防火性能:EN 60332-1-2:2004;

烟雾排放:IEC 61034;最小60%的透光率;

低火灾荷载:DIN 51900;

认证:EN50618:2014;



应用标准:

TUV EN50618:2014



]]>
【线缆检修】大面积进水电缆及暴露破皮电缆故障的检测方法 Fri, 20 Sep 2024 20:34:53 +0800 在电缆故障测试中几乎没有检测到闪光波形。 最近越来越多。 总的来说,由于排水通道长,大面积进水后电缆出现故障,再加上水的存在,行波法导致无法测量故障波形,从而导致量程故障。 总结成功的测试经验,我认为使用电力电缆故障测试仪可以很好地解决您的问题。


问题:当测试电缆以大面积通过波状电缆后出现故障时,由于行波方法无法选择波形,我应该以哪种方式测量距离? 电缆埋在地下,由于局部高水位,通常浸入水中。 如果电缆损坏或电缆表面损坏,电缆可能会掉入水中或进入大面积的水中。




在宽水域中测试电缆故障时:


1,采用低压脉冲法,由于多数故障点的隔离度仍然很高,故故障点的反射脉冲变化很小,反射脉冲很小。 通常,无法判断故障点。


2,由于受大量水的影响,采用脉冲电流法,利用高压击穿误差点,形成电弧时间太短或根本没有形成电弧,由此产生的脉冲电流法不能形成波动波形不闪烁。 通常是全长波形。 高采样频率,高灵敏度的电缆故障测试仪,使您可以看到小的误差波形叠加在整个长波形上。 由于电弧非常不稳定,因此很难分析波形。 如果脉冲电流采样频率小于50MHZ闪光电缆故障测试仪,则只有整个长波形形状。


3,采用两脉冲法,多脉冲法,采用三脉冲法进行测试,因为这种测试方法要求故障电弧的稳定性,注入测量信号,测量缺陷距离。 用这种方法无法测试电缆的故障距离,因为在大面积的水后不可能形成稳定的电弧。


我应该使用哪种方法来测试各种进水电缆的故障?


这种缺陷通常可以通过桥接方法用于测试缺陷距离。 可以使用电缆故障测试仪解决问题。 作为固定点,声音的磁场可以使用合法点。尽管有进水口,但故障点的排放声音很小,但仍可检测到。


特殊暴露电缆故障的定点方法


1.局部过热方式


电缆故障检测仪(也称为电缆故障测试仪)在测量了故障点的位置之后,将故障点施加到高压故障点或高压故障点上,以便一定的电流通过高压的冲击直流电穿透。因为在故障点会出现一定的电阻,所以电流通过时会产生热效应。此时,这是电缆故障和过热故障的关键所在。


2.部分铁心磁场法


一些核心磁场方法适用于金属单相接地故障定点。在错误相位和地面之间输入音频电流,在达到当前故障点时,将同时穿过两根电缆,以两种方式从下一根电缆的两个相反方向流向导线皮肤音频信号电流。


3.跨步法


如何查找:故障相和引线之间的皮肤(引线皮肤接地),连接可变直流电源,可以产生流过电源故障点的特定电流(通常为5-10安),然后粗略的测量值位于选定的彼此之间的两个小误差点附近,并且通过小块钢带(只要可以暴露铅皮),在沥青中暴露出的铅皮中的两个小部分(只要铅皮可以暴露)大约为500毫米。清洁点。


]]>
关于PV1-F和H1Z2Z2-K2种光伏直流电缆区别与选择 Fri, 20 Sep 2024 20:34:53 +0800 H1Z2Z2-K和PV1-F均为TUV官方指定光伏直流电缆产品型号,H1Z2Z2-K光伏直流电缆的推出是为了满足配套光伏电站电气设备的性能升级,在保持PV1-F产品的基本物理结构之上,对其电气性能的升级优化,主要是电缆的电压由DC:1.0KV  AC:Uo/U:0.6/1.0KV升级到DC:1.5KV AC :Uo/U:1.0/1.0KV,而PV1-F产品认证从2018年已经停止更新续费,因为认证TUV认证每年都需要年审,所以目前正在销售的PV1-F产品所用的认证陆续过期、且向H1Z2Z2-K产品过渡。


]]>
【人才招聘】生产技术员(苏州厂区) Fri, 20 Sep 2024 20:34:53 +0800 职位信息

1.根据班组下达的生产计划,执行和完成本工序的生产活动,保证各项生产任务按期完成;

2.按质量管理体系要求、严格执行标准操作程序;

3.对机器设备进行日常维护及简单维修;

]]>
【人才招聘】质量工程师/电缆/质量控制(苏州厂区) Fri, 20 Sep 2024 20:34:53 +0800 1、协助质量经理进行质量策划;

 2、根据客户要求制定产品检验标准;

 3、根据客户要求、技术工艺标准制定关键控制点的质量控制方案;

 4、监控检验标准、关键控制点的质量控制得到100%执行;

 5、主导研发工艺变更、新产品试制的质量评审;

 6、运用质量监控手段、对质量数据进行汇总分析,推动异常点改善;

 7、分析内外部质量问题,建立有效防错的改善预防措施,达成年度质量指标;

 8、运用创新的工作方法,减少质量不良以及产生的劣质成本;

 9、完成上级安排的其他工作。

任职要求;

  1、教育水平:全日制大专以上理工科类专业

 2、专业要求:电子电器类、机电一体化专业、懂电缆或线束加工和制造。

 3、知识技能:拥有质量工程师相关资质证书;熟练掌握检测技术、质量五大工具、QC七大手法、RRCA、5WHY、DMAIC等工具,并有丰富的客投处理经验和改善报告评审能力。

 4、综合素养:有良好的人际交往沟通、协调能力、具有乐观、积极的心态,抗压能力强、高度的工作热情,良好的团队合作精神。 5、工作经验:3-5年以上在企业进行质量管理及分析的工作经验,有质量改进成功案例。


]]>
1500V欧标TUV光伏电缆线6-120MM2规格书 Fri, 20 Sep 2024 20:34:53 +0800 1500V欧标TUV光伏电缆线6-120MM2规格书

资料请下载,内部使用请勿用于其他商业用途,转载请注明出处。

更多详细资料请联系上海光亨电缆工作人员。

]]>
H1Z2Z2-K1×4是什么电线电缆? Fri, 20 Sep 2024 20:34:53 +0800 H1Z2Z2-K1×4是什么电线电缆?

H1Z2Z2-K型号是TUV认证中新标准EN50618的1500V电压太阳能光伏电缆,光伏线,电池板直流连接线,在原有PV1-F的基础上保持物流性能不变,在电气性能上又优化提升了许多,为市场上大型逆变器提供更合适的直流连接线缆。


产品名称:单芯光伏电缆


产品型号:H1Z2Z2-K;



应用:

应用于导体与导体,导体与地之间的标称1.5KV直流电压光伏发电系统;



结构:

导体截面:1.5mm²-120 mm²(其他规格可以订制);

导体:镀锡铜多股线,符合EN60228,5类软导体;

绝缘:低烟无卤辐照交联聚烯烃环保绝缘材料;

护套材料:低烟无卤辐照交联聚烯烃环保耐紫外线护套材料;

绝缘颜色:黑(其他颜色可订制);

护套颜色:黑/红/(其他颜色可订制);


技术指标:


电缆额定电压

AC U0/U=1/1kV
DC  1.5/1.5kV


测试电压:6500V,50HZ,5分钟;

温度等级:

-45℃到125℃;

-45℉到+257℉;

环境温度:

-40℃到+90℃;

-40℉到+194℉;

使用寿命:25年(通过TUV/UL);

最大短路温度:

280℃,+536℉;

弯曲半径:

固定安装>4×;

移动安装>5×;


材料特性/标准:

防火性能:EN 60332-1-2:2004;

烟雾排放:IEC 61034;最小60%的透光率;

低火灾荷载:DIN 51900;

认证:EN50618:2014;


应用标准:

EN50618:2014


]]>
光伏电站中常用电缆、普通电缆与光伏电缆的区别 Fri, 20 Sep 2024 20:34:53 +0800 光伏电站中的常见电缆介绍

近年来,太阳能(PV)发电的应用日趋广泛,发展迅速,在光伏电站建设过程中除主要设备,如光伏组件、逆变器、升压变压器以外,配套连接的光伏电缆材料对光伏电站的整体盈利的能力、运行的安全性、是否高效,同样起着至关重要的作用,下面就对光伏电站中常见的电缆及材料的用途和使用环境做详细的介绍。电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下:



undefined



1、直流电缆:

(1)组件与组件之间的串联电缆。

(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。

(3)直流配电箱至逆变器之间电缆。以上电缆均为直流电缆,户外敷设较多,需防潮、防暴晒、耐寒、耐热、抗紫外线,某些特殊的环境下还需防酸碱等化学物质。

undefined



2.交流电缆

(1)逆变器至升压变压器的连接电缆。

(2)升压变压器至配电装置的连接电缆。

(3)配电装置至电网或用户的连接电缆。此部分电缆为交流负荷电缆,户内环境敷设较多,可按照一般电力电缆选型要求选择。

3.光伏专用电缆光伏电站中大量的直流电缆需户外敷设,环境条件恶劣,其电缆材料应根据抗紫外线、臭氧、剧烈温度变化和化学侵蚀情况而定。普通材质电缆在该种环境下长期使用,将导致电缆护套易碎,甚至会分解电缆绝缘层。这些情况会直接损坏电缆系统,同时也会增大电缆短路的风险,从中长期看,发生火灾或人员伤害的可能性也更高,大大影响系统的使用寿命。因此,在光伏电站中使用光伏专用电缆和部件是非常有必要的。随着光伏产业的不断发展,光伏配套部件市场逐步形成,就电缆而言,已开发出了多种规格的光伏专业电缆产品。近期研制开发的电子束交叉链接电缆,额定温度为120℃,可抵御恶劣气候环境和经受机械冲击。又如RADOX电缆是根据国际标准IEC216研制的一种太阳能专用电缆,在户外环境下,使用寿命是橡胶电缆的8倍,是PVC电缆的32倍。光伏专用电缆和部件不仅具有最佳的耐风雨性、耐紫外线和臭氧侵蚀性,而且能承受更大范围的温度变化(例如:从-40~125℃)。在欧洲,技术人员通过测试,屋顶上可测得出的温度值高达100~110℃。4.电缆导体材料光伏电站使用的直流电缆多数情况下为户外长期工作,受施工条件的限制,电缆连接多采用接插件。电缆导体材料可分为铜芯和铝芯。铜芯电缆具有的抗氧化能力比铝要好,寿命长,稳定性能要好,压降小和电量损耗小的特点;在施工上由于铜芯柔性好,允许的弯度半径小,所以拐弯方便,穿管容易;而且铜芯抗疲劳、反复折弯不易断裂,所以接线方便;同时铜芯的机械强度高,能承受较大的机械拉力,给施工敷设带来很大便利,也为机械化施工创造了条件。相反铝芯电缆,由于铝材的化学特性,安装接头易出现氧化现象(电化学反应),特别是容易发生蠕变现象,易导致故障的发生。因此,铜电缆在光伏电站使用中,特别是直埋敷设电缆供电领域,具有突出的优势。可减低事故率低、提高供电可靠性、施工运行维护方便等特点。这正是国内目前在地下电缆供电中主要采用铜电缆的原因所在。5.电缆绝缘护套材料光伏电站安装和运行维护期间,电缆可能在地面以下土壤内、杂草丛生乱石中、屋顶结构的锐边上布线、裸露在空气中,电缆有可能承受各种外力的冲击。如果电缆护套强度不够,电缆绝缘层将会受到损坏,从而影响整个电缆的使用寿命,或者导致短路、火灾和人员伤害危险等问题的出现。电缆科研技术人员发现,经辐射交叉链接的材料,较辐射处理前有较高的机械强度。交叉链接工艺改变了电缆绝缘护套材料聚合物的化学结构,可熔性热塑材料转换为非可熔性弹性体材料,交叉链接辐射则显着改善了电缆绝缘材料的热学特性、机械特性和化学特性。直流回路在运行中常常受到多种不利因素的影响而造成接地,使得系统不能正常运行。如挤压、电缆制造不良、绝缘材料不合格、绝缘性能低、直流系统绝缘老化、或存在某些损伤缺陷均可引起接地或成为一种接地隐患。另外户外环境小动物侵入或撕咬也会造成直流接地故障。因此在这种情况下一般使用铠装、带防鼠剂功能护套的电缆。





undefined



光伏电缆与普通电缆的区别:

(2)普通电缆绝缘和护套材料不同于光伏电缆。

(3)普通电缆只适用于普通环境铺设使用。

(4)光伏电力电缆的优点:耐高温、耐寒、耐油、耐酸碱盐、防紫外线、阻燃、环保,光伏电力电缆主要用于环境较恶劣的气候下,使用寿命25年以上。

(5)上海光亨电缆开发的光伏电缆是和公司TUV认证光伏电线配套使用,得到国内外客户的一致好评。



undefined



光伏电缆的优点:

光伏电缆经常表露在阳光之下,太阳能体系经常会在卑劣环境前提下使用,如低温和紫外线辐射。在国内或国外,好天气时,将致使太阳能体系的现场最高温度高达100℃.。

普通电缆一般可采纳的各类质料有聚氯乙烯(PVC)、橡胶、弹性体(TPE)和交联聚乙烯(XLPE)等高品质交织链接质料,但可惜的是普通电缆工作的最高额定温度为90,另有即使是额定温度为70℃的聚氯乙烯绝缘电缆也经常在户外使用,但不能满足高温、防紫外线、耐寒要求。

如今国家“金太阳工程”在全国推广,有很多承建商为了节流本钱,不选择太阳能体系配套的光伏电缆,而是选择普通的“PVC”电缆来替换光伏电缆,很明显,这将大大影响体系的使用寿命。

抗机器载荷

光伏电缆,在安置和应用时,电缆可在屋顶布局的锐边上布线,同时电缆须经受压力、弯折、张力、交织拉伸载荷及抗强力打击性能优越于普通电缆。如果用普通电缆,护套防紫外线性能差,导致电缆外护老化,从而影响电缆的使用寿命,可以导致电缆短路、火警和职员危险伤害等问题的呈现。

光伏电缆绝缘护套经辐照后,具有耐高温、防紫外线辐射、耐油、耐寒等性能,使用寿命25年以上,这是普通电缆无法相比的。



光伏电站中常见电缆及材料



电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下:

1.直流电缆

(1)组件与组件之间的串联电缆。

(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。

(3)直流配电箱至逆变器之间电缆。

以上电缆均为直流电缆,户外敷设较多,需防潮、防暴晒、耐寒、耐热、抗紫外线,某些特殊的环境下还需防酸碱等化学物质。



undefined



2.交流电缆

(1)逆变器至升压变压器的连接电缆。

(2)升压变压器至配电装置的连接电缆。

(3)配电装置至电网或用户的连接电缆。

此部分电缆为交流负荷电缆,户内环境敷设较多,可按照一般电力电缆选型要求选择。

3.光伏专用电缆

光伏电站中大量的直流电缆需户外敷设,环境条件恶劣,其电缆材料应根据抗紫外线、臭氧、剧烈温度变化和化学侵蚀情况而定。普通材质电缆在该种环境下长期使用,将导致电缆护套易碎,甚至会分解电缆绝缘层。这些情况会直接损坏电缆系统,同时也会增大电缆短路的风险,从中长期看,发生火灾或人员伤害的可能性也更高,大大影响系统的使用寿命。

因此,在光伏电站中使用光伏专用电缆和部件是非常有必要的。随着光伏产业的不断发展,光伏配套部件市场逐步形成,就电缆而言,已开发出了多种规格的光伏专业电缆产品。近期研制开发的电子束交叉链接电缆,额定温度为120℃,可抵御恶劣气候环境和经受机械冲击。又如RADOX电缆是根据国际标准IEC216研制的一种太阳能专用电缆,在户外环境下,使用寿命是橡胶电缆的8倍,是PVC电缆的32倍。光伏专用电缆和部件不仅具有最佳的耐

风雨性、耐紫外线和臭氧侵蚀性,而且能承受更大范围的温度变化(例如:从-40~125℃)。在欧洲,技术人员通过测试,屋顶上可测得出的温度值高达100~110℃。

4.电缆导体材料

光伏电站使用的直流电缆多数情况下为户外长期工作,受施工条件的限制,电缆连接多采用接插件。电缆导体材料可分为铜芯和铝芯。铜芯电缆具有的抗氧化能力比铝要好,寿命长,稳定性能要好,压降小和电量损耗小的特点;在施工上由于铜芯柔性好,允许的弯度半径小,所以拐弯方便,穿管容易;而且铜芯抗疲劳、反复折弯不易断裂,所以接线方便;同时铜芯的机械强度高,能承受较大的机械拉力,给施工敷设带来很大便利,也为机械化施工创造了条件。相反铝芯电缆,由于铝材的化学特性,安装接头易出现氧化现象(电化学反应),特别是容易发生蠕变现象,易导致故障的发生。

因此,铜电缆在光伏电站使用中,特别是直埋敷设电缆供电领域,具有突出的优势。可减低事故率低、提高供电可靠性、施工运行维护方便等特点。这正是国内目前在地下电缆供电中主要采用铜电缆的原因所在。

5.电缆绝缘护套材料

光伏电站安装和运行维护期间,电缆可能在地面以下土壤内、杂草丛生乱石中、屋顶结构的锐边上布线、裸露在空气中,电缆有可能承受各种外力的冲击。如果电缆护套强度不够,电缆绝缘层将会受到损坏,从而影响整个电缆的使用寿命,或者导致短路、火灾和人员伤害危险等问题的出现。电缆科研技术人员发现,经辐射交叉链接的材料,较辐射处理前有较高的机械强度。交叉链接工艺改变了电缆绝缘护套材料聚合物的化学结构,可熔性热塑材料转换为非可熔性弹性体材料,交叉链接辐射则显著改善了电缆绝缘材料的热学特性、机械特性和化学特性。

直流回路在运行中常常受到多种不利因素的影响而造成接地,使得系统不能正常运行。如挤压、电缆制造不良、绝缘材料不合格、绝缘性能低、直流系统绝缘老化、或存在某些损伤缺陷均可引起接地或成为一种接地隐患。另外户外环境小动物侵入或撕咬也会造成直流接地故障。因此在这种情况下一般使用铠装、带防鼠剂功能护套的电缆。


]]>
MC4连接器 Fri, 20 Sep 2024 20:34:53 +0800 光伏发电系统专用连接器MC4

应用
 光伏发电系统,光伏接线盒

技术资料
    额定电压: 1000~1500 V DC
    温度等级: -40℃~85℃ 干或湿

额定电流:30A

防护等级:IP68
    线缆尺寸范围:2.5mm2_6.0mm2

产品描述
    接触材料:紫铜镀锡
    绝缘材料: PC

    颜色: 黑色
行业标准

TUV/UL


]]>
高薪招聘销售精英/业务代表 Fri, 20 Sep 2024 20:34:53 +0800 主要职责和工作表现评估标准:
1、根据市场范围划定,进行有目的的寻找潜力优质经销商,要求熟悉公司经销政策,业务流程,产品信息;对于来电要求做代理的客户进行进一步的跟踪拜访工作,主动进行业务洽谈,努力达成政策规定销售回款目标;
2、利用本品牌自身优势,客户关系,公关部分产业龙头企业客户,例如光伏企业,汽车行业,房产行业,电力事业,公路局等大型项目,做积极的宣传推广工作,营造品牌良好形象;
3、积极参与各类展会,了解竞争对手最新产品信息,宣传“光亨电缆”,加深品牌知名度,做月度工作汇报;
4、拓展个人业务,形成稳定客户群,完成年度销量指标;
5、针对公司原有的部分冷冻客户进行回访,主动进行拜访以促成新的业务;
6、能及时有效的完成上级安排的任务,对公司资源客户以及相关政策制度保密。

任职资格:
1、22-45岁,大专以上学历,专业不限;
2、具有1年以上销售工作经验,有电线电缆行业相关经验优先,有电力电网资源者优先;
3、思路清晰,沟通能力良好;勤奋、主动、具有较强销售热情的有为人士;
4、有责任心,工作积极主动,能吃苦耐劳;
5、优秀应届生亦可考虑。

]]>
常用电线电缆产品分类与命名规则 收藏备查 Fri, 20 Sep 2024 20:34:53 +0800 常用电线电缆产品分类与命名规则 收藏备查

光亨小编全面整理了电缆的分类及命名表示方法,对电缆分类有哪几种做了很好的解答。本文先总体介绍一下电线电缆的命名规则及分类,后重点介绍工程设计中经常涉及的通信电缆和电力电缆的命名表示方法并结合具体例子给予说明,最后列举介绍了设计中常用的部分通信电缆和电力电缆。


电线电缆分类有哪几种

电线与电缆的区分其实没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米) 称为大电线,较小的(小于或等于6平方毫米) 称为小电线,绝缘电线又称为布电线。

电线电缆的完整命名通常较为复杂,所以人们有时用一个简单的名称(通常是一个类别的名称) 结合型号规格来代替完整的名称,如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆产品主要分为以下几类:

(1) 裸电线及裸导体制品

本类产品的主要特征是:纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线等。加工工艺主要是压力加工,如熔炼、压延、拉制、绞合/紧压绞合等。产品主要用在城郊、农村、用户主线、开关柜等。

(2) 电力电缆

本类产品主要特征是:在导体外挤(绕) 包绝缘层,如架空绝缘电缆,或几芯绞合(对应电力系统的相线、零线和地线) ,如二芯以上架空绝缘电缆,或再增加护套层,如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包) 、成缆、铠装、护层挤出等,各种产品的不同工序组合有一定区别。

产品主要用在发、配、输、变、供电线路中的强电电能传输,通过的电流大(几十安至几千安) 、电压高(220V至500kV 及以上) 。

(3) 电气装备用电线电缆

该类产品主要特征是:品种规格繁多,应用范围广泛,使用电压在1kV 及以下较多,面对特殊场合不断衍生新的产品,如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

(5) 通讯电缆及光纤

随着近二十多年来,通讯行业的飞速发展,产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆,甚至组合通讯缆等。该类产品结构尺寸通常较小而均匀,制造精度要求高。

(6) 电磁线(绕组线)

主要用于各种电机、仪器仪表等。

电线电缆产品的命名原则

电线电缆产品名称中主要包括以下内容:

(1) 产品应用场合或大小类名称

(2) 产品结构材料或型式

(3) 产品的重要特征或附加特征

基本按上述顺序命名,有时为了强调重要或附加特征,将特征写到前面或相应的结构描述前。

产品结构描述总体原则是按照从内到外的原则:导体-->绝缘-->内护层-->外护层-->铠装型式。

电力电缆和通信电缆命名表示方法

电力电缆命名表示方法

电力电缆的型号组成与顺序如下:

类别-导体-绝缘-内护层-结构特征-外护层或派生-使锰卣

其中1-5项和第7项用拼音字母表示,高分子材料用英文名的第1位字母表示,每项可以是1-2个字母;第6项是1-3个数字。

(1) 电缆类别

ZR(阻燃) 、NH(耐火) 、DDZ(低烟低卤) 、WDZ(低烟无卤) 、K(控制电缆类) 、DJ(电子计算机) 、N(农用直埋) 、JK(架空电缆类) 、B(布电线) 、TH(湿热地区用) 、FY-(防白蚁、企业标准) 等。

(2) 电缆导体

T(铜导体) 、L(铝导体) 、G(钢芯) 、R(铜软线) 。

(3) 电缆绝缘

V(聚氯乙烯) 、YJ(交联聚乙烯) 、Y(聚乙烯) 、X(天然丁苯胶混合物绝缘) 、G(硅橡胶混合物绝缘) 、YY(乙烯--乙酸乙烯橡皮混合物绝缘) 。

(4) 电缆护套

V(聚氯乙烯护套) 、Y(聚乙烯护套) 、F(氯丁胶混合物护套) 。

(5) 电缆屏蔽

P(铜网屏蔽) 、P1(铜丝缠绕) 、P2(铜带屏蔽) 、P3(铝塑复合带屏蔽) 。

型号中的省略原则:电线电缆产品中铜是主要使用的导体材料,故铜芯代号T 省写,但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号,电气装备用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等。第7项是各种特殊使用场合或附加特殊使用要求的标记,在“-”后以拼音字母标记。有时为了突出该项,把此项写到最前面。如ZR-(阻燃) 、NH-(耐火) 、WDZ-(低烟无卤、企业标准) 。

(6) 铠装和外护套数字标记

0:无

1:联锁铠装 纤维外被

2:双层钢带 聚氯乙烯外套

3:细圆钢丝聚乙烯外套

4:粗圆钢丝

5:皱纹(轧纹) 钢带

6:双铝(或铝合金) 带

7:铜丝编织

简化在不会引起混淆的情况下,有些结构描述省写或简写,如汽车线、软线中不允许用铝导体,故不描述导体材料。

举例:“ZR-YJV22-8.7/15”额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

“额定电压8.7/15kV”——使用场合/电压等级

“阻燃”——强调的特征

“铜芯”——导体材料

“交联聚乙烯绝缘”——绝缘材料

“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)

“聚氯乙烯护套”——内外护套材料(内外护套材料均一样,省写内护套材料)

“电力电缆”——产品的大类名称

通信电缆命名表示方法

通信电缆的命名顺序如下:

分类代号-绝缘介质材料代号-护套材料代号-派生特性-特征阻抗-绝缘介质芯现外径整数值-屏蔽层。

(1) 分类代号

S 代表同轴射频,SE 代表射频对称电缆,ST 代表特种射频电缆。因此同轴电缆的分类编号一般均为S ;

(2) 绝缘介质材料

Y 代表聚乙烯、F 代表聚四氟乙烯(F46)、X 代表橡皮、W 代表稳定聚乙烯、D 代表聚乙烯空气、U 代表氟塑料空气;

(3) 护套材料代号

V 代表聚氯乙稀、Y 代表聚乙烯、W 代表物理发泡、D 代表锡铜、F 代表氟塑料;

(4) 派生特性

Z 代表综合/组合电缆(多芯) 、P 代表多芯再加一层屏蔽铠装;

(5) 特征阻抗

50欧姆、100欧姆、120欧姆;

(6) 绝缘介质芯线外径整数值

以毫米为单位1、2、3、4、5……

(7) 屏蔽层

一般屏蔽层有1层、2层、3层及4层。

举例:“SYV-75-2-1”实心聚乙烯绝缘聚氯乙稀外护套射频同轴电缆 S :射频同轴电缆,分类号

Y :聚乙烯绝缘,绝缘介质材料

V :聚氯乙稀外护套,外护套材料

75:75欧姆,特性阻抗

2:2mm ,绝缘介质芯线外径整数值

1:单芯(2为多芯)

常见电力电缆和通信电缆

SYV :实心聚乙烯绝缘射频同轴电缆,用途:无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆) 。SYWV(Y):物理发泡聚乙绝缘有线电视系统电缆,用途:有线电视、宽带网专用电缆。

BV :铜芯聚氯乙烯绝缘电线,用途:适用于电器仪表设备及动力照明固定布线用。

BLV :铝芯聚氯乙烯绝缘电线,用途:适用于交流额定电压为450V/750V及以下的动力装置、家用电器、小型电动工具、仪器仪表及动力、照明线路。

BVR :铜芯聚氯乙烯绝缘软电线,用途:适用于电器仪表设备及动力照明固定布线用。

RV :铜芯聚氯乙烯绝缘连接软电线,用途:本产品适用于交流额定电压450/750V以下的家用电器,小型电动工具,仪器仪表及动力为照明等装置的连接。

RVV :铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,用途:家用电器、小型电动工具、仪表及动力照明。

RVVZ :阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,用途:适用于电信、邮电、铁路、化工、消防、通信、化工等通信机房配电系统的内部连接线,既适合于固定敷设也可做移动电缆使用,在特殊环境中尤为适用。

RVS :铜芯聚氯乙烯绝缘绞型连接软电线,用途:本产品适用于交流额定电压450/750V以下的家用电器,小型电动工具,仪器仪表及动力为照明等装置的连接。

RVB :铜芯聚氯乙烯绝缘平型连接软电线,用途:本产品适用于交流额定电压450/750V以下的家用电器,小型电动工具,仪器仪表及动力为照明等装置的连接。

RVVP :铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆,电压300V/300V 2-24芯,用途:仪器、仪表、对讲、监控、控制安装。

BVVB :铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,用途:用于额定电压300/500V及以下的动力,日用电器,仪器仪表及电信设备固定敷设用。

KVV :聚氯乙烯绝缘控制电缆,用途:电器、仪表、配电装置信号传输、控制、测量。

KVVP :聚氯乙烯护套编织屏蔽电缆 用途:电器、仪表、配电装置的信号传输、控制、测量。

AVVR :聚氯乙烯护套安装用软电缆,用途:电器内部控制,电脑控制仪表和电子设备及自动化装置等信号传输。

SBVV HYA :聚氯乙烯绝缘(铝箔屏蔽)聚氯乙烯护套程控交换机电缆,用途:数据通信电缆(室内、外) 用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用。

SFTP :耐油型双绞双屏蔽数据电缆,用途:用于有耐油、抗电磁干扰要求的设备数据通信。

JVPV 、JVPVP 、JVVP :铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆,用途:计算机及仪器仪表控制电缆。

文章出处:上海光亨电缆有限公司官网


]]>
光伏电站系统电线电缆如何选型-指导教材 Fri, 20 Sep 2024 20:34:53 +0800 此文档是上海光亨电缆2019年新修订版本,内容主要涉及光伏电站系统电线电缆如何选型?其中包括光伏电缆PV1-F1*4和H1Z2Z2-K1*4之间的如何选择、信号电缆、控制电缆、汇流电缆等如何选型、规格敷设按照要求等提出重要的依据参考,是供光伏电站施工设计安装电路系统的人员前期学习和拓展材料,内容仅供参考,实际电站电缆选型需要根据实际情况和专业的电站设计人员及单位的具体的综合的设计规划。

0
]]>
H1Z2Z2-K1×4 光伏电缆 Fri, 20 Sep 2024 20:34:53 +0800 上海光亨电缆有限公司研发生产的德国TUV光伏电缆H1Z2Z2-K1×4,热销国内外,7月施工项目正如火如荼开展中。







]]>
上海光亨电缆公司防火电缆生产车间 Fri, 20 Sep 2024 20:34:53 +0800 公司现拥有数十项发明及实用新型专利,具备国际最先进的矿物质氧化镁(BTTZ)流水线,自主研发生产的矿物质绝缘铜(铝、钢)护套柔性防火电缆为国内首创独家专利产品,掌握核心技术,BTTZ矿物绝缘氧化镁电缆、RTTZ(YTTW)柔性矿物质绝缘铜护套防火电缆、NG-A(BTLY)柔性矿物质绝缘铝护套防火电缆、BBTRZ柔性矿物质绝缘防火电缆、BGGS高寿命防火电线等一系列新产品在同行业中居于领先水平。设备优良,产品结构丰富,率先形成以特种电缆为支点、常规线缆全覆盖、全系列防火电缆为特色的产品布局。

]]>
上海光亨电缆荣获德国TUV最新标准光伏电缆认证 Fri, 20 Sep 2024 20:34:53 +0800 2019年6月16日,上海光亨电缆有限公司通过了德国TUV认证机构上海大中华区南德TUV检测认证中心颁发的认证证书,TUV机构是全球在光伏医疗及汽车领域最具权威的检测认证机构,对产品技术要求、环保、人身安全等方面提出了更高的要求;此次颁发的认证标准为EN50618,型号H1Z2Z2-K,是老版本PV1-F(国内已经停止更新续费)升级优化版本,其电压可以达到DC1500/1500V,可以适用于目前1500V的大型逆变器,是未来光伏电缆的主要认证之一;因没有国标光伏电缆要求,所有不具备TUV认证的光伏电缆都可以归到非标化光伏电缆,其生产工艺、用料以及使用寿命都是无法保障的,价格再低也无法赢得用户满意,光亨电缆的TUV光伏电缆承诺并保证正常使用25年,适应所有光伏电站环境,欢迎大家前来订购,销售电话021-37527559。



]]>
国家电投贯彻落实国家创新驱动发展战略 Fri, 20 Sep 2024 20:34:53 +0800 截至目前,国家电力投资集团有限公司位于北京市海淀区的北科产业园综合智慧能源项目已累计发电逾65万千瓦时,这一兼具首都、首创、首台、首套特点的项目,集成了风、光、储、燃机等多种发电形式,使用了国家电投所属中电国际和国核电力院联手清华大学与华为开发的多能流智慧调度系统,通过削峰填谷使能源效率提高了33%,项目整体收益率超过10%。这,只是国家电投贯彻落实国家创新驱动发展战略的一个实践缩影。

  承接国家战略 优化企业战略

  作为能源骨干央企,国家电投积极响应国家创新驱动发展战略。于2018年年中确立总体框架内容的国家电投“2035一流战略”,贯彻新发展理念,将创新确定为重要理念,将“先进能源技术开发商”确立为首要战略定位,并就加强和提升创新发展和成果落地的能力做出了一系列安排,为国家电投科技工作赋予了重要使命,优化了顶层设计。

  据此,国家电投在近期开展了一系列配套工作:在《“十三五”及中长期发展规划》中专门对“创新驱动”的总体思路和目标进行规划,明确了近20项重点项目;依托“创新发展规划”,梳理了7个重点领域的10类研究型、20类研发型、20类示范验证型项目,初步确定了一批“跨越计划”项目;发布了《国家电投创新体系建设方案》,建立健全纵向一体、横向协同的科技管理机制,构建由先导层、核心层、支持层组成的研发体系;优化中央研究院、上海核工院、国核电力院等科研实体的职能定位和协同机制,着手打造光伏、风电、综合智慧能源等一批产业创新中心;实施军民融合体系建设和重点项目,推动军民融合深度发展。

  着力科技创新 做强核心技术

  4月1日,我国首批医用钴—60调节棒组件历经近两年的重水堆内辐照后出堆,这标志着我国打破了医用钴—60源依赖进口的局面。该组件由国家电投所属上海核工院负责设计,将于今年8月投放医疗市场,这是国家电投部署“2035一流战略”中关于“由核电向核能拓展、单一核能向多能综合利用拓展、核能向核技术利用和核环保拓展”取得的新成果。

  而在此前不久,国家电投所属中央研究院集中发布了“自清洁增透纳米薄膜”“超高效处理废水的纳米材料”等7项关键前沿技术,并在发布现场签署了4个项目协议。

  在“2035一流战略”的驱动下,一年多来,国家电投承担的“大型先进压水堆核电站”国家科技重大专项取得一系列重大进展,掌握了一批世界先进水平的关键技术;承担的“重型燃汽轮机”重大专项,已取得自主铸成大尺寸一级静叶、完成400兆瓦级H/G级研发设计等里程碑成果;所属单位主编国家标准5项、行业标准76项、军标1项;共获得电力、核能行业科技奖23项,获得中国专利授权275件。

  产业得以升级 战略初显魅力

  以能源技术革命带动能源供给革命,国家电投不断优化着各类产业品质。通过对灵活性改造、节能环保、超低排放等一系列先进技术的研发和务实应用,国家电投已使火电产业供电煤耗较2018年初下降2.27克/千瓦时,清洁火电机组容量占比已达73.49%。

  近一年来,以“2035一流战略”为具体指引,国家电投已在产业升级中品味到战略的实践魅力。2018年11月,国家电投牵头组建中能融合公司,发起成立中国智慧能源产业联盟,开展智慧电厂试点建设,部署安全态势感知平台试点,加快推动能源智慧信息平台建设和应用,打造“国家能源大脑”。

  国家电投积极谋求氢燃料电池全产业链自主化,已推动部分性能指标达到世界领先水平,与多个地方政府及企业达成了氢能产业合作协议;推进先进高效太阳能电池技术研发,形成从技术研发、设备制造到投资运营的全产业链创新平台;自主研发的“御风系统”,风力评估精确到1千米×1千米,通过精细化的风资源普查及评估手段、高效的风电场运维模式,最大化提升了风电产业的投资效益……创新驱动发展,国家电投奔在前沿、跑向远方。


]]>
2018年中国风电行业区域竞争分析 华北地区风电装机稳居首位 Fri, 20 Sep 2024 20:34:53 +0800 2018年7月,中国可再生能源学会风能专业委员会发布《中国风电产业地图2017》。其中华北地区2017年风电新增装机量达到、累计风电装机量依旧稳居全国首位。


2017年,全国(除港、澳、台地区外)新增装机9320台,新增装机容量1966万千瓦,同比下降15.9%。截至2017年底,全国累计装机11.4万多台,累计装机容量1.88亿千瓦,同比增长11.7%,年均增长率为35.8%。


  纵观2008-2017年我国风电累计装机容量变化,可以发现我国风电装机容量增长率从2008年的115.1%下降到2017年的11.7%,增速下降明显,我国风电建设步伐放缓。




  华北地区新增装机占比最大,中南地区新增装机实现增长


  2017年,全国六大区域中,华北地区新增装机容量最多,为5032MW,占全国新增装机25%;其次为中南地区,新增装机容量为4495MW,占全国新增装机23%;华东地区新增装机容量4449MW,占全国新增装机23%;西北地区新增装机容量3393MW,占全国新增装机17%;西南地区新增装机容量1770MW,占全国新増装机9%;东北地区新增装机容量522MW,占全国新增装机3%。除中南地区外,其余地区风电新增装机容量较上年均有所下降。




  与2016年相比,2017年我国华北地区、华东以及中南地区的新增装机占比均出现了增长,其中华北地区的占比由24%增长到25%,华东地区的占比由20%增长到23%,中南地区的占比由13%增长到23%,西北地区的占比由26%下降到17%,东北地区的占比保持不变。




  华北地区累计装机稳居首位,华东、中南地区占比上升


  截至2017年底,全国六大区域中,华北地区累计装机容量55321MW,占全国累计装机29%;西北地区累计装机容量49782MW,占全国累计装机27%;华东地区累计装机容量29881MW,占全国累计装机16%;东北地区累计装机容量20293MW,占全国累计装机11%;中南地区累计装机容量17477.2MW,占全国累计装机9%。西南地区累计装机容量15637.2MW,占全国累计装机8%。




  与2016年相比,2017年我国华东地区以及中南地区的占比均出现了增长,其中华东地区的占比由15.1%增长到16.0%,中南地区的占比由7.7%增长到9.0%,华北地区的占比由29.8%下降到29.0%。




  总体来看,2017年中南部地区风电建设提速,新增装机主要集中在河南、江西、湖北、江苏、广西五个地区。受弃风限电影响和风电投资监测预警机制约束,“三北”地区风电建设增速明显放缓。2017年,全国风电弃风电量419亿千瓦时,同比减少78亿千瓦时,大部分弃风限电严重地区的形势均有所好转。

]]>
HCAAY(Z) HCTAY(Z)型射频同轴电缆 Fri, 20 Sep 2024 20:34:53 +0800 普通型射频同轴电缆

一、执行标准:

        YD/T 1092-2013 通信电缆-无线通信用50Ω泡沫聚乙烯绝缘皱纹铜管外导体射频同轴电缆。

二、用途:

        用于100~5800MHz工作频率范围内,广播电视、微波通信、蜂窝状移动通信、军用、航天、船舶通信系统等用于连接无线通信设备至天线以及射频电子设备之间的连接,传输模拟信号和数字信号,能用于GSM、CDMA、PHS、WCDMA、CDMA2000、TD-SCDMA、WLAN、4G、地铁专网、公安消防等无线通信网络系统中。

三、产品特性:

        内导体采用铜包铝线、光滑铜管及螺旋皱纹铜管材料,绝缘采用CO2气体的高物理发泡的“皮-泡-皮”结构,外导体采用无氧铜带成型、焊接、轧纹结构,具有高频性能优良、低衰减、低驻波、高屏蔽、可靠的横向纵向水密性、高抗压抗张强度等优点。

四、使用要求:

        1.电缆的最小弯曲半径为:电缆最大外径的10倍。

        2.电缆使用环境温度范围为:聚乙烯护套-40℃~+70℃;无卤阻燃聚烯烃护套-25℃~+70℃。

        3.电缆敷设的环境温度范围为:-20℃~+60℃。

五、结构示意图


六、技术参数

型号

HCAAY(Z)-
50-6
(1/4〃)

HCAAY(Z)-
50-8
(3/8〃)

HCAAY(Z)-
50-12
(1/2〃)

HCTAY(Z)-
50-22
(7/8〃)

HCTAY(Z)-
50-23
(低损耗7/8〃)

HCTAY(Z)-
50-32
(1-1/4〃)

HHTAY(Z)-
50-42
(1-5/8〃)

内导体

铜包铝线

光滑铜管

螺旋形皱纹铜管

2.60mm

3.10mm

4.80mm

9.00mm

9.45mm

13.10mm

17.40mm

绝  缘

物理发泡聚乙烯绝缘

外导体

环形皱纹铜管

7.70mm

9.50mm

13.90mm

24.90mm

25.40mm

35.80mm

46.50mm

护  套

黑色聚乙烯或低烟无卤阻燃聚烯烃

9.10 mm

11.10 mm

15.70 mm

27.50mm

28.00mm

38.80mm

49.50mm

绝缘介电强度(kV,DC,1min)

2

2.5

6

10

10

10

15

最小绝缘电阻(MΩ·km

5000

10000

平均特性阻抗(Ω)

50±2

护套火花试验 (kV,AC 有效值)

3

5

8

8

8

10

10

传输速率

30~200MHz

86%

88%

衰减
dB/100m
20℃,Max.

150MHz

4.71

3.93

2.58

1.42

1.34

1.07

0.88

450MHz

8.69

7.18

4.69

2.59

2.43

1.96

1.64

800MHz

12.14

9.97

6.48

3.58

3.35

2.73

2.30

900MHz

13.02

10.67

6.93

3.84

3.58

2.93

2.47

1800MHz

19.88

16.14

10.40

5.77

5.36

4.45

3.82

1900MHz

20.57

16.68

10.75

5.96

5.53

4.61

3.95

2000MHz

21.24

17.21

11.08

6.15

5.70

4.75

4.09

2200MHz

22.56

18.26

11.74

6.51

6.04

5.05

4.35

2400MHz

23.85

19.27

12.38

6.87

6.36

5.33

4.60

2500MHz

24.48

19.77

12.69

7.04

6.52

5.47

4.73

2700MHz

25.72

20.74

13.31

7.39

6.83

5.75

/

3000MHz

27.54

22.17

14.20

7.89

7.29

6.15

/

5800MHz

42.81

34.05

21.61

/

/

/

/

最大电压驻波比

320~480MHz

1.15

1.15

1.15

1.15

1.15

1.15

1.15

820~960MHz

1.15

1.15

1.15

1.15

1.15

1.15

1.15

1700~1900MHz

1.15

1.15

1.15

1.15

1.15

1.15

1.15

1900~2500GHz

1.15

1.15

1.15

1.15

1.15

1.15

1.15

2500~2700GHz

1.15

1.15

1.15

1.15

1.15

1.15

/

5700~5900GHz

1.25

1.25

1.25

/

/

/

/

峰值功率(kW)

11.0

15.6

40

91

91

205

320

截止频率(GHz)

18.6

13.5

8.8

5.2

4.9

3.7

2.8

]]>
PV1-F1*4直流光伏电缆线 Fri, 20 Sep 2024 20:34:53 +0800 PV1-F光伏电缆/PV1-F1*4太阳能板用光伏电缆 PHOTOVOLTAIC EQUIPMENT HALOGEN-FREE PV1-F CABLE

产品简介:太阳能板用PV1-F电缆太阳能光伏发电设备用无卤电缆,是根据光伏发电设备所处的特殊环

境条件设计的,主要适用于直流电压端,发电设备的引出链接和组件间汇流连接,最高电

压DC1.8kV的光伏发电设备系统。


应用标准:2 Pfg 1169/08.2007

产品规格:1.5mm2、2.5 mm2、4 mm2、6 mm2、10 mm2、16 mm2

产品用途:用于太阳能光伏系统连接,可适用于昼夜温差大的沙漠和有盐雾潮湿的沿海以

及高原辐射强的地区。光亨太阳能电缆是一种电子束交叉链接电缆,额定温度为120°C,在所

属设备中可抵御恶劣气候环境和经受机械冲击。根据国际标准IEC216,光亨太阳能电缆

,在户外环境下,其使用寿命是橡胶电缆的8倍,是PVC电缆的32倍。这些电缆和部件不仅

具有最佳的耐风雨性、耐紫外线和臭氧侵蚀性,而且能承受更大范围的的温度变化(例如

:从–40°C至125°C)。为应对高温导致的潜在危险,制造商倾向于使用双层绝缘橡胶护套电缆(例如:H07 RNF)。但此类电缆的标准版本仅允许用于最高工作温度为60°C的环境下。而在欧洲,屋顶上即

可测得出的温度值却高达100°C。

guangheng®太阳能电缆的额定温度为120°C(可使用20000小时)。这一额定值相当于在90°C

的持续温度条件下可使用18年;而当温度低于90°C时,其使用寿命更长。通常,要求太阳

能设备的使用寿命应达到20至30年以上。


基于上述种种原因,在太阳能系统中使用专用太阳能电缆和部件是非常有必要的。

抗机械载荷,实际上,在安装和维护期间,电缆可在屋顶结构的锐边上布线,同时电缆须承受压力、弯

折、张力、交叉拉伸载荷及强力冲击。如果电缆护套强度不够,则电缆绝缘层将会受到严

重损坏,从而影响整个电缆的使用寿命,或者导致短路、火灾和人员伤害危险等问题的出

现。

经辐射交叉链接的材料,具备较高的机械强度。交叉链接工艺改变了聚合物的化学结构,可

熔性热塑材料转换为非可熔性弹性体材料,交叉链接辐射显著改善了电缆绝缘材料的热学特

性、机械特性和化学特性。


电缆结构:

导体:镀锡铜丝

绝缘:交联低烟无卤阻燃聚烯烃

护套:交联低烟无卤阻燃聚烯烃

颜色:黑色、红色、黑白、

额定电压:0.6/1kV

温度范围:-40℃~+90℃干燥或潮湿

20′000小时导体最大工作温度: 120℃


材料特性/标准:

防火性能:IEC 60332-1;

烟雾排放:IEC 61034;EN 50268-2;

低火灾荷载:DIN 51900;

认证:TUV 2PfG 1169/08.2007 PV1-F;



应用标准:

UNE 211 23;UNE 20.460-5-52,UTE C 32-502


]]>
轨道交通车辆用电缆 Fri, 20 Sep 2024 20:34:53 +0800 执行标准

GB/T12528-2008。适用于交流50HZ,额定电压3000V及以下轨道交能车辆用,主要用于配电、控制、信号系统的电器装置用。


使用特性

   1  额定电压U0为500V、750V、1500V、3000V,直流电压为交流额定电压的1.5倍。

   2.2电缆的长期允许工作温度:交联聚烯烃绝缘为125℃,乙丙橡胶为100℃。

   3.电缆最低使用环境温度

   3.1交联聚烯烃绝缘为-40℃。

   3.2乙丙橡胶混合物绝缘为-25℃。

        4.电缆最小弯曲半径mm

电缆外径(D)为20mm及以下时应不小于6D。

电缆外径(D)为20mm以上时应不小于8D。


型号名称和适用范围


型号名称:

型号

名称

适用范围

额定电压V

规格mm2

芯数

WDZ-DCYJ-125

铜芯耐热125℃交联聚烯烃绝缘无卤低烟阻燃轨道交通车辆用电缆

适合安装于无矿物油和燃料油的场所使用

500

1-4



750

0.75-300

WDZ-DCYJ/2-125

耐矿物油铜芯耐热125℃交联聚烯烃绝缘无卤低烟阻燃轨道交通车辆用电缆

适合安装于有矿物油但无燃料油的场所使用

1500

0.75-300

WDZ-DCYJ/3-125

耐矿物油和燃料油铜芯耐热125℃交联聚烯烃绝缘无卤低烟阻燃轨道交通车辆用电缆

适合安装于既有矿物油又有燃料油的场所使用

3000

0.75-300

DCEH/3-100

耐矿物油和燃料油铜芯耐热100℃乙丙橡胶混合物绝缘氯磺化聚乙烯橡胶混合物或其他相当的合成弹性体护套轨道交通车辆用电缆

750

0.5-300

1500

1-300

3000

2.5-300



]]>
62930 IEC 131 1×4mm² 光伏直流电缆 太阳能电缆 Fri, 20 Sep 2024 20:34:53 +0800 62930 IEC 131 DV1500V直流光伏电缆线

TUV认证62930 IEC 131太阳能光伏电缆是目前市场上较为新近的认证产品,是国际电工委员会制定的直流光伏电缆标准产品,主要用于光伏电站光伏板直流电路的电力传输和各种光伏连接器的生产制造的应用之中。

产品说明:

产品标准:本产品符合国际电工协会 IEC 62930 标准

规格型号:62930 IEC 131-

电压等级:直流1500V

导体:镀锡铜导线,符合IEC60228 中5类铜导体

标称截面积: 1.5-16mm2 其他规格可以定制

绝缘:无卤低烟阻燃辐照交联聚烯烃,黑色/白色

护套:无卤低烟阻燃辐照交联聚烯烃 ,黑色/红色









]]>
H05VV5-F 欧标软电缆 Fri, 20 Sep 2024 20:34:53 +0800 产品结构

导体:绞合裸铜或者镀锡铜符合 VDE 0281 Part 5, HD21.5S3 IEC 227-5

绝缘:PVC/TI2 聚氯乙烯 符合DIN VDE 0281

颜色识别:5 芯以下棕、黑、浅蓝、黑或棕、黄绿, ≥ 0.5mm 黑色数字白色号码编号,5 芯以上带有黄绿接地线

护套材料:PVC/TM5 聚氯乙烯

应用标准:IEC227-7:1995

特性与符合性

特性: 超细导体,柔软小的弯曲角度;防水、防油,常规工作温度为 40℃;符合欧盟协调标准,弯曲寿命比普通安装线要长,但不作为拖链电缆使用

符合认证:RoHS CE

技术参数

· 额定电压:

300/500V

测试电压:

2500V 符合 DIN VDE  0281 第 2 部分 HD21.2F,H05VVH2-F

· 最小弯曲半径


固定敷设:

4×D(电缆外径)

移动安装:

7.5×D(电缆外径)

· 温度范围


固定敷设:

-20 至 +70℃

移动安装:

-5 至 +70℃




]]>
H05V3-K Fri, 20 Sep 2024 20:34:53 +0800 应用范围

用于电器、仪器、电气装置的内部的柔软连接,仪器、装置、配电盘、电源分配器(板)和电信设备之间连接,也适用于保护系统(接地线)与报警灯,低温环境。

产品结构

导体:绞合裸铜或者镀锡铜符合 IEC 60228,VDE 0295 5 级标准

绝缘:PVC/TI4 符合 DIN VDE 0281

颜色识别:符合 HD 402 标准

应用标准:HD 21.3 S3、VDE-0281 Part-3、CE Low Voltage Diretive、73/23/EEC and 93/68/EEC

特性与符合性

特性: 柔性弯曲单芯线,符合欧盟协调标准

符合认证:RoHS CE

技术参数

· 额定电压:

300/500V

测试电压:

2000V 符合 DIN VDE 0281 第 2 部分 HD21.2

· 最小弯曲半径


固定敷设:

12.5×D(电缆外径)

移动安装:

12.5×D(电缆外径)

· 温度范围


固定敷设:

-40 至 +70℃

移动安装:

-15 至 +70℃


]]>
铜铝过渡连接器 光伏太阳能直流电缆线铜铝合金转接头防水 Fri, 20 Sep 2024 20:34:53 +0800 产品名称:铜铝过渡连接器

型号:PV-GHT4L6

应用行业:适用于能源电力传输中线缆续接,特别是光伏发电系统中铜铝线缆的过渡连接。

适配线缆规格:铜线:4mm²,铝线:6mm²;其他规格,如2.5-4、6-10、10-16/25等规格可联系销售人员了解详情(电话/微信:18916295495 苏工)。

产品概述:光伏电缆线铜铝过渡连接器接头是一种专为太阳能光伏系统设计的电气连接配件,用于解决不同材质电线之间的连接问题,特别是当需要将铜质电缆与铝质电缆可靠且安全地连接在一起时。在光伏系统中,由于铜和铝两种金属在导电性能、腐蚀性以及热膨胀系数上的差异,直接连接容易导致接触电阻增大和连接点加速氧化,从而影响系统的安全性和效率。

光伏电缆线铜铝过渡连接器接头通过采用特殊的机械结构和合金材料(如特定配方的铜铝合金),或者采用焊接、压接等工艺,确保铜铝两种材料之间能够形成低电阻、高稳定性的电气连接。










]]>
H05V2-R-CE认证单芯软线缆 Fri, 20 Sep 2024 20:34:53 +0800 CE认证线缆-H05V2-R

应用范围

用于电器、装置的配电盘与电源分配器接线板之间的内部周边接线,电子和电气设备开关柜之间接口,设计使用半暴露和嵌入式导管可弯曲敷设与接地线,耐 90℃高温环境。

产品结构

导体:绞合裸铜或者镀锡铜符合 IEC 60228,VDE 0295 5 级标准

绝缘:PVC/TI3 符合 DIN VDE 0281

颜色识别:符合 HD 402 标准

应用标准:HD 21.3 S3、VDE-0281 Part-3、CE Low Voltage Diretive、73/23/EEC and 93/68/EEC

特性与符合性

特性: 可弯曲单芯线,易开皮,裁剪,安装方便,符合欧盟协调标准

符合认证:RoHS CE

技术参数

· 额定电压:

300/500V

测试电压:

2500V   符合 DIN VDE 0281 第 2 部分 HD21.2

· 最小弯曲半径


固定敷设:

12.5×D(电缆外径)

移动安装:

12.5×D(电缆外径)

· 温度范围


固定敷设:

-20   至 +90℃

移动安装:

-5   至 +90℃



]]>
H05V2-K 欧标线CE认证单芯线 Fri, 20 Sep 2024 20:34:53 +0800 CE认证线缆-H05V2-K


应用范围

用于电器、仪器、电气装置的内部的柔软连接,仪器、装置、配电盘、电源分配器(板)和电信设备之间连接,也适用于保护系统(接地线)与报警灯,耐 90℃高温环境。

产品结构

导体:绞合裸铜或者镀锡铜符合 IEC 60228,VDE 0295 5 级标准

绝缘:PVC/TI3 符合 DINVDE 0281

颜色识别:符合 HD 402 标准

应用标准:HD 21.3 S3、VDE-0281Part-3、CE Low Voltage Diretive、73/23/EECand 93/68/EEC

特性与符合性

特性: 柔性弯曲单芯线,符合欧盟协调标准

符合认证:RoHS CE

技术参数

· 额定电压:

300/500V

测试电压:

2000V 符合 DIN VDE   0281 第 2 部分 HD21.2

· 最小弯曲半径


固定敷设:

12.5×D(电缆外径)

移动安装:

12.5×D(电缆外径)

· 温度范围


固定敷设:

-20 至 +90℃

移动安装:

-5 至 +90℃




]]>
H05VV-F欧标护套线 平替国标RVV Fri, 20 Sep 2024 20:34:53 +0800 应用范围

适用于电气仪表、动力设备及自动化装置内外部无强制牵引力无方向偶尔可移动连接线。

产品结构

导 体:绞合裸 铜 或 者 镀 锡 铜 符 合 VDE 0281 Part 5, HD21.5S3 IEC 227-5

绝缘:PVC/TI2 聚氯乙烯 符合 DIN VDE 0281.

颜色识别:符合 HD 402 标准

护套材料:PVC/TM2 聚氯乙烯

应 用 标 准:HD21.5,VDE 0281,CEI 20-20/5, CEI 20-35(EN60332-1),CEI 20-52,CE 低压73/23/EEC & 93/68/EEC




特性与符合性

特性: 超细导体,柔软小的弯曲角度;能承受一定的机械外力

符合欧盟协调标准

符合认证:RoHS CE





技术参数

额定电压:300/500V

测试电压:2000V 符合 DIN VDE 0281 第 2 部分 HD21.2

最小弯曲半径

固定敷设:5×D(电缆外径)

移动安装:8×D(电缆外径)

温度范围

固定敷设:-20 至 +70℃

移动安装:-5 至 +70℃



]]>
H05Z1-U 欧标CE线 0.5 0.75 1mm2平方单芯电线 Fri, 20 Sep 2024 20:34:53 +0800 应用范围

核电站、地铁车站、电话交换机及计算机控制中心、高层建筑大楼、宾馆、广播电视台、重要军事设施、石油平台等,以及人员较集中,空气密度低的场所。

产品结构

导体:绞合裸铜或者镀锡铜符合 IEC 60228,VDE 0295 5 级标准

绝缘:PVC/TI4 符合 DIN VDE 0281 第 1 部分

颜色识别:符合 HD 402 标准

应用标准:HD 21.3 S3、VDE-0281 Part-3、CE Low Voltage Diretive、73/23/EEC and 93/68/EEC



特性与符合性

特性:

良好的耐候性;

良好的柔软度

符合欧盟协调标准

卤酸气体释放量,符合 IEC754-1

符合认证:RoHS CE



技术参数

额定电压:300/500V

H05Z1-U 测试电压:4000V H05Z1-R 测试电压:2500V H05Z1-K 测试电压:2000V

符合 EN 50525-3-31

最小弯曲半径

固定敷设:12.5×D(电缆外径)移动安装:12.5×D(电缆外径)

温度范围

固定敷设:-20 至 +70℃

移动安装:-5 至 +70℃





]]>
H07V2-U CE欧标单芯线单根硬导体电线 Fri, 20 Sep 2024 20:34:53 +0800 应用范围

用于电器、仪器的配电盘与电源分配器接线板之间的内部周边接线,电子和电气设备开关柜之间接口,同时适用于电源与照明系统;可暴露和嵌入式导管固定敷设 ,耐 90℃高温环境。

产品结构

导体:单根裸铜或者镀锡铜符合 IEC 60228,VDE 0295 5 级标准

绝缘:PVC/TI3 符合 DIN VDE 0281

颜色识别:符合 HD 402 标准

应用标准:HD 21.3 S3、VDE-0281 Part-3、CE Low Voltage Diretive、73/23/EEC and 93/68/EEC



特性与符合性

特性: 实芯单芯线,易开皮,裁剪,安装方便,符合欧盟协调标准

符合认证:RoHS CE



技术参数

 额定电压:450/750V

测试电压:4000V 符合 DIN VDE 0281 第 2 部分 HD21.2

最小弯曲半径

固定敷设:12.5×D(电缆外径)

移动安装:12.5×D(电缆外径)

温度范围

固定敷设:-20 至 +90℃

移动安装:-5 至 +90℃




]]>
H07V2-K 欧标CE电线 Fri, 20 Sep 2024 20:34:53 +0800 应用范围

用于电器、仪器、电气装置的内部的柔软连接,仪器、装置、配电盘、电源分配器(板)和电信设备之间连接,也适用于保护系统(接地线)与报警灯,耐 90℃高温环境。

产品结构

导体:绞合裸铜或者镀锡铜符合 IEC 60228,VDE 0295 5 级标准

绝缘:PVC/TI3 符合 DIN VDE 0281

颜色识别:符合 HD 402 标准

应用标准:HD 21.3 S3、VDE-0281 Part-3、CE Low Voltage Diretive、73/23/EEC and 93/68/EEC


特性与符合性

特性:柔性弯曲单芯线,符合欧盟协调标准

符合认证:RoHS   CE



技术参数

额定电压:450/750V

测试电压:2500V 符合 DIN VDE 0281 第 2 部分 HD21.2

最小弯曲半径

固定敷设:12.5×D(电缆外径)移动安装:12.5×D(电缆外径)

温度范围

固定敷设:-20 至 +90℃

移动安装:-5 至 +90


]]>
日标光伏电缆线HCV光伏线缆 PV-CC PV-CC-B Fri, 20 Sep 2024 20:34:53 +0800

产品类型

Conductor       导体

Max Resistance of           conductor at 20    (Ω/Km

Type

Cross                          area

芯数                             No.

Construction

绞合外径 Diameter

HCV

2.0mm²

1

7/0.60

1.8

9.24

3.5mm²

1

7/0.80

2.4

5.2

5.5mm²

1

7/1.0

3.0

3.33

8.0mm²

1

7/1.2

3.6

2.31













Description:




说明:


Temperature:75



工作温度:75

Rating voltage:600V



额定电压:600V

Conductor:stranded bare cooper



导体:绞合裸铜导体

Insulation:XLPE



绝缘:交联聚烯烃

Jacket:PVC



护套:PVC

Reference Standard:JIS C 3605



参照标准:JIS C 3605

产品类型

Conductor       导体

Max Resistance of           conductor at 20    (Ω/Km

Type

Cross                          area

芯数                      No.

Construction

绞合外径 Diameter

PV-CC

PV-CC-B

2.0mm²

1

37/0.26

1.82

9.63

2.5mm²

1

49/0.25

2.02

8.21

3.5mm²

1

45/0.32

2.5

5.41

4.0mm²

1

56/0.3

2.6

5.09

5.5mm²

1

70/0.32

3.1

3.47

6.0mm²

1

84/0.3

3.2

3.39

8.0mm²

1

50/0.45

3.7

2.41

10.0mm²

1

77/0.4

4.1

1.95













Description:




说明:


Temperature:-40~90


工作温度:-40~90

Rating voltage:1500V DC


额定电压:1500V DC

Conductor:stranded bare or tinned cooper


导体:绞合裸铜或镀锡铜导体

Insulation:XLPE


绝缘:交联聚烯烃

Jacket:XLPE


护套:交联聚烯烃

Reference Standard:JCS 4517:2010


参照标准:JCS 4517 : 2010

]]>
RVVZ电源线电缆 RVVZ3*1.5 RVVZ3*2.5 RVVZ3*4 RVVZ3*6 RVVZ1*10 Fri, 20 Sep 2024 20:34:53 +0800 RVVZ 电缆是指一种特殊的聚氯乙烯(PVC)绝缘电缆,它适用于一系列低电压应用领域,包括安全系统、防盗系统、电子设备和声音系统。RVVZ 电缆内部由铜线或铝线组成的电线连接在一起,是一种多芯电缆。与RVV电缆相比,RVVZ电缆的特点在于在绝缘层和护套之间增加了一层金属箔层或编织层,以增加屏蔽效果,防止干扰的影响,提高信号传输质量。


以下是关于RVVZ电缆的更多详细内容:


1. 产品应用领域


RVVZ电缆适用于需要电缆屏蔽剂的安全派对、便携式通信、计算机数据传输、声学系统和信息科技网络等低压电力和通信系统。


2. 产品特点


a. 高抗噪清晰度:RVVZ电缆的金屬箔屏蔽层有效抵挡电波干扰,提高信号传输的准确性和稳定性。


b. 安装便利:RVVZ电缆的外皮材料采用 PVC,具有一定的柔软性,可以高度适应垂直和弯曲环境。


c. 阻燃性能好:RVVZ电缆的绝缘材料采用耐高温和难燃性好的材料,极大地提高了应用条件和安全性能。


d. 使用寿命长:RVVZ电缆采用优质材料制作,经过精心设计,使用寿命长,可靠性高。


3. 产品型号


RVVZ 电缆的型号一般由“RVVZ+数量+单轴线截面积”组成,例如:RVVZ2X2.5、RVVZ3X1.5 等等。其中,2X 表示双芯电缆,3X 表示三芯电缆,2.5 表示单芯铜线或铝线的截面积。


4. 产品规格


RVVZ 电缆的规格通常有:2x0.5mm2、2x0.75mm2、2x1.0mm2、2x1.5mm2、3x0.5mm2、 3x0.75mm2、3x1.0mm2、3x1.5mm2等等。用户可根据需要选择相应的规格型号。


5. 注意事项


RVVZ电缆在使用过程中,需要注意以下事项:


a. 在安装前,必须仔细阅读产品说明书和安装说明书,确保安装正确。


b. 使用前应检查电缆线路,确保无损坏或磨损等情况。


c. 在使用RVVZ电缆时,应遵守相关的安全规定,避免发生意外事故。


综上所述,RVVZ电缆广泛应用于低电压通信和电力传输领域,具有很好的屏蔽性能,使用寿命长,安装便捷等特点,是一种非常实用和可靠的电


]]>
光伏电缆 PV1500DC-AL铝合金光伏电缆线 Fri, 20 Sep 2024 20:34:53 +0800 产品描述

用途



本产品依据2 PfG 2642∕01.1.22和PPP 11029A,适用于最高允许DC 1.8kV或AC 0.6/1kV光伏系统中,该产品适合Ⅱ类安全等级下使用,电缆运行的环境温度最高90℃,导体最高运行温度不超过120℃,电缆可以多根并联使用。



安装说明



本产品应采用铝导体指定的合适端子连接使用。
本产品适用于固定安装、光伏串内模块互连、串接汇流箱等。
本产品若需要埋地或暴露阳光中敷设时,应进行穿管处理,当采用金属管并且仅有1芯电缆时,金属管必须为非磁性。



主要特性



环境温度:-40℃~120℃(移动或固定),短路(5秒内)最高温度不超过120℃。
弯曲半径:不小于电缆外径的4倍。
导体采用第5种圆形铝合金软导体,绝缘和护套采用125℃无卤低烟阻燃交联聚烯烃材料,成品电缆具有优异的耐气候、耐紫外光和臭氧侵蚀,适应更大的范围的温度变化(-40℃~120℃)。



结构示意

2ee537116c759ce8e3b3b8f8a31406e3_d3f07594-9225-4ef2-91ca-08866db2e360_t=1676355318349.png

规格参数

型号

类型

标称截面mm2

绝缘厚度

TUV/PPP

mm

护套厚度

TUV/PPP mm

近似外径mm

20℃时导体直流电阻TUV/PPP Ω/km

近似重量

Kg/km

PV 1500DC-AL

单芯

1×6

0.7

0.8

6.3

5.05/5.23

48.7

1×10

0.8/0.7

0.8

7.1

3.08

66.7

双芯

2×6

0.7

0.8

6.3×13.0

5.05/5.23

107.1

2×10

0.8

0.8

7.1×14.5

3.08

146.7


]]>
​GF-WDZCEE23-125光伏电缆铠装光伏电缆 Fri, 20 Sep 2024 20:34:53 +0800 GF-WDZCEE23-125光伏电缆的详细介绍

一、概述:

       GF-WDZCEE23-125光伏电缆适用于交流额定电压0.6/1.0kV、直流1800V及以下逆变器至升压变压器、升压变压器至配电装置、配电装置至电网的安装连接。本产品有钢带、钢丝铠装、非磁性金属带、非磁性金属丝铠装等,具有抗侧压、抗拉伸、载流量大、耐臭氧、耐酸碱、抗盐雾和耐环境气候要求的特点。

二、产品执行 标准

      GF-WDZCEE23-125光伏电缆产品按标准2Pfg 1169/08.2007、CEEIA B218-2012和Q/321084KKQ13-2015等标准生产。

三、GF-WDZCEE23-125光伏电缆参数:

1. 额定电压:直流1800V;交流0.6/1kV

2.适应的低环境温度为-40℃、环境温度为125℃,在120℃的工作温度下可使用。

3.电缆的弯曲****,弯曲半径为电缆的6倍。

4.电缆具有的耐酸、碱、油腐蚀能力,试验结果电缆仍能正常工作。

5.电缆可抵御恶劣环境和机械冲击,能耐受高温、紫外线、风雨、臭氧的侵蚀,

6.卤素气体释放量试验:PH≥4.3,电导率≤10us/mm。

7.电缆燃烧无烟量试验:透光率≥60%。

8.电缆阻燃试验达到标准2Pfg 1169/08.2007中的规定。

9.经处理的电缆护套,有较高的机械强度,电缆可在屋顶结构的锐边上布线,且能承受一定的压力、弯折、张力、交叉拉伸载荷及强力冲击。

四、GF-WDZCEE23-125光伏电缆产品结构:

GF系列电缆依据《光伏发电系统用电缆》的行业标准CEEIA B218-2012生产。

产品用途:光伏发电系统中控制回路信号及保护

导体材料:5类绞合镀锡铜丝( 60228)

绝缘护套材料: 辐照交联低烟无卤阻燃聚烯烃

屏蔽铠装材料:镀锌铜带(厚度0.1㎜),

高工作温度:125℃

环境温度:-40℃~90℃

适用电压:450/750V

符合性能要求

铠装系列电缆具有良好的屏蔽特性,可隔离电磁干扰和雷电干扰

防雾、防潮

具有强抗紫外线和臭氧侵蚀性能

使用:至少25年

五、产品型号、名称

型       号:GF-WDZCEE23-125

额定电压kV:DC:1.8 AC:0.6/1kv

名       称:光伏发电系统用交流(直流)传输电力电缆AC(DC)

表1 电缆的型号



GF-WDZX(N)KEE(R)

光伏系统用辐照交联聚烯烃绝缘及护套无卤低烟阻燃X类(耐火)控制(软)电缆

GF-WDZX(N)KEE(R)P

光伏系统用辐照交联聚烯烃绝缘及护套铜丝编织屏蔽无卤低烟阻燃X类(耐火)控制(软)电缆

GF-WDZX(N)KEE(R)P2

光伏系统用辐照交联聚烯烃绝缘及护套铜带屏蔽无卤低烟阻燃X类(耐火)控制(软)电缆

GF-WDZX(N)KEE(R)P3

光伏系统用辐照交联聚烯烃绝缘及护套铝塑复合带屏蔽无卤低烟阻燃X类(耐火)控制(软)电缆

GF-WDZCEE23-125

光伏系统用辐照交联聚烯烃绝缘及护套钢带铠装无卤低烟阻燃电缆

GF-WDZX(N)KEE33

光伏系统用辐照交联聚烯烃绝缘及护套钢丝铠装无卤低烟阻燃X类(耐火)控制电缆

GF-WDZX(N)KEEP2-23

光伏系统用辐照交联聚烯烃绝缘及护套铜带屏蔽钢带铠装无卤低烟阻燃X类(耐火)控制电缆



注:本表中未列出的电缆型号可按CEEIA B 218.1-2012中第4章的规定进行组合。

型号中X表示阻燃类别,包括A、B、C、D类;(N)表示允许采用耐火结构,(R)表示允许采用第五类导体。

六、GF-WDZCEE23-125光伏电缆产品规格:

导体截面(mm2):

1.5

2.5

4

6

10

16

25

35

导  体  结  构:

30/0.25

49/0.25

56/0.30

84/0.30

84/0.4

128/0.4

196/0.4

  276/0.4

导体  外径mm:

 1.4

 1.9

2.5

 3.2

  4.4

5.4

6.7

 7.9

导体电阻Ω/km. 20℃:

13.7

 8.21

 5.09

 3.08





耐压AC.V/15min:

 3000

 3000

 3000

 3000

 3000

 3000

 3000

 3000

电缆  外径mm:

4.6~5.2

5.0~5.6

5.8~6.5

6.8~7.5

8.0~8.6

 9.6~10.3

10.6~11.8

11.9~13.0

参考载流量A:

 20

 28

 40

32

/

/

/

/

电缆重量Kg/1000m:

54

 69

 93

 104

/

/

/

/



]]>
光伏电缆-镀锡铜导体系列光伏线62930 IEC131 Fri, 20 Sep 2024 20:34:53 +0800 光伏电缆适用于交流额定电压0.6/1.0kV、DC1500V、直流1800V及以下逆变器至升压变压器、升压变压器至配电装置、配电装置至电网的安装连接。本产品有非铠装和带钢带、钢丝铠装、非磁性金属带、非磁性金属丝铠装等,具有抗侧压、抗拉伸、载流量大、耐臭氧、耐酸碱、抗盐雾和耐环境气候要求的特点。


产品描述

用途



本产品适用于光伏系统中,适合Ⅱ类安全等级下使用,电缆运行的环境温度最高90℃,导体最高运行温度不超过120℃,电缆可以多根并联使用。



安装说明



本产品应采用指定的合适端子连接使用。
本产品适用于固定安装、光伏串内模块互连、串接汇流箱等。
本产品若需要埋地或暴露阳光中敷设时,应进行防护处理如穿管,当采用金属管并且仅有1芯电缆时,金属管必须为非磁性。



主要特性



环境温度:-40℃~120℃(移动或固定)。
弯曲半径:不小于电缆外径的4倍。
导体采用第5种镀锡铜软导体,绝缘和护套采用125℃无卤低烟阻燃交联聚烯烃材料,并经过高能电子加速器辐照交联,成品电缆具有优异的耐气候、耐紫外光和臭氧侵蚀,适应更大的范围的温度变化(-40℃~120℃)。



结构示意


规格参数

型号

额定电压

规格

mm2

绝缘厚度

mm

护套厚度

mm

平均外径

mm

20℃时导体直流电阻Ω/km

电缆近似重量

Kg/km

执行标准

H1Z2Z2-K

DC 1.5 kV    AC 1.0/1.0kV

1×1.5

0.7

0.8

4.5

13.7

32.4

EN 50618:2014

1×2.5

0.7

0.8

4.9

8.21

43.2

1×4

0.7

0.8

5.4

5.09

59.6

1×6

0.7

0.8

5.9

3.39

79.0

1×10

0.7

0.8

7.2

1.95

122.4

1×16

0.7

0.8

8.3

1.24

178.1

1×25

0.9

1.0

10.5

0.795

279.2

1×35

0.9

1.1

11.8

0.565

374.3

以上电缆可根据要求定制成双芯8字型可分离式。

型号

额定电压

规格

mm2

绝缘最薄厚度

mm

护套最薄厚度

mm

平均外径

mm

20℃时导体直流电阻Ω/km

电缆近似重量

Kg/km

执行标准

PV1-F

DC 1.8kV

AC 0.6/1kV

1×1.5

0.5

0.5

4.1

13.7

29.6

2 PfG 1169∕08.07

1×2.5

0.5

0.5

4.5

8.21

40.1

1×4

0.5

0.5

5.1

5.09

54.7

1×6

0.5

0.5

5.7

3.39

73.7

1×10

0.5

0.5

7.2

1.95

122.9

1×16

0.5

0.5

8.3

1.24

178.8

1×25

0.5

0.5

10.5

0.795

280.3

1×35

0.5

0.5

12.0

0.565

381.1

以上电缆可根据要求定制成双芯8字型可分离式。

型号

额定电压

规格

mm2

绝缘厚度

mm

护套厚度

mm

平均外径

mm

20℃时导体直流电阻Ω/km

电缆近似重量

Kg/km

执行标准

62930 IEC131

DC 1.5kV

1×1.5

0.7

0.8

4.5

13.7

31.0

IEC 62930:2017-12

1×2.5

0.7

0.8

4.9

8.21

41.5

1×4

0.7

0.8

5.4

5.09

57.5

1×6

0.7

0.8

6.0

3.39

76.56

1×10

0.7

0.8

7.2

1.95

119.4

1×16

0.7

0.9

8.5

1.24

178.3

1×25

0.9

1.0

10.5

0.795

273.4

1×35

0.9

1.1

11.8

0.565

367.5

以上电缆可根据要求定制成双芯8字型可分离式。

型号

额定电压

规格

mm2

绝缘厚度

mm

护套厚度

mm

平均外径

mm

20℃时导体直流电阻Ω/km

电缆近似重量

Kg/km

执行标准

GF-WDZEER-125

AC  0.6/1kV

1×1.5

0.7

0.8

4.5

13.7

31.0

NB∕T 42073-2016

1×2.5

0.7

0.8

4.9

8.21

41.5

1×4

0.7

0.8

5.4

5.09

57.5

1×6

0.7

0.8

6.0

3.39

76.6

1×10

0.7

0.8
