ZC-YJV-0.6/1KV 2×16 阻燃C类交联聚乙烯绝缘电力电缆
产品详情
一、产品概述
ZC-YJV-0.6/1KV 2×16 是一种阻燃C类交联聚乙烯绝缘聚氯乙烯护套电力电缆。其额定电压为0.6/1KV，导体为2芯，每芯标称截面积为16mm²。该电缆采用优质无氧铜作为导体，利用交联工艺使绝缘材料形成立体网状结构，从而具备优异的电气性能、耐热性和机械性能。其独特的阻燃设计使其在成束燃烧条件下能有效抑制火焰蔓延，是当前建筑、电站、隧道等对阻燃性能有明确要求场所的理想输电解决方案。

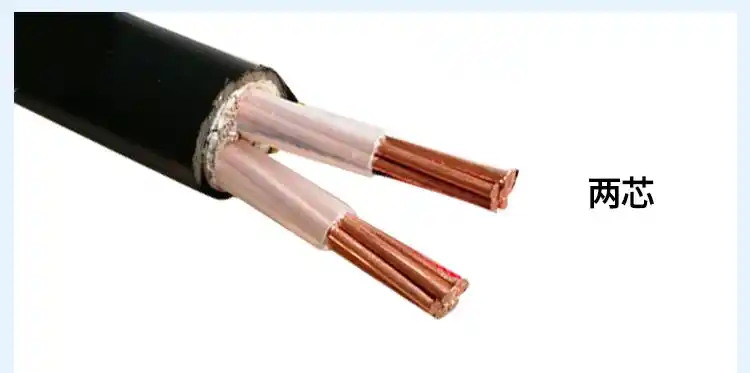

二、产品结构
-
导体：采用符合GB/T 3956标准的第2种绞合铜导体，由高纯度无氧铜线绞合而成，导电率高，表面光洁。16mm²导体结构通常为7股绞合，确保电缆柔软便于安装。
-
绝缘层：采用交联聚乙烯（XLPE）材料，绝缘标称厚度为1.0mm。绝缘线芯采用数字或颜色标识，易于区分。
-
填充：多根绝缘线芯成缆时，采用非吸湿性材料填充，使电缆结构圆整、稳定。
-
内护套（若有）：根据需要设置，增强电缆整体防护能力。
-
护套：采用阻燃聚氯乙烯（PVC）材料，护套标称厚度为1.8mm。护套颜色通常为黑色或灰色，其氧指数高，满足C类阻燃要求。
三、主要技术参数
-
额定电压：U0/U为0.6/1kV。
-
长期允许工作温度：导体最高额定工作温度为90℃。
-
短路时（最长持续5s）温度：电缆最高耐受温度不超过250℃。
-
最小弯曲半径：敷设时电缆最小弯曲半径不小于电缆外径的15倍（多芯）。
-
敷设温度：电缆敷设环境温度不低于0℃（低于0℃需预热）。
-
阻燃等级：通过GB/T 18380.3标准成束燃烧试验，达到C类阻燃要求。
四、电气性能
*表：ZC-YJV-0.6/1KV 2×16电气性能表*
| 项目 | 指标 |
|---|---|
| 20℃时导体直流电阻（≤Ω/km） | 1.15 |
| 工频耐压试验 | 3.5kV/5min不击穿 |
| 绝缘电阻常数（90℃） | ≥3.67 MΩ·km |
| 局部放电试验 | 在1.73U0电压下，放电量不大于10pC |
五、载流量参考
表：在空气中敷设的载流量参考（环境温度：25℃，导体温度：90℃）
| 敷设方式 | 载流量（A） |
|---|---|
| 直接敷设于导管中 | 101 |
| 敷设在托盘上 | 107 |
| 敷设在梯架上 | 112 |
六、执行标准
本产品严格遵循GB/T 12706.1-2020标准，阻燃特性符合GB/T 19666-2019标准。
七、应用领域
-
固定敷设在工频额定电压0.6/1kV及以下的电力输配系统中。
-
适用于高层建筑、地铁、电站、隧道等人员密集、防火要求高的场所。
-
可用于干燥或潮湿的室内、电缆沟、管道等环境中。
